Csővezeték az elektromos vezetékekhez: telepítse a

Az elektromos vezetékekhez műanyag és fém csövek szinte mindenütt használatosak. Ez a telepítési mód azonban leggyakrabban a ház elektromos hálózatának kialakításánál alkalmazható, ahol a teherhordó falak és válaszfalak éghető anyagokból készülnek. Itt fő feladatunk a gyulladás elleni védelem, és a csöves csatornák használata lehetőséget kínál arra, hogy ezt a védelmet teljes mértékben biztosítsuk.

Az alábbiakban megmagyarázzuk, hogy miért használhatók a vezetékek különböző csövekben való elhelyezése, valamint hogy melyik anyagot használják e célra.

Rejtett rögzítési tippek

A falakon belüli, a padló és a mennyezet alatti kábelek lerakásához szükséges csőszerű zárt csatornák használatának szükségességét ilyen megfontolások magyarázzák:

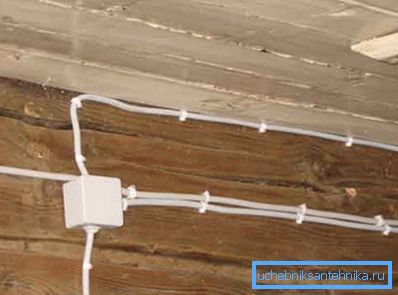

• A lényeg ebben az esetben természetesen a tűzbiztonság követelményeinek való megfelelés. A faházakban, valamint a panelek által a fal vastagságában gyúlékony szigeteléssel felépített szerkezetekben az összes vezetéket vagy acélból vagy műanyag tűzálló anyagból kell elhelyezni.
• Másodszor, az elektromos vezetékezés csövek egy faházban megvédik a vezetékeket a szerkezeti zsugorodás során a fa természetes száradása következtében.

Figyelj! Ez különösen igaz a csomópontok esetében, mivel ezeken a pontokon az egyenetlen terhelés a vezető közvetlen közelében elhelyezett területeire is hatással lehet.

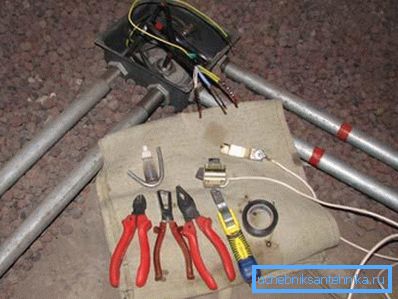

• Harmadszor, ha a kábelt a padló alá helyezzük, egy acél vagy merev műanyag cső megóvja a meghibásodástól való megrongálódást.

• Végül ez a szerelési technika megkönnyíti a vezetékek cseréjét. A PVC cső az elektromos bekötéshez a csatlakozó dobozhoz nagyon kényelmes a karbantartáshoz, és ha nem vagyunk túl lusta és színkódolt a vezetők, akkor a nehézségek egyáltalán nem merülhetnek fel.

Amint látja, az ilyen jellegű részletek használatára vonatkozó érvek meglehetősen elégségesek. Csak egyes modelleket tudunk felvenni a működésüknek megfelelően.

Csőválasztás

Műanyag fajták

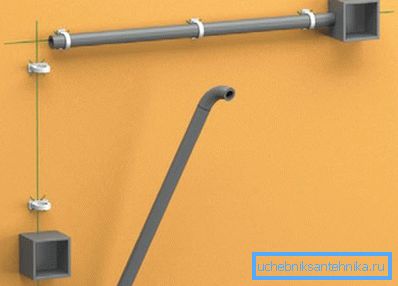

Rendszerint a falak vastagságában rejtett kábelezést, és néha a felületükön műanyag vagy fém kábelcsatornákat használnak. Az összes használt fajtának vannak előnyei és hátrányai, és alább részletesen elemezzük azokat.

A legáltalánosabbak ma műanyag modellek.

Gyártásukhoz polivinil-kloridot (PVC), valamint magas és alacsony nyomású polietilént (LDPE / HDPE) használnak.

• A polivinil-klorid termékek meglehetősen széles tartományban állnak rendelkezésre.. A fő tömeg 16-60 mm átmérőjű csatornákból áll, de egyes esetekben vastagabb csövek is használhatók. Ezeket a megfizethető ár jellemzi, ami az erős és hőállóság jó mutatóival együtt nagyon népszerűvé teszi ezt a fajta változatot.
• HDPE cső az elektromos vezetékekhez akkor is használható, amikor égethető anyagból készült falakkal (fa, műanyag burkolat stb.. A polietilén felületek meglehetősen simaak, ami megkönnyíti a vezetékek cseréjét.

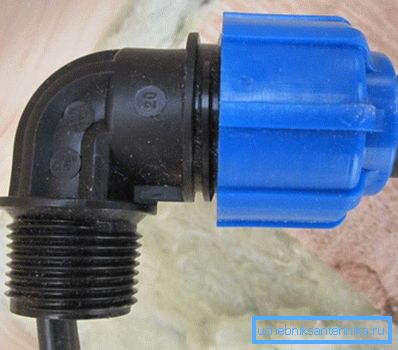

• Az ilyen termékek felszereléséhez általában szabványos vízvezeték szerelvényeket használnak.. Az a tény, hogy az ízületek tömörsége nem feltétlenül felel meg, jelentősen felgyorsítja a szerelési folyamatot: a műanyag cső tökéletesen csatlakozik a térdhez vagy a kereszttartóhoz egy dugaszolóaljzat és egy gumis mandzsetta segítségével.

A technológiai polimer csövek fő előnyei az alacsony tömegük, a korrózióval szembeni ellenálló képesség és a legtöbb esetben a megfelelő szilárdság. Ezenkívül mind a polietilén, mind a PVC dielektrikumok, mivel a kábelcsatorna biztonságosan tekinthető az egyik szigetelő áramkörnek.

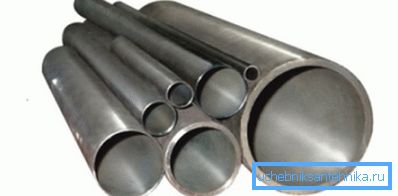

Acéltermékek

A műanyagtól eltérően az acélcsövek jelentős tömeggel rendelkeznek, ugyanakkor a legnagyobb szilárdság jellemzi őket. Ezenkívül a tűzvédelmi utasítások erősen javasolják az acélcső használatát, amikor fából készült épületek huzalozása történik.

Az ilyen termékek kiválasztása és telepítése során számos egyszerű szabályt kell követni:

• A csővezeték átmérőjének biztosítania kell az összes kábel szabadvezetését, anélkül, hogy a szigetelőhüvelyeket lezárná.
• A cső alakú kábelcsatorna kanyarulata és fordulatai úgy vannak kialakítva, hogy megakadályozzák a vezetékek felhalmozódását.

Figyelj! Az optimális forgásszög - 90⁰. Ha a helyszínen két vagy több kanyart kell készíteni, a csatorna hossza nem haladhatja meg az 5 métert.

• A cső belső felületének sima legyen, hegesztett varratok és súrlódások nélkül.
• A korrózió veszélyének minimalizálása érdekében érdemes a csöveket enyhén elforgatni az elosztólemez felé.

Azonban ebben az esetben a legfontosabb az elektromos biztonság biztosítása: az acél jó vezető, mert minden csatorna földelni kell, és a huzalok szigetelésének állapotát gondosan ellenőrizni kell.

Réz és réz

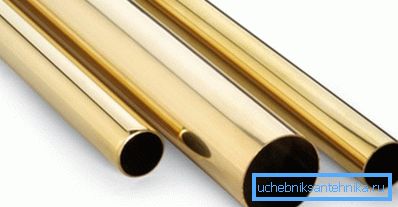

A vékony falú réz / sárgaréz cső kitűnő választás mind a rejtett szereléshez, mind a falak felületén történő huzalozáshoz.

Számos előnye van ennek a megoldásnak:

• Először is, sem a réz, sem a réz nem olyan érzékeny az ilyen aktív korrózióra, mint az acéltermékek. Természetesen idővel patina réteg alakul ki a felszínen, de csak csekély mértékben lecsökkenti a csatorna teljesítményét.
• Másodszor, a szerelvények széles választéka lehetővé teszi, hogy gyorsan elvégezhesse saját kezét. A vékony falú csövek általában hajlíthatók a kívánt sugárhoz.

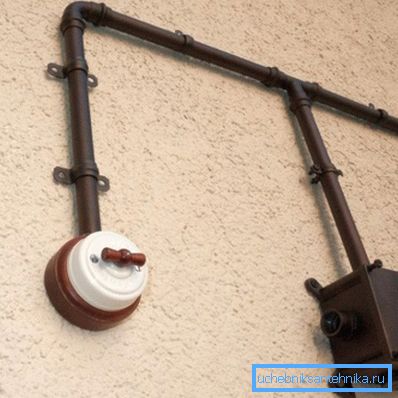

• Végül, nyílt és gondosan polírozott réz vagy sárgaréz csövek a belsõ díszítéssel díszítettek.

Ez a megoldás azonban még mindig nem univerzális:

• Először is, ezek a fémek jó hővezető képességgel rendelkeznek, így azokat el kell távolítani a fűtőcsövekről. Ellenkező esetben fennáll a túlmelegedés veszélye, és a szigetelés megolvasztása is.
• Másodszor, a vékony falak nem nyújtanak megbízható védelmet a mechanikai sérülések ellen: mind az acél, mind pedig a kiváló minőségű műanyag csövek erősebbek lesznek a rézcsatornánál.
• Az ilyen döntések költségeiről nem kell beszélni: ha gazdasági lehetőségeket keresel, akkor sem a réz, sem a réz nem feltétlenül felel meg neked.

Technológiai hullámosság

Abban az esetben, a szokásos csövek használatát tekintettük célunknak. Azonban van egy olyan lehetőség, amelyet kifejezetten a fal vastagságában lévő kábelek fektetésére alakítottak ki.

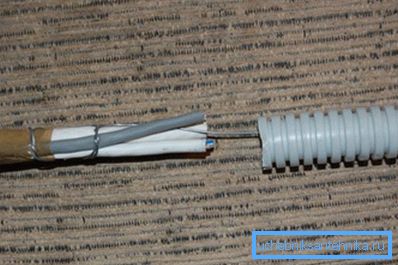

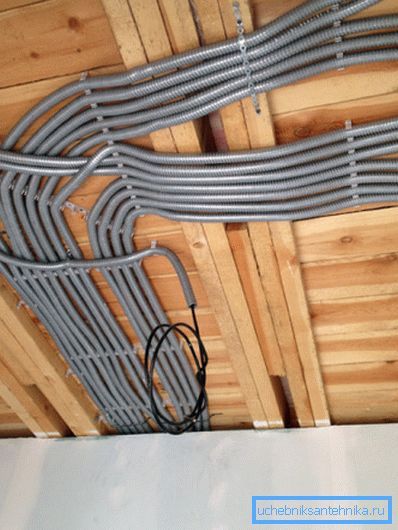

Ez egy hullámosított cső, amely különböző anyagokból készülhet:

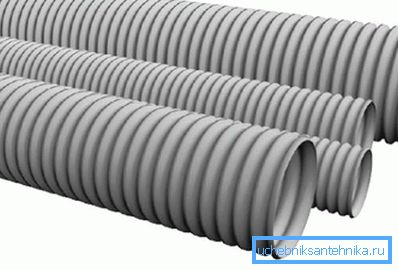

• A hullámosított PVC, HDPE vagy LDPE a műanyag összes előnyével rendelkezik. A bordázott felület jelentősen növeli az egész szerkezet mechanikai ellenállását.
• A speciális szerszám nélküli csatorna hajlításának lehetősége nagymértékben megkönnyíti és gyorsítja a komplex konfigurációk bekötését.
• Az átmérők széles választéka lehetővé teszi számunkra, hogy kiválasszuk a csatornát, amely keresztmetszetben optimális mind az egyvezetők, mind az egész rendszerek számára.
• Végül a hullámosított fémcső kiváló védelmet nyújt a tűz ellen. Annak ellenére, hogy őszinte, a modern polimerek ebben a paraméterben csak kissé alacsonyabbak a fémeknél.

következtetés

A rejtett kommunikáció elrendezésében a legkülönbözőbb csöveket lehet használni elektromos vezetékezésre. És ha korábban csak acél (nagyon ritkán - réz) termékeket használtak erre a célra, ma a polimerekből vagy fém-polimer kompozitokból készült sima és hullámos modellek kiváló alternatíva.

A cikk ebben a cikkben számos további információt tartalmaz az ilyen termékekről: először a kezdő elektromos szakemberek számára lesz érdekes, de a szakember is talál valami újat magának.
