Csővezeték szerelvények - típusok és jellemzőik

A csővezeték rendszernek a csövek sík szakaszain túlmenően mindenféle csavarodást, ágakat, átmeneti átmeneti átmérőt és más elemet tartalmaznak. Speciális szerelvényekkel történő beszerelésükre, ami valójában ez a cikk.

Általános információk

A csővezeték összekötő elemei vagy, ahogyan ezeket is nevezik, a szerelvények több funkciót is ellátnak. Azon kívül, hogy lehetővé teszik a csővezeték szükséges elemeinek kialakítását, például elágazást vagy átmenetet, a szerelvények biztosítják az ízületek tömítettségét, és ugyanakkor felelősek a rendszer megbízhatóságáért.

Ennek megfelelően a teljes csővezeték tartóssága attól függ. Ezért a szerelvények kiválasztását nem kevésbé felelősen kell megközelíteni, mint maguk a csövek választása. És ehhez meg kell ismernünk magunkat minden létező fajukkal kapcsolatban, amit tovább fogunk tenni.

A vegyületek típusai

Mindenekelőtt azt kell mondani, hogy a csővezetékek összekapcsolása kétféle:

• Levehetőek - ezek közé tartoznak a forrasztással, hegesztéssel, préseléssel, betonozással vagy ragasztással nyert vegyületek.
• All-in-one - menetes, karimás, harang alakú és így tovább.

A csővezeték-összeköttetések típusai függenek az anyagtól, amelyektől a részek készülnek, valamint a következő tényezőkön:

• A szállított termék fizikai-kémiai tulajdonságai, például toxicitás, agresszivitás, csapadék képessége stb.
• Működési feltételek - gyakori szétszerelés, rendszernyomás, robbanásbiztonság stb.

A csővezeték elemeinek csatlakoztatásától függően szerelvényeket is kiválasztanak. De a csatlakozás típusától eltekintve a szerelvények rendeltetésszerűen eltérőek.

A csővezetékek leggyakrabban az alábbiak:

• Csap;
• póló;
• átmenetek;
• A tengelykapcsolók.

Most nézzük közelebb a típusukat és a céljukat.

Csap

A csapok fő funkciója a cső pályájának és a munkafolyamat irányának megváltoztatása. Ez a fajta szerelvény az egyik leggyakoribb csővezeték. Vizuálisan ez a részlet egy bizonyos szögben hajlított csőszakaszként ábrázolható.

Természetesen a kis átmérőjű csővezetékekben a csövet hajlítsa a saját kezével, de ha az átmérő nagy, akkor nem lesz képes hajlítani a csöveket.

Ezért a csapokat különböző típusú rendszereknél használják:

• Kémiai csővezetékekben;
• Vízvezetékek;
• Fűtővezeték;

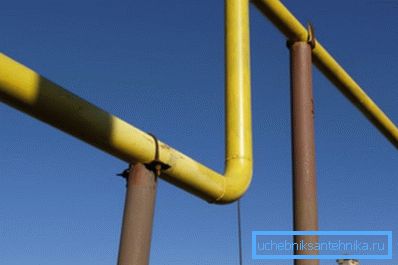

• Gázvezetékek stb.

A gyártási módszer szerint az összekötő csőíveket a következők jellemzik:

A legelterjedtebbek a sajtolt kanyarok és húzással készülnek.

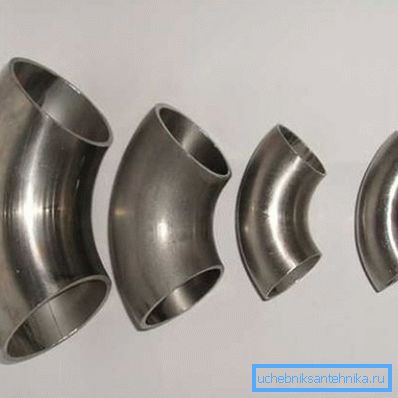

A szerkezeti jellemzők tekintetében a legkedveltebbek az ívelt termékek, azaz kis sugara és a következő forgásszögek jellemzik:

• 45 fok;
• 60 fok;
• 90 fok;
• 180 fok.

A közelmúltban a rozsdamentes acél kanyarok, amelyek krómozott acélból készülnek, nagyon népszerűek különböző típusú csővezetékek telepítésekor. Előnyük a korrózióval szembeni ellenállás és a különböző agresszív közegek.

Figyelj! A különböző sarokszögek lehetővé teszik a legjobb átviteli teljesítményt. Végül is, a csővezeték forgása 90 fokos szögben a turbulencia legáltalánosabb forrása, valamint katalizátor a rendszer öregedő betáplálására.

A forgócsuklók besorolása két kritérium alapján is elvégezhető:

• Építőanyag;
• Ennek az elemnek a telepítésének technológiája szerint.

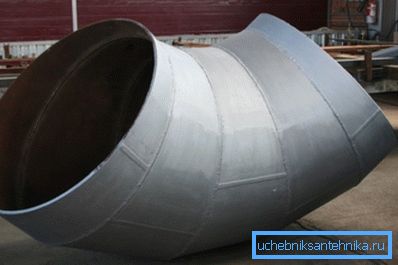

Acélszerkezetek szereléséhez a sarokhajlat egy menetes hüvely, amelynek teste bizonyos szögben meghajlott. Azonban vannak hasonló szerelvények a hegesztett kötéseknél, ebben az esetben belső és külső átmérője megegyezik a csővezeték belső és külső átmérőjével.

A műanyag csővezetékekben típusától függően a csatlakozás hegesztett és aljzat alakú.

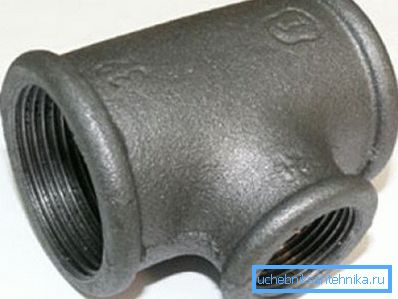

póló

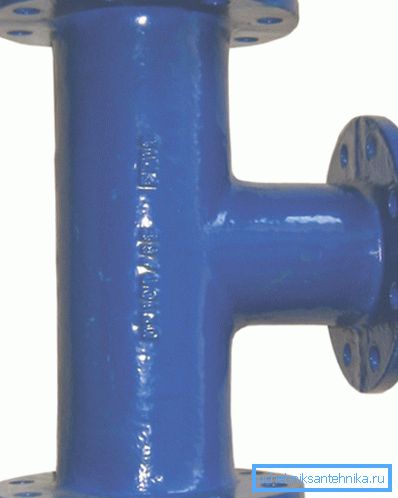

Az ilyen típusú szerelvény olyan helyeken van felszerelve, ahol a csővezeték elágazásához szükséges.

A póló nyakának és a póló testének arányától függően az alábbiak különböznek:

• Átmeneti - a nyak más átmérője és a test áthaladási nyílása. Olyan területeken használják, ahol a csővezeték átmérője eltér a központi egységtől.
• Az egyenlő pólók - ugyanolyan átmérőjűek a nyak és a ház átmenő lyukakkal.

Meg kell jegyezni, hogy a pólók a csővezeték azon részeire vonatkoznak, amelyek nagy dinamikus terhelésnek és nyomásnak vannak kitéve. Ezért magas követelményeket támasztanak a megbízhatóság és a tartósság tekintetében.

A hatókör alapján a pólók a következőkre oszthatók:

• A közepes agresszív és alacsony agresszív közegekhez használt termékek szénacélból készülnek - 10, 20, StZ.
• A rendkívül agresszív környezetben történő munkavégzéshez szükséges termékek ötvözetlen és ötszörös ötvözetű, ötszörös osztályú, 15XM1, 12X18H10T, stb. Acélból készülnek. Természetesen az ilyen alkatrészek ára magasabb.

A gyártók különböző módszereket alkalmaznak a pólók gyártására:

• Öntési eljárás;
• A gázelemek és ezek hegesztése révén;
• Egy darabból álló kovácsolással, majd lyukak fúrásával;
• Acéllemez és későbbi hegesztéssel.

átmenetek

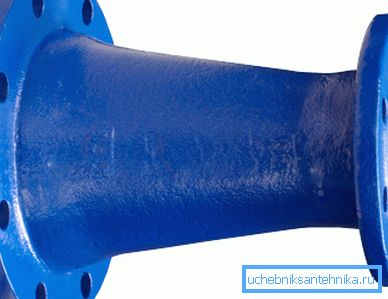

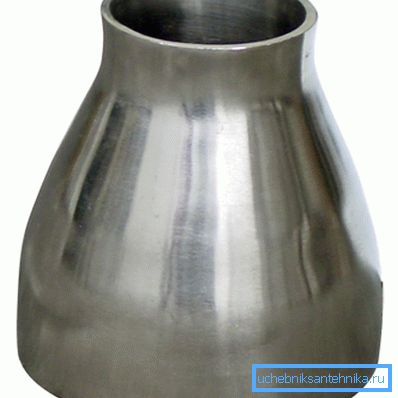

Az átmeneteket olyan részeknek nevezik, amelyek lehetővé teszik a csővezeték átmérőjének simaságát.

A mai napig sokféle opció van az adapterek számára, amelyek elsősorban a következőkre oszlanak:

• kivágott;
• Hegesztett.

Az adapterek fő jellemzője a bemeneti és kimeneti átmérő, valamint az átmeneti hossz. Ezenkívül a termékek eltérhetnek az anyagtól, ahonnan készültek.

Talán a rozsdamentes acélból származó legelterjedtebb átmenetek, amelyeket a következő területeken használnak:

• Vegyi - az agresszív környezetnek való ellenállás miatt;
• Élelmiszer - a környezettudatosság miatt;
• Energia - az erő és tartósság miatt.

Az átmenet szükségességét számos okból lehet kiváltani. Például az átmérő csökkentése növeli a nyomást a csövekben, és ennek következtében növeli a nyomást. A kibővítés lehetővé teszi az ellentétes hatás elérését.

Így az átmenetek a legértékesebbek a rendszer nyomás- és tervterhelésének eloszlásához. Akárcsak a pólók esetében, az átmenetek fokozott követelményeket támasztanak a megbízhatóság és a tartósság tekintetében.

Jelenleg számos módon állíthatja elő ezeket a részeket:

• A kúp alakú kovácsolások gyűrű alakú vagy bélyegzése további mechanikus feldolgozással;
• Hengerlés a lapos üregekből és az azt követő hegesztésből;
• Bélyegzés a lapos üregekről és az azt követő hegesztésről;
• Csőszerű üregek bélyegzése préseléssel vagy adagolással.

Beépítéssel az átmenetek összecsukhatóak és hegeszthetők.

Figyelj! A GOST 16037-80 szerinti hegesztett csőcsatlakozások csak akkor megengedettek, ha a szerelvények ugyanolyan acél minőségűek, mint a csövek.

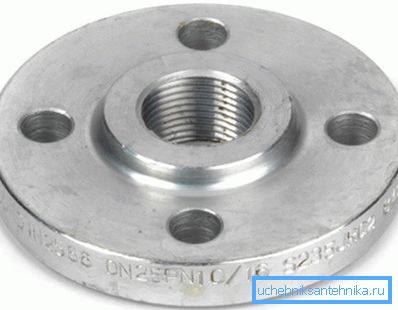

peremek

A karimák lemezek formájában vannak (néha négyzet alakúak), amelyeket úgy terveztek, hogy csövekkel azonos átmérőjű csöveket csatlakoztassanak. Ezt a csatlakozást elsősorban a csővezetékek csatlakoztatásának pontjaiban használják az ellendarabokkal ellátott berendezésekhez, valamint a csővezetékek olyan szakaszaihoz, amelyek rendszeres cserét és szétszerelést igényelnek a működés során.

Ezek a részek abban különböznek egymástól, ahogyan a csövekhez csatlakoznak.

Ezek:

• hegesztett;
• Menetes.

A GOST 12815-80 szerinti karimás hegesztett csatlakozások a következőkre oszthatók:

• Lapos hegesztés (két varraton hegesztve);
• Lazítsa meg a hegesztőgyűrűt;
• Hegesztett csikk.

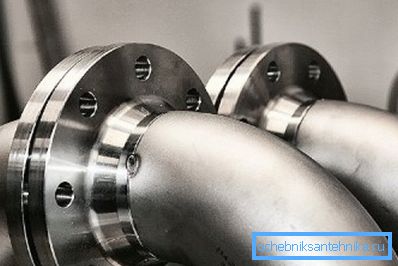

Az ötvözött acélból készült csövek összekötéséhez használjon olyan szabad karimákat, amelyek a cső karimás végére helyezkednek el. A meneten lévő csatlakozást rendszerint nagynyomású csővezetékekhez használják.

A karimák méretei szabványosították, ami biztosítja a csővezetékek felcserélhetőségét.

Ez a következőkre vonatkozik:

• A rész külső átmérője;
• A csavaros kör átmérője;
• A csavarfuratok átmérője és száma.

A karimás csatlakozások tömítettségéhez speciális tömítést használnak közöttük, amelynek alakja a szállított folyadék vagy gáz tulajdonságaitól és a rendszerben lévő nyomástól függ.

A GOST 12815-80 szerint nyolcféle tömítési sík van:

1. Egy párkányon;
2. Összekötő fülekkel;
3. Üreges;
4. Hornyokkal;
5. A tövis
6. Az ovális tömítés alatt;
7. A fluoroplasztikus tömítések hornya;
8. A lencse tömítés alatt.

Meg kell jegyezni, hogy a csatlakozás szorossága nagymértékben függ a tömítések minőségétől.

Ezért ezekre az alábbi követelmények vonatkoznak:

• rugalmasságát;
• szilárdság;
• szilárdság;
• Hőállóság;
• Vegyi ellenállás

Figyelj! A menetes és karimás csatlakozásokra vonatkozó utasítások nem teszik lehetővé a csővezetékek használatát olyan helyeken, amelyeket nehéz ellenőrizni.

tengelykapcsolók

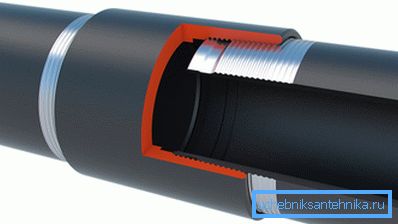

A tengelykapcsoló olyan alkatrész, amelynek belső átmérője megegyezik a csatlakoztatott csövek külső átmérőjével. Ezek a kapcsolatok összecsukható és monolit csővezetékek telepítésére használhatók. Első esetben használjon menetes csatlakozókat, a második ragasztót vagy a hegesztett csatlakozás alatt.

Azt kell mondanom, hogy minden esetben a csatlakozás szoros kapcsolatban áll. A csővezeték anyaga bármi lehet, a legfontosabb az, hogy egybeesik a csatolás anyagával.

Valójában a kapcsolóelem a karima csatlakozásának alternatívája. Például az acélcsövekben, mint a karimák, lehetővé teszi a rendszer egyes részei bontását és cseréjét. Mivel a fémvezetékek nem túl tartósak, ez a lehetőség nagyon népszerű.

Meg kell jegyezni, hogy van egy másik típusú csengőszerkezet, amelyet nem nyomóvezetékekben használnak, például csatornahálózatban. A csatlakozást gumi tömítésekkel végzik.

következtetés

Mint kiderült, még a csővezetékekhez hasonló szerelvények többféle típusból állnak. Ezért a választásukat nagyon óvatosan kell megközelíteni. A kiváló minőségű és megfelelően kiválasztott alkatrészek növelik a csővezeték élettartamát.

A cikkből származó videóból további információkat kaphat ehhez a témához.
