Csővezeték: típusok és jellemzők

Leggyakrabban összecsukható típusú csővezetékek telepítése menetes csatlakozással történik. A kényelem érdekében a csövekben használt valamennyi szálat szabványosították. Ezután figyelembe vesszük főbb jellemzőiket, típusukat, alkalmazási módszereiket és méretüket.

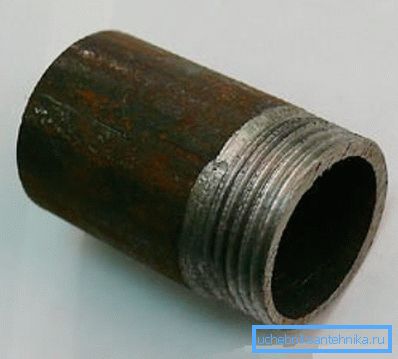

Cső menetes csatlakozáshoz

típusok

jellemzői

Mindenki tudja, hogy egy szál néz ki - ez egy sor csavarvonalas hornyok, amelyeknek állandó pályája és része van. Hengeres vagy kúpos alakú felületre alkalmazható.

Ami a csöveket illeti, a vágást a termékek különböző célokra használhatják, így biztosítva a csővezeték összeépíthető telepítését. Leggyakrabban a háztartási vízellátási és fűtési rendszerekben található.

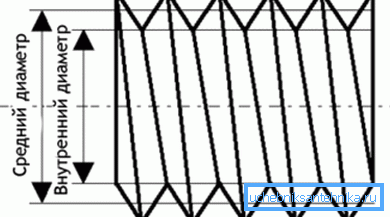

Átmérő típusok

Főbb jellemzői a következő mutatók:

  • elhelyezkedés;
  • Egységméret mérése;
  • irány;
  • Téma alakító profil;
  • Látogatások száma.

Meg kell jegyezni, hogy a csövek menetes csatlakozása meglehetősen elszigetelt szabványcsoport, amelyet a GOST 6357-81 szerint szabályoznak.

Figyelj! A 6 hüvelykkel nagyobb keresztmetszetű csővezetékek csatlakoztatását hegesztéssel kell végezni.

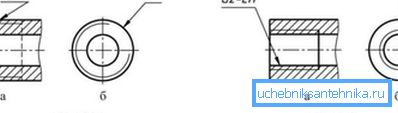

A rajzban található csővezetékek vázlatos megjelölése

Whitworth

A hüvelyk faragást fémcsövekre, valamint fém és műanyag csőszerelvényre szerelik. A GOST szerint fő jellemzői a magasság és az átmérő.

Továbbá, ez a paraméter a következőképpen értendő:

  • Külső átmérő - a gerincek tetején lévő felső ellenkező pontok közötti távolság.
  • Belső - az alsó ellentétes pontok közötti távolság a hornyok mélyedéseinél.

E paraméterek különbségét a profil magassága határozza meg.

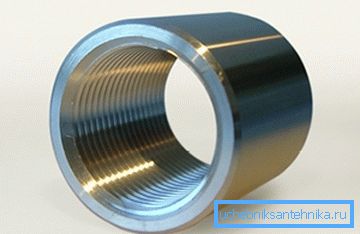

Hengeres hüvelyk vágás

Lépés, mivel nem nehéz kitalálni - ez a távolság a szomszédos körök között. Ez a paraméter mindig megegyezik a teljes menetes szakaszon. Minden méret ebben az esetben hüvelyk.

Az alábbi táblázat mutatja a csőmenetek méretét mm-ben:

Átmérő hüvelykben A cső menetének külső átmérője milliméterben lépés
2 59,616 2309
1 3/4 53,748
1 1/2 47,805
1 3/8 44,325
1 1/4 41,912
1 1/8 37,898
1 33250

Figyelj! Egyéb méretek a GOST 6357-81 csövek.

A mindennapi életben leggyakrabban az alábbi típusú vágási csöveket alkalmazzák:

  • Egy lépésben 14 szál hüvelykenként:
  • átmérő 3/4;
  • 1/2.
  • 11 szál / hüvelyk:
      • átmérő 1 1 - 4;
      • 1;
      • 2;
      • 1 1/2?

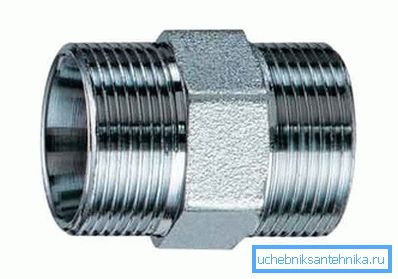

      A fotó - egy adapter metrikus vágás a hüvelyk

      metrikus

      A metrikus vágás főbb jellemzői, ugyanúgy, mint a hüvelyk - az átmérő és a fordulatok közötti távolság. De ebben az esetben hogyan változik a metrikus szál a csővezetékből?

      Valójában nagyon kevés különbség van, a legfontosabbak a következő pontok:

      • Fésűs alak. A hüvelykes profil "éles".
      • A metrikus méretek milliméterben vannak megadva. Azonban a kényelem érdekében alakíthatja át a csöveket mm-ben.
      • A hüvelyk méretű hosszt nem mm-ben, hanem menetben vizsgálják - a hüvelyk mérési vonalra illeszkedő hornyok száma. Például a standard vízcsövekben a "lépés" két változata létezik:
      • 11 szálon (2,31 mm);
      • 14 szálon - (1,8 mm).

      A többieknél a cső és metrikus szálak nem különböznek egymástól.

      Figyelj! A cső hüvelyk mérete eltér a megszokottól. Egy ilyen hüvelyk 3,33 cm, nem 2,54 mm.

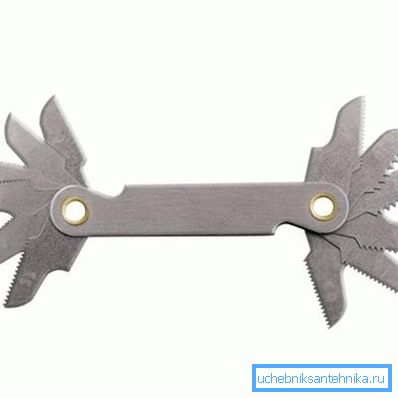

      Menetmérő

      méretezése

      A metrikus menet és cső ugyanazon eszközökkel mérhető:

      • kaliberű
      • körző;
      • Combs.

      Ezért a paraméterek mérése a hüvelykre és a metrikus kialakításra ugyanúgy néz ki. Szintén, mint kaliberű, használhat egy szakszervezetet vagy egy kapcsolatot ismert paraméterekkel.

      A tekercsek közötti távolság mérése meglehetősen egyszerű - meg kell csavarnia a csavart az alkatrészbe, vagy csavarja rá a csavaranyát. Ha a csavarozás folyamata nem okoz nehézséget, és ugyanakkor a csavar vagy anyacsavar szorosan illeszkedik, akkor a csavarmenetnek a csavarral való távolsága megfelel ennek a paraméternek a csavaron.

      A menetmérő még könnyebbé válik. Ez az eszköz mérőlapokat tartalmaz, amelyek egy körömfájl készletéhez hasonlítanak. Ezeket a körömfájlokat tekercsekhez alkalmazzák. Ha a profil megegyezik, akkor a vágási érték megfelel az eszközlapon feltüntetett értéknek.

      Figyelj! Egy csippel és egy mikrométerrel csak a külső átmérő mérhető. Ezért a legjobb eszköz erre a célra a nyomtáv és a nyomtáv.

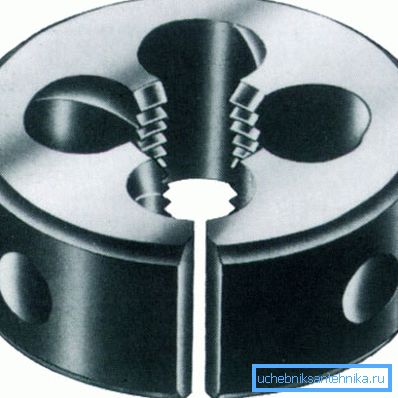

      meghal

      Alkalmazási módszerek

      Ma kétféleképpen lehet vágni:

      • mechanikus;
      • A kezek a halál és az ütés segítségével.

      A kézi vágás technológiája a következő:

      • Először is meg kell oldani a csövet egy csavarba.
      • Ezután a csapot be kell helyezni a kopogóba, és egy szerszámot kell a szerszámtartóba tenni.
      • Ezután a lemezt fel kell tenni a csőre, és be kell illeszteni a csapot. Ezután forgassa el az eszköz fogantyúit.
      • Szükség esetén a vágási műveletet többször meg kell ismételni, hogy a csőszerkezet a kívánt mélységig átvágjon, biztosítva ezzel az egyenletes profilmagasságot.

      Természetesen a vágás mechanikus módszere, azaz egy eszterga, jobb minőségű. Ezért a műhelyben szálakat kell alkalmazni, a forgó hasonló szolgáltatásainak ára mellett általában meglehetősen kedvező árú.

      következtetés

      A menetes csatlakozás nagyon népszerű a hazai csővezetékekben. Figyelembe kell azonban venni, hogy a csövek menetes szakaszának különböző paraméterei lehetnek, amelyeket meg kell tudnia annak érdekében, hogy kompatibilis szerelvényeket és más alkatrészeket válasszanak a csővezetékhez.

      Hasonló információkat beszerezhetünk a referenciakönyvek tábláiból vagy önállóan mértük. A cikkből származó videóból további információkat kaphat ehhez a témához.
