Csővezeték víznyomása
A házak vízellátó rendszerének működésében bekövetkező zavargások legvalószínűbb okai, mint tudják, a csőfal korróziója, a sók lerakódása és magas víznyomás a csővezetéken. Figyelembe véve azt a tényt, hogy az elmúlt években egyre gyakrabban cserélik fel műanyag társaik a fémcsöveket, csak a fent felsorolt két legutóbbi ok tényleges veszélyt jelent a vízellátó rendszer számára. A sótartalmak elleni küzdelem kérdése nem tartozik a cikkünk témájába (bár részben befolyásolják a csővezeték nyomásmutatóit), amelyekkel kapcsolatban csak az utolsó tényezőt vesszük figyelembe.
A lehetséges problémák elkerülése érdekében ismerkedjen meg a hozzájuk csatolt útlevéllel, és győződjön meg róla, hogy a csőtermékek megvásárlása előtt képes ellenállni a vízellátó rendszerben előírt nyomásnak.
Tipp A rendszerben fellépő nagyobb nyomás a vízfogyasztás növekedését eredményezi.
Ez a szivattyúberendezés által fogyasztott további energiafogyasztáshoz vezet, ami biztosítja a víz folyamatos áramlását a rendszerben.
Nyomásérték

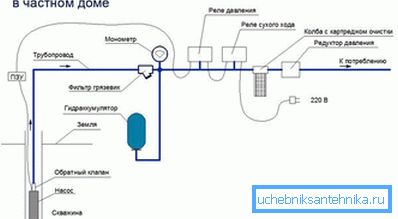

Jól ismert, hogy a vízvezetékek normál vízszintjének fenntartása a vízellátó hálózat működésének legfontosabb feltétele, valamint a hosszú távú és problémamentes működés. Ebben az esetben a csővezeték nyomása szignifikánsan eltérhet a háztartási vízvezeték-rendszerekkel normalizált állandó értéktől.
Így például egy konyhai szelep normál működéséhez a hordozó nyomása a vízellátó rendszerben legalább 0,5 bar lehet.
De reálértékben ez a mutató értéke általában eltér a megadott értéktől. Ezért a vízellátó rendszer (különösen a javítás után) elfogadásakor kívánatos ellenőrizni a munkahelyi nyomást a megállapított szabványoknak való megfelelés érdekében.
A csővezetékek önmegkötése esetén a munka megkezdése előtt gondosan el kell olvasni a háztartási vízvezetékek alapvető követelményeit, valamint az elrendezés általánosan elfogadott sorrendjét.
Nyomáskiegyenlítők
Vegyünk néhány olyan eszközt, amely segít kiegyenlíteni a nyomást.
Tágulási tartály
A víznyomás kiegyenlítése a hazai csővezetékekben, speciális szerszámok használhatók a felesleges közeg eltávolítására. Ezenkívül a rendszer túlnyomása egyszerűen kompenzálható - ehhez egy úgynevezett tágulási tartályt szerelnek be, amely átveszi az összes felesleges adathordozót.

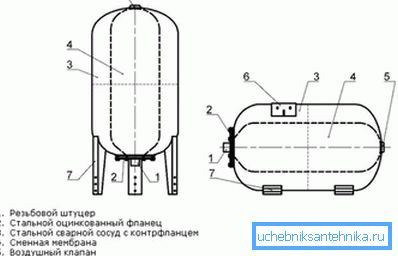

Tervezésének megfelelően minden ismert tágulási (kompenzációs) tartályt nyitott és zárt típusú eszközökre osztanak fel. Gyakran használják ezeket a melegvízellátó rendszerekben, mivel ebben az esetben nagyon nagy a nyomásesés képződésének valószínűsége. Ez annak köszönhető, hogy a hűtőközeg a hálózaton keresztül történő áramlásának folyamatában (a "visszatérés" -ről a fűtőkészülékre, majd vissza a rendszerbe) kissé növeli a térfogatát.
Tipp Ha a vízhőmérséklet 10 ° C-kal változik, például a hűtőközeg rendszerben történő terjeszkedésének sebessége eléri a folyadék teljes térfogatának 0,3% -át.
A nyílt típusú bővítő eszközök hátránya, hogy telepítésük olyan rendszert eredményez, amelyet alacsony hűtőközeg-nyomás jellemez, és ennek következtében rossz kezelhetőség. Ezenkívül egy nyitott rendszerben a hordozó fokozatosan elpárolog. További erőfeszítésekre lesz szükség a folyamatos helyreállításhoz.
A fentiek mindegyikéhez hozzá lehet adni azt a tényt, hogy a tartály nyitottsága miatt folyamatosan újabb friss levegőmennyiségek jönnek létre, ami a rendszer korróziós folyamatainak gyorsulásához vezet.
Tipp Mivel nyitott típusú tágulási tartályokat kell elhelyezni az épület legfelső részében, kötelező szigetelést igényelnek. Nyilvánvaló, hogy ebben az esetben az egész vízellátó rendszer egésze jelentősen megnő.

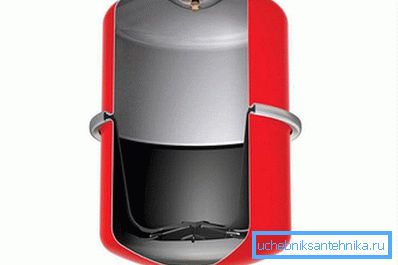

Lehetséges az összes fenti probléma elkerülése, mivel egy zárt típusú tartály használata kompenzáló eszközként működik, amely telepítési helyszín általában nem szabványosított. Ezek a tartályok beépített membránmechanizmussal vannak ellátva, amely lehetővé teszi a hordozó nyomásának zárt üzemmódban történő beállítását.
hidraulika akkumulátor

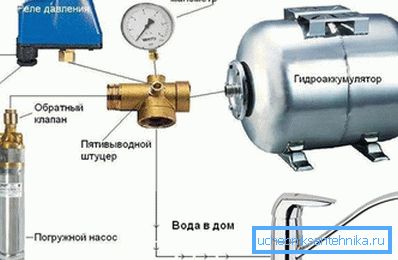

A vízellátó rendszerek kompenzációs tartályai mellett ún. Akkumulátort is lehet felszerelni, amelyet a csővezeték ilyen veszélyes jelenségként való védelme érdekében használnak, mint egy vízütő.
A vízütő jelensége általában akkor jelentkezik, ha a szivattyúberendezés vészhelyzeti leállása a hálózatról vagy amikor a vízbevezető szelep éles zárása (nyitás) történik. Az így kapott dinamikus terhelések jelentősen meghaladhatják az adott csővezeték megengedett értékeit. Megjegyezzük, hogy ezeket az eszközöket általában ivóvízvezetékeken működtetik, és lehetővé teszik, hogy kis mennyiségű adathordozót hozzanak létre, amely automatikusan átirányítható a rendszerbe (nyomáscsökkenés esetén) .A korábban figyelembe vett kompenzáló eszközökhöz hasonlóan az akkumulátort zárt vagy nyitott formában, és mindezen hátrányok.
Tipp Ugyanakkor a hidraulikus akkumulátorokkal ajánlatos kis kapacitású (kb. 0,2 liter) tágulási tartályokat elhelyezni vízkivételi pontokban.

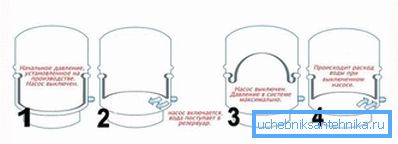

A hidraulikus akkumulátor működési elve
A legegyszerűbb zárt típusú hidraulikus akkumulátor kialakításának tanulmányozása során azt tapasztaltuk, hogy hatása ugyanazon membrán mechanizmuson alapul (a tágulási tartályhoz hasonlóan). Zárt térfogatban a membrán egyenletes állapotban van, kiegyensúlyozva a hűtőközeg egyenletesen egyenlő nyomásával és a partíció ellentétes oldalain található légbuborékkal. . Ez a változtatás automatikusan átkerül a beépített relé érzékeny elemére, amely leállítja a szivattyút, ha ez a paraméter elér egy bizonyos értéket.
A rendszer vízfogyasztásának folyamata során a nyomás jelentősen csökken, ami ismét a relé indításához vezet, de most a bekapcsoláshoz. Hidraulikus kijelzők
A vízvezeték normál működéséhez szükséges hordozónyomás kiszámítása lehetővé teszi, hogy pontosan meghatározza a beszerelt csöves termékek mintáit. Nem szabad megfeledkeznünk arról, hogy a hálózati nyomásra vonatkozó határértékek általában a következő mutatókhoz kapcsolódnak:
- a folyadéknyomás felső és alsó küszöbértékei, amelyekre a hálózatba beépített zárt típusú kompenzátorokat (tágulási tartály és akkumulátor) tervezték;
- olyan nyomásértékek, amelyek a vízellátás függvényében a háztartási készülékek normál működéséhez szükséges feltételeket teremtik (pl. mosógép);
- az Ön által vásárolt csövek és a hozzájuk tartozó tartozékok (szelepek, pólók, keverők stb.) által meghatározott nyomások határértékei.
Tipp A vízvezetékben keringő hordozó nyomásának mérésére szolgáló egység 1 bar (vagy 1 atmoszféra). Ennek a mutatónak a városi vízvezetékére vonatkozó értéke (a jelenleg érvényes SNiP követelményeinek megfelelően) körülbelül 4 atmoszféra.
Azt is meg kell jegyezni, hogy a fűtővezetékben, a keverőkben, valamint a csövekben elhelyezett szelepeknek meg kell felelniük a legfeljebb 6 atmoszférájú rövid távú túlnyomásnak. A vízellátó hálózathoz csatlakoztatott háztartási készülékek alapvető mintadarabjainak megvásárlásakor olyan méretű modelleket kell választania, amelyek a korlátozó tényező tekintetében kis biztonsági tartalommal rendelkeznek. Az ilyen előretekintés lehetővé teszi, hogy megóvja őket a hidraulikus sokkok által okozott hirtelen hirtelen túlterhelésektől.
Nagyon fontos, hogy a magánház vízellátó rendszerében lévő víznyomás olyan szinten legyen, amely egyszerre több fogyasztási pontot is tartalmazhat, ami legalább 1,5 bar értékkel érhető el.
A vízellátó hálózat nyomásának közvetlen leolvasására standard mérő manométereket használnak standard lineáris skálán, megfelelő egységekben kalibrálva.
Szolgáltatási ajánlások
Az SNiP követelményeinek megfelelően a fűtési hálózatban lévő eszközök működőképességének ellenőrzése, valamint az összes segédberendezés állapotának legalább évente egyszer kell elvégezni.
A vizsgálat során mindenekelőtt a szivárgások jelenléte a vízellátó rendszerben és az ebből eredő nyomásesés. Miután minden szivárgás javításra került, ellenőrizni kell a vízellátó rendszer nyomását, amint azt a fő hidraulikus akkumulátorra szerelt nyomásmérő jelzi.
A rendszer normál működésében ennek az eszköznek a leolvasása közel kell lennie a minimális értékhez (Pmin). A Pmin (több mint 10%) észrevehető különbségével meg kell próbálnia a kívánt sebességgel növelni a nyomást a hálózatában működő szivattyúberendezés bekapcsolásával. Ha a fűtési hálózat víznyomása megnő (közvetlenül a szivattyú stop relé aktiválásakor), ismét nyomást kell végezni, de most le kell állítani. A megadott paraméter az előző esethez hasonlóan nem különbözhet a Pmax értéktől több mint 10% -kal.
