Csővezetékek gázvezetékekhez: anyagok, szerelési szabályok,

Milyen esetekben előnyös a gázvezetékek acél- vagy polietilén csövei? Vannak-e olyan szabályok, amelyek a kerti telken belüli gázkiosztást szabályozzák? Milyen szabályozási dokumentumok szerint gyártott csövek használhatók? Próbáljuk meg együtt találni a válaszokat.

Gáz fő tömítés.

Az anyagok jellemzői

Kezdjük, fogalmazzuk meg mindkét lehetséges megoldás kulcsfontosságú jellemzőit.

acél

A meghatározó tulajdonság, amely az acél fővezetékét képezi a gázvezetékek lefektetéséhez, erőssége. Az autóval való ütközés, a vandalizmus, a szeizmikus aktivitás (természetesen ésszerű határokon belül) minimális valószínűséggel a cső és a gázszivárgás megszorításához vezet.

Referenciaként: a földrengések során az áldozatoknak és a pusztításoknak több mint a fele nem a földrengés hatására, hanem a követendő tüzekre is hatással van. Ennek fő oka a gázvezeték megsemmisítése, amely az elektromos vezeték károsodásához kapcsolódik.

Milyen más tulajdonságokat érdemes megjegyezni?

  • Legnagyobb üzemi hőmérséklet tartomány. Az acélcsövek kicsit megváltoztatják a mechanikai tulajdonságokat -40 és + 100 ° C között. Alacsonyabb hőmérsékleten azonban számos acélminőség válik törékennyé.
  • Alacsony korrózióállóság. Ha a csővezetékben lévő oxigénmentes száraz környezet nem szünteti meg a korróziót, akkor a cső külsejét időszakonként újra kell festeni a régi festék eltávolításával, nem pedig esztétikai szempontból.
A festékréteg védi az acélt a rozsdától.
  • Az acélcsövek remek karmesterek. Működésük során meg kell oldani a földelés és a katódvédelem problémáját: a kóros áramok és a különféle elektrokémiai folyamatok előfordulása nemcsak gázvezeték balesethez vezethet, hanem élesen felgyorsíthatja a korróziót.
  • Végül az acélcső méterenkénti ára valamivel magasabb, mint a polietilén ekvivalensé. Nagykereskedelmi árakat adunk.
Névleges átmérő, mm (a mérettartományok nem egyeznek, így a legközelebbi átmérők kerülnek) Költség méterenként, dörzsölje.
Acélcső VGP Polietiléncső PE100 SDR 17.6
65/63 269 110
90/80 311 226
100/110 452 335

Megjegyzés: Acélgázvezeték esetében a legnagyobb megengedett nyomás 16 kgf / cm2, csak egy polietilén csővezeték esetében. Mindazonáltal a legtöbb esetben a polietilén szilárdsága túl nagy.

polietilén

Hogyan van egy műanyag cső a gázvezetékhez, amely alapvetően különbözik egy acélból?

  • A tömeg kevesebb, mint 3-7 alkalommal. Innen - egyszerűbb a szállítás és a telepítés.
  • A polietilén nem fél a korróziótól és az agresszív közegekkel való érintkezéstől. Ez az egyik leginkább kémiailag ellenálló polimer: nem indokolatlanul olyan tárolóedények előállítására használják, amelyekben koncentrált savakat tárolnak. Gyakorlati következmény: a csővezeték karbantartása a telepítés után nem szükséges; az időszakos festmény elfelejthető, mint egy rossz álom.
A koncentrált sósavat műanyag palackban értékesítjük.
  • Mint minden műanyaghoz, a polietilén dielektrikum. Ha igen, akkor nem szabad félnie a kóbor áramoktól; a földelés és a katódvédelem nem szükséges.
  • Az üzemi hőmérsékletek teljes tartományában a gázvezeték mechanikai tulajdonságai gyakorlatilag változatlanok maradnak: a műanyag megtartja a viszkozitását, amely képes önkényesen erős ütést és rugalmasságot kiküszöbölni, ami elősegíti a terhelés alatt reverzibilis deformációt. Egyszerűen fogalmazva, ha egy teherautó átmegy a polietilén csövön, akkor vissza fog térni eredeti formájához.
  • Az acélhoz képest a csövek hegesztése teljesen automatizált, ami megszünteti az emberi tényezőt és ennek megfelelően az ízületek minőségi változását.

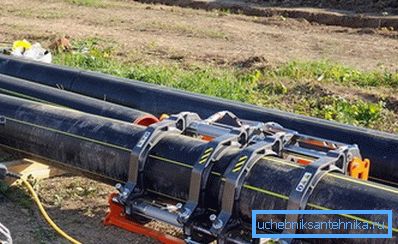

Polietilén gázvezeték hegesztése.
  • Az üzemi hőmérséklet felső sávja csak 40-45 fokos.

A választás problémája

Tehát acél vagy műanyag?

Az olvasó választása a fentiek alapján sajátíthatja el magukat. Ugyanakkor figyelembe kell venni bizonyos jogalkotási korlátozásokat.

A polietilén használata nem megengedett:

  • Olyan régiókban, ahol a leghidegebb ötnapos tél hőmérséklete -45 fok alatt van. A műanyag rugalmassága alacsony hőmérsékleten a határain belül van.
A Yakutia és a Chukotka esetében, csak akaratlanul csak acélból kell használni.
  • 6 pontnál nagyobb szeizmicitású zónákban. A fent említett rugalmasság ellenére az acél szakítószilárdsága még mindig észrevehetően magasabb.
  • A városi övezetben az első és a második kategóriába tartozó nagynyomású. Valószínűleg egy kis magyarázatra van szüksége. A gázvezetékek különböző kategóriáira nézze meg a működési nyomást:
kategória Munka túlnyomás, MPa
1 0,6 - 1,2 földgázra, 0,6 - 1,6 cseppfolyósított gázra (gázbirtokosok)
2 0,3 - 0,6
3 0,005 - 03
4 Kevesebb, mint 0,005
  • A polietilént csak a talajba lehet fektetni. Tilos a talaj és a felület lefektetése, a polietilén csővezetékek alagutakban és kollektorokban való elhelyezése, valamint a belső épületek bármilyen célra történő használata. Ez a kézikönyv az anyag alacsony mechanikai szilárdságával és tűzveszélyességével függ össze.

Így amikor egy gázvezetéket helyeznek el a helyszínen, az egyszerűen szabályozható: a polietilént a helyszínen a talajon lehet elhelyezni; belépni a ház gáz csak hígított acél. A polietilén és az acél közötti átmenetet a talajszint feletti házon kívül kell elhelyezni.

A gáz bejutása a házba.

Nuance: sajnos, hogy pénzt takarít meg és gázszerelést végezzen a házzal való kapcsolattartástól a saját kezével, nem fog működni. Minden munkát engedéllyel rendelkező építési és szervizszervezetnek kell végeznie.

számítás

Közvetlenül zavarta az olvasót: egy gázvezeték átmérőjének egyszerű számítása lehetetlen. Az ok - túl sok meghatározó tényező.

Értékelje listáját:

  • A gáz típusa. A metán, a propán és a propán-bután keveréke különböző sűrűségű, és a hidrodinamika eltérő módon viselkedik.
  • Csőanyag. Az acél és a polietilén eltérően ellenáll az áramlásnak.
  • A gáz tömegáramlási sebessége. Ezt viszont a gázberendezés hőteljesítménye és hatékonysága határozza meg.
  • A csővezeték hosszúsága. Minél több - annál nagyobb a nyomásvesztés.
  • A szelepek minden egyes fordulatánál a nyomásesés is hatással van.
Megfordul, az átmérő átmenete és a szelep növeli a nyomásveszteséget.
  • A gáz hőmérséklete nagymértékben befolyásolja a hidrodinamikai tulajdonságait.
  • Végül különböző típusú kazánok, kályhák stb. mondjuk a munkanyomás eltérő tartományát; ennek megfelelően a csővezetékben megengedhető nyomásesés is változik.

Mit kell tennie a gázkazán potenciális tulajdonosának? A legegyszerűbb megoldás az egyik online számológép használata, amely lehetővé teszi az összes fenti adat beírását és kulcsrakész megoldást. Figyelembe véve a csőátmérők szintjét, a kisebb hibák miatti kisebb hibák nem vezetnek katasztrofális következményekhez.

Használjunk egy kalkulátort, amelyet a gazda tulajdonosainak értékesítő Antonio Merloni Group moszkvai irodáján a honlapján kedvesen rendeznek.

A 36 kW hőteljesítménynek, a 20 méter hosszú polietilén beömlésnek és a +2 C-os gázhőmérsékletnek megfelelő csúcsáramlási sebességű propán-butános keverék alkalmazása legalább 11 mm belső átmérőjű bemenetet igényel.

A többszegmens áttöréses átmeneti gázvezeték készítésének mintája.

Szabályozási dokumentumok

Nyilvánvaló, hogy a polietilén csövekből és acélból készült gázvezetékek tervezésének és kivitelezésének bizonyos szabályozási dokumentumokon kell alapulnia, amelyeken ezeket a csöveket gyártják. Melyik?

polietilén

A polietilén gázcsöveket a GOST R 50838-2009 követelményei szerint gyártják.

Tanuljuk a dokumentum főbb pontjait.

  • A polietilén gázvezeték maximális üzemi nyomása nem haladhatja meg az 1,2 MPa-t. A maximális gázhőmérséklet csak 40 ° C.
  • A csövek névleges külső átmérője 16 és 630 milliméter között változik. A falvastagság az SDR paraméterhez (az átmérő falhoz viszonyított aránya, amely a cső szakítószilárdságát jellemzi) 2,5-ről 52,7 mm-re van kötve.
  • A legfeljebb 200 mm átmérőjű csövek tekercs vagy tekercs formájában szállíthatók, nagyobb szakaszokkal, csak egyenes szakaszokban. Ebben az esetben az egyenes vonal hossza 5 és 24 méter között lehet.
A gáz-polietilén cső hosszanti sárga csíkkal van jelölve.

acél

Acélcsövekre párhuzamosan több dokumentum van.

  • Acélgázas hegesztett csöveket a GOST 3262-75 szerint gyártanak.
  • Hosszú távú gázvezetékek hegesztett termékei - hosszanti és spirális varrat - a GOST R 52079-2003 szerint készültek.
  • A GOST R 52568-2006 szerint gömbölyű, hosszanti és spirálhegesztett csöveket gyártanak gázvezetékekhez, védőbevonattal ellátva.

Milyen információk találhatók ezeken a szabványokon?

GOST 3262-75

A VGP csövek egyenes varratú hegesztett csövek, vagyis egy egyenes malom gördülése egyenes malomban, majd hosszanti varrás forrása.

4-12 méteres egyenes szakaszokon szállítják. A hosszt nem mérhetjük, mértük vagy többször megmérhetjük, ha minden egyes vágásnál 5 mm-t kell figyelembe venni.

Az átmérő tartománya 6-150 mm. A csövek világos, rendes és erősítettek; ezek a kategóriák meglehetősen különböző falvastagságok.

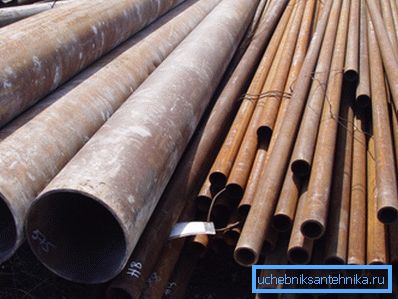

Pvg csövek raktáron.

A szabvány részeként a termékek mind fekete acélból, mind védőcinkrétegből készülnek.

Hasznos: a leghatékonyabb korrózióvédelem miatt a horganyzott csöveket szálon szerelik fel. A gázvezetékeken való tömítésükhöz FUM szalagot használnak. A hegesztéseknél a cinkréteg elkerülhetetlenül megszakad.

GOST R 52079-2003

Ebben a szabványban az autópályák csövei hatalmas túlnyomással készülnek. Az ok nyilvánvaló: a szivattyúállomásoknak felül kell küszöbölniük a vonalak jelentős hosszúságából adódó óriási nyomásveszteséget.

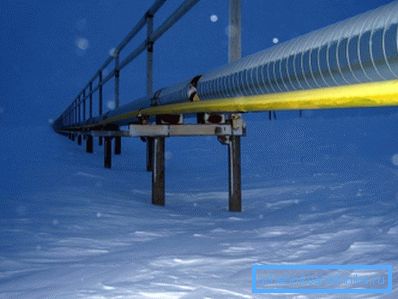

A fő gázvezetékekre hatalmas hosszúság jellemzi.

A termékek háromféle módon készülhetnek:

Átmérő tartomány, mm Gyártási módszer
114 - 530 Egy sík munkadarab hegesztése egyenes varrással nagyfrekvenciás hegesztéssel
159 - 1420 Egy lapos billenő csavarmenet hegesztése ívhegesztéssel flux (DSF) használatával
530 - 1420 Egy lapos billet DPF-vel történő hegesztése egy vagy két egyenes varrással.

A falvastagság 8,21 és 40 mm között változik, a munkanyomás eléri a 9,8 MPa (100 kgf / cm2) értéket. A munka környezeti hőmérséklete -60 ° C-ra csökkenhet.

Általában a csöveket 10,5 és 12 méter közötti hosszúságméretekben szállítják; az ügyféllel egyetértésben azonban lehetőség van a mért hosszúságú szegmensek ellátására.

GOST R 52568-2006

Az átmérők teljes skálája megegyezik a fenti dokumentum 114 - 1420 mm méretével. Már említettük a gyártási eljárásokat: varrat nélküli, hosszanti és hegesztett spirál.

Varrat nélküli csövek gyártása.

A legfontosabb különbség a fenti csövek és a GOST R 52079-2003 szerint előállított termékek között egy védőbevonat jelenléte. A felhasználás körülményeitől függően egy vagy másik típusát kell alkalmazni.

szám tervezés kilátás alkalmazási körét Átmérő mm Működési hőmérséklet tartomány, С
1 Háromrétegű polietilén (3PE) normális Aluljáró vezetékek mérsékelt és hideg éghajlaton 114 - 1420 -40 - +60
2 3PE Hőálló Föld alatti csővezetékek forró éghajlaton 114 - 1420 -50 - +80
3 3PE különleges Vízszintes fúrásvezetékek 114 - 1420 -60 - +60
4 Kétrétegű polietilén (2PE) normális Nem felelősségteljes csővezeték 114 - 820 -50 - +60
5 Háromrétegű polipropilén (3PP) normális Víz alatti, föld alatti fekvés 114 - 1420 -10 - +80
6 3PP Fagyálló A távoli északi körzetek 114 - 1420 -20 - +80
7 3PP különleges Vízszintes fúrás, húzás 114 - 1420 -20 - +110
8 Kétrétegű polipropilén normális A termék hőmérsékletének növekedése 114 - 820 -10 - +110
9 Egyrétegű epoxi bevonat normális Fekete tömítés 114 - 820 -20 - +80
A védőbevonattal ellátott fotovezeték csövekben.

következtetés

Reméljük, hogy az anyagunk segíteni fog az olvasónak a megoldás megválasztásában. További információk a megszokott módon a jelen cikkben található videóban találhatók. Sikerek az építőiparban!
