Csővezetékek összekötése: különböző anyagokra vonatkozó

Hogyan csatlakoztassa a vízvezetékeket a saját kezével? Ebben a cikkben elemezzük a legnépszerűbb anyagok megoldásait, figyelembe véve a legfontosabb problémáikat, erősségeiket és gyengeségeiket.

Szóval induljunk el.

Az anyagok listája

Kezdjük, emlékezzünk arra, hogy milyen típusú csöveket használunk a vízellátó hálózatok építésében.

• Fekete acél Nemrégiben elvesztette korábbi népszerűségét a polimer anyagok elterjedése miatt, de magas mechanikai szilárdsága miatt még mindig nem adja fel pozícióját.

Meg kell tisztázni: a központosított vízellátó hálózatokban a névleges nyomás 3-6 kgf / cm2. Bizonyos esetekben azonban (a szelepek hirtelen megnyitása vagy a fűtési főfeszültség sűrűségének vizsgálata során bekövetkező meghibásodása) ezen érték rövid távú feleslege lehetséges - akár 12-20 kgf / cm2.

• Horganyzott acélcső. Ez kedvezően hasonlít a korrózióállóságú fekete acélhoz.
• Hullámozott rozsdamentes acél.
• Réz.

• A fém-műanyag térhálósított polietilén és alumínium háromrétegű szerkezete, amely mechanikai szilárdságot biztosít.

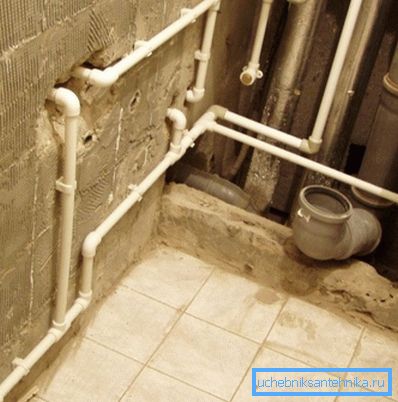

• Polipropilén (vasalás nélkül, szálerősítésű, alumínium fóliával erősítve).
• Polietilén kizárólag hidegvízellátásban, korlátozott hőállóság miatt.

Hogyan szereljük fel a vízvezetékeket minden esetben?

Fekete acél

hegesztés

Az acélcsövek összekötésének fő módja hegesztés, elektromos ív vagy gáz.

• Ívhegesztés - ez az elektrodi anyag fúziója, amelyet egy elektromos ív olvad össze, a salakolvadék szigetelésével - az elektródahéjjal. Nagy áramot (200 A vagy több) biztosítunk egy hegesztő transzformátor által.

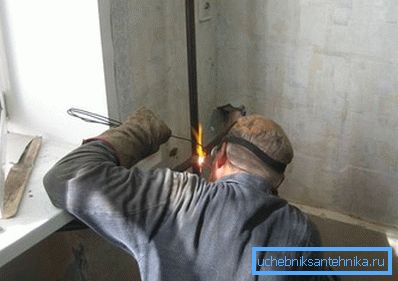

• Gázhegesztés magában foglalja az égő használatát a hegesztési láng éleinek visszaverésére, amelyhez oxigén és acetilén keverékét táplálják. A hegesztési anyag a hegesztő huzal ugyanabban a lángban olvad.

cérna

A menetes csatlakozás, ellentétben a hegesztéssel, biztosítja a szétszerelés lehetőségét. A csövek szélein levő szálakat kézzel, csavarmenetes esztergagépen vagy egyszerűen hegesztéssel vágják le.

A szálak lezárására használható:

• Tape FUM. Ez kissé kellemetlen, mivel szivárgást eredményez a menet minimum fordított irányával.

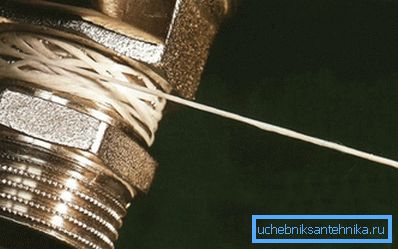

• A vízvezetékek összekötésére szolgáló menetes tömítőanyag nem rendelkezik ezzel a hátránnyal; Azonban az ára 150-200 rubelt a 30 méteres szál nem fog tetszeni mindenkinek.

• Az egészségügyi alapanyag olcsó, de nem túl tartós: hideg vízben ropog, és melegen ég.

By the way: a festékkel, lenolajjal vagy szilikon tömítőanyaggal való impregnálás megszünteti ezt a problémát, így a tekercs vászonszakasz rendkívül tartós.

Keyless szerelvények

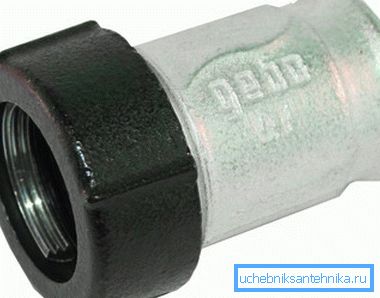

Az acél csőszerelvény egyszerű kivitelű, sapkával, távtartó gyűrűvel és gumi- vagy szilikongyűrű tömítéssel. Az anyát meghúzva a csövet tömítőgyűrűvel biztonságosan megkötik.

A gyors szorítószerkezet költsége körülbelül 150 rubelből indul; a telepítéshez a cső felületének alapos megtisztítása a rozsdától és a festéktől.

galvanizálás

A csatlakozás módjai ugyanazok, mint a fekete acél esetében, kivéve a hegesztést. A villamos ív vagy fáklyal történő fűtés vezethet a cinkbevonat kiégéséhez és a hegesztési helyszínen a csővezeték gyorsított korróziójához, ezáltal megfosztva a fő előnyét - korrózióállóságát.

Hullámozott rozsdamentes acél

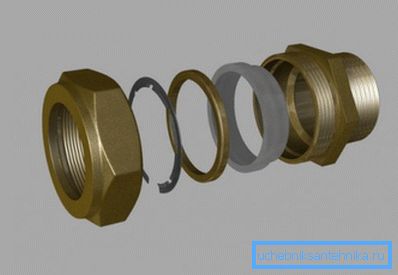

Ebben az esetben a szilikon tömítőgyűrűkkel ellátott kompressziós szerelvényeket használják a csővezeték elemeinek összekapcsolására. A hullámosságnak köszönhetően a csatlakozás rendkívül tartós: szinte lehetetlen kivezetni a csövet a szerelvényből anélkül, hogy meglazult a kupakanyar.

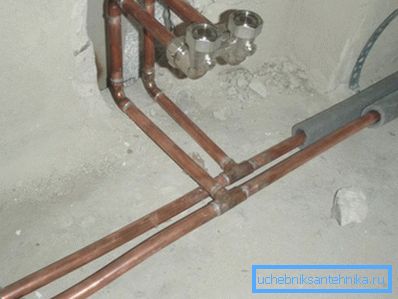

réz

A rézcső kétféleképpen csatlakozik.

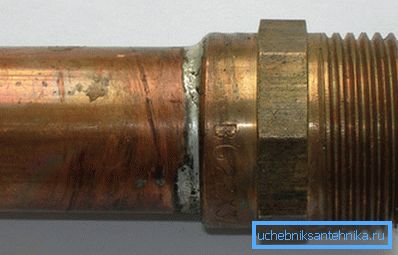

forrasztó

1. Az összekapcsolandó elemek vége felgyullad.
2. A harang és a második rész vége az oxidoktól megtisztítva.
3. Az égő lángjában történő hevítés után egy forrasztócsíkot vezetünk be az aljzatba. A kapilláris hatás miatt gyorsan megtelik az üreg a csatlakoztatott elemek között.

Tömörítés

A keményforrasztással együtt kétféle tömörítő szerelvény használható a réz vízvezeték szereléséhez.

1. Egy nem illesztett cső esetében egy acélcső gyors szorítóelemének analógja használható. A tömítés gumi gyűrűvel van ellátva.

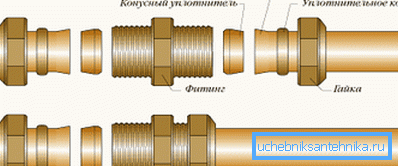

1. A lágy, lágyított réz tágul és krimpelődik egy kupakanyával a kúp alakú szakaszon.

Fém műanyag

A fém-műanyag vízvezetékek és csatlakozók kétféleképpen szerelhetők fel.

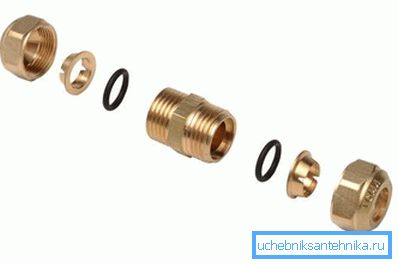

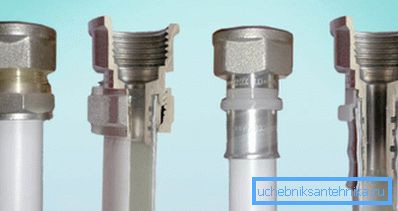

Tömörítő szerelvények

Kalibrált cső, amely ferde beillesztéssel illeszkedik a szerelvénybe egy pár tömítő gumigyűrűn. Ezután egy osztott gyűrűt és egy kúpos belső szakaszú kupakanyát egymás után továbbvezetnek a szereléshez. A menet meghúzása, egy osztott gyűrűvel ellátott anya tömöríti a csövet a szerelvényen.

Az ilyen típusú kapcsolatot kevésbé megbízhatónak tartják, mivel gyakran több fűtési és hűtési ciklus után szivárog.

A gyakorlatban a hibák oka mindig ugyanaz - a telepítési technológia súlyos megsértése.

• A vágás helyett vágó kés, rendszeres fémfűrész használata.
• A cső végén nincs eltávolítva a belső csiszolás.
• A csövet nem kalibrálják, és az ovális keresztmetszetet tartják, amikor az öbölben tekercselésre kerülnek.

Ennek eredményeképpen az összeszerelés során a gyűrűs tömítéseket kihúzzák az aljzatokból, és a szerelvény ellenálló fluoroplasztikus tömítéséhez tolják el. A tömörséget egy rugalmas polietilén szerelvénye biztosítja, amely több fűtési és hűtési ciklus után részben kitolja a legnagyobb tömörítés helyétől. Ennek eredményeképpen több csatlakozórögzítésre van szükség, amíg az alumínium magot meg nem nyomják az illesztésnek.

Nyomószerelvények

Az eddigi rendszerektől való eltérés az, hogy itt a csövet speciális rögzítőelemek segítségével a rozsdamentes acélból készült hüvelyen karmantyúzza a szerelvényre.

A préselt vegyületek gyakorlatilag nem áramlanak, mert:

• Az O-gyűrűk alatt lévő hornyok mélyebbek; Ennek eredményeként sokkal nehezebb kihúzni őket az összeszerelés során.
• A drága (kb. 5000 rubel) kullancs használatával a telepítő nem menti más eszközöket. Különösen a cső nincs vágva fémfűrűvel, hanem gérvágóval; a szakemberek nem hagyják figyelmen kívül a csiszolást és a cső kalibrálását.

polipropilén

A polipropilén vízvezetékhez két csatlakozási mód is létezik.

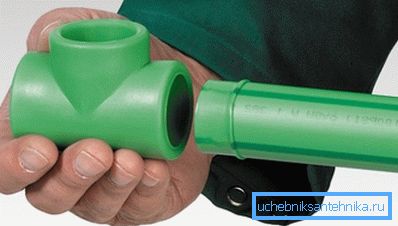

hegesztés

Hogyan csatlakoztassuk a műanyag vízvezetékeket alacsony hőmérsékletű hegesztéssel?

Itt a szükséges eszközök listája.

Valójában a technológia a következő:

1. A forrasztópala megfelelő méretű fúvókával van felszerelve, és az üzemi hőmérsékletre melegszik.
2. A cső méretét egy gérvágó késsel vágják.
3. A külső csíkot a csőből kalibrátorral távolítjuk el.
4. Az alumíniumfóliát (az általa megerősített cső esetén) a hegesztési területről eltávolítják. Ez okozhatja az anyag rétegződését és az ízület nyomáscsökkentését.
5. A csövet és a szerelvényt néhány másodpercig kombinálják a fúvókával, majd a visszafolyás után sima elfordulási mozgással kapcsolják össze. Rövid expozíció után a merevített műanyag majdnem olyan jó, mint a csővezeték monolitikus szakasza.

Nyomja össze a szerelvényeket

Használhatók műanyag vízvezetékek hegesztés nélküli csatlakoztatására. A nyomószerkezet egyszerű kialakítású, O-gyűrűs tömítéssel és rozsdamentes acélból készült zárógyűrűvel, amelyek megakadályozzák a cső visszafordulását; a végleges rögzítést egy kúpos belső felületű kupakanya biztosítja.

Hogyan csatlakoztatható a műanyag vízcsövek nyomócsatlakozóval?

1. A csövet laza anyával erősen behelyezzük a szerelvénybe.
2. Az anyát kézzel húzza meg, amíg meg nem áll.

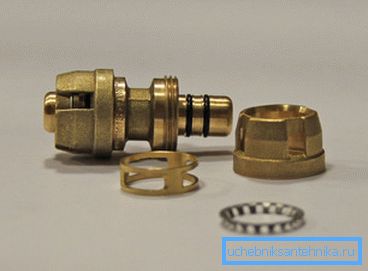

Hasznos: eladásra, de ritkán, megtalálja a push-szerelvényeket fém-műanyag.

polietilén

És itt a kapcsolat két módja népszerű.

hegesztés

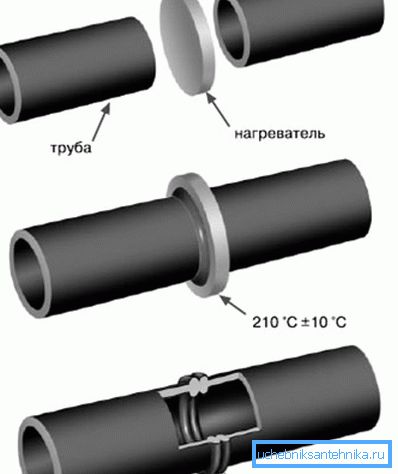

Hogyan csatlakoztatható polietilén vízvezetékek csavaros hegesztéssel?

1. A szomszédos elemek a forrasztópálca tükörével szemben összpontosulnak, és összenyomódás előtt préselik.
2. Ezután a végeit egymáshoz nyomják, és addig érlelik, amíg a polietilén megszilárdul.
3. A varrat (amely a varrás csőszakaszán kívülre nyúlik) el van vágva.

A véghegesztés akkor alkalmazható, ha 4 mm vagy nagyobb falvastagságú csöveket csatlakoztat. Nagy átmérővel mechanikus vagy hidraulikus eszközöket igényel.

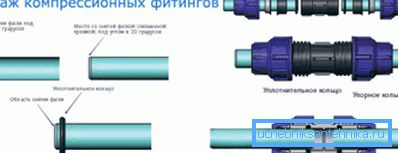

Tömörítő szerelvények

Kis méretű csövek összekötésekor gumi vagy műanyag tömítésekkel műanyag szerelvényeket használnak.

Hogyan csatlakoztassuk a műanyag csöveket a vízvezetékhez a segítségükre?

1. A csövön egy rögzített anya, két ütközőgyűrű és egy gyűrű alakú tömítés kerül egymásra.
2. Ezután egy szerelvény kerül a végére.
3. A tömítés úgy van elmozdítva, hogy belép a szerelvény és a cső közötti résbe, amely után az ütközőgyűrűket nyomják és egy anyával rögzítik. A szerszám nem alkalmazható, az anyát szigorúan kézzel csavarták.

következtetés

Reméljük, hogy kifejezett véleményünk segíteni fog az olvasónak a legjobb megoldások kiválasztásában saját projektjeiken. A csövek csatlakoztatásának módjáról szóló további részletek lehetővé teszik a videó ebben a cikkben.

Sok szerencsét!
