Csővezetékek színezése: különbségek, célok, szabványok

A modern mérnöki, ipari, városi és egyéb kommunikáció, hálózataik és rendszereik különböző anyagokat szállítanak, amelyek veszélyesek az emberre és a környezetre. Ezért még a szovjet időkben a GOST 14202 69 külön dokumentumot dolgozták ki a csővezeték színéről, amely szigorúan szabályozza, hogy milyen színjelölések és egyéb jelek értesítsék a személyzetet a cső tartalmáról, amelyen dolgozni kívánnak.

Kommunikációs biztonság

kinevezés

Meg kell jegyezni, hogy ez a követelmény semmiképpen sem ajánlás, ráadásul az SNiP követelményeinek való megfelelés be nem tartása vagy betartása a szigorúan törvényileg szigorúan büntetendő.

Nem azért, mert valaki új festékkel szeretné festeni ezt a világot, de mert baleset, karbantartás, valamint egyéb kapcsolatok és manipulációk a felsorolt ​​tárgyakkal, a mentési szolgáltatásokkal, az EMERCOM-val és más speciális szolgáltatásokkal biztosak lehetnek milyen anyagokkal kell foglalkozniuk, és milyen intézkedéseket kell felhasználni a veszély elhárítására és megszüntetésére.

Emlékeztetni kell arra is, hogy a csővezetékek távolról csak csapvízzel, fűtési aljzatokkal és szennyvízzel szállíthatók.

A modern termelés és a vegyipar már régóta manipulált anyagok, mint például:

• Különböző eredetű éghető és robbanásveszélyes gázok;
• Különböző eredetű tűzveszélyes és robbanásveszélyes folyadékok;
• Mérgező gázok és folyadékok;
• Túlhevített gőz;
• Telített gőz;
• Magas nyomású anyagok;
• Nem éghető gázok és folyadékok;
• Savak, beleértve a füstös és koncentrált;
• Különböző összetételű lúgok;
• Veszélyes szerves vegyületek;
• Lég vákuum;
• Bármely nagy nyomás alatt álló anyag;
• Egyéb veszélyes vagy különösen fontos anyagok.

Figyelj! Szintén közvetlen veszély által diktált kémiai összetétele a szállított anyag, fontos szerepet játszanak a hőmérséklet (a magas és alacsony), valamint a nyomás és térfogat.

Magától értetődik, hogy vészhelyzet merül fel a szállított anyag fő vonalbalesete, szivárgása, tűz vagy más veszélyes tevékenysége esetén, valamint a sürgősségi szolgálatok, mentőszolgálatok, evakuációs személyzet és egyéb veszélyhelyzeti válaszadók teljes körű tájékoztatást kell kapniuk a veszélyforrás természetéről és összetételéről.

A katasztrófa következményei nemcsak a helyi, helyi, kerületi, regionális, akár nemzeti és globális skálákra terjedhetnek ki. Ez a körülmény a vitatott témát egy teljesen más szintre emeli, és itt a kérdést nem a családi tanács határozza meg - függetlenül attól, hogy a festéket saját kezűleg olcsóbbá vagy festőnek nevezik-e.

Ez egy nemzeti probléma, amely a különböző országok és szakszervezetek minisztériumainak és osztályainak egyik leginkább ellenőrzött és elszámoltatható.

Figyelj! A nem megfelelés ára, a figyelmen kívül hagyás, a szabotázs vagy a címkézési követelmények nem megfelelő teljesítése sok ember életét, az infrastruktúra integritását, a városok, kórházak és más fontos tárgyak ipari és életnevelési vállalkozásainak hatékonyságát a természetes tárgyak - köztük egyedi - megőrzése és védelme jelenti.

Az anyagok csoportjai és a megfelelő színek

A GOST 14202 69 szerint úgy döntöttek, hogy minden szállított anyagot tíz bővített csoportba osztanak fel, amelyek egy vagy másik közös tulajdonsággal egyesülnek.

Így az első megközelítésben lévő összes anyag a következő csoportokra oszlik:

1. víz (műszaki, ivási, hulladék);
2. Vízgőz;
3. A levegő;

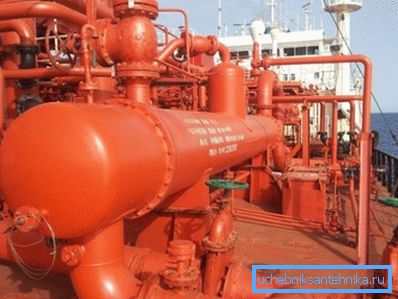

4. Éghető gázok, cseppfolyósított;
5. Nem éghető gázok, cseppfolyósított;
6. Különböző savak, beleértve a füstölést;
7. lúgok;
8. Gyúlékony folyadékok;
9. Nem gyúlékony folyadékok;
10. Egyéb anyagok.

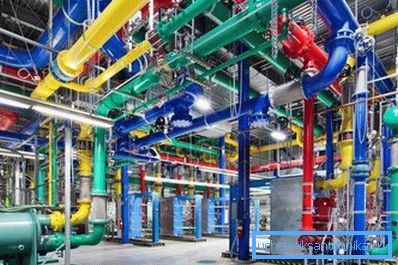

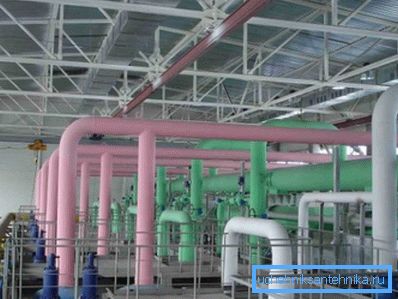

Bizonyos színek megfelelnek ezeknek a kibővített anyagcsoportoknak, amelyek az egyik vagy másik vegyi anyag tartályában való jelenlétét jelzik:

Csoport száma	Szállítási anyag	Színnév

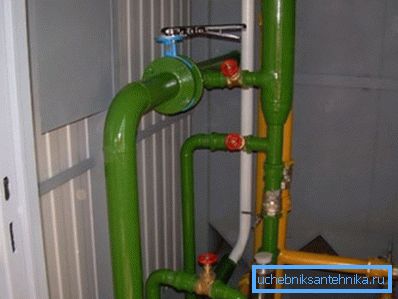

1	víz	zöld
2	gőz	a piros
3	A levegő	kék

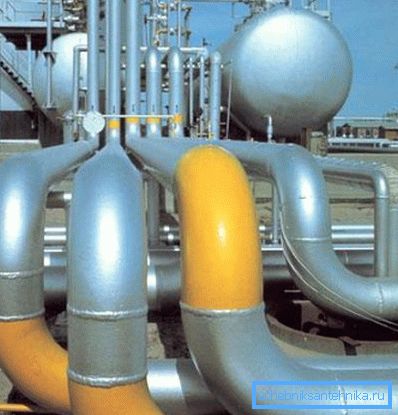

4.5	Éghető és nem éghető gázok	sárga
6	savak	narancs
7	lúgok	lila
8.9	Éghető és nem gyúlékony folyadékok	barna
0	Egyéb anyagok	szürke

Figyelj! A felsorolt ​​színeken és tárgyakon kívül a tűzoltó rendszereket és berendezéseket piros színnel festeni kell, függetlenül azok tartalmától.

Festékbevonási módszerek

Az azonosító színt folyamatos rétegben alkalmazzák az egész felületen vagy külön szakaszokon.

A festékezés módszerét számos szempont alapján választják meg:

• Az objektum helye;
• Csőátmérő;
• Csomagtartó hossza;
• A közösen elhelyezkedő vonalak száma;
• Az ipar biztonságának és életbiztonságának szabályai;
• Ipari higiéniai követelmények;
• A létesítmény légkörnyezetének láthatósága és átláthatósága;
• Maga a tárgy fényviszonyai;
• A személyzet kényelme;
• A terület általános építészeti megoldása vagy együttese.

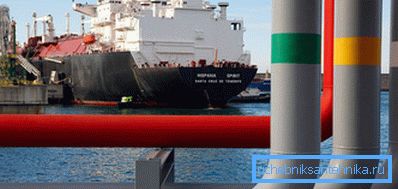

Ha az élénk színek koncentrációja egyik oka miatt elfogadhatatlan, valamint a nagy számú és hosszú kommunikációs műhelyben - a jelölés szakaszokban történik.

Ha a szám a kommunikációs kicsi és hosszuk kicsi, sőt, ha nem rontják a munka a boltokban - por fut szilárd.

A kültéri tárgyakat csak folyamatos réteggel borítják, figyelembe véve a napsugárzás bevonására és egyéb időjárási tényezőkre gyakorolt ​​hatást.

Ha a bevonatot a műhelyekben és a termelési területeken alkalmazzák, akkor ebben az esetben a cső felületének többi részét általában a szoba falainak színére festik. Ugyanakkor szigorúan tilos a többi árnyalat használata a rések kitöltése érdekében.

Figyelj! Abban az esetben, lerakási vonalat a járhatatlan csatornák vagy csatorna nélküli jelölés eljárást alkalmazzuk a következő területeken vizsgálati kamrák és aknák.

Egy másik fontos szabály az, hogy az azonosító táblákat a helyi jellemzők (időjárás, klíma, napelem, láthatóság) szerint alkalmazzák. Ugyanakkor a legfontosabb és legfontosabb helyeken - összeköttetésekben, ágakban, a szelekciós és műszeres helyszíneken, a főút falakon és egyéb akadályokon, padlóin, válaszfalakon, valamint a termelési létesítmények bemenetein és kimenetén áthaladó pontokon helyezkednek el.

Figyelj! A belső tárgyak és a kültéri létesítmények területén történő alkalmazási gyakoriság legalább tíz méter, nyílt vonalakon és csővezetékeken - a terepviszonyoktól függően - 30 és 60 méter között.

A szelvények szélessége közvetlenül függ a csővezeték átmérőjétől. Az objektumok átmérőjű 300 mm-ig - nem kevesebb, mint 1200 mm (négy átmérő) a tárgyak, amelynek átmérője meghaladja a 300 mm - 600 mm-es (két átmérő).

Ha az autópályák méretei valóban nagyok - lehet-e legalább padlót alkalmazni? cső kerületét a szigetelés tekintetében.

Figyelj! A felsorolt ​​alkalmazási szabályok és méretek szükségszerűen megegyeznek a csővezetékek és csővezetékek átmérőivel.

Veszélyes tárgyak

Itt a GOST csak három elsődleges színt hagy:

1. piros - robbanásveszélyes és gyúlékony, tűzveszélyes;
2. zöld - semleges;
3. sárga - toxicitás, toxicitás, mély vákuum, fulladás, radioaktivitás, kémiai égési sérülés vagy csak veszélyes nagy nyomás.

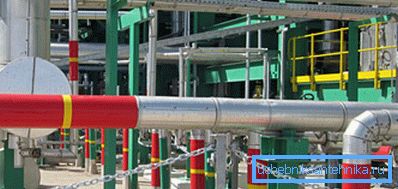

Több kockázati tényezőt tartalmazó anyagokat tartalmazó csövek esetében több gyűrű alkalmazható, vagyis piros és sárga gyűrű lehet egyszerre.

Figyelj! A mély vákuumú vezetékeket, kivéve a csövek és gyűrűk festésére, "Vákuum" jelöléssel kell ellátni.

Ezenkívül az anyag rövid kémiai nevét a gyűrűkön kell feltüntetni, és jelezni kell a mozgásának irányát. Rendszeres és rendkívüli események esetén ez rendkívül fontos, és számos tényezőt érint, amelyek befolyásolhatják az emberek életét.

Különösen veszélyes tárgyak esetében többek között különböző tartalmú figyelmeztető jelzések használatosak, amelyek színét, formáját és tartalmát szigorúan szabályozzák és telepítik. A lemeznek háromszög alakúnak, sárga háttérnek és fekete grafikának kell lennie.

Az ilyen jelek vagy jelek általában a következő anyagokat jelölik:

• Erős mérgek;
• Robbanóanyagok;
• Radioaktív anyagok;
• Egyéb különösen veszélyes vegyületek és azok keverékei, különösen permetezéskor.

Ha a jelzés nem tartalmaz részleteket, akkor egy felkiáltójel egyszerűen a sárga háttéren marad.

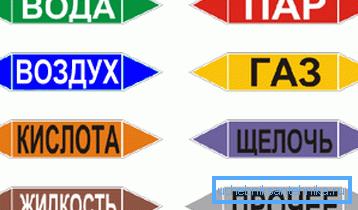

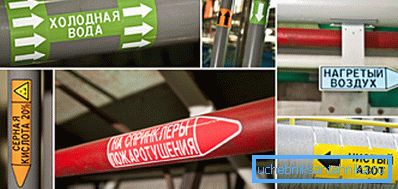

Használjon olyan jelölőlemezeket is, amelyek nem változnak színben, amikor az anyag szivárog. Általában az anyag típusát jelzik, és jelzik a tápközeg mozgásának irányát az éles végek egyikével, néha kétszárú pajzsokkal.

következtetés

A modern ipari és trunk létesítmények baleseteinek rendes működtetése és felszámolása érdekében szükséges az anyagok csővezetéken történő átszállítása. A biztonság érdekében a GOST és az SNiP szerint vannak jelölve, ami világosan megmutatkozik ebben a cikkben szereplő videóban.
