Csővezetékhegesztés: anyagok és technológiák
Milyen anyagokból készült hegesztett csövek? Hogyan néz ki a hegesztett ízületek technológiája minden esetben? Hogyan kell végrehajtani a csővezeték hegesztését a GOST szerint? A cikkben megpróbáljuk megválaszolni ezeket a kérdéseket.
Az anyagok listája
Először is megtudja, mely csövek lehetővé teszik a kapcsolatot hegesztéssel.
- Az acél hagyományos anyag, kissé elvesztette korábbi népszerűségét a polimerek terjedésének hátterében. A szántóföldi körülmények között elektromos és gázhegesztéssel főzött.
Nuance: a horganyzott csöveket célszerűen szálak kötik össze. A hegesztés megtöri a védőcinkréteget a varrás területén.
- A polietilén csövek alacsony hőmérsékletű csavarhegesztéssel vannak összekötve.
- A polipropilén csővezetékeket szintén hegesztették, de ebben az esetben az ízületek nem csikócsuklók, hanem harang alakúak..
Ebben a sorrendben megismerjük a hegesztési technológiát.
acél
Mint már említettük, a villamos energia és a gáz hegesztésre szolgál.
Gázhegesztés
A hegesztőgép két hengerből áll (oxigén és acetilén), egy pár nagynyomású tömlőt és egy gázcsapot szabályozó párral ellátott fáklyát.
Tekintsük át a hegesztés végrehajtásának módját:
- Az égővel ellátott tömlők a hengerekhez vannak csatlakoztatva, majd a szelepek nyitva vannak. A hengerek és a tömlők közötti kapcsolat tömítéséhez fluoroplasztikus alátétet helyeznek a csatlakozóanya alá.
- Az acetilén tápszelep kissé kinyílik az égőn, majd meggyullad.
- Az oxigénellátást szabályozzák, hogy állandó kék lángot kapjanak, és a fény közepesen fényes. Piros színű fáklya: az acetilén elégtelen égése, homályos kék láng - túlzott oxigén.
- A csövek hegesztett éleit felmelegítik, amíg a felület megolvad; ahogy az acél megolvad, a hegesztőhuzalt a fáklya lángjába helyezi. Az olvadékcseppeket a hegesztési mezőre mozgatják, fokozatosan összekötve a csöveket.
Figyelem: a hegesztési munkákat átlátszó szemüvegek és sűrű, tűzálló anyagból készítik. Az utasítás kapcsolódik az a tényhez, hogy az élek melegítése és alulreprodukálása során a piros-forró por és a fém fröccsenés gyakran repül.
A saját kezű hegesztés során a kezdő gázhegesztő elkerülhetetlenül számos problémával jár.
Egyesek döntéseit megpróbáljuk leírni.
- A vágáshoz a cső kívánt szekcióját először fehér fényre melegítik, és a felület kezdetét megolvasztják; akkor, ha az égő fúvókától a csőig terjedő távolság kb. 1 cm, az oxigénellátás egy szeleppel megnő. A fúvókák olvadnak. Egyébként ez a munka kényelmesebb elvégezni, az égőt zseblámpa helyettesíteni: az erősebb zseblámpa mellett lehetővé teszi az oxigén vágási folyamatáramának önálló szeleppel történő beállítását.
Hasznos: nemcsak az acetilén használható a vágáshoz, hanem a rendelkezésre álló propán is. A viszonylag alacsony láng hőmérsékletet kompenzálja a fáklya nagyobb teljesítménye.
- A rögzített varratokat (például, ha egy fülke egy részének egy falának egy részét helyettesíti) tükörrel végzik. Ugyanakkor a látható mozgások látványosságát figyelembe véve folyamatosan ki kell alakítani a cselekvéseiket.

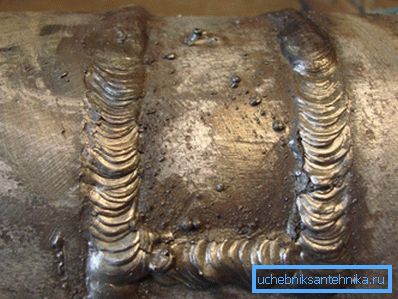

- A nem hajtogatható varrat másik módja az, hogy egy ablakot vágjon egy csőben. Az elülső oldalon egy U-alakú bemetszés készül; akkor a vágott nyelv ki fog kerülni. Miután a varrat belülről hegesztésre került, a nyelv vissza van helyezve és megszórva.
- A vastag falú csövek (3-4 mm vastag falakkal) elvben nem forralnak gázzal. Az ilyen vastagságú fém csak felmelegíti a vágógépet, amelyet, érted, használhatatlan a mi célokra.
Elektromos hegesztés
Az eszközkészlet tartalmaz hegesztő transzformátort, egy pár kábelt és egy tartót az elektródákhoz. A hegesztőelektród egy dielektromos anyaggal bevont vékony acélsáv, amely az elektromos ív hőmérsékletén olvadt salakká alakul.
Miért van szükségünk az elektróda bevonására?
Két ok van.
- A bevonat vastagsága lehetővé teszi, hogy amikor a tartót a csőhöz képest ferde szögben közelítik meg, meggyújtja és fenntartja az elektromos íveket. Anélkül, hogy a hegesztőnek meg kellene tartania a folyamatosan olvadó elektródot a varrástól 0,5-2 mm-re állandó távolságban, ami, látja, kicsit több lenne, mint fárasztó.
- Ezenkívül a bevonatolvadék (salak) megvédi az acélötolót a légköri oxigénnel való érintkezéstől és a teljes szénégetéstől, ami befolyásolná a hegesztés mechanikai tulajdonságait.
A csövek végeinek hegesztése bizonyos fokú készséget igényel: az ív ívének megőrzése, elkerülve az elektróda ragasztását és a csövek falainak égetését, sokkal nehezebb, mint amilyennek látszik.
A vastag falú csövek előzetes lehúzást igényelnek.
Miután a varrat lehűlt, megtisztítják a salakot és vizuálisan ellenőrizik a lehetséges hibákat.
balesetvédelmi
Mind a gáz, mind a villamos energia veszélyes lehet a hegesztő egészségére és életére.
A munkaerő-védelemre vonatkozó szabályokat szó szerint vérben írták, és a nem megfelelőségi költségek nagyon magasak lehetnek.
- A hengerek behelyezésekor vegye le az esküvői gyűrűt és más ékszereket a kezéből, ha viseli őket. A palack véletlen bukása egynél többször, és nem kettő miatt arra a tényre vezetett, hogy egy személy elkapta a gyűrűt a szelepet elvesztette az ujját.
- A helyiséget, ahol a főztartályt felforralják, aktívan szellőztetni kell. Amellett, hogy a festett vagy horganyzott csövek felmelegedése esetén sok rendkívül káros anyag szabadul fel, érdemes megemlíteni a rendkívül robbanásveszélyes acetilén szivárgásának lehetőségét.
- A hegesztőtömlőket nem szabad összekötni. Minden egyes kapcsolat potenciális szivárgás vagy leválasztás pont egy véletlenszerű buktató.
- Az égőfúvóka rendszeres tisztítást igényel. Ha gőzzel, léptékkel vagy fémes fröccsenéssel eltömődik, fordított ütés lehetséges - az acetilén-oxigén keverék robbanása az égőben vagy a tömlőkben.
- A hegesztési maszk még a hegesztéshez is szükséges, nem is beszélve a hegesztési varratokról. Cook vpriglyadku - ez azt jelenti, hogy megszabadulsz egy álmatlan éjszakától, súlyos fájdalomtól a szemembe. Az arcon lévő bőr szintén éget, mint egy napégés: az ív sugárzásának spektruma ultraibolya fényt tartalmaz.
Egyébként: ha hegesztőívvel égeti a szemét, mosson szappannal. Az eljárás kellemetlen és fájdalmas; azonban az égési fájdalom eltávolítja a szappanoldatot.
- Sűrű és száraz kesztyűnél elektromos hegesztéssel kell főzni. Megmentik az égést fröccsenő fémekkel és salakokkal. Ezenkívül a kesztyű nem teszi lehetővé, hogy kezével tartsa a tartót és a földelt csövet.
- A hegesztési munkákat száraz dielektromos alapon kell elvégezni. Ha ez nem lehetséges, akkor legalább magas gumicsizma szükséges.
polietilén
A polietilénből készült hegesztési technológiák nagyon különböznek a fém hegesztési munkáitól.

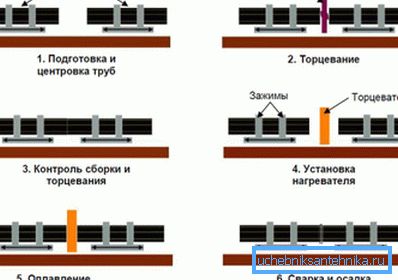

Röviden: a következő műveleteket végezzük:
- Az aljzat nélküli cső vagy cső és a szerelvény szélei szigorúan a hossztengelyhez képest derékszögben helyezkednek el, és tisztítják a forgácsokat, törmeléket és szennyeződéseket.
- Ezután egy lapos fűtőelem (tükör) ellen lerakódnak 200-220 fokos fűtött ragasztóval.
- Miután a polietilén elolvad, a tükör eltávolításra kerül, és a végeket körülbelül 1,5 kgf / cm2 erővel préselik ki. A molekuláris diffúzió a varrás további sorát veszi át: a polietilén olvadék egyetlen egészre változik, és hűtés után a varratnak kevés ereje van a monolit csőből.
Az összeszerelés mennyi ideig hevít és lehűl a hegesztett csövek falvastagságától függ.
Falvastagság mm | A fűtés időtartama, s | A hûtõcsonk nyomás alatt, s |
4.5 | 45 | 6 |
4,5 - 7 | 45 - 70 | 6 - 10 |
7-12 | 70 - 120 | 10 - 16 |
12 - 19 | 120-190 | 16 - 24 |
19 - 26 | 190 - 260 | 24 - 32 |
26 - 37 | 260 - 370 | 32 - 45 |
37 - 50 | 370-500 | 45 - 60 |
50 - 70 | 500 - 700 | 60 - 80 |
Tipp: abban az esetben, ha az olvasó elmulasztja a világos mintázatot - a fűtés időtartama megegyezik a falvastagsággal mért 10 milliméterrel szorozva.
A polietilén hegesztésénél hasznos tudni néhány dolgot.

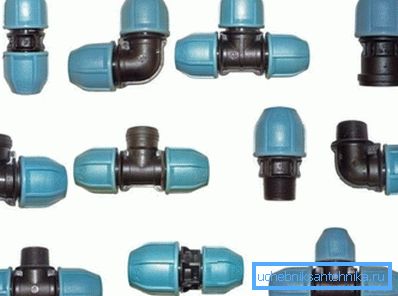

- Ha a falvastagság kisebb, mint 4 mm, a csöveket tömörítéssel vagy elektrofúziós szerelvényekkel lehet összekötni csövekhez. Kivételt képeznek az alacsony fogyasztású alacsony nyomású csővezetékek (pl. A dacha vízellátó rendszer).
- Mechanikus eszközöket használnak a csövek központosításához és rögzítéséhez, valamint a 250 mm-es vagy annál nagyobb átmérőjű csövekhez hidraulikus.
- Szeles időben a csövek szabad végei általában elakadnak. A vázlat befolyásolhatja a hegesztési reflow időtartamát és minőségét.
polipropilén
A polipropilén hegesztésére szolgáló berendezések ugyanazok az alacsony hőmérsékletű forrasztópák. Nem csak: sok készülék egyetemes, és lehetővé teszi mind a polipropilén, mind a polietilén hegesztését.
A hegesztés módja és technológiája azonban némileg eltérõ:
- A propilén fűtőelemét 240-260 fokosra kell melegíteni.
- Olyan fúvókákkal van ellátva, amelyek lehetővé teszik a végek, de a cső külső felületének és a szerelvény belső felületének megolvasztását.

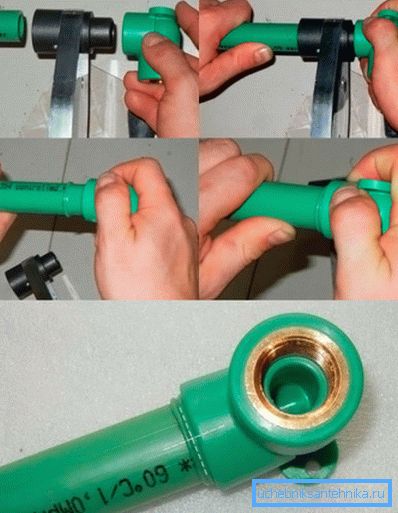

Hogyan épül fel a polipropilén cső feszültségcsatlakozása?
- A csövet be kell illeszteni a forrasztó vasalóba; egyidejűleg a csőcsatlakozásra a fúvóka második oldalára kerül.
- Miután a felületek megolvadtak, a részek sima transzlációs mozgással vannak kombinálva, és egy ideig tartják őket.
A fűtési és hűtési időt a csővezeték átmérője határozza meg.
Cső külső átmérője, mm | A fűtés időtartama, s | A kapcsolat időtartama, sec | A hűtés időtartama, min |
16 | 5 | 4 | 2 |
20 | 7 | 4 | 2 |
25 | 7 | 4 | 2 |
32 | 8 | 6 | 4 |
40 | 12 | 6 | 4 |
50 | 18 | 6 | 4 |
63 | 24 | 8 | 6 |
75 | 30 | 10 | 8 |
Természetesen számos finomság van.
- Az alkatrészek csavarjai a csatlakozáskor nem megengedettek. Az olvadt felületeken hullámot képeznek, ami a nyomás alatti nyomáscsökkentést eredményezheti.
- Az alumínium-erősítésű csövek előszrúzást igényelnek. Az erősítő réteg helyétől függően egy borotvát használnak a cső külső felületének tisztításához, vagy egy lapos vágó, amely kiválaszt egy réteg alumíniumfóliát a fal közepén.
standard
Az acélcsővezetékek és egyéb szerkezetek kézi ívhegesztését GOST 5264-80 szabályozza. A szabályozási dokumentum többsége különböző típusú varrások vázlata, megjegyzésekkel és ajánlásokkal.
Jelöljünk ki néhány közös pontot.
- Kétoldalas varrásnál (ez különösen a nagy átmérőjű, jelentős üzemi nyomáshoz tervezett csővezetékek kivitelezésénél fogva), a hátsó oldalról történő forralás előtt a varrat gyökerét a salakról egy tiszta fémre húzzák.
- A csövek hegesztett végei legfeljebb 0,5 mm vastagságban, legfeljebb 4 mm falvastagsággal, 1 mm vastagsággal 4-10 mm vastagsággal és 10% -os falvastagsággal, de legfeljebb 3 mm-rel nagyobb vastagsággal moshatók egymástól.
- Ha a csatlakoztatott csövek falának vastagsága több mint 1 mm, a vékonyabb cső falai 1-4 mm, több mint 2 a 4-20 mm-es falaknál, és 20-30 mm-nél nagyobb falaknál, akkor a vastagabb csövet előzetesen őröljük kívülről a varrat összehangolása érdekében.
következtetés
Reméljük, hogy az olvasó számára kínált anyag hasznos lesz. További információ arról, hogyan lehet hegeszteni a csővezetékeket ebben a cikkben található videó. Sok szerencsét!
