Elektrotechnikai csövek - tulajdonságok és alkalmazás

Az elektromos bekötés nemcsak a tudást és az eszközöket igényli, hanem bizonyos anyagokat is. Ezenkívül fontos, hogy a vezetékek felhalmozódását megfelelően elosztsuk egymás között, így később kényelmesen dolgozhat velük.

Olyan módon telepíthető, hogy kívülről nem látható (rejtett opció), vagy állandó hozzáférése van hozzá (nyitott módszer).

Az elektromos csövek típusai

Az első lehetőség könnyebb telepíthető, könnyen karbantartható és megbízható. A második speciális dobozok, csövek, fém hajlékony vezetékek, szerkezeti üregek használatát követeli meg.

A munkavédelem és a tűzvédelem szabályai szerint ajánlott elektromos vezetékeket üzemeltetni speciális elektromos termékekben, például csövekben.

Különböző típusú anyagokat gyártanak és különböző anyagokat használnak fel erre a célra, bizonyították hasznosságukat az építőiparban és más iparágakban. A termékek ára lehetővé teszi korlátozás nélkül történő használatát.

Műanyag - PVC és HDPE

Függetlenül attól, hogy milyen módszert alkalmazzon, úgy dönt, hogy használja ezeket az anyagokat a következő csövekkel:

• Hullámos;
• sima kemény;
• megerősített rugalmas, amely lehetővé teszi a különféle berendezések működési kábelének védelmét;
• kettős falak víz vagy talajba történő beépítéshez, amikor nagy keresztmetszetű és optikai hálózatot (csak HDPE) kell elhelyezni.

Az elektromos szerkezetek általános tulajdonságai a mechanikai károsodással, szigetelő tulajdonságokkal szembeni ellenállóképességük, a különböző hőmérsékleti viszonyoktól való ellenálló képességnek is tulajdoníthatók (-20 ° C-tól + 90 ° C-ig).

Általában két típusról van szó:

• kábelvezető szondával;
• szonda nélkül.

Az elektromos PVC cső polivinil-kloridból készül, a folyamatos extrudálással. Ez az anyag tűzálló tulajdonságokkal rendelkezik, méretei: O16-50 mm, hossza - 3 m.

Az előnyök a következők:

• képes ellenállni a mechanikai sérüléseknek;
• megfelelő merevség;
• kis lineáris tágulási együttható.

Tipp: a PVC-csövek a legjobb PVC-nek bizonyultak, amikor az elektromos vezetékeket a beton alá helyezték.

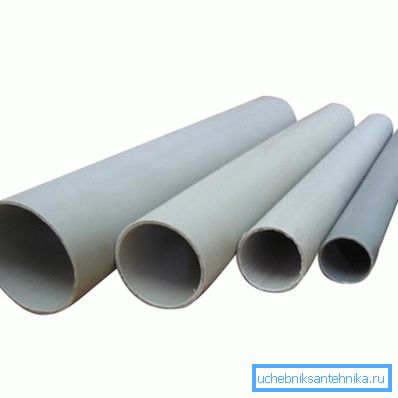

A merev sima termékeket további mechanikai védelemként és kábel szigetelésként használják. Ezt használhatja a falak és a mennyezet kábelezésére, amelyek gyenge éghető építőanyagaiból készülnek.

Az ilyen termékek válogatása a piacon nagyon nagy:

• kemény sima;
• páncélozott;
• Hullámos;
• sima merev, amelynek gyártására önhordó polivinil-kloridot használtak.

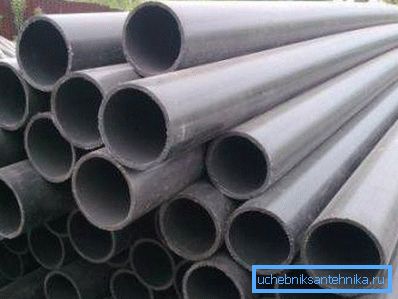

A PND Elektromos Cső képes ellenállni a vegyi anyagoknak. Azonban az anyagnak nincs elegendő ütésállósága, és nagy permeabilitása is van.

Az ilyen csővezetékek:

• vízellátás;
• elektromos vezetékek;
• szigetelő kábel elhelyezése a talajban;
• háztartási szükségleteket.

felszerelés

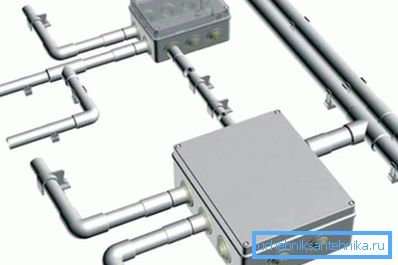

A saját kezét kell elhelyezni, figyelembe véve a PVC tulajdonságait. Például jó fagyállósága lehetővé teszi a telepítést még -30 ° C-on is.

Tipp: figyeljen az ízületekre, amelyeket le kell zárni, hogy ne kapjanak port, olajokat, technikai emulziókat, és ne kondenzálódjanak.

A felhalmozódott nedvesség eltávolítása érdekében a csöveket a rajzoló dobozok irányában elforgatva kell elhelyezni. Ha az alapzatba vagy az épület aljzatának kommunikációjába épít, akkor irányítsa a tömítést szigorúan vízszintesen.

Célszerű a legrövidebb utat megtartani, a legfontosabb az, hogy elkerüljék az autópálya károsodásának veszélyét.

Tipp: ha a kábeleket merev PVC csövekben 2 m alatti mélységben rögzítjük, ez utóbbi védelme érdekében 800-1000 mm vastagságú betonréteg szükséges.

A termékeknek védelmi korlátként kell szolgálniuk az elektromos kábel különböző mechanikai hatásairól a vezetékezés különböző módjaiban.

Ezért szükséges az SNiP, a tűzvédelmi szabályok és a villamos berendezésekre vonatkozó szerelési előírások betartása:

1. A helyiségeken belül és azon kívül a telepítést az elektromos berendezések tartóállványain végzik.
2. Az utasítás lehetővé teszi a -5 ° C és +60 ° C közötti hőmérséklettartományban való működést, a következő üzemmódban megengedett a működés: -25 ° C-tól +60 ° C-ig.
3. A nyitott változat lehetővé teszi a helyiségeken belüli és kívüli telepítést bármilyen tűzveszélyességi fokon.
4. Rejtett telepítés a falakon, a mennyezeten és a padlón csak az alapon lehetséges, nem éghető anyagokból. A csőszerelést is beton masszákban is elvégezhetjük.

acél

Az elektromos acélcső képes megvédeni a vezetékek és kábelek mechanikai igénybevételét. Általában faanyagok és olyan helyiségek felszerelésére használják, amelyekre a tűzbiztonságra nagy követelményeket szabnak.

Ezeknek a termékeknek a köre nagy, az alábbiakban a menetes acél elektromos csövek fő típusai vannak, ahol a menet egyik végéből van vágva, és a csatlakozó a másikhoz van szerelve:

Nem lakkozott acél elektromos csöveket is gyártanak. Általában a modell hossza 3 m.

PVC hullámpapír

A GOST szerinti elektrotechnikai hullámcsövek az elektromos, telefon és televíziós kábelek védelmére szolgálnak. A könnyű hajlítás bármely irányba történő felhasználása esetén felfüggesztett mennyezetek és egyéb szerkezetek elektromos munkálataihoz is alkalmazható, ahol nincs lehetőség a merev dobozok és rendszerek felszerelésére. Nyitott és rejtett vezetékekhez használt termékek.

A hullámosított elektromos alkatrészek működése meghaladja a fél évszázadot. Segítségükkel biztosítható a biztonságos rendszerek biztonsága és a kábelezés egyszerű telepítése. A termékek eltérő átmérővel rendelkezhetnek - 16-63 mm és falvastagsággal.

Ez utóbbi esetben ez hatással van arra a terhelésre, amellyel ellenállnak. Az anyag önkioltó műanyag-PVC, amely nem engedi meg a tűz terjedését a szerkezet mentén tűz esetén.

következtetés

Kényelmes elektromos rendszerek a kábelek és vezetékek elhelyezéséhez nagymértékben megkönnyítették a fektetés és kábelezés munkáját. Ezenkívül számukra további védelmi akadályt jelentenek számukra.

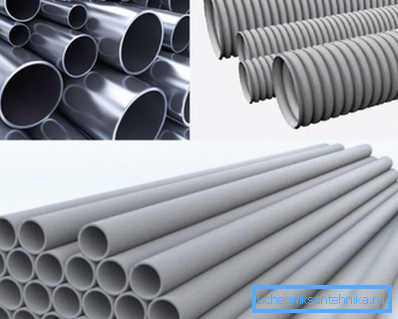

A gyakorlatban az acélból, HDPE-ből és PVC-ből használt csövek szintén hullámosíthatóak, ami növeli képességeit.

A jelen cikkben szereplő videó segít megtalálni a témával kapcsolatos további információkat.
