Elosztó elosztó háztartási fűtéshez

A magánház független önálló fűtése hasznos dolog, de csak akkor, ha jól szabályozott. Néha előfordul, hogy magas színvonalú kazánt kaptak, és a vezetékeket megfelelően forrasztották, és nem volt elég meleg a házban.

Ennek a bosszantó félreértésnek az oka gyakran az, hogy hiányzik egy elosztási csomópont, amely kézzel vásárolható vagy elkészíthető, de lehetetlen, hogy racionálisan elosztják a fűtést közepes és nagy házakban.

Helyi elosztó fotója keringtető szivattyúval.

Miért telepíthet egy gyűjtőt?

Alapvető műszaki oktatás után könnyű összehasonlítani az egyszerű dolgokat. A kazánból kilépő fúvóka átmérője gyakran sokkal kisebb, mint az egyes pontokra ható csövek átmérőinek összege. Egyesek megpróbálják kompenzálni ezt egy erőteljes keringető szivattyú telepítésével, de minden rendszernek van a lehetősége, és ha figyelmen kívül hagyja, akkor a rendszer meghibásodik, vagy az üzemanyag-fogyasztás drasztikusan megnő.

Hogy világosabbá tegyük, nézzünk egy példát. A falra szerelt háztartási gázfűtők többségének kimenete?

Tegyük fel, hogy 3 pontot táplál:

  1. fali radiátor rendszer;
  2. indirekt fűtőkazán;
  3. kontúr meleg padló.

Az egyes pontokhoz tartozó betáplálócsőnek 1 hüvelyk keresztmetszete van. Nyilvánvaló, hogy a cső? nem lesz képes teljes mértékben biztosítani a 3 hüvelykes csöveket, egyszerűen nincs elég hűtőfolyadék.

Gyári sárgaréz kollektor.

Vannak esetek, amikor a radiátor bekötése normálisan működik, de csak addig a pillanatban, amikor a meleg padló be van kapcsolva. Ezután a radiátorok kissé melegek és a padló nem melegszik. Egy erősebb kazán nem lehetséges, a legtöbb esetben elegendő a fűtési rendszer elosztócsövének felszerelése.

Eszköz és működési elv

Lehet, hogy már észrevette, hogy a forgalmazók ára erősen ingadozhat. Sok tényezőtől függ, de a működtetés elve és az egység általános eszköze ugyanaz minden modell esetében.

Hogyan működik a fűtőtest

Valójában a disztribútor olyan közbenső tartály, amelyben a hűtőközeget összegyűjtik, mielőtt a rendszerbe kerülne. Ha megmagyarázza az ujjait, akkor képzelj el egy hordót, amelyben több lyuk készül, és egy lyuk van telepítve minden lyukra. Most szabályozhatja a folyadék áramlását a csapokból.

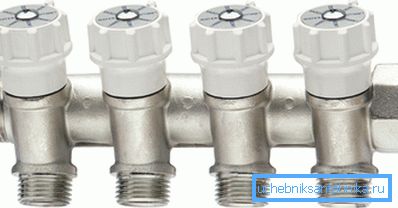

Nyomásszabályozó szelepek.

Természetesen azt mondtuk, hogy eltúlzott, a valóságban az elosztó fésű egység sokkal összetettebb. Annak érdekében, hogy a rendszer jól működjön, egy anyai kapacitás beágyazott bemenetekkel nem elegendő.

Itt vannak beépítve a szelepek, az elzáró szelepek a légtelenítéshez, a hűtőfolyadék-szabályozáshoz szükséges hőmérők és a nyomásmérők. Komolyabb rendszerekben az általános cirkulációs szivattyú mellett külön szivattyú is telepíthető minden egyes ágra.

Ezenkívül a teljes körű kollektor legalább 2 tartályból áll. Az egyik fésű felelős a hűtőfolyadék áramlásától, a másik pedig a visszatérés szabályozásához. Ennek eredményeként lehetőség van a hűtőfolyadék áramlási sebességének beállítására minden egyes ágon, plusz szükség esetén az ág teljes kikapcsolása.

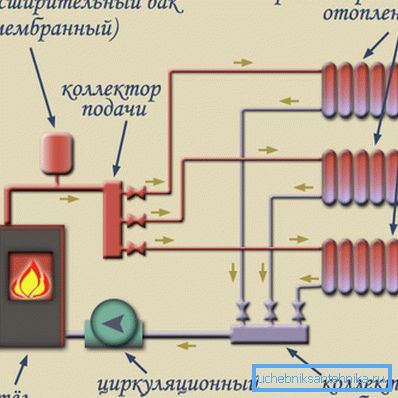

A szelepek beépítésének általános terve.

Kétféle szelep

A modern disztribútorok általában két fő típusra vannak felosztva, elsősorban célként és méretben különböznek egymástól.

Az első osztályú egységek nagy teljesítményű fűtési rendszerek telepítésére szolgálnak. A fűtési rendszer ilyen elosztócsövét a kazánházban szerelik fel, és 2 térfogatú fésűvel rendelkezik, amelynek keresztmetszete 100 mm-től kezdődik.

A kazánházban lévő berendezések.

A fûtõszivattyú minden fúvókájára egy további keringetõ szivattyú van a fûtõrendszerhez, az elzáró szelep mellett. A visszatérő csővezeték csak szabályzókkal van ellátva. Az ilyen rendszerek megkülönböztető jellemzője az úgynevezett hidraulikus nyilak jelenléte.

A Hydroarrow simább, hirtelen cseppek nélkül lehetővé teszi a hűtőközeg elosztását a különböző fűtőkörök között. Ez egyszerű, nagy átmérőjű cső, több vezetékkel. A szerelési kézikönyv sem okoz nehézséget, valójában rövidzárlat van kialakítva a tápláló és visszatérő fésűk között.

A második típus egy helyi rendszer, amelyet kis helyiség, egy helyiség vagy blokk fűtésére terveztek. Alapvetően a berendezés áramköre nem különbözik egymástól. Csakúgy, mint az első esetben, 2 fésű, betáplálás és hátramenet van telepítve.

De ha a kazánház elosztói úgy vannak megtervezve, hogy a hideg folyadékot forrósággal helyettesítsék, akkor a helyi készülékek csak meleg és hűvös vizet kevernek össze, és futtatják a rendszerbe.

Helyi elosztó a padlófűtésnél.

A hidraulikus nyilak funkcióját gyakran egy további keringtető szivattyú hajtja végre. A hőmérsékletkülönbségnek köszönhetően a munkahelyen meleg víz jut, és hideg vízzel keveredve elindítja a rendszerbe. Első pillantásra az egész szerkezet szükségtelenül bonyolultnak tűnhet, de ez a design lehetővé teszi a hő optimális elosztását a házban.

Fontos: A fenti terv nagyméretű rendszerekhez készült. Egy kis ház esetében ezek a nehézségek feleslegesek, csak egy helyi rendszer van 3-5 fiókhoz.

Hidraulika nyomásmérővel.

Önszerelési tippek

Elosztó cső a saját kezét melegíti fel, hogy könnyen összegyűjtse. Mint már megértettük, maga a tervezés meglehetősen egyszerű és egyszerű.

Az egész kérdés az, hogy hány kiegészítő funkciót szeretne építeni a rendszerbe.

Acél fésűk.
  • Ha a kazánházban történő elhelyezésre szánt forgalmazóról beszélünk, akkor ezeket a konstrukciókat állandó, kellően magas hőmérsékletre és nyomásra kell tervezni.. Ellenáll az ilyen vizsgálatok csak fém. Ezért az ilyen rendszerek tervezéséhez elektromos hegesztésre és a természetesen főzni képes képességekre van szükség.
  • Maga az anyacső konfigurációja, amelyen a rendszer kimenetei alapulnak, nem számít sokat. A tapasztalatok közül azonban ajánljuk a négyzet vagy téglalap alakú csövek használatát. Kerek is használható, de nehezebb megnevezni és főzni.
  • A helyi rendszer nem rendelkezik ilyen szigorú követelményekkel, ezért összegyűjti a megfizethetőbb anyagokból.. Jelenleg a polipropilén csövek és szerelvények a legalkalmasabbak a kézműves körülmények között történő önszereléshez. Forrasztópáka bérelhető, olló megvásárolható, a telepítési utasítás mindenki számára elérhető.
A négyzetes csövekből álló egység.
  • Kezdje a hidraulikus nyilak gyártásával. Amint korábban említettük, ehhez alkalmas egy szokványos cső, amelynek átmérője meghaladja a munkacső átmérőjének háromszorosa mindkét oldalán. A hidraulikus tűben 5 következtetés készül, az első a levegő elvezetésére felül, a következő kettő a kazán csatlakoztatásához. A fennmaradó pár szolgál a csatlakozások összekapcsolására.
  • Az elosztó kimeneti és visszatérő fésűk teljesen azonosak.. Az egyetlen különbség lehet a fúvókák helyén. Ha mindkét fésülésnél a csövek felfelé vagy lefelé mennek, akkor jobb, ha egy csekk-mintázatot rendeznek. Egyszerűen fogalmazva, a felső comb fülét az alsó szerkezethez képest a fele felével kell elmozdítani. Így kényelmesebb lesz a csövek csatlakoztatása.
A forgalmazó kerek csövekből.

Tipp: Ha jó eszköze van, nagy vágy és arany kezek vannak, akkor a fűtési elosztó csőcsatlakozóval a saját kezével nem forrasztja a nehézséget. De gyakran sokkal nyereségesebb és gyorsabb, hogy külön-külön megvásárolja az építkezés minden részletét, és összeszereli őket a helyszínen, sokkal olcsóbb lesz, mint összeszerelni egy összeszerelést.

Szerelőfésű rendszere.

A videón részletesebb információkat talál a fűtési gyűjtők témakörében.

következtetés

Mielőtt a készüléket saját kezével vásárolná vagy tervezné, ki kell számolnia a rendszer jellemzőit az adott helyiséghez. A tartalékkal készített kollektor nem okoz kárt, de ha kisebb hibát követ el, akkor minden munkát hiába hajtanak végre. Ezért, ha maga távol van a hőtechnikától, akkor jobb, ha a számítást egy szakemberre bízza, az ilyen szolgáltatások ára nem jó, de a hiba többet fog okozni.

Elosztó beépített hidraulikus tűvel.
