Fém-műanyag csövek csatlakoztatása: 3 módja megbízható

Az esetek többségében különféle polimer csövek használatosak vízellátó és fűtési rendszerekhez. A műanyag típusától függően az egyik vagy másik konstrukció szerelvényei használhatók össze. Fogadjunk részletesebben arról, hogyan lehet a fém-műanyag csövek összekapcsolását a saját kezünkkel.

A vízvezeték-rendszerek előnyei

Nem is olyan régen, minden vízvezeték-rendszer fémcsövekből készült.

Most azonban ez az anyagot fém-műanyag váltja fel, amely számos előnnyel jár:

• könnyű telepítés;
• különböző vegyszerekkel szembeni ellenállóképesség;
• a termelési folyamat környezetbarát jellegét;
• képes ellenállni a magas belső nyomásnak;
• rugalmasságot biztosít, hogy kevesebb tengelykapcsoló használható;
• nincs korrózió és lerakódás az alkatrészek belső felületén;
• hosszú élettartam;
• alacsony ár

De vannak hátrányai:

• nagy hőtágulási együttható;
• a fém műanyagot az ultraibolya sugárzás elpusztítja.

Dokkolási módszer kiválasztása

A csövek összekötése fém-műanyagból, de mint más polimer részekből, szerelvények segítségével készül. Az általuk szerzett típusoktól függ, hogy az összeszerelés módja milyen.

Mindegyiküket részletesebben meg kell vizsgálni.

1. módszer: Kompressziós vegyületek

Ebben az esetben a fémcsövek összekötése sárgarézből készült krimpelő szerelvényekkel készül. Másik neve a csatlakozás.

Az ilyen típusú dokkolás előnyei, hogy nem kell további eszközöket vagy berendezéseket vásárolni a munkához. Két csavarkulcs elég ahhoz, hogy meghúzzák a krimpelő anyákat.

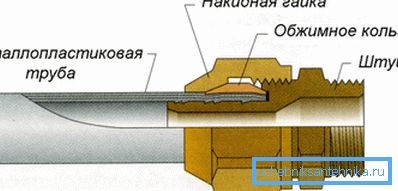

A szerelvény három részből áll:

• szerelés;
• osztott gyűrű;
• sapka.

Figyelj! Összecsukható a fém-műanyag csövek összekötése a tömörítő szerelvényekkel. Szükség esetén szétszerelheti a vízvezeték-rendszert, és újra felszerelheti a szükséges változtatásokat vagy kiegészítéseket.

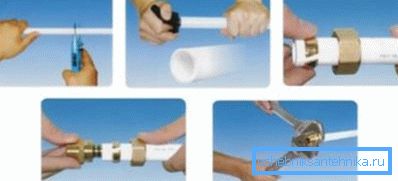

A telepítési utasítások rendkívül egyszerűek:

1. A kívánt hosszúságú darabot elválasztják a fém-műanyag résztől. Az üresnek legalább 10 cm-re kell lennie a vágástól.
2. A vágást speciális olló ollóval vagy fémparral végezzük. Ez utóbbi esetben a szegélyt ki kell tisztítani. Ne feledje, hogy a vágást szigorúan derékszögben kell elvégezni, különben nehezen lehet szoros illeszkedést elérni.
3. Ezután egy anyát helyezünk a végére (a szálat a vágóoldal felé kell irányítani) és egy tömítőgyűrűt.
4. Ezután a rész vége egy speciális leolvasó eszközzel kerül feldolgozásra:

• a belső csíkot a kalibrációs oldal eltávolítja (kb. 1 mm távolságra);
• a másik oldalán a sweep eltávolították a külső csiszolást.

1. A szerelvény be van helyezve a fém-műanyag részbe, majd a tömítés rá van helyezve és az anyát csavarták. Először a munkát manuálisan végezzük el, majd egy csavarkulccsal. Ne használjon jelentős erőt a rögzítéshez, különben az anyag megsérülhet.

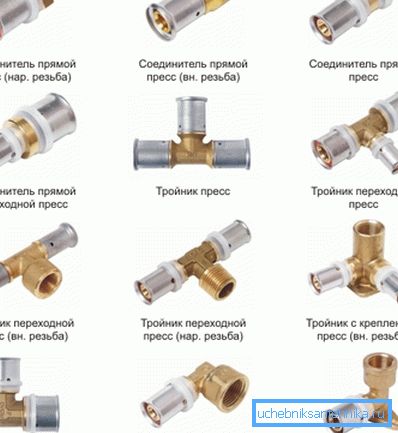

2. módszer. Csatlakoztassa a sajtolt szerelvényeket

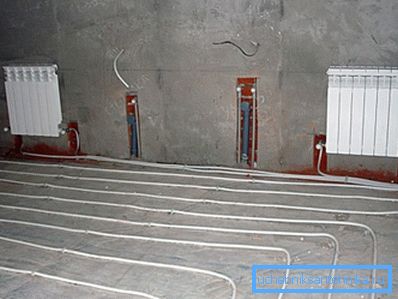

Ez az opciós dokkolás a vízellátó rendszerek és a padlófűtés rendezésére szolgál. A fém-műanyag csövek ilyen csatlakozóit olyan esetekben alkalmazzák, amikor a csővezeték betonfalba van burkolva, vagy a padló alatt esztrich alá esik.

A kötés megbízhatóbbá válik, de maga a telepítés bizonyos képességeket igényel a mestertől, valamint egy speciális eszköz - présfogó.

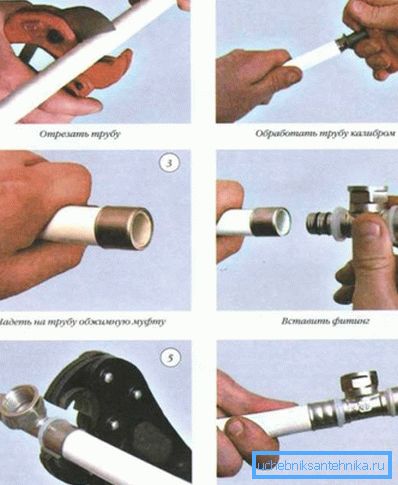

A munkát a következő sorrendben végezzük:

1. A megfelelően vágott cső végét egy emelővel dolgozzák fel: a belső és a külső csiszolást eltávolítják.
2. A kalibrátor ellenőrzi a rész belső átmérőjét.
3. A szerelvény beszerelése előtt győződjön meg róla, hogy benne vannak a dielektromos tömítés és a tömítőgyűrűk.
4. A krimpelő hüvelyt behelyezzük a részre, és egy tömítéssel ellátott szerelvényt helyezünk be.
5. Ezután a tengelykapcsolót présfogókkal a csőre kinyomja. Győződjön meg róla, hogy a behelyezett fúvókák megfelelnek annak a résznek az átmérőjével, amelyen a szerelvényt beszerelik.

Figyelj! A fémhüvely újra krimpelése nem ajánlott. Kívánatos, hogy minden megtörtént az első alkalommal, különben szivárgás lehetséges, ami miatt újra be kell kötni ezt a csomópontot.

Vannak olyan típusú sajtolt szerelvények, amelyek mereven fel vannak szerelve. Ebben az esetben a fúvóka telepítési mélységének ellenőrzése egy speciálisan kialakított ablak segítségével történik.

3. módszer. Dokkolás csúszó csatlakozókkal

A fém-műanyag csövek összekapcsolásának második és harmadik módszere hasonló, de az utóbbi esetben a kullanók mellett egy bővítőt is használnak, amely növeli a felhasznált alkatrész belső átmérőjét, mielőtt az illesztést beszereli.

A kapcsolat állandó, hermetikus és nagyon megbízható. Olyan padlófűtési rendszerek telepítésére szolgál, amelyeket beton megoldással kell betölteni.

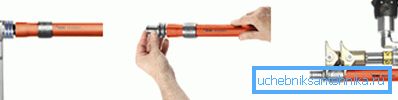

A munka a következőképpen történik:

1. A csövet levágják, majd egy tömörítő hüvelyt helyeznek rá.
2. A fém-műanyag rész végét egy bővítővel bővítjük, majd beillesztjük.
3. A csatlakozást préseléssel préseljük.
4. Megbízható és tartós kapcsolat kész.

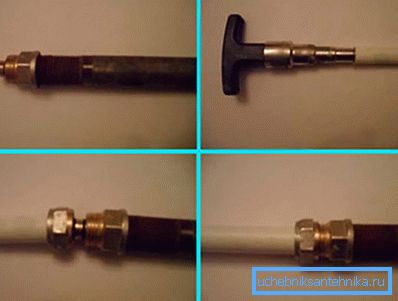

Polimer csövek összekötése fémmel

Néha különféle anyagokból készült csöveket kell csatlakoztatni. Például, hogy összekapcsolja a helyi vízellátást egy lakóház központi fémvízi moguljával. Ebben az esetben krimpelő szerelvényre és kaliberre van szükség.

Figyelj! Annak érdekében, hogy a műanyag cső csatlakozása nem menetes fémmel működjön, nem működik. Csak a csővezeték meghatározott átmérőjéhez tervezett különleges alkatrészeket kell használni.

A telepítés a következő:

1. A fém rész menetére egy csavarmenet vagy különleges tömítő polimer szalag van feltekercselve. A szerelvény menetes része rá van csavarva.
2. A tömörítő anya és a tömítőgyűrű a fém-műanyag részen nyomja, majd a szétszedőket levágják a széle.
3. Ezután a műanyag elem elcsúszik a szerelvény felett, amely a fém részhez van rögzítve.
4. Az anyát az illesztésen rögzítik, lezárva a csatlakozást.

Csőhajlítási módszerek

A csatlakozás mellett fontos, hogy megfeleljen a fém-műanyag alkatrészek hajlításának megfelelő technológiájának.

Négy különböző módja van:

1. Kézzel. Ebben az esetben különös gonddal kell eljárni, hogy ne legyen hiba az inflexiós ponton, ami a csővezeték akadályozásához vezethet.
2. Tavasszal. Ezt az eszközt hardverraktárakban értékesítik. A rugó be van helyezve, majd hajlítás történik.
3. Hajszárító használata. A forró levegő fémplasztikus könyökének hatása könnyebb. De gondosan kell dolgoznia vele, különben fennáll annak a veszélye, hogy megolvasztja az anyagot.

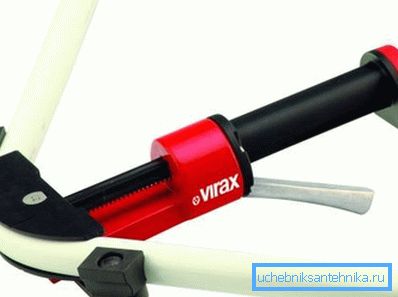

4. Egy speciális csőhajlító segítségével. Ez egy professzionális eszköz, amely segít Önnek abban, hogy bármilyen méretű részt hajlítsa megfelelő és erőfeszítés nélkül.

következtetés

A dokkoló polimer alkatrészek egymással, valamint a fém-műanyag csövek összekötése fémekkel - a munka egyszerű, de felelős. A helyes működéstől függ a vízellátó rendszer feszessége és tartóssága. További részletek erről a cikkben található videóban találhatók.
