Fém-polimer csövek: ismerkedjen meg az előnyökkel és

A fém-polimer csövek összetett csövek, amelyek egyszerre több komponensből állhatnak: egy polimer cső, egy hálós fém keret vagy egy megerősítő réteg alumíniumfólia.

Az ilyen típusú fúvókák számos osztályozása létezik, amelyek anyagokban, gyártási technológiákban, valamint rendeltetésükben és műszaki paramétereikben eltérhetnek.

A fotó - népszerű nézet

A cső polimer teste hőre lágyuló műanyagból készül. A keretnek keresztirányú és hosszanti elemeket kell tartalmaznia. A hosszirányú elemek a fúvókához képest koncentrikusan vannak elrendezve, a keresztirányúak egy bizonyos szöggel egyszerűen bepattannak a hosszirányúakra, ezáltal spirálokat képeznek.

Fő alkalmazások

Az ilyen csövek hatóköre meglehetősen széles.

  1. A legfeljebb 40 mm átmérőjű, alumíniumfóliával megerősített csöveket általában a lakó- és közműágazatban használják, nevezetesen a vízellátó, fűtési és szennyvízrendszerek.
  2. A nagyobb átmérőjű fémpolimerek elágazó csöveit elsősorban csővezetékek lefektetésére használják, valamint a különböző korrozív közegek (lúgok, savak, valamint magas sókoncentrációjú termékek) szállítására használt csővezetékek.
A csöveket sajtoló szerelvényekkel csatlakoztatják.
  1. Ezt a típusú csövet a ritkaföldfémek és a nemvasfémek földalatti és heapos kioldódásaként használják.
  2. Az utóbbi időben a fúvókákat a pneumatikus szállítás és a hidraulikus szállítás rendszerében használják.
  3. Az épületek szilárdságának támogatásaként ezeket az elemeket a tengeri infrastruktúrában használják.

Alapfém polimer csövek típusai

Először is meg kell határozni az alumíniumfóliával megerősített csövek fő típusát. Ezen elemek anyaga a PERT és PEX típusú polietilén, amelyet speciális extrudálási eljárással dolgoznak fel.

Az alumíniumfólia vastagsága csak néhány tized milliméter, a fólia speciális ultrahangos hegesztéssel van hegesztve.

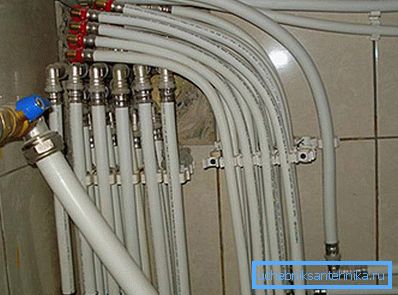

Fémcső

Műszaki paraméterek

A többrétegű fém-polimer csövek számos minőségi mutatóval rendelkeznek, amelyek közül érdemes megemlíteni a következőket:

  • alumínium fólia hegesztési szilárdságát;
  • a polimer nagy tapadása fém alapanyaggal;
  • a fúvóka alacsony felületi érdessége;
  • a keret kereksége és a polimer egyenletes eloszlása ​​a teljes kerületen, mind a külső, mind a belső rétegeken;

előnyök

Az alumínium fóliával megerősített termékek számos vitathatatlan előnnyel járnak:

  • magas korrózió és kémiai ellenállás;
  • a csőcsatlakozások egyszerű telepítése és megbízhatósága;
  • nagy hőmérsékleti tartomány. Ez a kérdés az ismételt fagyasztás +95 Celsius fok körüli;
  • nagyfokú rugalmasságot, valamint bizonyos forma megőrzését, beleértve az ívelt formákat is.

hiányosságokat

A hátrányok közé tartozik:

  • a mechanikai sérülés nagy valószínűsége;
  • alacsony hőmérséklet ellenállás;
  • alacsony fáradási szilárdság, különösen a PEX csövek esetében.

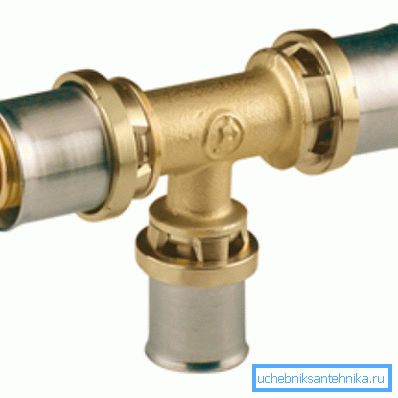

Nyomja meg a fémcső felszerelését

Tipp Kérjük, vegye figyelembe, hogy a fűtési rendszernek szánt csövekhez további tanúsítvány szükséges. A műszaki dokumentációnak jeleznie kell a gázok behatolásának ellenállását.

Fém-polimer csövek, merev hálós kerettel megerősítve

Az ilyen típusú csővezetékek gyártási technológiája jelentéktelen különbségek lehetnek. Az általános dolog egy megerősítő keret jelenléte, amelyet kifejezetten egyedi elemekből, beleértve a huzalokat és csíkokat is tartalmaznak, és amelyet merevség jellemez.

Az automatizált gyártósor az alábbi technológiai összetevőkből állhat:

  • egy extruder, amelyet a polimer feldolgozására használnak;
  • speciális hegesztőgép, amely a fémkeret hegesztéséhez szükséges;
  • a cső külső és belső falainak hűtőrendszere;
  • a csővezetékek fő geometriai paramétereinek korszerű ellenőrzési rendszere;
  • Speciális húzóeszköz a csővezeték húzásához a szállítószalag mentén;
  • vágóeszköz, amely lehetővé teszi a kívánt hosszúságú termékek vágását;
  • gördülőasztal, amely a kész minták mozgatásáért felelős.

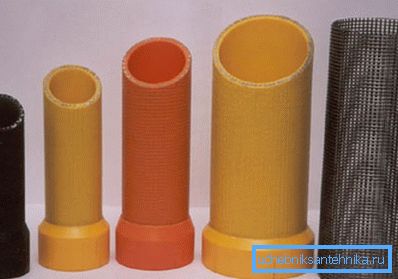

Fém-polimer csövek, merev hálós kerettel megerősítve

Az ilyen termékek gyártására vonatkozó utasítások számos alapvető lépést tartalmaznak. A hosszirányú elemek folyamatosan mozognak a gyártósor mentén, a mozgást egy speciális húzóeszköz végzi.

A keresztirányú erősítést a hosszirányú elemek egy bizonyos frekvencián feltekercselik. Azokban a helyeken, ahol a keresztirányú, azaz a gyűrűs és a hosszirányú vasalás metszi, a csöveket hegesztéssel (érintkezési módszerrel) hegesztik.

Figyelj! Az ilyen típusú hegesztés megvalósításához egyedi hengeres görgős elektródot használnak.

A már hegesztett keret belép az extrudáló üregbe, amely már olvadt polimerrel van töltve. Annak érdekében, hogy a nagyon magas felületi minőségű csövek belső átmérője legyen, vagyis alacsony érdességjelzőkkel, a termelésben polírozó tüskét használnak, amely önálló hűtést biztosít.

A hűtési folyamatot akkor hajtják végre, amikor a cső áthalad az alakító hüvelyen.

A fém-polimer csövek minőségi mutatói, amelyeket merev hálós kerettel megerősítettek, megkülönböztethetők:

  • a csövek fém vázelemeinek speciális szilárdsága;
  • a vázelemek összes hegesztett illesztésének szilárdsága;
  • a fúvóka belső felületének alacsony érdessége;
  • a polimer egyenletes eloszlása ​​a kerület mentén.

Az ilyen fúvókáknak számos tagadhatatlan előnye van:

  • nagy szilárdság;
  • korrózióállóság és vegyi támadás;
  • kis súly;
  • kellően hosszú üzemidő.

Ezeknek a csöveknek számos hátrányuk van, amelyeket meg kell említeni:

  • a gyártástechnológia összetettsége;
  • alacsony rugalmasság;
  • a szilárdsági tulajdonságok csökkenése a munka hőmérsékletének növekedése és csökkenése között.

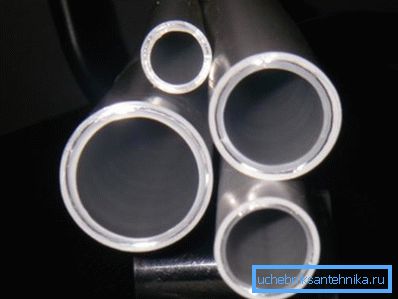

Metalpolymer csőszakasz

E két típus ára kissé eltér, ezért a választás más paraméterek függvénye. A fémtermékek nagy szilárdságot és kémiai ellenállást biztosítanak, amely lehetővé teszi Önnek, hogy saját kezűleg szennyvíz- és fűtési rendszereket hozzon létre.

következtetés

Ma fém-polimer csöveket használnak mindenütt. A fémpolimerekből készült csővezetékek évtizedek óta működtethetők. A speciális galvanizáló oldatokkal bevont csővezetékek kémiai és korrózióállóságának maximalizálása.

Az ilyen csövek szilárdsága többszörösen magasabb, mint a polimer anyagoké, ez egy különleges erősítő fém keret miatt érhető el. Ebben a cikkben bemutatott videóban további információkat talál a témáról.
