Forrasztásos műanyag csövek: egy lépésről lépésre útmutató
A műanyag csöveket jelenleg mindenütt használják. Ezek olcsóbbak, mint a fémek, nem hajlamosak a korrózióra, elég megbízhatóak, és amelyek végül meghaladják a választást az irányukban. Beszéljük, hogyan történik ez a cikk.
Forrasztási típusok
Forrasztás vagy, ahogy ezt a folyamatot is nevezik, a polipropilén csövek háromféle módon hegeszthetők:

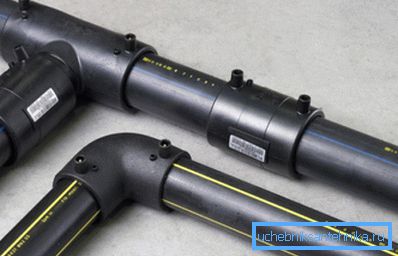

- Elektromos szerelvényekkel. Ebben az esetben a csövek csatlakoztatásához speciális szerelvényeket használnak, amelyek rézgyűrűvel rendelkeznek, két külső vezetéken a belső részen. A szokásos hegesztőgép csatlakozik hozzá, a réz hatására az elektromos áram felmelegíti és megolvasztja a műanyagot, megbízhatóan tömíti az ízületet. Gyorsan és hatékonyan, de nagyon költséges megvalósítani.
Tipp: Az elektromos szerelvényeket ipari használatra ajánljuk. Ebben az esetben a teljesítmény szintje magasabb lesz, mint az összekötő elemek ára és a drága eszközök kötelező jelenléte.
- „Hideg”. Itt a csővezetékelemek összekötését agresszív ragasztóval alkalmazzák az ízületekhez. A készszerkezet szilárdsága nem kisebb, mint a hegesztett, de alkalmazási körét csak a hidegvízellátó rendszer korlátozza, a szennyvíz, a melegvíz és a melegvízellátás nincs kizárva.
- Polyphusic vagy "egy harangban". Ez a legkülönfélébb forrasztás a háztartási használatra tengelykapcsolóval és speciális forrasztópáccsal. Részletesebben elemezzük.
Stepwise végrehajtás
A forrasztásra vonatkozó utasítások egymást követő lépések formájában kerülnek bemutatásra:
1. lépés: Szerszámkészítés
A legfontosabb eszköz egy forrasztópáka a forrasztó csövekhez, a polipropilént felolvasztja a dokkoló alkatrészekkel.
Tipp: ne vásároljon a belföldi igényekhez egy drága eszköz nagy teljesítményű megvásárlására. Ez a paraméter csak a fűtési sebességet érinti, de nem a kapcsolat minőségét.
A nehezen elérhető helyeken a hegesztést egy speciális alakú egység végzi. Ez kiküszöböli annak lehetőségét, hogy egyszerre két fúvókát csatlakoztasson, de segítségével könnyebb megjavítani egy sérült autópályát.
Önnek is szüksége lesz:
szerszám | kinevezés |
Speciális fúvókák | Csatlakozó a csövek és tüskék olvasztó szerelvények olvasztásához |

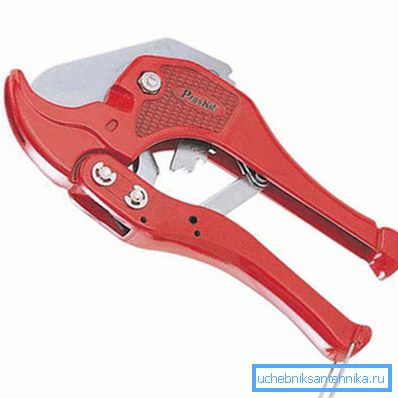

Csővágó | Lehetővé teszi egy egyenletes vágást egy kézmozdulattal. |
villanyborotva | Eltávolítja a megerősített réteget |
aceton | Megsemmisíti a csomópontot |
Marker vagy ceruza | Alkalmazza a szükséges jelölést |
Szalagméret | Minden szükséges mérést elvégez |
rongy | Eltávolítja a véletlenszerű műanyagcseppeket a fúvókákból. |
Tipp: olyan termékek esetén, amelyek átmérője meghaladja a 40 mm-t, vágófűrészt kell használni. Mivel a csőlapátok egyszerűen nem vesznek ilyen nagy részt.
2. lépés: jelölés és vágás
A polipropilén csöveket általában tekercsekben értékesítik. Ez azt jelenti, hogy egy darabból álló hosszú terméket kapsz, amelyet a tervezése szerint kényelmes szegmensekké kell vágni.
Ehhez:
- Mérje meg a mérőszalaggal a kívánt hosszúságot.
- Adjon hozzá néhány millimétert az elolvadt alkatrész kompenzálásához és jelzéshez.
- Szigorúan merőleges a termékre, amit a vágóhoz hozunk, és egy sima mozdulattal vágunk.
3. lépés: Csővezeték feldolgozása
Mielőtt a csövet behelyezné a fűtött csatlakozóba, bizonyos állapotba kell hoznia:
- Ha megerősített termékeket használ, egy borotva segítségével a felső műanyag réteget el kell távolítani, és el kell távolítani az alumíniumfóliát. Az üvegszál erősítésével vagy távollétével ezt az elemet kihagyja.
Tipp: A megerősített csöveket csak akkor kell megvásárolni, ha fűtési rendszert tervez. Minden más esetben csak pénzpazarlás lesz.
- Kést vegyen le a cső külső csiszolásából. Ez megakadályozza, hogy a megolvadt szél a részek közötti összeköttetés során felszakadjon.
- Aceton zsírtalanított hegesztés. Ellenkező esetben a fennmaradó szennyeződés csökkentheti a csatlakozás szorosságát.

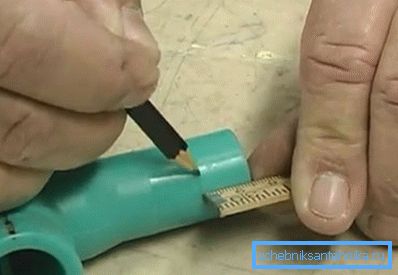

- Mérjük meg a távolságot a szélektől a szerelvény mélységéig, plusz 2 mm-rel az elolvadt rész kompenzálására, és állítsuk be a referenciajelet. A csövet be kell illeszteni a tengelykapcsolóba.
3. lépés: Telepítse és bekapcsolja a készüléket
- A forrasztó vasat egy lapos kemény helyre helyezzük.
- Csatlakoztatunk egy hatszög vagy keresztcsavarhúzóval a rögzítő, a fémcsatlakozó és a tüske függvényében.
- Állítsa be a kívánt hőmérsékletet a következő táblázat szerint és kapcsolja be a készüléket:
hőmérséklet, körülbelülC | hatás |
95 | nincs |
140 | A termék elveszíti erejét, rugalmasabbá válik |
260 | A polipropilén elolvad |
- Várjuk, hogy a jelzőfény kigyulladjon, jelezve a megfelelő fűtési fokot, és folytassa a forrasztást.
Tipp: az eszköz fűtése után kikapcsolhatja az egyik spirálot. A kívánt hőmérséklet fenntartásához elég lesz, de így megtakaríthatja az energiafogyasztást és csökkenti a készülék kopását.
4. lépés: Forrasztás
Most, hogy mindent megtalálsz, amire szüksége van, és készen áll a használatra, és a forrasztópasztát a polipropilén olvadáspontjára melegítik, ami 260 Celsius fok, megkezdjük a hegesztést:
- Helyezze be az előkészített csőszakaszt a csatlakozóba a csövek csatlakoztatásához a jelzett jel szerint. Nem szabad a terméket 10 foknál nagyobbra forgatni.
- A hátoldalon, hasonlóan, a szerelvényt a tüskére helyezzük.
Tipp: Tekintettel arra, hogy a szerelvény falának vastagsága általában nagyobb, mint a csőé, ajánlatos valamilyen hátrányt okozni a fűtés során. Ez szinkronizálja az olvasztási folyamatot.
- Várjuk, amíg az alkatrészek szélei megolvadnak, és egyfajta görgőt képeznek, amit úgy hívnak, hogy megragadják. A következő táblázat megmutatja a különböző átmérőkhöz szükséges időt:
Szelvényméret, mm | Fűtési idő, a | Forrasztási idő, a | Hűtési idő, kb |
16 | 5 | 4 | 3 |
20 | 5 | 4 | 3 |
25 | 7 | 4 | 3 |
32 | 8 | 4 | 4 |
40 | 12 | 6 | 4 |
50 | 18 | 6 | 5 |
63 | 24 | 6 | 6 |
75 | 30 | 8 | 8 |
90 | 40 | 8 | 8 |
110 | 50 | 10 | 10 |
160 | 80 | 15 | 15 |

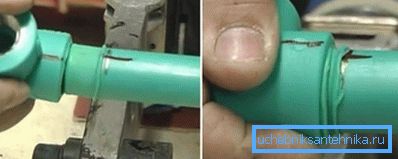

- Miután a megadott idő telt el, gondosan eltávolítjuk az alkatrészeket, és gyorsan csatlakoztatjuk őket a tengely mentén. Ebben az esetben semmiképpen nem lehet megfordítani, mivel az eredmény olyan hajtások, amelyek megszakítják a kapcsolat szorosságát.
- Tartjuk őket egy ideig, ami a fenti táblázatban is megtalálható, és hagyjuk őket. A kapcsolat készen áll.
Tipp: a fúvókákon lévő folyékony műanyag cseppecskék esetén ne próbálja meg kést késsel tisztítani, következésképpen egyszerűen megrongálhatja a teflon bevonatot. Jobb újra bekapcsolni a forrasztópálcát, és újra megolvasztani őket, óvatosan távolítsa el őket egy rongyal.
következtetés

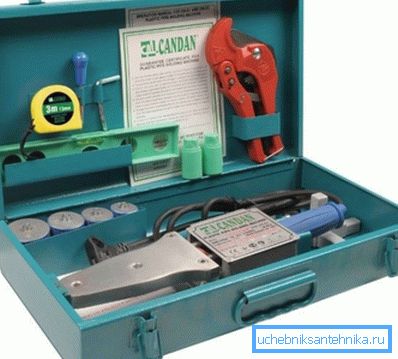

A polipropilén csövekből álló csővezeték igen jól felszerelhető anélkül, hogy különleges képességekkel rendelkezne. Ehhez különleges forrasztópáka és számos egyéb kísérő eszköz szükséges, amelyek egyébként gyakran megtalálhatók a csomagban. Figyelembe kell vigyázni a fent leírt utasításokra, és eljuthatunk a munkához, ahol fontos az összes tevékenység figyelmessége és pontos végrehajtása.
A jelen cikk videója további információkat közöl a bemutatott anyagokkal, a forrasztható csövek egyszerűek.
