Fűtési csövek: áttekintés 3 lehetőségről autonóm éghajlati

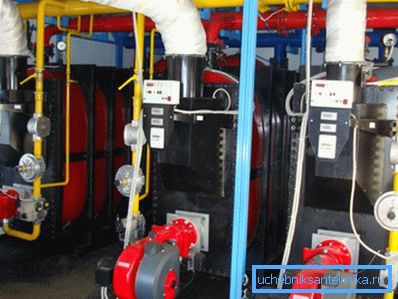

Vízmelegítő rendszer kialakításához nagy teljesítményű fűtőkazánra és kiváló minőségű radiátorokra van szükség. De nem kevésbé fontosak a fűtési csövek, amelyek a hűtőfolyadék szállítását szolgálják, és összekapcsolják az összes szükséges elemet egyetlen hálózattal.

A legmegfelelőbb alkatrészek kiválasztására vonatkozó utasításokat az alábbiakban ismertetjük.

a követelmények

Mielőtt megválaszolná, hogy mely fűtési csöveket kell használni, meg kell határozni azoknak a részeknek a legfontosabb műszaki jellemzőit, amelyekre a vásárlás során figyelmet kell fordítani.

Ezért a vízfűtéshez használt csővezetékek és szerelvényeknek meg kell felelniük a következő követelményeknek:

Figyelj! A fentiek nem minden kritérium a csövek kiválasztására. Különösen ne felejtse el helyesen kiválasztani az alkatrészek méretét (különben az akkumulátor és a kazán fúvókái egyszerűen nem csatlakoznak a csövekhez). Jelentős hatással van a vételárra, és van egy gyártója.

Például a cseh termékek az Ecoplast kiváló tulajdonságokkal és igen kedvező árúak. Hát és az utolsó - a kezek egyszerű telepítése. Az acélcsövek, jóllehet a tartós, de rugalmas polimer részek sokkal könnyebben átjárhatók a szobákon és a dokkolón egymással.

Annak érdekében, hogy könnyebben eldönthesse, mely csövek szükségesek a fűtési rendszerhez, néhány lehetőséget megfontolunk részletesebben.

Termékek fajtái

1. lehetőség: acélból

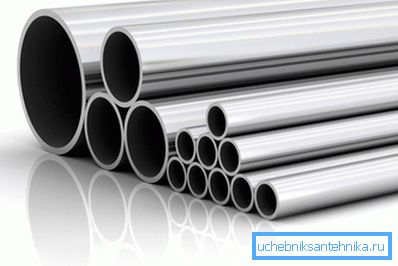

A hagyományos szénacélból készült csöveket nagyon hosszú ideig a vízvezeték- és fűtési rendszerek gyártására használják.

Ez annak köszönhető, hogy két tulajdonsága van:

• a legnagyobb szilárdság - a részek ellenállnak a 20 atmoszféra feletti víz belső nyomásának, és nem buknak össze a külső és a belső fizikai hatásoktól, beleértve a sokkot is;
• kiváló hőállóság - a csövek megőrzik integritását, még akkor is, ha a víz több mint 150 Celsius fok felett van felöntve.

Figyelj! Ezek a számok csak tájékoztató jellegűek. Ha acélcsöveket telepít a fűtési rendszerbe, ez nem jelenti azt, hogy a mérnöki hálózat ellenállna az ilyen terheknek. A gyenge kapcsoló lehet fúvókák, csapok, szivattyúk, szűrők stb.

Másrészt az ilyen részek használatát fokozatosan elhagyják, mert az előnyök mellett az acélnak számos jelentős hátránya van:

1. Érzékenység a korrózióhoz. A falak átmérőjétől és vastagságától függően az acélcsövek fűtési rendszerekben 10-20 évig tarthatnak, ezután használhatatlanná válnak. És arról beszélünk, hogy rozsda keletkezik mind a csővezetékeken belül, mind azon kívül.

Tipp Az éghajlati hálózat külső részeinek a környezet negatív hatásától való védelmére a banális alapozó és a védő zománc segít. A festékeket időről időre lefedve festékkel jelentősen meghosszabbíthatja az életét.

1. A belső keresztmetszet csökkentése. Az acélcsövek ásványi lerakódások, rozsda-részecskék és egyéb elemek eltömődését okozzák a működés során. Idővel csökken a kapacitásuk, ami negatívan befolyásolja az éghajlati rendszer működését.

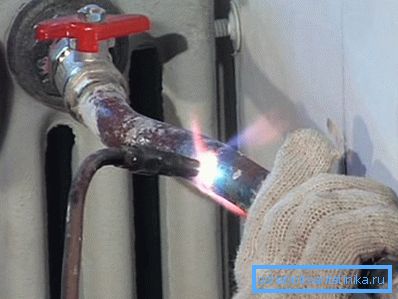

2. Telepítési nehézség. A telepítés során különleges felszerelést kell használni a hajlításhoz és a részek összekapcsolásához, valamint bizonyos készségek és képességek működtetéséhez gázégővel.

Egy másik pont a nem esztétikus megjelenés. Az acél felhúzók nem teszik lehetővé a falakon és a padlón való elrejtést, így mindig láthatóak lesznek. Annak érdekében, hogy esztétikus megjelenést biztosítsanak, használjon különféle képernyőket és párnákat a fűtőcsövön.

A legnépszerűbb és leghatékonyabb módja az autópályák beépítése a gipszkartonból. Ez a módszer tökéletesen elrejti az összes nem esztétikus megjelenést, még akkor is, ha a fűtőcsövek közötti távolság elég nagy.

Figyelj! Az acél mellett vannak öntöttvas csövek a fűtéshez. Azonban a gőzbe gyakrabban használják a vízfűtési rendszereket, mint az ipari üzemekben lévő hőcserélők tervezésénél.

Opció 2. Nemesacél

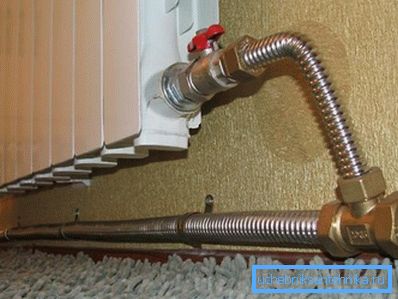

Az acél részek hátrányai, amelyeket az előző részben említettek, nem rendelkeznek rozsdamentes csővel a fűtéshez. És nem csak az anyag más összetételéről beszélünk, hanem egy teljesen más formáról.

Íme néhány, a modern rozsdamentes acélcső jellemzői, amelyeket az éghajlati rendszerek felszereléséhez használnak:

• 0,5 mm vastag falvastagsággal tökéletesen meghajlították őket, és megtartják a belső keresztmetszet átmérőjét a hajlításnál, elkerülve a gyűrődést;
• nagy szilárdságú szilikon tömítésekkel ellátott szerelvényekhez;
• a hőszivattyú belső nyomását 15 ° C-ot meghaladó hőmérsékleten tartsa legfeljebb + 150 Celsius fokig.

Ezeknek a részeknek csak egy, de jelentős hátránya van - a rozsdamentes csövek meglehetősen drágák. Ezért az éghajlati rendszerek legelterjedtebb telepítése műanyagot kapott, számos előnnyel és igen kedvező áron.

3. lehetőség: Polimerek

A fűtési hálózatok rendezéséhez használható műanyag csövek piaca meglehetősen változatos.

A következő fajták népszerűek:

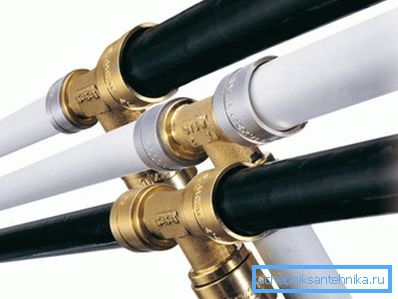

1. Fém műanyag. Ezeket a csöveket széles körben használták a magánépítésben a XX. Század végén, de most népszerűsége jelentősen csökkent. Az a tény azonban, hogy bár a fóliával megerősített csövek elég erősek, a tömítések és élettartam az összekötő elemek egymáshoz való csatlakoztatásához használatosak.

A sajtoló szerelvények segítenek elkerülni a problémákat, de speciális eszközök és készségek szükségesek a velük történő munkavégzéshez.

Ami a fémcsövek műszaki jellemzőit illeti, azok:

• maximális nyomás - 12-15 atmoszféra;
• hűtőfolyadék hőmérséklete - 95 Celsius fokig.

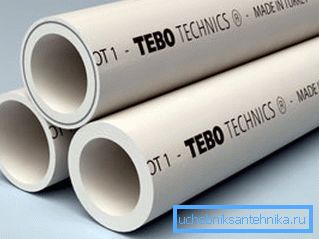

1. polipropilén. Az ilyen műanyagból készült csöveket sokkal gyakrabban használják. Különbözőek a megnövekedett tartósságban, de nem szeretik a hőhordozó túl magas hőmérsékletét.

Ugyanaz a korábban említett ecoplasztikus anyag képes a folyadékot 20 atmoszféra alatt nyomás alá helyezni, azonban ha a víz hőmérséklete 95 ° -ra emelkedik, akkor ez a szám azonnal 6-ra csökken.

A polipropilén kiválóan alkalmas önálló gáz- és elektromos kazánokba történő beépítésre. Azonban a városi lakások telepítése a központosított hűtőfolyadékkal jobb megtagadni, mert a víz kalapács könnyen elpusztíthatja az éghajlati hálózat.

Tipp A fűtéshez jobb a megerősített polipropilén használata. Ez nemcsak tartósabb, hanem alacsonyabb hőtágulási együtthatóval is rendelkezik. Lehetőség van megfelelően hosszú csőszakaszok beszerelésére kompenzáló hurkok vagy kanyarok használata nélkül.

1. Térhálósított polietilén. Ezeknek a csöveknek a fő minősége a rugalmasság. Tartsa nyomását 10 atmoszférának, 80 fokos hőmérsékleten.

Ideális önálló radiális típusú huzalozási rendszerekhez. Szintén széles körben használják a padlófűtés rendszerek elrendezésében.

Eladjuk öblök formájában, így bármilyen hosszúságú szegmenseket helyezhet el. Ezeket egy esztrichekbe lehet bevágni, de biztosítani kell, hogy ne legyenek egyetlen illeszkedő csatlakozás betonba, különben szivárgás esetén szét kell szedni az esztricheket.

A kábelezés típusai

Bármilyen csővezetéket választott a fűtésre és a vízre, megfelelően telepítse őket. A munkát oly módon kell elvégezni, hogy a hűtőfolyadék egyenletes eloszlását biztosítsa a rendszer valamennyi radiátorán és más elemén.

Számos közös lehetőség létezik:

1. Fűtés egy csőben. Ezt a típusú kábelezést korábban a lakóépületek építésében használták. Egy másik név Leningrád. Ez egy csőgyűrű, amely a ház peremén helyezkedik el, és amelyhez a radiátorok párhuzamos vagy egymás utáni rögzítésűek.

Ez a legegyszerűbb rendszer, amely minimális számú csövet és szerelvényt igényel.

Ennek a megoldásnak a hátrányai nyilvánvalóak:

• a termosztátok termosztátok egyes helyiségeiben a hőmérséklet szabályozására való képtelenség;
• ha a radiátor elromlik vagy szivárog, akkor nem cserélheti vagy javíthatja meg anélkül, hogy leállítaná az egész klímatechnikai rendszert és leengedi a hűtőfolyadékot;
• A kazánhoz közelebb álló fűtőtestek jobban felmelegszenek a távoli helyiségekben elhelyezett elemeknél, ezért helyesen kell kiválasztani a fűtőkészülékek szakaszainak számát.

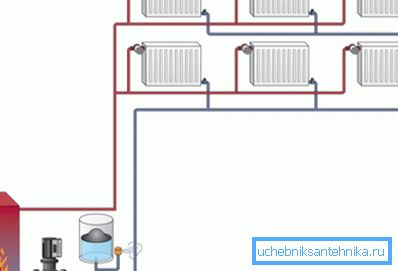

1. Kétcsöves elrendezés. Ebben az esetben egy fővezeték biztosítja a hűtőfolyadékot a radiátorokhoz, és a második visszatérő áramlás a hűtött folyadékot a fűtőkészülékbe szállítja.

Bár a kétcsöves szerelési módszer drágább, előnyei nem fogják Önt lemondani a választásukról:

• a fűtési rendszer összes elemét egyenletesen melegítik;
• Automatikus vagy kézi szabályozószelepek segítségével növelheti vagy csökkentheti az akkumulátorba áramló folyadék mennyiségét, ezáltal megváltoztathatja a helyiség hőmérsékletét;
• ha szivárgás következik be, akkor a sérült területet daruval le lehet vágni anélkül, hogy átfednék a hűtőfolyadék áramot a rendszer más elemeire.

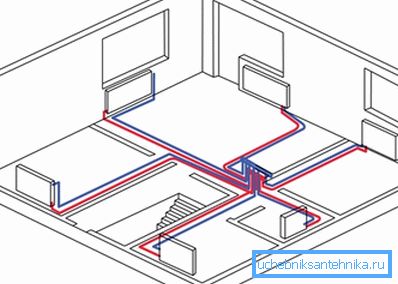

Figyelj! A fentiek mellett egy háromcsöves fűtési rendszer, valamint négycsöves és radiális. Ezek meglehetősen egzotikus megoldások, amelyeket olyan esetekben alkalmaznak, amikor a hőhordozó különböző hőmérsékleteivel (pl. Radiátorok és padlófűtési rendszerek) több fűtőrendszert kell szervezni.

következtetés

A fűtési csövek kétségtelenül fontos elemei a fűtési rendszernek, hiszen az éghajlati hálózat tartóssága és hatékonysága függ a minőségétől, a feszességtől és az erőtől. Annak érdekében, hogy ne legyenek problémái a 10-15 éves üzemben, vásároljanak jó minőségű szerelvényeket, szelepeket és egyéb alkatrészeket is, amelyek szükségesek a beszereléshez.

További információ a magánház mérnöki rendszereinek tervezéséről a videóban olvashat ebben az anyagban.
