Fűtési rendszer kényszerkeresztéssel magánházban: problémák
Hogyan lehet fűtési rendszert kényszerített forgalomba helyezni saját kezével? Milyen kérdések és problémák merülhetnek fel a munka különböző szakaszaiban? Hogyan válasszunk ki egy szivattyút a szükséges kapacitással és az optimális átmérőjű csövekkel? A cikkben megpróbáljuk megválaszolni ezeket a kérdéseket.
Csövek és radiátorok kiválasztása
Elkezdjük az anyagok, elemek és csővezetékek méretének kiválasztásával.
anyagok
A vízmelegítés kényszerkeresztéssel önálló áramkört jelent, amely semmilyen módon nem kapcsolódik a központosított hálózathoz.
Meg kell tisztázni: általában az áramkört a hidegvíz rendszerhez kapcsolják, és jumpert töltenek vízzel. A hűtőfolyadék betöltése után azonban a jumper biztonságosan lezáródik.
Ha igen - a fűtési paraméterek kiszámíthatóak, stabilak és biztonságosak még a legkiszolgáltatottabb modern anyagok esetében is:
- Az áramkörben lévő nyomást 1,5-2,5 kgf / cm2 értéken tartják.
- Az ellátási és visszatérő csővezetékek jellemző hőmérséklete 70/50 C.
A fűtési rendszer legjobb választéka polipropilén, alumínium fóliával erősítve. A megerősítésre nem annyira szükség van az erősségre vonatkozó megfontolásokból, hanem azért is, mert kompenzálja a polipropilén lineáris terjeszkedésének nagy együtthatóját melegítés közben. (Lásd még: Polipropilén csövek: Jellemzők.)
A fűtőkészülék optimális célokra, - alumínium rész radiátor.
Az okok?
- Ez egy tisztességes megjelenés, amely megfelel bármilyen helyiségtervezésnek.
- Megfizethető ár (300 rubelenként).
- Magas hőelvezetés (kb. 200 watt per szakasz 500 mm-es mellbimbó-távolsággal).
méretek
A csövek belső átmérőjének ésszerű minimális értéke:
Kontúrterv | Belső átmérő |
Radiátor kimenet | 15 mm |
Töltsön akár 50 métert | 20 mm |
Töltés több mint 50 m | 25 mm |
Felhívjuk figyelmét, hogy a polipropilén külső átmérővel van ellátva, ami kb. 5-7 mm-rel nagyobb, mint a belső átmérő. A megadott belső átmérők megfelelnek a 20, 25 és 32 mm méretnek.
szivattyú
kiválasztás
Mi legyen a szivattyú egy kényszerített fűtési rendszerhez? Nyilvánvaló választás egy olyan eszköz, amelynek nedves rotorja van, alacsony sebességű és megengedhető teljesítménykiigazítás (lépés vagy sima). (Lásd még az Egycsöves fűtési rendszer leírását: jellemzők.)
A szivattyú két legfontosabb paramétere az általa létrehozott nyomás, és ennek a nyomásnak megfelelő áramkör hidraulikus ellenállása.
Milyen értékeket kell leállítani?
- A maximális hidraulikus ellenállás az ésszerű hosszúságú kör - 1-2 méter. Ennek megfelelően egy magánház számára (ha persze nem épít egy palotát, amelyben nemzetközi konferenciákat rendeznek), elegendő 4 méteres nyomás, amely minden híres gyártó fiatalabb berendezéseire jellemző.
- A kapacitás úgy van megválasztva, hogy az áramkörben lévő teljes hűtőközeg kb. 20 percen belül áthaladjon a szivattyún. (vagyis a szivattyú kapacitása köbméterenkénti órában a hűtőközeg térfogatának háromszorosa).
A teljesítmény kiszámításához a kazán vagy az áramköri szakasz hőtermelésére is van egy alternatív terv.
G = Q / (1.163 * Dt) formátumra csökkenti, amelyben:
- G - a kívánt teljesítmény köbméterben óránként.
- Q a kazán vagy áramkör kilowattban kifejezett hőteljesítménye.
- 1.163 - a víz átlagos hőteljesítménye.
- Dt a delta hőmérséklet az áramlás és a visszatérő cső között. A 70/50 szabványos értékeken könnyű kiszámolni, egyenlő 20-mal.
Tehát a 36 kW-os kazán teljesítményével az ésszerű minimális teljesítmény 36 / (1,163 * 20) = 1,55 m3 / óra.
felszerelés

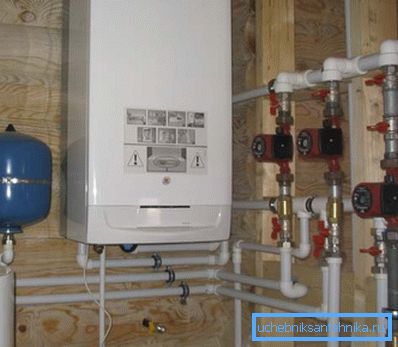

Hogyan helyezhetsz szivattyút a kezedbe a ház erőltetett fűtése során?
Általában nincs túl sok szabály itt.
- A nedves rotoros szivattyú szigorúan vízszintes tengely pozícióval van felszerelve.
- Mivel a motor hűtésének és a csapágyak kenésének a funkciója a hűtőfolyadékra van állítva, a szivattyú rendkívül érzékeny a minőségére. Innen - még egy sürgető ajánlás: a kényszerű áramlású fűtőkörnek tartalmaznia kell egy gyűjtőtartályt (a legegyszerűbb verzióban - egy durva szűrő), amely közvetlenül a szivattyú előtt van felszerelve.
- A szivattyút és a szűrőt a szivattyú többi részéből leválasztják egy pár szelep segítségével, amely lehetővé teszi az üreg tisztítását vagy a szivattyú eltávolítását minimális hőátadó közeggel.
- Ha a szivattyú egy olyan rendszerbe van beszerelve, amely rendszeres időközönként természetes keringés mellett működik, akkor a töltőátmérővel megegyező átmérőjű áthidaló a csatlakozók és a szivattyú között marad. Az áthidaló golyó visszacsapó szeleppel vagy szeleppel van felszerelve.
Kiegészítő felszerelés
Az iszapszivattyú mellett a kényszerfűtési rendszernek tartalmaznia kell:
- Tágulási tartály. A kontúr bármely pontján helyezkedik el, ahol nincs turbulencia. A tartály térfogata megközelítőleg 10% -a lehet az áramkör térfogatának.
- Nyomáscsökkentő szelep, amely megakadályozza a cső szakadását, amikor a tágulási tartály túlcsordul.
- Nyomásmérő nyomásszabályozáshoz.
- Automatikus légtelenítő.
- Légcsatorna (Mayevsky daruk vagy hagyományos szelepek) az áramkör felső pontjain (beleértve az alacsonyabb csatlakozású radiátorok forgalmi dugóit).
rendszerek
Nyilvánvaló, hogy a fűtési rendszer kényszerkeresztéssel történő meghatározását elsősorban a ház konfigurációja határozza meg. Adunk azonban példaként néhány népszerű megoldást.
Ebben a diagramban:
szám | eszköz |
1 | üst |
2 | A tartály túlcsordulása esetén ürítse ki a csatornába |
3 | Nyitott tágulási tartály |
4 | szivattyú |
5 | Reset az áramkör leengedéséhez |
6 | Töltés (takarmány) |
7 | Daruk Mayevsky |
8 | radiátorok |
9 | Töltés (visszatérés) |
10 | csatornahálózat |
11 | A szelep a jumper hideg vízzel |
12 | Hidegvíz rendszer |
13 (a) | Radiátor elzáró szelepek |
14 | Kiiktatja a radiátor betétek között |
Ez a rendszer érdekes, mivel lehetővé teszi egy további alacsony hőmérsékletű áramkör kialakítását. A hőmérséklet csökkentése érdekében egy termosztáton keresztül egyenes vonalú vizet és egy visszavezető víz visszavezetését alkalmazzák.
következtetés
Reméljük, hogy az olvasó számára javasolt anyag segíteni fog neki saját fűtési rendszerének kialakításában. A mellékelt videóban a szokásos módon további információkat talál. Sok szerencsét!
