Fűtőkábel a lefolyóhoz

Télen a tető jegesedése gyakran előfordul, és az olvadék víz megolvad és lefagy, hogy lógó jégcsapokat képezzen. De ez nem csak baleseteket fenyeget, az árokban megfagyott víz elpusztíthatja, mert a víz megolvad, amikor lefagy. Ne lepődj meg, ha látod a fagyos téli reggelen, hogy a vízelvezető rendszered felrobban. Ebben az esetben javításra van szükség, ami pedig előre nem látható hulladékokhoz vezet.

A hideg téli időszak kezdete előtt gondoskodni kell arról, hogy az ilyen bajok ne forduljanak elő. De mit lehet tenni, hogy a folyadék a vízelvezető rendszerekben ne fagyjon le és a jégcsapok ne formálódjanak? Meg kell szerveznünk a fűtési csatornát. Ez nem csak megőrzi, hanem védi Önt és háztartását a balesetektől. Ez segít a fűtőkábelnek a vízelvezetéshez. Tájékozódjunk, melyik kábel a lefolyó számára jobb választani, és hogyan lehet a teljes rendszer fűtését saját kezével.

Ahonnan fagy és jégcsapok jelennek meg

Hol jön a jég a tetőn, mert télen nem esik, és senki sem tölti a vizet a tetőről felülről. Két tényező befolyásolja a fagy kialakulását.

Hőmérsékletkülönbség nappal és éjszaka. Különösen ez a tényező hatással van a tavaszi korai időszakra, amikor a nap folyamán a havat a nap hője befolyásolja, és a tetőn megolvad, fokozatosan a vízelvezető rendszerbe áramlik. Az éjszaka kezdetén a levegő hőmérséklete megváltozik, elérve a nulla értéket, aminek következtében az olvadékvíz befagy. Így alakul ki a jég az árokban és a csövekben. Ugyanez vonatkozik a tetőcsúcsra, amikor a jégcsapok lefagynak. Tájékoztatást kell adni arról, hogy a teljes lefolyószerkezet nem alkalmas az extra súly ellenállására. Ha nem bomlik ki a terjeszkedés egy bizonyos részében, könnyedén megtörheti, nem tudja viselni a jég súlyát. Ebben az esetben teljesen módosítania kell.

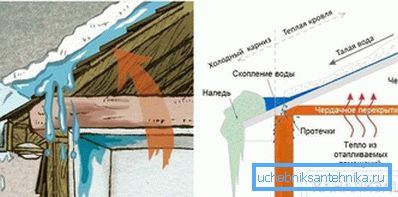

A "meleg tető". Gyakran előfordul, hogy a fejlesztők tetőket vagy meleg padlást készítenek. Ha a tető rosszul szigetelt, hőveszteség fordulhat elő. Kiderül, hogy még télen is, amikor a hőmérséklet nulla alatt van, a hó megolvad, mivel a helyiség fűtött, és bár egy kicsit felmelegszik a fedél. Nos, a rendszer ugyanaz, mint az első esetben: ha lefolyik, a víz lehűl, majd újra befagy. A következmények ugyanazok. De ebben az esetben a fűtőkábel beépítése a vízelvezető csövekbe nem zárja ki a problémát, hanem csak a következményeket: a jég és a jégcsapok képződését. Jobb, ha maga a problémát megoldja, és nem tünet, a tető felmelegítésével.

Annak megakadályozására, hogy a tető télen felmelegedjen, a szakemberek azt javasolják, hogy úgynevezett hideg tetőt készítsenek, amikor a szellőző padlás nem melegszik fel. Egy másik pont az, hogy megfelelően végezzük el a tetőfedő tortát, ahol a szigetelés elegendő vastagsággal van kiválasztva, és szellőzőrés van. Mindazonáltal nem 100% -os garancia arra, hogy a problémát teljesen megoldják. A megbízhatóság érdekében jobb, ha a vízelvezető rendszer fűtését végezzük. De felmerül a kérdés, melyik kábelt jobb választani?

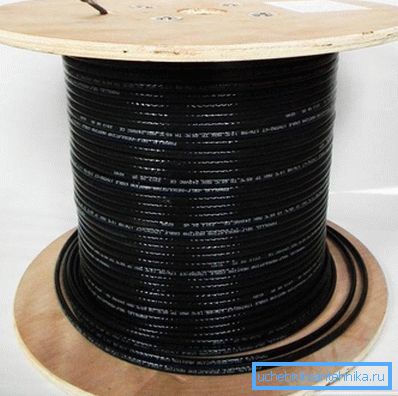

Fűtőkábel kiválasztása

Annak érdekében, hogy megakadályozzuk a jég kialakulását a túlnyúlásokon és a vízelvezető rendszerben, olyan fűtőkábeleket használjunk, amelyek korunk egyre növekvő népszerűséggel bírnak. De hogyan kell ilyen kábelt választani, hogy hatékonyan végezze el feladatát, és gazdaságos? Először is meg kell jegyeznünk, hogy a fűtőkábelek fűtésére alkalmas kétféle fűtőkábel létezik a piacon:

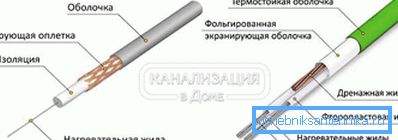

1. Ellenálló kábel. Úgy néz ki, mint egy egyszerű kábel, amely egy szigetelt fémkábelből áll. A kábel sajátossága, hogy folyamatos ellenállást, állandó fűtési hőmérsékletet biztosít az üzemelés során és állandó teljesítmény mellett. Az elem fűtése akkor következik be, ha a kábelt egy villamos áram zárt áramköréhez csatlakoztatja, vagyis a konnektorból működik.

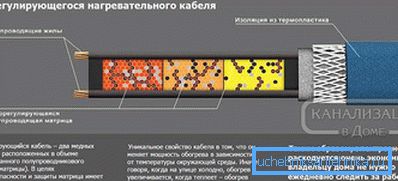

2. Önszabályozó kábel. Ez a típus nagy potenciállal rendelkezik a tetőcsúcs és a vízelvezető rendszer fűtésére. Ez több technika, mint az ellenállás, és egy mátrixból (egy fűtési önszabályozó elemből), belső és külső szigetelő kagylóból és egy árnyékoló fonatból áll. Az ilyen kábel sajátossága, hogy a mátrix a környezeti hőmérsékletre reagál, és amikor a hőmérséklet leereszkedik vagy megemelkedik, megváltoztatja a fűtésének mértékét.

A fűtési kábelek kiválasztásakor figyelembe kell venni a működés sajátosságait, mivel ez a külső környezet és a negatív hőmérséklet hatására lesz hatással. Ügyeljen arra, hogy a termék külső polimer héjja különböző körülmények között megőrizze szilárdságát és feszességét. A kábeleknek a következő teljesítményjellemzőkkel kell rendelkezniük:

• Munka magas páratartalom mellett. A nedvesség hatása, amely mindig jelen lesz, nem befolyásolja a teljes fűtési rendszer teljesítményét. A kábelcsatlakozásokat gondosan el kell szigetelni annak biztosítása érdekében, hogy feszesek legyenek.
• Nagy mechanikai szilárdság. Fontos jelző, mert a külső védőhüvely különböző külső hatásoknak van kitéve: ez a hótakaró, a jégeső, a vadászcsapágyak nagy tömege stb. A kagylónak meg kell felelnie az összes tehernek, megőrizve integritását.

A kábelek mindegyike hatékonyan képes a lefolyók és tetőcsúcsok fűtésére, mivel mindegyiknek megvan a saját jellemzője, előnyei és hátrányai. A termék kiválasztásának megkönnyítése érdekében vegyük figyelembe ezeket a funkciókat.

Ellenálló vagy önszabályozó

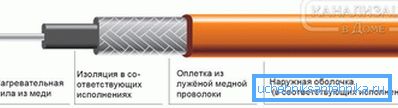

Az ellenállási modellek működési elve az, hogy amikor be van kapcsolva, az elektromos energiát hőenergiává alakítják át. Az ilyen kábelek fő különbsége a megfizethető költségek és megbízhatóság a működés során. Az a tény, hogy a kábel kialakítása meglehetősen egyszerű. Vannak modellek az egymagos - alacsonyabb teljesítmény és erős - a nagyobb teljesítmény. Leggyakrabban ezek a vezetékek rézhuzalból készülnek. Azonban, hogy munka közben nem okoz elektromágneses sugárzást, speciális árnyékolást biztosít. Azt is elvégzi a huzalozás földelésének funkcióját. A vezetékek külső hatásoktól való védelme és a rövidzárlat megakadályozása érdekében külső polimer burkolatot biztosít.

A vezetékeken áthaladó elektromos áram erőssége következtében a kábel felülete felmelegszik, és ezáltal a külső környezetbe hűt, esetünkben a tető csúszkájához és túllépéséig hó olvad. Vizsgáljuk meg a fűtőelemek működésének néhány jellemzőjét is:

1. A kábel maximális hossza kb. 200 m.
2. A kábel lecsavarása, ismét csatlakoztatása, tilos, mert hatással lehet a teljesítményére. Javasoljuk, hogy minden számítást előzetesen elvégezzen, keresse meg az összes szükséges felvételt, és válassza ki a tömör kábel optimális hosszát.
3. Vásárláskor sokkal hatékonyabb egy teljes készlet beszerzése egyszerre, amelyben nemcsak a kábel található, hanem a vezérlőeszközök és a rögzítés is.

Ezeknek a kábeleknek vannak jelentős hátrányai. Az egyik az elektromos energia nagyfogyasztása, ami hatással lesz a közüzemi számláira. A jó fűtés érdekében olyan modelleket kell alkalmazni, amelyek névleges teljesítménye 100 és 180 W / m között van. Egy másik jelentős hátrány az, hogy a kábelek különböző részei eltérőek lehetnek. Néhány terület lehet a levegőben, egy másik a lomb alatt, a harmadik a hó alatt, stb. De az ingerület az, hogy a hőátadás az egész kábelből ugyanaz. Ezért a hó megolvasztásához bizonyos mennyiségű hőre van szüksége, amelyet egyéb olyan területeken is el fogja veszíteni, amelyek ilyen melegítést nem igényelnek. Kiderül, hogy a tető és a csatorna fűtése veszteségeket okoz, és a fűtés nem hatékony.

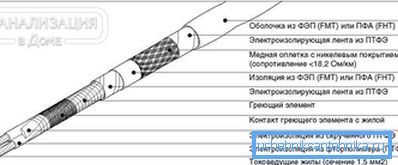

Egy alternatíva az ilyen kábelek olyan típusa, ahol a kábel zónás fűtést végez. A kialakításnak köszönhetően a kábel felmelegedése nem a felületén, hanem csak bizonyos területeken történik. Egy másik megoldás a különböző ellenállású kábelek kiválasztása.

Tipp Az ilyen termékek átlagos ára alapvetően konfigurációjuk és teljesítményük függvénye. Például a legelterjedtebb kábel további berendezések nélkül vásárolható 100 rubelre 1 méterre.

Egy teljesen más dolog egy önszabályozó kábel. Ez a lehetőség sokkal gazdaságosabb és jövedelmezőbb. Ideális fűtési csatornákhoz, hiszen a kábel fő előnye, hogy kevesebb energiát fogyaszt, és a környezeti hőmérsékletnek megfelelően szabályozza az áramerősséget. Két vezetőképes vezetékből is áll, ami ellenálló hatást eredményez. Csak ezeket a vezetékeket egy speciális mátrix csatlakoztatja, amely a hőmérsékleti ingadozásokra reagál. Minél alacsonyabb a hőmérséklet, annál inkább felmelegszik a kábel, és fordítva.

De van egy lényeges árnyalat, ami a leeresztés e kábellel történő fűtésére vonatkozik. Az ilyen kábelek legfőbb hátránya az, hogy magas költségekkel járnak, ezért az ilyen kábelek vízelvezetésre való felszerelése nagyon drága. Miért? Mivel télen a környezeti hőmérséklet mindig nulla alá csökken. Kiderül, hogy a kábel maximálisan energiával fog működni éjjel-nappal, és gyakorlatilag nincs lehetőség az önszabályozásra. Ennek eredményeképpen, a funkcionalitás szempontjából, az ilyen kábel hatékonysága egy hagyományos ellenállókábellel jön le, de csak többször fizettek neki.

Ennek ellenére ez javítható akkor is, ha a bejövő áram erősségéhez egy szabályozóegységet is vásárol. Ha egy ilyen mértékegységet egy hőmérséklet-érzékelővel vált át, akkor a külső levegő hőmérsékletétől függően Ön is beállíthatja a fűtési teljesítményt, ami különleges lehetőségeket biztosít.

Jellemzők önszabályozó kábel:

• nagy érték. Közepes modellek, amelyek teljesítménye 15 W / m. fog kerülni a 210 rubel 1 mp;
• biztonság és megbízhatóság;
• gazdaság és egyszerűség;
• Idővel a polimer betét lebomlik, mivel bizonyos számú munkasorozattal rendelkezik. Ezután az áramvezetés mértéke jelentősen csökken.

Figyelembe véve a fent felsorolt ​​összes tényezőt, eldöntheti, melyik fűtőkábelt kívánja előnyben. Mindez az Öntől és a vágytól függ. A szakemberek javasolják, hogy az önszabályozó kábeleket ellenállással kombinálják, majd a fűtés hatékonysága és minősége megnő. Például az ellenállókábelek használhatók a tetőfedő részen, amelyek állandó hőmérsékleten és hatékonyan hőt tesznek a hó és a jég felülete felett. De önszabályozó kábelek is felszerelhetők az elvezető rendszerben az árokban.

Tipp Ha beszélünk a kábelek teljesítményének és áramfogyasztásának kiszámításáról, akkor az ellenálló modellek esetében a legjobb megoldás olyan termékek, amelyek teljesítménye 18-22 W / m. Az önszabályozó kábelek kiválasztásánál figyeljen a 15-30 W / m modellekre.

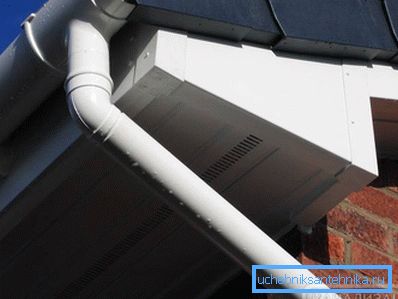

Tipp Tekintsük azt a tényt, hogy ha a vízelvezető rendszere polimer anyagokból készül, akkor az ilyen kábelek maximális teljesítménye 17 W / m. és nem több. Ellenkező esetben fennáll annak a veszélye, hogy a lefolyó túlmelegedhet.

Csak annyit kell tennie, hogy kiszámolja a megfelelő mennyiségű anyagot, és megvásárolja azt a boltban.

A fűtési rendszer elemei a vízelvezetéshez

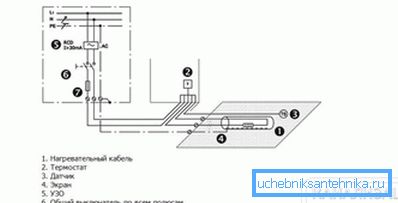

Tudnia kell, hogy a közvetlen fűtési kábelek mellett a fűtési rendszer tartalmaz más alkatrészeket is:

1. Rögzítőelemek a kábelek rögzítéséhez.
2. Vezérlőlemez Ez a készülék tartalmaz egy háromfázisú megszakítót, 30 mA-es érzékenységgel, négypólusú kontaktort, egypólusú megszakítót minden fázisra, egy megszakítót a termosztát áramkörre és egy riasztójelzőt.
3. Elosztóhálózati összetevők: olyan tápkábelek, amelyek táplálják a fűtőkábeleket, a jelkábeleket, amelyek a termosztát érzékelőket a vezérlőpanelhez kapcsolják, a kábelezést és a csatlakozókat, hogy biztosítsák az összes csatlakozás szorosságát.

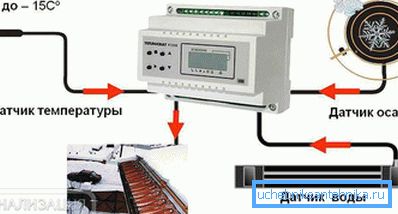

4. Termosztátot. A teljes kábelrendszer fűtésre történő szabályozásához kétféle típusú készüléket használhat: közvetlenül a termosztátot, amely a rendszer egy adott hőmérsékleti tartományban működik, és egy időjárásállomás. A meteorológiai állomás különbsége az, hogy a beállított hőmérsékleti tartományon kívül szabályozhatja a csapadék jelenlétét és olvasztását a tetőn. Összetételében nemcsak hőmérsékletérzékelő, hanem nedvességérzékelő is található. Egyes modellek egyaránt rendelkeznek páratartalom-érzékelővel és hőmérsékletérzékelővel.

Az a helyzet, hogy amikor egy hagyományos termosztátot használnak a kábelrendszerben, akkor figyelemmel kell kísérnie a helyzetet: ha a csapadék mennyisége csökken, indítsa el a rendszert kézzel, és ha nem, akkor kapcsolja ki. A meteorológiai állomásnak köszönhetően az egész munkafolyamat könnyen automatizálható, és a készülék késleltethető a kikapcsoláshoz. De mégis, ha beszélünk az árról, akkor nyereségesebb termosztátot vásárolni és manuálisan elvégezni az összes munkát. Most pedig megtanuljuk, hogyan kell felépíteni egy ilyen rendszert személyesen.

A fűtési rendszer technológiai telepítése

Először is, nézzük meg, hogy melyik zónákra kell a vízelvezető rendszer fűtőkábeleit elhelyezni. Ezek elsősorban olyan helyek, ahol olvadékvíz jön ki, és olyan területek, ahol a fagy keletkezik. Melyek ezek a helyek:

1. Csúszdák. A fűtőkábeleket a csatornákban egy vagy több szálon kell elhelyezni a teljes hosszúság mentén.

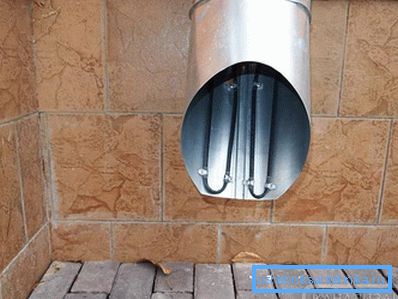

2. Vízelvezető csövek, kipufogógáz a csatornákból. Ezenkívül meg kell erősíteni a krátereket és a csövek kilépését, ahol a jég leggyakrabban kialakul. Általában két kábelköteget helyeznek a csőbe.
3. Endova tetők. A kábelt fel és le. A hosszt legalább 1 m-re kell választani a túllépés kezdetétől, de a völgy teljes hossza 2/3-át ajánlott.

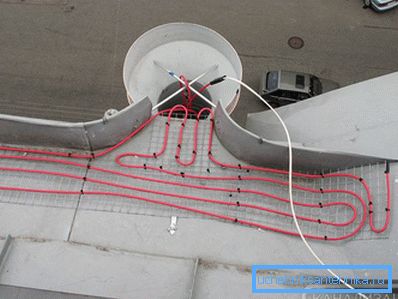

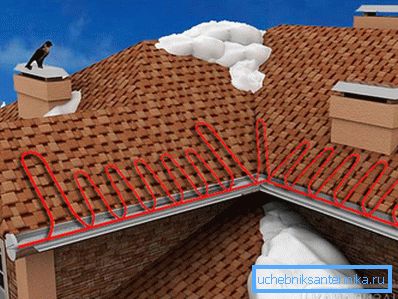

4. Annak érdekében, hogy megakadályozzák a jégcsapok és a jég képződését a tető burkolatán, a vezetékeket a "kígyó" módszerrel egymásra rakják. Ez a rendszer magában foglalja a fülkábel fektetését a keret szélén. Nem szabad megfeledkezni arról, hogy kemény felületeken a kígyó lépése a minta sokféleségétől és a puha tetőkön múlik, attól függően, hogy a kábel mennyire ad ki négyzetméterenként. Az ilyen háromszög magasságát úgy választjuk meg, hogy a felmelegített felületen ne keletkezzen hideg zóna. Ellenkező esetben jég jelenhet meg ilyen helyeken.
5. Kapelnik a folyadék elkülönítésének vonalán. A csepp méretének és kialakításának függvényében egy vagy két szálat kell rögzíteni.

Most nézzük meg részletesen, hogyan szereljük fel a kábel fűtési rendszer vízelvezetését. A rendszert az alábbi szabályok szerint kell telepíteni:

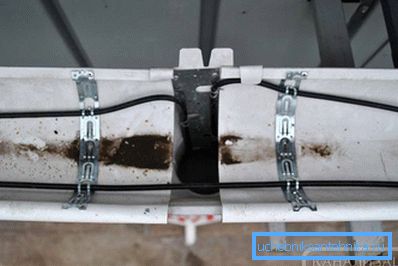

1. A fűtőkábel rögzítéséhez a csatornahálózatba speciális rögzítőszalagot kell használni. A szalagcsíkok, amelyek fel vannak szerelve, biztonságosan tartják a kábelt az ereszcsatornán. A szalag szerelési lépése a különböző kábelek esetében eltérő. Például egy önszabályozó kábelt 50 cm-es lépésekben kell rögzíteni, és egy ellenállókábelt 25 cm-re, a szalagot pedig a szegecsekkel szegecsekkel rögzítik, és a tömörség megakadályozása érdekében ezeket a helyeket tömítőanyaggal kezelik.

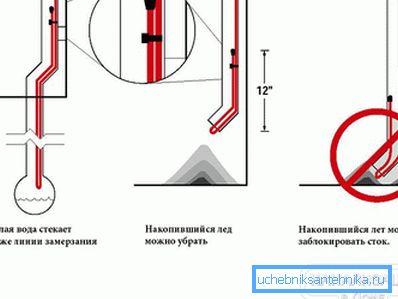

2. A leeresztő csövekben a kábeleket rögzítőszalaggal vagy hőzsugorcsővel rögzítik. Abban az esetben, ha a cső magassága meghaladja a 6 métert, akkor ajánlott, hogy a kábelt egy szigetelőhüvelyhez tartozó fémkábellel kösse össze a teljes terhelés átvitelére.
3.

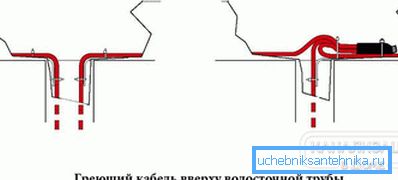

   A cső tölcsérében és végén a fűtőkábelek ugyanazon a szegecsekkel ellátott rögzítőszalaggal vannak felszerelve.
4. A tetőfedő anyagban a kábelt ragasztószalaggal kell rögzíteni a tömítőanyagon. Van egy másik lehetőség: lágy tetõn a rögzítés különleges SLT-C klipek miatt történik, amelyek csavarokkal vagy szögekkel vannak rögzítve a tetõre. De van esély arra, hogy a tető elkezd szivárogni, ezért mindent szilikon tömítőanyaggal kell lezárni. A fémtetőben az ilyen klipek a bordákhoz vannak rögzítve.
5. A fűtési rendszer elemeinek rögzítése előtt meg kell vizsgálnia az összes telepítési helyet. Nem lehetnek idegen tárgyak, éles szélek károsíthatják a kábelt.
6. A kábelszakaszokat ellenőrizni kell, hogy megfelelnek-e a hosszúságú fűtő zónának.
7. Ha a vizsgálat során kiderül, hogy a kábel túl hosszú vagy nem elég hosszú, akkor a részt vágni, eltávolítani vagy hozzáadni, elnémítani, bővíteni és rögzíteni kell.
8. Ezt követően fel kell szerelni a szerelődobozokat, fel kell gyűrni őket, és számolni kell a szelvények szigetelési ellenállását.
9. Ezután a termosztát szenzorok beszerelését, az áramellátást és a jelkábeleket lefektetik.
10. A következő lépés a központ telepítése.
11. Most ellenáll az ellenállás, és a táp- és jelkábelek csengenek.
12. A megbízhatóság érdekében meg kell vizsgálni, hogy a védő leállító berendezés működik-e.
13. Ezután csak a termosztátot kell beállítani a kívánt hőmérsékleti tartományra, és végre kell hajtani a teljes rendszer tesztelését.

Ez az egész, most a tető lefolyója és túllője fűtött, ami lehetővé teszi, hogy megoldja a víz befagyasztásának problémáját ezeken a helyeken, valamint a hó és jégcsapok kialakulását. Legyen óvatos, ha a munkát magasságban végzi. Használjon megbízható létrát vagy állványzatot.
