Fűtőkábel csövekhez: 3 féle eszköz az aktív fűtéshez és

A csővezetékek vízmelegítő kábele kiváló megoldást jelenthet olyan helyzetben, amikor a tartalmukat alacsony hőmérséklettől való védelem érdekében meg kell védeni. Természetesen az ilyen rendszerek működése meglehetősen nagy mennyiségű villamos energiát igényel, ám egyes esetekben az ilyen költségek meglehetősen indokoltak.

Annak érdekében, hogy navigáljon a különböző kábeltermékek között, és megfelelően alkalmazza a kiválasztott modelleket, a következő részekben megadjuk a legfontosabb információkat ebben a témában.

Hideg csövek védelme

A csővezetékek szabadtéri és fűtetlen helyiségekbe történő fektetését (padláson, pincében stb.) Alacsony hőmérsékleten történő védelemre irányuló intézkedéseknek kell kísérniük. Az a tény, hogy a hidegben a folyadék lefagy, és ez viszont vezethet a cső teljes vagy részleges elzáródásához, és néha a szakadáshoz.

Az ilyen jellegű problémák megelőzésére általában a következő módszereket alkalmazzák:

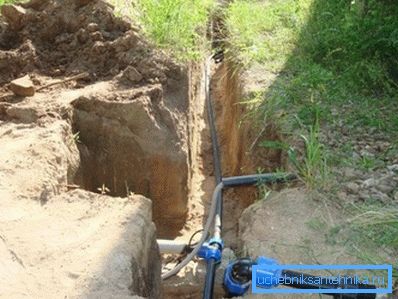

• A csöveket a földi fagyás alatt helyezheti el. Mintegy 1,5 m mélységű mérsékelt zónában, a pozitív hőmérsékletet még súlyos fagyban is fenntartják, ezért nem kell aggódnia a víz befagyasztása miatt.

Figyelj! Az északi régiókban a csöveket sokkal erősebben kell eltemetni, és a permafrost zónában ez a módszer általában nem alkalmazható.

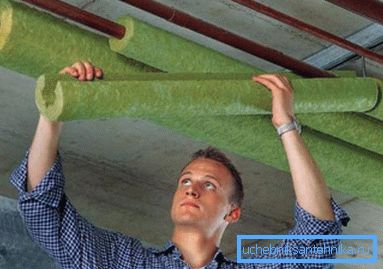

• Nyitott fektetésnél, valamint a sekély mélységű kommunikációnál történő elhelyezésnél a szigetelőanyagokat borítja. Leggyakrabban üveggyapot vagy ásványgyapot burkolatot használnak erre a célra, de az utóbbi időben habos polisztirol konstrukciók is népszerűek.
• Végül a csővezeték (vagy annak belsejében) egy speciális kábel is felszerelhető a fagyvédelem érdekében.. A villamos áram áthaladásával ez a kábel felmelegszik, ami jelentős részét teszi ki a csőnek és annak tartalmának.

Annak ellenére, hogy a megvalósítás elegendő összetettséggel és magas költségekkel jár, a harmadik módszer a leghatékonyabb. Ezért kábelfűtővezetékeket használnak, ahol nagyobb igények vannak a vízellátó és szennyvízrendszerek stabilitására.

Kábeltípusok

rezisztív

A legegyszerűbb rendszer, amely a csővezeték optimális hőmérsékletének fenntartására szolgál, egy ellenálló kábel.

Tervezése a következő elemeket tartalmazza:

• Nichrome szabad vezetõ rögzített ellenállással. Az áramlás áthaladásával felmelegszik, mivel ez a fő hőforrás.

Figyelj! Az ilyen vezetők számától függően megkülönböztethetők az egymag és a két magos modellek.

• Fotopolimer szigetelés, amely megvédi a vezetőt az áramkörtől, és hőátadást biztosít a zsinórra.
• Rézhuzalból készült fonat, amely a választott vezető lakossági hő egyenletes eloszlását végzi. Ez egy árnyékoló réteg is lehet.
• Külső szigetelés jó hővezető képességgel. Megakadályozza a réz és a nikróm részek korrózióját, megbízhatóan védi őket a nedvességtől és az időjárástól.

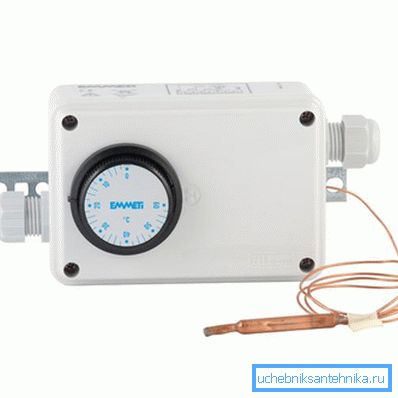

Az ellenállókábel egyik legfontosabb jellemzője, hogy külön termosztát segítségével kapcsolja be és ki. A készülék funkcióit a beépített hőmérséklet-érzékelők mérései szerint automatikus üzemmódban szabályozzák.

A termosztát és a hőmérséklet-indikátorok jelenléte meglehetősen sebezhetővé teszi a rendszert. Ha ezen csomópontok közül legalább egy megszakad vagy meghibásodik, akkor a kábel folytonos üzemmódba kerül, és ennek következtében gyorsan meghibásodik a túlmelegedés miatt.

önszabályozó

A fentiekben ismertetett hátrányok nem rendelkeznek önszabályozó rendszerekkel a csövek fűtésére:

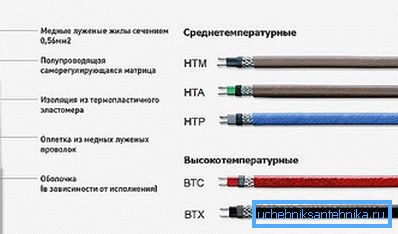

• Hasonlóan az ellenállókábelekhez, a fűtési forrás a nikróm vagy hasonló ötvözetek vezetőhálói.
• A vénákat magas hővezetőképességű polimerek szigetelőcsatornájába helyezzük.

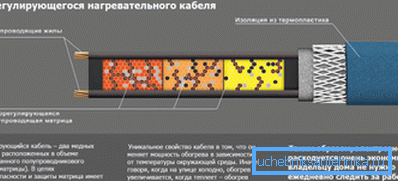

• A csatornák között a hőmérséklet függvényében félvezető mátrix található: minél több fűtött, kevésbé vezető utak keletkeznek benne.
• Így a kábel beállítása automatikusan történik: amikor a cső lehűl, a mátrix intenzíven áramot vezet, és a vezetők többet hevítenek. Minél magasabb a hőmérséklet, annál alacsonyabb a kábel vezetõ tulajdonságai, így a vezetékek túlmelegedésének és olvadásának veszélye minimálisra csökken.

Figyelj! Egy ilyen rendszer további pólusa a termosztát és az érzékelők hiánya.

Az önszabályozó fűtők legfontosabb hátránya viszonylag magas ár (körülbelül 200 rubel / lineáris méter). A rendszer megbízhatósága azonban általában kompenzálja az ilyen költségeket.

belső

Az eszközök külön csoportja belső kábelekből áll.

A népszerűbb kültériektől eltérően közvetlenül a cső üregébe van szerelve, és a hőveszteség minimalizálása miatt sokkal nagyobb hatékonyság jellemzi.

• A fő hőforrásként speciálisan önszabályozó fűtőkábelt használnak a csőbe történő beépítéshez. Az ilyen modellek sűrűbb szigeteléssel vannak ellátva, jó nedvességálló tulajdonságokkal, amelyek lehetővé teszik számukra a fémvezetékek és a vágószerelvények megóvását az áramkörökből.
• A rezisztív modellek beltéri telepítéshez is használhatók, de ez inkább a kivétel, mint a szabály.

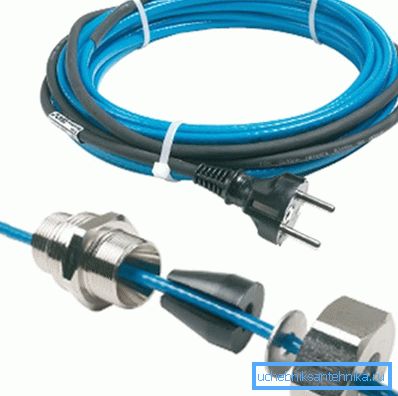

• A kábel maga mellett a csővezetékbe szerelhető speciális csatlakozók és tömszelencék általában a fűtési rendszer készletébe tartoznak.
• A készülék tápellátása 220 V-os hálózatról történik. Néha az utasítás azt ajánlja, hogy a vezetőket szünetmentes tápegységen keresztül csatlakoztassák, hogy áramkimaradás alatt működőképes állapotban legyenek.

Telepítési technikák

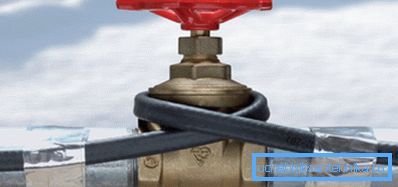

Kültéri installáció

Mind a külső, mind a belső vezetékek kézzel telepíthetők.

Valójában a telepítés nem jelent különösebb nehézséget - egyszerűen csak néhány egyszerű szabályt kell követnie:

• Magánházak esetében 30-60 W / m teljesítményű modellt választunk - a mérsékelt zónában, egyszerűen nincs szükség többé.
• Tisztítsa meg a csövet a szennyeződéstől, a portól és a rozsdától. A leghatékonyabb hőátadáshoz a vezetőnek szorosan illeszkednie kell a fémhez vagy a műanyaghoz.

Tipp Ha a polimer vezetéket felmelegítik, akkor a hőátadó elemek beszerelése előtt a csövet fóliázni kell. Így a hő egyenletesebben oszlik el, és a PVC vagy polipropilén olvadásának veszélye a lehető legkisebbre csökken.

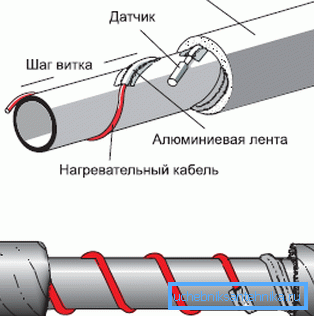

• A kábelt a vezeték mentén (egyenes vagy hullámos vonallal) vagy akár 40 cm-es lépésekben is feltekercseljük. Rezisztív modellek használata esetén semmi esetre sem engedjük meg a karmesterek metszését: az érintkezési ponton nagyon gyorsan kirobbannak.
• Minden 20 cm-en rögzítjük a karmantyút metallizált ragasztószalaggal vagy speciális hőálló kötéssel.
• A hőveszteség csökkentése érdekében a kábelt a polimer alapon alumínium szalaggal ragasztjuk felül, majd egy hőszigetelő burkolattal átfedjük.

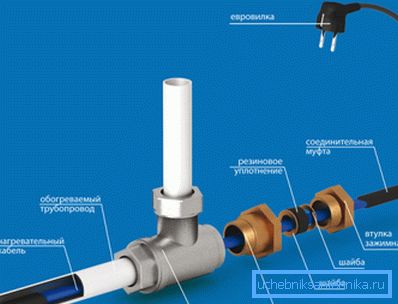

Beltéri installáció

A belső telepítés némileg bonyolultabb:

• Olyan modellt választunk, amelynek hossza megfelel a fűtött csőszakasz hosszának. Itt kell figyelembe venni, hogy a vezetéknek nem szabad áthaladnia a szelepeken, és ezt a tényt szem előtt tartva terveznie kell a telepítést.

Tipp Ezeket a rendszereket csak 20 mm belső átmérőjű csővezetékekben lehet használni.

• Megfelelő keresztmetszetű csövet vágunk a csőbe a kábelbevezető ponton.
• Megkaptuk a vezetéket a csőbe, biztosítva, hogy a fűtőelem teljesen el van rejtve a lumenben.
• Rögzítse a készüléket a pólóban a mellékelt szerelvények és adapterek segítségével.
• A fűtést a fali csatlakozóhoz dugóval vagy kapcsolószekrény segítségével csatlakoztatjuk.

Ha önszabályozó kábelt használtak, a próbaüzem minden helyzetben végrehajtható. De kívánatos, hogy ellenőrizze a rezisztív modelleket, és csak akkor használja fel azokat, ha minden csövet vízzel tölt fel, különben a túlmelegedés kockázata jelentősen megnő.

következtetés

A csővezetékek fűtőkábelének alkalmazása (mivel néha fűtőkábelt is neveznek), megakadályozzuk a víz fagyását télen. És ez azt jelenti, hogy sem a nyomáscsökkentés, sem a vízellátás és a szennyvíz szaggatása nem lesz szörnyű számunkra még a legsúlyosabb fagyban sem. Erről a cikkről többet tud megtudni az ismertetett eszközök működési elvéről és telepítési módjáról.
