Fűtőtest: cél, előnyök és beépítés

A fűtési kollektor a sugárzó fűtési rendszer fő csomópontja, amely ma a legaktívabb és leghatékonyabb megoldás. Beszélgetjük a fűtési kollektor fő szerkezeti jellemzőiről, megfontoljuk a fésű fajtáit, és számos tippet adunk, amelyek segítenek a kollektor fűtésre saját kezűleg.

Magánház fűtési rendszerének gyűjtője.

Gyűjtő-sugár fűtési rendszer

A sugárirányú fűtési rendszer kollektorai.

Tekintsük a fűtési kollektorot a hűtőközeg sugárirányú elrendezésének figyelembevételével, így könnyebben megérthetjük fő funkcióit és előnyeit.

Mint ismeretes, a csővezetékek három fő típusa létezik:

  1. Egy csővezeték. Itt a radiátorok sorozatba vannak kötve, vagyis a hűtőfolyadékot az első készülékhez szállítják, majd áthaladnak az akkumulátoron, és belépnek a következőbe, fokozatosan áthaladva a teljes áramkört és visszatérnek a kazánhoz. Nyilvánvaló, hogy minden egyes radiátor után a víz lehűl, és az elemek egyenetlenül melegednek;
  2. Kétcsöves rendszer. Ez a megoldás biztosítja a víz áramlását egy csővel, és a kimenet a második, azaz az áramkör két vonalból áll, amelyek között a radiátorok párhuzamosan vannak összekötve. Ez a rendszer lehetővé teszi az eszközök egyenletesebb felmelegítését;
  3. Sugárzási mintázat. A hűtőfolyadékot a fűtőrendszer elosztóegységére (a fűtőrendszer kollektorára) szállítják, ahonnan minden egyes radiátoron külön csőön keresztül jutnak el, majd visszatér a visszatérő csöveken keresztül, összegyűjti egy fésűvel és belép a kazánba. Így lehetséges a legegyenletesebb hőterhelés elérése a helyiségben.
Egycsöves és kétcsöves bekötési rajzok.
Sugárelrendezés.

Figyelj! Amint látja, a radiális sémában sok áramkör létezik, mindegyik akkumulátorhoz egy. Ezért a rendszer normál működéséhez keringtető szivattyú szükséges, amely a hűtőközeg nyomásának és keringési sebességének megfelelő paramétereit biztosítja.

A sugárzási rendszer lehetővé teszi, hogy minden egyes radiátor a lehető legegyenletesebb legyen, ráadásul lehetővé teszi az egyes elemek hőellátását.

Elosztószekrény a radiátoros fűtéshez a takarmány és a visszatérő fésűvel.

Ezen a sémán belül bármelyik készüléket kikapcsolhatja a teljes rendszer működésének megváltoztatása nélkül, és a sokemeletes épületekben teljesen kikapcsolhatja a teljes padlót, anélkül, hogy megszakítaná a hűtőfolyadék áramlását az épület többi részébe.

Ezen előnyök megvalósítása érdekében fűtési kollektorokat használnak, amelyek az elosztó csomópontban egy pár eszköz - egy takarmány- és visszatérő fésű - részét képezik. A fűtőköri kollektor szelepek, a levegő és a leeresztő szelepek, az áramlásmérők és a termosztátfejek pántozása lehetővé teszi a hőmérsékleti feltételek automatikus szabályozását minden egyes fűtőberendezésen.

Az áramlásmérők használata lehetővé teszi az áramlás beállítását.

Figyelj! Leggyakrabban ilyen kábelezést használnak a magánházak és házak fűtési rendszerének kialakításában, azonban ez a rendszer alkalmazható egy központosított hőátadással rendelkező lakásban is. Nem szabad megfeledkeznünk arról, hogy a csövet a padló alatt kell elvégezni.

A sugárirányú elrendezés másik előnye a csővezeték elrejtése az alaplap vagy a padló vastagsága alatt. Gyakran ez a tulajdonság befolyásolja az elrendezés kiválasztását.

A

Nem is beszélve olyan rendszerről, mint a "meleg padló". Itt a kontúrok nem kapcsolódnak a radiátorokhoz, hanem különleges módon helyezték el a padlóburkolaton, hogy felmelegítsék.

E megoldás egyetlen jelentős hátránya az anyagok és a munka magas ára.

Fűtés fésű

tervezés

A fűtési kollektor két fésüllyel rendelkezik.

A fésű egy hüvelykes vagy háromnegyedes cső, a lyukak, amelyek végei menetesek. Az egyik vég a vízellátó vagy a vízelvezető vezetékhez van csatlakoztatva, a másik pedig dugattyúval, légtelenítővel és / vagy csapokkal van lezárva a hűtőfolyadék leeresztéséhez a rendszerből.

Idővel el lehet távolítani a kupakot vagy a csapokat, és új fonalágakkal bővíteni a fűtést a fűtési rendszer bővítéséhez vagy a "meleg padló" csatlakoztatásához.

A fésű új linkekkel bővíthető, vagy elakadhat.

Ezenkívül a cső fel van szerelve csapokkal fűtő csövek és aljzatok csatlakoztatására a szerelvény vezérlőszelepekhez. A szállítási részt rendszerint áramlásmérő szelepekkel vannak ellátva, amelyek szabályozzák az áramlást, és a visszatérő rész - hővezetőkkel, amelyek mérik a visszatérő víz hőmérsékletét, és szükség esetén nyitják vagy zárják az áramlásmérőket.

Pántoló fésűk szerelvénye.

Figyelj! A csővezeték egyszerű beállítású darukkal lehetséges: ebben az esetben a vezérlés manuálisan történik. A daruknak telepítve kell lenniük, hogy megszakítsák az eszközöket a hálózatról a hibás alkatrészek javítása vagy cseréje érdekében.

Egyszerű elosztó cső.

A darukkal való egyszerű pántolásnál nem szükséges az aljzatok szerelvényekhez, így a fésű egyszerűbb kialakítású lehet. A tervek fajtáit a következő részben ismertetjük.

faj

A fűtőkazánok változhatnak a berendezések, az anyagok és a fésű kialakításánál.

A forgalmazók különböző típusai vannak, amelyek a pántolóanyagok, az anyagok, a gyártók és a design teljes készletében különböznek. Az eszközök céljától függően eltérő lehet.

A leghatékonyabb és legmegbízhatóbb márkamodell, amely minden szükséges eszközzel és szerelvénnyel felszerelt.

Az ilyen termékek összetétele a következőket foglalhatja magában:

  • Takarmány és hátsó fésű. Rendszerint kiváló minőségű sárgaréz vagy rozsdamentes acél;
  • Cirkulációs szivattyú;
  • Áramlásmérők a forgalmazóban;
  • Termosztatikus fej a gyűjtőcsomón;
  • Mayevsky levegő szelepe vagy csapja a levegő elszívására a rendszerből;
  • Daru a hűtőközeg leeresztéséhez;
  • Nyomásmérő nyomásszabályozáshoz;
  • Konzolok vagy más szerelési eszközök;
  • Kábelcsatlakozók kábelcsatlakozásokhoz.
A képen egy vállalati kollektor látható a radiátor fűtésére.

Figyelj! A márkájú modelleket összeszerelik és felszerelik a berendezés összes jellemzőjével és a fésű kialakításával. Általános szabály, hogy egy ilyen rendszer részleteit egymás számára tervezték és a leghatékonyabban dolgoznak ebben a kölcsönös konfigurációban.

A vezető cégek kiváló minőségű szerelvényeinek költsége elérheti a 20-30 ezer rubelt. Ha ez túl drága az Ön számára, egyszerűbb és olcsóbb eszközöket használhat.

Egy olcsóbb forgalmazó.

Egy kevésbé összetett változat a hüvelykes sárgaréz cső félcsőes vezetékes csatlakozással. A betápláló rész csak kimenetekkel van ellátva, és a hátsó fésűn vannak hornyok termosztátok vagy áramlásmérők beszereléséhez. A szelepek kiválasztását és felszerelését önállóan kell elvégezni.

Ez azonban nem a legegyszerűbb lehetőség, de vannak kínai termékek is:

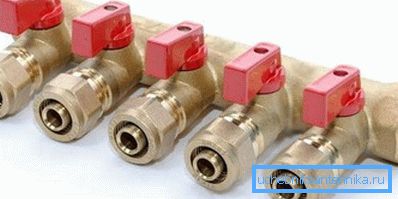

Öntött modell daruval.

Még olcsóbb lesz az öntött modell a Kínában gyártott vezérlőszelepekkel. Lehetséges problémák merülnek fel a tömítések és szivárgások romlásával a szelepszerelvény területén. A tömítések cseréje gyakran nehéz vagy lehetetlen a termékek öntött formázása miatt.

A szelepek műanyag modellei is megtalálhatók. Megkülönböztetésük az alacsony költségű és meglehetősen jó minőségű, de megbízhatóságuk megkérdőjelezhető. Mivel még nincsenek megbízható statisztikák és működési tapasztalatok, itt az ideje megmondani a tartósságot.

Műanyag termékek a kollektor fűtésére.

Végül polipropilén elosztó szerelvény összeállításával összecsukhatod a pólókat egy hüvelykre erősített csőre. Ez a legolcsóbb és legegyszerűbb módja, de megbízhatósága negatív értékekre irányul, ami lehetővé teszi az ilyen megoldás átmeneti jellegét.

Polipropilén forgalmazó - a legolcsóbb és megbízhatatlan lehetőség.

Figyelj! Korlátozott költségvetés esetén nem szabad megtakarítani a fűtést, jobb lecsökkenteni a befejező vagy a belső élvezetek költségeit, mert a forró vízszivárgásokkal járó baleset sokkal többet fog okozni, és a díszítés először szenved.

felszerelés

Tekintsük a telepítési sorrendet.

A fűtőkazán beszerelése a tartóelemek rögzítésével kezdődik. Ezután csavarja le a dugókat, és szerelje be a légtelenítőt és a leeresztő szelepet.

Ezután eltávolítják a kupakokat az aljzatokból, és csatlakoztatják az áramlásmérőket az áramláshoz, és helyezzük a termosztátot a visszatérő áramlásra. Ha a szivattyút kezdetben nem telepítették, akkor a rendszer telepíti.

A szivattyút általában a visszatérő vonalon helyezik el.

Ezután a konzol a falra vagy elosztószekrénybe van szerelve. Ha készletet szerel és telepít, csatlakoztassa a radiátor csöveket vagy a meleg padló körvonalát. Végül a fő csövek csatlakoztatva vannak, és a rendszert egy különleges szivattyú segítségével préselik.

A víz hőmérsékletének csökkentése egy meleg padlón keverőegységgel.

Figyelj! Ez az utasítás nem végleges, és a használt berendezéstől és a rendszer konfigurációjától függően változhat.

következtetés

A kollektor fűtés a szobák vízmelegítésének leghaladóbb rendszere. Ennek megvalósításához különféle forgalmazói modelleket alkalmaznak, amelyek közül a leghatékonyabbak márkás európai termékek, teljes készletekkel. A videó segít megérteni ezt a témát.
