Fűtővíz: jellemzők és egy ellenállókábel beszerelése

Ha az objektum kialakítása kellőképpen elgondolkodtatható, és nincsenek különböző gazdasági lehetőségek, akkor a vízvezeték felmelegítését előre is tervezik, és az építés befejezése után nincs szükség módosításra. Ilyen intézkedések közé tartozik a csővezeték 50 cm-nél mélyebben fekvő csővezeték elhelyezése, mint a földi fagyáspont, valamint az ásványgyapotból, habosított műanyagból vagy extrudált polisztirolhab szigeteléssel a pincében vagy a csapágyfalakban.

De ez, sajnos, nem mindig lehetséges, ezért vis maior helyzetekben használhatod az ellenállókábelt, amint azt alább elmondjuk, és bemutatjuk a videót is ebben a cikkben.

melegítő

Ellenálló kábel

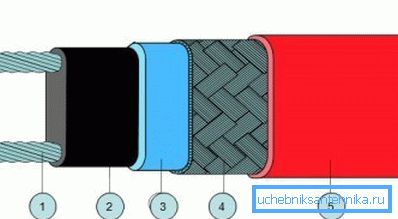

A vízellátás melegítésére használható önszabályozó kábel vastag szalag formájában készül, ahol a polimer mátrixot párhuzamos félvezetők fűtik.

Az ilyen rendszert önmegőrzésre tervezték, vagyis a félvezetők egymástól függetlenül szabályozzák a fűtési hőmérsékletüket, ezért a rendszer kiégése alapvetően lehetetlen. Ezenkívül egy ilyen drót bármely helyen vágható, ha hossza meghaladja a kívánt értéket, de nem lehet csavarodni.

A módosított poliolefin, amelyet a fűtőkábelen két rétegben alkalmaznak, kiváló mechanikai védelmet nyújt kopás és ütések, vegyi hatóanyagok (oldószerek, acetonok, kőolajtermékek) ellen, és kiváló dielektrikumként is szolgál.

Ha ilyen típusú ellenállókábelt szeretne vásárolni, akkor ne felejtsük el, hogy az ára sokkal magasabb, mint a PNSV ára, de teljesen megszabadul a hőmérséklet és a feszültség szabályozásától.

Telepítés és előzetes számítás

Rezisztív eszköz kiválasztásakor figyelembe kell venni három alapvető paramétert a telepítéshez:

• A vízcső átmérője;
• Az anyag, ahonnan a csővezeték készült;
• A hőszigetelés potenciális kapacitása a huzalon.

A cső átmérőjének aránya a külső szigetelés vastagságára vonatkozóan

Megjegyzés. Amikor a vezetéket vezetékálló huzalokkal fűti, a telepítési kézikönyv további hőszigetelést biztosít habosított műanyaggal, extrudált polietilén hab vagy ásványgyapot. Ellenkező esetben az energia fele elpazarolódik, vagyis az űrbe kerül.

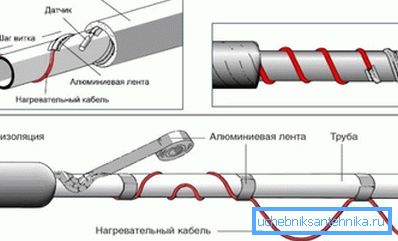

• A rezisztív fűtővezeték felszerelése kétféle módon történhet: külső és belső. A külső lefektetés többféle módon történhet: a kábelt egyenes vonalban vezesse a cső egyik oldalán, vagy mindkét oldalán két szalagot, de hullámos vonallal is elhelyezheti, és még körbefuttathatja is, de az utóbbi lehetőség sok bajt okoz. Az ilyen felszíni szerelést elsősorban azokban az esetekben végzik el, amikor a vízellátó vagy szennyvízelvezető rendszert már összeszerelték és üzembe helyezték.

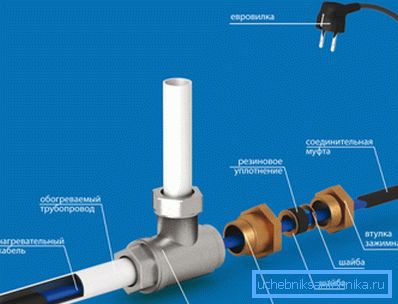

• Amikor beltéri telepítésre ellenálló fűtőkábelt vásárol, gondoskodjon arról, hogy eladja az egész készletet, amely a vezetéken kívül tartalmaz egy fogantyút a tömítés tömítéséhez, valamint egy vágó készlet a csatlakozáshoz. Mielőtt elkezdené tisztítani a végeit, tegyen egy menetes hüvelyt a huzalra, majd maga a mirigyet, amelyet szorosan nyomja a poliolefin burkolat (szivárgásvédelem) ellen.

• Először is meg kell nyújtanod az árnyékolt zsinór végeit, és ehhez kb. 30-40 mm-rel tisztítsd meg a poliolefin hüvelyet, és csavarja be a képernyőt flagellum formájában - szükséged lesz földelésre. Ezután távolítsa el a következő poliolefin réteget 15-20 mm-rel a fűtési végek megtisztítása érdekében, amint azt a felső fotó mutatja, csak győződjön meg arról, hogy a talajnak nincs lehetősége a fűtő mátrix érintkezésére.
• Most maga elkezdi vágni a mátrixot, és erre a legjobb, ha a kábelt oldalra és óvatosan forgatja, mintha ceruzát élesítene, először távolítsa el a szigetelést az egyik oldalról, majd a másik oldalról. Ezután oldja fel a rézhuzalokat oldalra és vágja el a szigetelést a középső részből. Ne próbálkozz másképp - a mátrix meglehetősen kemény, és a legjobb, ha ilyen módon eltávolítod.

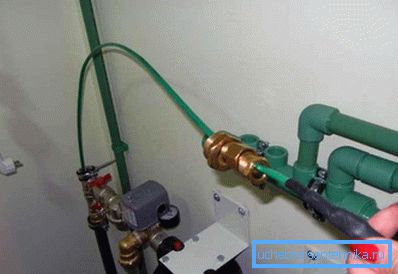

• A két darab csatlakoztatásához a készlet kétcsatornás adaptere szükséges, amelynek mélyedéseit előretölti tömítőanyaggal, amely szintén a berendezéshez tartozik. A drót végein az első műanyagra is helyezzük, majd fémcsöveket, amelyeket fogókkal, a kapcsok formájába beillesztünk, és amelyeket egy pajzsba vagy egy speciális dobozba helyezzünk, mint a felső képen. Ezután tegye be a vezetéket a vezetékbe a csövön keresztül, és húzza meg a tömítő hüvelyt, amelyet a kezdetektől fogva felhelyez.

Ajánlás. Ha a vízvezeték-fűtővezetékekre egy ellenálló huzalt választasz, akkor figyeljen a szigetelés tanúsítására - alkalmas legyen az élelmiszerek használatára. Ha nincs ilyen tanúsítvány, akkor a huzalt csak a csatornarendszerbe lehet felszerelni.

következtetés

A telepítés után a kábel végét a saját kezével kell lezárni, és ezt meg kell osztani, valamint a csatlakozáshoz. Csak ebben az esetben különbözõ hosszúságú végeket kell készíteni, vagyis az egyiket fel kell vágni a másik felett 5 mm-rel a szerszámmal együtt és töltsön tömítõanyaggal.
