Hdpe csőméretek és egyéb jellemzői

Mi ez az anyag - PND? Milyen HDPE csövek átmérője található az értékesítésben? Milyen szabványok a szabályozott termelés? Próbáljunk ezekre és néhány más kérdésre válaszolni.

Mi az?

A PND az alacsony nyomású polietilén általános rövidítése. Azonban, mielőtt részletesen megvizsgálnánk a méretet és egyéb jellemzőket, megismerjük az anyag általánosabb jellemzőit.

Polietilén: Általános tulajdonságok

Mit tudunk a polietilénről:

• Ez a leggyakoribb hőre lágyuló műanyag (polimerek, amelyek fűtött állapotban reverzibilis módon megváltoztatják fizikai tulajdonságait). Amint a termelési technológia megalapozott, logikus feltételezni, hogy az anyagok ára alacsony lesz.
• Fűtésről szólva: már 80 ° C-on a polietilén elkezd lágyulni. A katasztrófavágó csövek erőssége jóval alacsonyabb hőmérsékleten esik le, így a legtöbb gyártó 40 - 45 Celsius fokos hatást fejt ki az üzemmódra.

Kíváncsian: a térhálósított polietilén (polimer, amelynek molekuláit keresztkötéssel kapcsolják) sokkal hőállóbb, és sikeresen használják a fűtési és melegvízellátó vezetékeket.

• A műanyag rendkívül alacsony tapadási tulajdonságokkal rendelkezik.. Egyszerűen fogalmazva, más anyagok nem tapadnak a felületéhez. Ha így van, az ásványi lerakódású nyomócsövek túlburjánzása nem félhet.
• A hidegvíz-élettartam becslése szerint 50 év vagy annál több..
• Mint minden műanyaghoz, a polietilén dielektrikum.
• Rendkívül ellenálló az agresszív környezetben.. A koncentrált savakat és lúgokat gyakran lezárt műanyag csomagokban szállítják.

HDPE és LDPE

A polietilén, amint a neve is könnyen kitalálható, az etilén gáz polimerizációjának terméke. Attól függően, hogy milyen feltételek mellett halad át, olyan anyagot kaphat, amely teljesen eltérő tulajdonságokkal rendelkezik.

Az LDPE kisebb mechanikai szilárdsággal rendelkezik, és főként kisebb túlnyomású csővezetékekhez használható. Alternatív neve alacsony sűrűségű polietilén. PND vagy PVP (nagy sűrűségű polietilén), ezzel szemben sokkal tartósabb és széles körben használják a nyomóvezetékeket.

Érdekes módon: a jelenlegi szabványok nem osztják a HDPE-t és az LDPE-t. Mindkét műanyagból csatorna és nyomócsövek készíthetők. A HDPE és LDPE csövek átmérője szintén gyakori.

paraméterek

Nyilvánvaló, hogy a csővezetéket jellemző fő paraméter az átmérője. Meghatározzák a sávszélességet.

Azonban az anyag leírása nem korlátozódik rájuk: pl. Egy 110 mm-es PND cső teljes műszaki jellemzői tartalmaznak néhány fontosabb paramétert.

• Falvastagság Egy állandó névleges átmérővel történő növelése növeli a csővezeték erősségét a belső hidrosztatikus nyomáshoz viszonyítva.
• Az SDR a szabványos méretarány, a számláló külső átmérőjű frakciója és a nevezőben a falvastagság. Minél nagyobb az SDR, annál alacsonyabb a cső működési nyomása: a falfelület megnövelt vastagsága és szilárdsági tulajdonságai miatt a csővezeték képessége csökken a hidraulikus nyomás ellen.

• MRS - maximális tartósság. Mérési egység - MPa (megapascál). Egyszerűen fogalmazva ez a legnagyobb feszültség a falakon, ahol a cső 50 évig működik + 20 ° C-os hőmérsékleten.
• MOP - maximális üzemi nyomás.
• S egy sor csövek, számított MRS / 1.25 / MOP, ahol 1,25 a biztonsági tényező a víz.
• Ezenkívül a termékeket ivóvíz szállítására vagy kizárólag technikai igényekhez lehet tervezni.

Mit jelent a PE 32, PE 63 (esetenként helytelenül HDPE cső 63), PE 80 és PE ​​100 jelölés? Csak az MRS maximális hosszú távú ereje felel meg a kisebb érték tízszeresének:

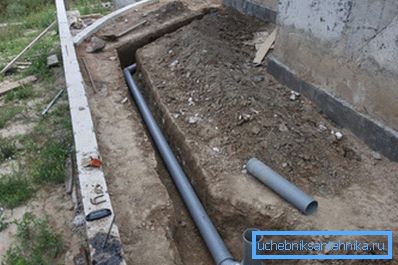

Fontos: a fenti paraméterek a nyomócső elemekre vonatkoznak. A 110 mm-es PND csatorna nem rendelkezik további jellemzőkkel, kivéve a névleges átmérőt.

szimbólumok

A nyomócső megnevezésének tartalmaznia kell:

• A trombita szó.
• Hivatkozás az anyagokra és az MRS (PE 32, PE 63 és így tovább).
• SDR opció.
• Dash.
• Névleges átmérő és névleges falvastagság.
• Kinevezés (ivás vagy műszaki).
• A termék gyártási szabványának neve (GOST 18599-2001).

Így a Pipe PE 80 SDR 9 - 90 x 10.1 típusú GOST 18599-2001 bevitele azt jelenti, hogy egy 90 mm átmérőjű PND csővel rendelkezik, 10,1 mm-es falakkal, ivóvízellátáshoz.

választék

Az egyik olyan szabvány, amely egy sor polietiléncsövet tartalmaz, amit most említettünk - a GOST 18599-2001 szabályozza a nyomóvezetékek anyagának gyártását.

A második szabvány - GOST 22689.1-89 - egy sor polietilén szennyvizet ír le. Szóval, milyen méretűnek kell lennie az általunk érdekelt termékeknek?

GOST 22689.1-89

A dokumentum négy méretet tartalmaz: 40, 50, 90 és 110 mm.

Hol alkalmazandók?

• 40 mm a tipikus térdméret a szennyvíz elvezetéséhez egyetlen mosdóból vagy mosdóból.
• Az 50 mm-es cső PND két vagy három vízvezeték szerelvényből (kivéve WC-tálakból) szennyvizet szivároghat.

Figyelj! A salvo kisülés lehetőségével (pl. Káddal és zuhanyzóval) rendelkező készülékek jobb kezelhetőséggel történő csatlakoztatás esetén jobb egy nagyobb rész kimeneti csatlakozásához. Az utasítás kapcsolódik ahhoz a tényhez, hogy a fürdő lecsapolása esetén az 50 mm-es cső valószínűleg túláramlik (különösen akkor, ha részlegesen tele van zsíros lerakódásokkal), és a lefolyók a rácson keresztül áramlik át a készülékbe alacsonyabb teljesítmény mellett.

• A 90 tipikus keresztmetszet a felszerelt WC-tálak csatlakoztatására.
• 110 a legegyetlenebb méret, amelyet a padlóra szerelt vécécsészék csatlakoztatására használnak, szennyvíztisztító és deszkaágyak építésére (vízszintes ágak, amelyek több emelőt egyesítenek).

GOST 18599-2001

A dokumentumban szereplő dimenziók teljes listája túl nagy egy kis cikk számára, ezért csak határértékeket jelölünk.

1. A PE 32 (vagy néha nem helyesen hívott PND 32 cső) átmérője 10-160 mm, vastagsága 2,0-20,8.

1. A PND 63 (PE 63) cső jellemzői tartalmazhatnak 2,0 - 57,2 mm falvastagságot, 16 - 1200 átmérővel.
2. PE 80: átmérő 16 - 1200, falak 2,0 - 59,3.
3. PE 100: átmérő 32 - 1000, falvastagság 3,0 - 59,3.

Ha helyénvaló egy bizonyos méretet használni otthon?

• A 20 mm-es cső PND vízellátást biztosít az apartman vagy a kis ház egy fürdőszobával.
• Ha a vízellátást nemcsak háztartási igényekhez, hanem öntözéshez is feltételezzük, 25 mm-es PND csövet használunk. Más, az átmérő mellett a cső 25 mm-es PND jellemzőit kizárólag a vízellátás működési nyomása határozza meg; a központosított vízellátó rendszereknél jobb a PE 80 SDR 9 használata.

A fenti méreteknél nagyobb öveket általában házak csoportjainak vízellátásához használják, és 100 mm-nél nagyobb átmérőjű házak és lakóházak.

következtetés

Reméljük, hogy sikerült kielégítenünk az olvasó kíváncsiságát az egyik legnépszerűbb modern anyaggal való ismerkedés területén. A megszokott módon a videó ebben a cikkben több információt kínál. Sok szerencsét!
