Hdpe csövek hegesztése: technológiák, berendezések és

Ebben a cikkben fogunk beszélni arról, hogy milyen eszközökkel, HDPE csövek hegesztésével készülnek. A cikk témája lényeges, mivel a polietilénből készült víz- és szennyvízrendszerek egyre inkább igénybe vesznek.

És ez nem meglepő, hiszen a polietilén szerkezetek ára ma nagyon vonzó, még a polipropilén analógok költségével összehasonlítva is. De mielőtt folytatnánk a hegesztési folyamat leírását, fontoljuk meg, milyen anyagokat kell összekötni egyetlen vízellátó rendszerbe.

A felhasznált anyagok fő jellemzői

A HDPE csövek kisnyomású polietilénből készülnek, amely biztosítja a mechanikai terhelésnek és a rugalmasságnak megfelelő ellenállást.

Az ilyen típusú polietilén csövek széles körben alkalmazhatók nyomástartó és nyomástartó vezetékek kialakításában, a szállított közeg hőmérséklete nem magasabb, mint +40 ° C. Ezen túlmenően a kisnyomású polietilén gázelosztásra és szennyvíz-kommunikációra is használható, feltéve, hogy a csövek kémiailag ellenállnak a szállított közegek számára.

A HDPE csövek gyártásához PE80 és 100 minőségű polietilént használnak, amelyek megfelelnek a GOST 18599-2001 (vízellátó készülék) és a GOST R 50838-2009 (gázvezeték-konstrukció) követelményeinek.

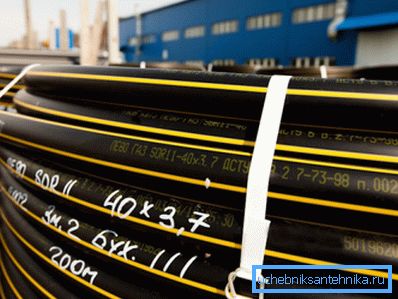

A gázcsövek víztől való megkülönböztetése lehetővé teszi a jelölést és a oldalsávot. Víz esetében - a sáv kék, gáz - sárga.

Fontos: A gázvezetékek gáz- és vízellátó rendszerek telepítésére használhatók. Ugyanakkor a vízvezetékek gázszállításra való alkalmazása elfogadhatatlan.

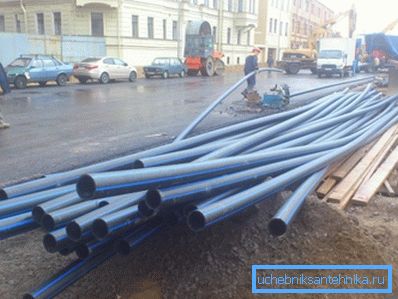

Az alacsony nyomású polietilén csöveket eredetileg föld alatti felszerelésre tervezték, de szükség esetén külső telepítésre is használhatók. A terméket 12 méteres szegmensekben és 100 és 200 méteres sávokban értékesítik.

Fontos: A tekercsekben megszerzett csövet a hegesztés kezdetét megelőzően egyenletes talajon kell elhelyezni.

A kapcsolat kétféle módon történhet:

• állandó összekötés csavaros hegesztéssel vagy elektrofúzióval;
• levehető csatlakozás speciális tömörítő szerelvényekhez csövekhez.

Ha a leválasztható csatlakozás a vízellátás telepítésénél használható, akkor a gázellátó rendszerek kialakításakor csak csövek hegesztése megengedett.

Butt Splicing berendezések

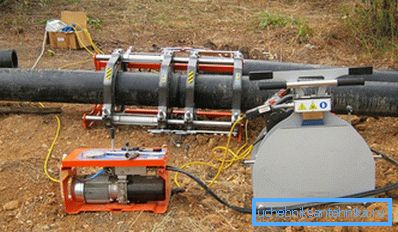

Berendezések a hegesztéshez A PND végű csöveket álló gépeken vagy terepen végzett munkákkal látják el. Mind ezek, mind egyéb módosítások keretből (ágyból) állnak, amelyen központosító bilincsek találhatók, lehetővé téve a részek hosszirányú mozgását forrasztáshoz.

A berendezés fel van szerelve egy fűtőelemrel, amelynek kerülete megismétli a csövek külső átmérőjét. Ezenkívül a készlet tartalmaz egy eszközt a végeinek összehangolására. Ez egy mechanikus eszköz, amely egyszerre igazítja mindkét végét.

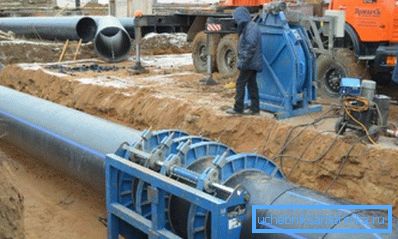

A helyhez kötött eszközöket rendszerint teljesen gépesítették, és a csövek mozgását a keret mentén emelők segítségével végzik. Egyes mobil gépek arra utalnak, hogy szükség van a forrasztott elemek kézi mozgására.

Butt hegesztési technológia

A HDPE csövek saját kezű hegesztése az 50 mm-es vagy annál nagyobb átmérőjű épületszerkezetekre vonatkozik.

Tipp: Amint már említettük, egy csuklós csatlakozás elvégzéséhez olyan hegesztőgépre van szükség, amelynek ára magas. Ezért ezeket az eszközöket a szakemberek használják, míg a kezdő vízvezeték szerelők bérelhetnek csúcstechnikai eszközöket.

A polietilén termékek végponttól a végéig történő összekapcsolásának technológiája az olvadáspontra és a nyomás alatt történő lehúzásra szolgál. A kapott varrás szilárdsága elegendő a megszerzett kötés hosszú távú működéséhez, azzal a feltétellel, hogy ezt a kötést helyhez kötik.

A hegesztési utasítások a következők:

• A csövek végeit derékszöggel vágják és a gépbe illeszkednek úgy, hogy az egyik vége a másik oldalával szemben helyezkedik el;
• Továbbá a hegesztett elemeket fém fogókkal rögzítik. (mindkét oldalon két központosító bilincs) a forrasztási pozícióban;
• A készülék végei között helyezkedik el, a csövek végeit derékszögben kiegyenesíti;
• Ezután a beállított végek között a fűtőelem be van szerelve., amely a polietilén csövek kerületét a munkahőmérsékletre hevíti;
• Ezután a fűtőelemet eltávolítjuk, és az olvadt végeket nagy nyomás alatt 2-3 percig préseljük;

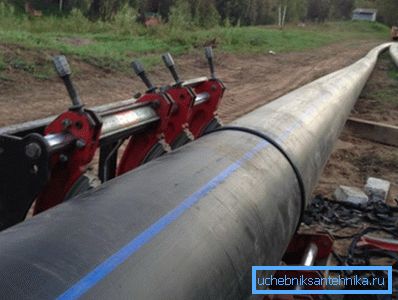

• Miután a polimer anyag lehűlt, az ízület nemcsak nagy szilárdságú, hanem a varrás esztétikáján is.

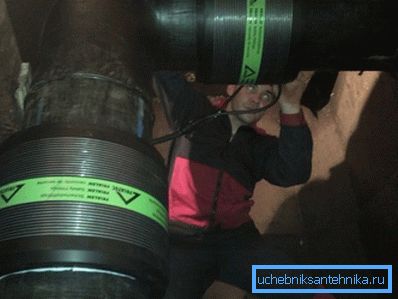

Elektrofúziós hegesztés

Ez a technológiai folyamat lehetővé teszi a polietilén csövek egyetlen rendszerben történő összegyűjtését, figyelembe véve a csatlakozás nagy szilárdságát. A hegesztési munkák egyszerű, és lehetővé teszik maguknak a munkát, anélkül, hogy szükség lenne szakemberek szolgáltatásaira.

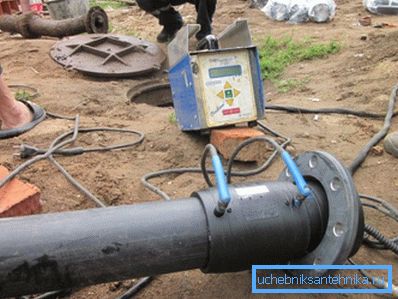

A két cső egyetlen egységbe történő csatlakoztatásának elve abban áll, hogy a feszültséget a csőkötésbe illeszkedő spirálra alkalmazzák. Emiatt a kapcsoló a kívánt hőmérsékletet felmelegíti és megolvad. A polimer összekötés megolvasztása érdekében speciális berendezést használnak, amely biztosítja a szükséges feszültséget az alakos elemhez.

A technológia előnyei közé tartoznak a következők:

• a hegesztés könnyű végrehajtása a gépekhez viszonyítva;
• nagyobb mechanikai deformációval szembeni ellenállás a csuklós csatlakozással szemben;
• kis méretű és a gép súlya, amely lehetővé teszi munkák elvégzését a terepi körülmények között;
• a kisebb közbenső szakadékkal rendelkező forrasztás lehetősége.

Az elektrofúziós hegesztés technológiája

• A polietilén csövek azonos szinten vannak egymáshoz képest. Ha van külön beállítható állvány a készletben, használjuk őket, ha nem, rögtönzött módon kezeljük.
• Vágja le a végeket egy speciális vágóval, amely lehetővé teszi a vágás 90 ° -os szögben.

Fontos: A csövet nem vághatja késsel vagy fűrésszel, mert a vágás optimális minőségét és egyenletességét nem lehet elérni.

• Foszlánymentes rongyot és alkoholos zsírtalanítót használjon, óvatosan törölje le a külső és belső oldalakat.
• A csövek mindegyikénél a távolságtól a fele felével megegyező távolságot mérünk, és speciális fehér jelölővel jelöljük.
• A teljes mért távolság felett eltávolítjuk a felületi réteget. E célból speciális hegesztőgépet használunk, amely a hegesztőgép csomagjában található.

Fontos: Az ilyen munkát semmiképpen sem szabad csiszolópapírral végezni, mivel a polietilén csiszolóanyagainak egy része a forrasztást lezárja.

• A mért élen, ahol a csatlakozás véget ér, egy speciális bilincset építünk be, amely ezt követően lehetővé teszi a cső elhelyezését.
• A cső megtisztított része zsírtalanított.
• A tengelykapcsolót mindkét végére szereljük fel, és bekapcsoljuk a HDPE csövek hegesztésére szolgáló berendezést. A forrasztás kb. 4 percet vesz igénybe, míg a műanyag hűlése körülbelül 10 percet vesz igénybe.

következtetés

Ahogy látta, a HDPE csövek összekapcsolása a saját kezével nem olyan nehéz, ha megfelelő felszereléssel rendelkezik. További hasznos információk, amelyek a telepítés során hasznosak, megtalálhatók a cikk videónál.
