Hegesztett 108 cső - elengedhetetlen építőanyag

A műanyag csövek megjelenése ellenére az acélcső nem veszít földet. A fém vízvezeték-, fűtési és szennyvízrendszerek továbbra is igen népszerűek, a csőacél pedig a keret támogató elemei is. Például egy 108-4-es cső jól használható a könnyűszerkezet keretének állványaként.

Általános információk az elektromos hegesztett csővezetékről

Az acélcső több mint egy évtizede nemcsak a vízvezetékezés vagy fűtés, hanem építőanyagként is használható. A hegesztett csövek alkalmazási területe sokkal szélesebb, mint első pillantásra. A céltól függően az acél összetétele eltérő, és a gördülésre vonatkozó követelmények eltérőek.

Elektromos hegesztett csövek osztályozása

A rendeltetési helytől függően meg lehet különböztetni a következő csőhengerelt termékeket:

• 1. osztály - a mindennapi életben. Ez a csoport magában foglalja a csővezetéket, amelyet például egy fűtési rendszer telepítésére használnak. Még egy nem szakember is megbirkózik a telepítéssel, csak a munka részletes leírása szükséges;

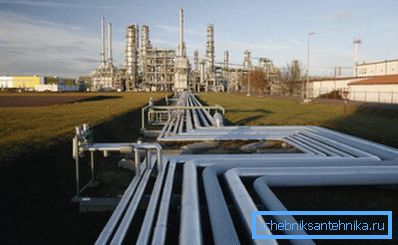

• 2. fokozat - fokozott nyomás és hőmérséklet ellenállással. Ez a fajta bérlet az olajat, valamint a fővezetéken lévő vizet is szivattyúzza;

• 3. fokozat - az acél összetételét a hőmérséklet és a nyomás gyakori változásai alapján választják ki. Alkalmazási kör - élelmiszeripar, vegyipar, stb .;
• 4. osztály - csővezeték kemény mechanikai igénybevételnek kitéve, például egy kút fúrásakor. Az acélnak nagyobb kopásállóságra van szüksége;
• 5 osztály - ez a kölcsönzés elsősorban a kereteket hordozó elemként szolgál. Ennek megfelelően a fő követelmény a nagy szilárdság és az alacsony ár;
• 6. fokozat - a mérnöki tevékenység igényeinek kielégítésére készült. A fő jellemző a megnövekedett ellenállás a nagy nyomással, kopásállóság.

Szabályozási keret

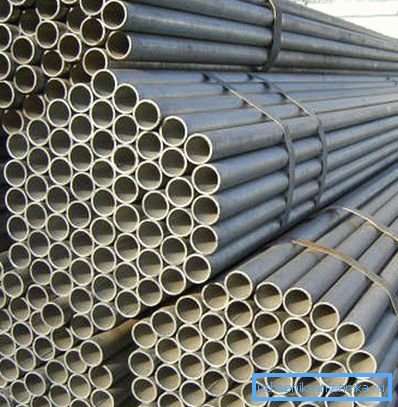

Számos szabványt, geometriai méretet, súlyt és tűrést találhat a GOST 10704-91-ben, de a dimenzióra vonatkozó alapvető információkat is tartalmaz. Például a GOST 10704 91 szerinti 108x4 cső nem gyártható 4 m-nél kisebb hosszúsággal.

Általában a méret az átmérőtől függ:

• több mint 426 mm - rendszerint a méretet az ügyféllel kötött megállapodás határozza meg;
• több mint 152 mm - a minimális hossza 5 m;
• 70 - 152 mm - 4 m;
• 30 - 70 mm - 3 m;
• kevesebb, mint 30 mm - 2 m.

A mérettartomány meglehetősen nagy: az átmérő 10 és 1420 mm közötti, a fém vastagsága pedig 1 és 32 mm között van. Ennek megfelelően a csővezeték súlya nagyon eltérő. Például az 1 méteres 108x4-es cső tömege a szabvány szerint kb. 10,26 kg, és a fémvastagság 5,0 mm-rel történő növelésével ez a szám 12,70 kg-ra emelkedik.

Figyelj! Ha a megjelölés mindig a külső átmérő. A belső átmérő kinyomtatásához a fal vastagságának kétszeresét kell levonni ebből a számból.

Ezenkívül a dokumentumnak számos technikai feltételt is figyelembe kell vennie. Ezek az adatok fontosak a csővezeték minőségellenőrzési szakaszában.

Kiválaszthatja az alábbi dokumentumokat:

• GOST 10705-80 - információ a 10-530 mm átmérőjű csővezetékekre vonatkozik (alacsony ötvözet és szénacél). A dokumentum tartalmazza az elfogadásra, tesztelésre, a szennyező anyagok megengedett legnagyobb koncentrációjára stb. Vonatkozó szabályok listáját;
• GOST 10706-76 - a kompozíció közel azonos, de a jelen dokumentum követelményei a 426-1620 mm átmérőjű csővezetékekre vonatkoznak;

• GOST 10707-80 - előkészíti a hidegen alakított hegesztett csöveket, amelyek átmérője 5-110 mm (szénacél);

Ami a varrat nélküli melegen hengerelt csöveket illeti, számukra a legfontosabb információk a GOST 8731-74. A varrás hiánya még megbízhatóbbá teszi a csővezetéket, bár egy vastag fal is növeli a cső tömegét, például a 108x6 cső tömege már 15,09 kg / bar. m.

A termelés főbb szakaszai

Az egész termelési folyamat több szakaszra bontható:

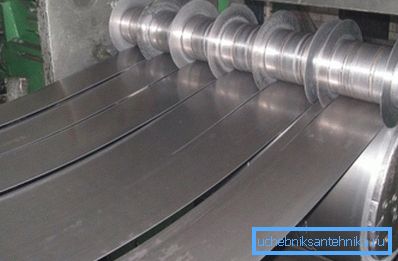

• egy állandó szélességű fémszalag nyersanyagként működik. Ez formázott és tompa hegesztésű, így állandó szélességű acélszalagot kapnak. Ügyeljen arra, hogy szabályozza az acél vastagságát, a 108x4-es cső súlyától és bármely más méretétől függően;

• a következő szakaszban a csík egy görgőcsíkon halad át, amely a csíkot egy jövő csővezeték formájává teszi (eddig nem végeztek hegesztést);
• hegesztést végzünk;
• a grátort eltávolítják;

Figyelj! A burkot nem csak kívülről kell eltávolítani, hanem kívülről is. Ha a csővezeték nyomás alatt működik, akkor a megszakítás nélküli burring megszakítja a folyadék áramlását.

• Ezután ellenőrizzük a varrat erősségét, a csővezetéket vágjuk, a végeket tisztítunk. Szükség esetén felületkezelést végeznek;
• a kész csővezetéket tárolják.

A szabályozás során vegye figyelembe a hegesztési módszert. Tehát, ha nagyobb erőt (GOST 10706) használtunk, akkor a tömeget 1% -kal meg kell növelni.

Vagyis, ha a 108x5 cső súlya 12,70 kg / bar volt. m, akkor nagyobb erősségű varrás esetén 12,827 kg / pog. m. Nagy mennyiségben fontos.

Példák az elektromos csővezetékek használatára

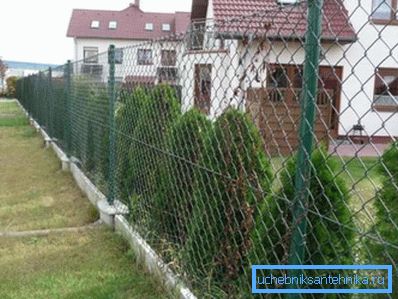

Egyéni konstrukcióban általában fűtési rendszerek, vízvezeték szereléséhez használják. Minden munkát általában kézzel végzik. Kis méretek használhatók a csövek keretelemeként könnyű szerkezetekhez, mint például gólyalábok.

Ami a nagy méreteket illeti, figyelembe kell vennie az árat. Tehát egy 108x4-es cső ára igen magas (kb. 30 000 - 33 000 rubel / tonna), így nincs értelme használni, például a szennyvízhez.

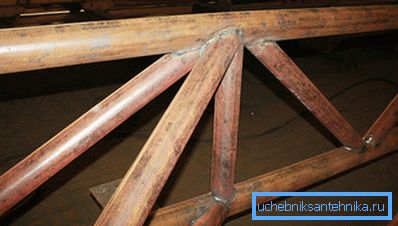

Az ipari konstrukcióban az elektromosan hegesztett csővezeték előnyei teljesen megnyilvánulnak. Nagyméretek mind állványokká, mind nagy kiterjedésű borítóként használhatók. Az utóbbi esetben meg kell keresni a gazdaságok létrehozását.

A csővezeték saját súlya nem teszi lehetővé egyetlen cső körének blokkolását. Például a 108x3 5 cső súlya 9,02 kg / bar. m., 15,0 m-es átmérővel csak saját súlya 135,3 kg.

Összegezve

A villamosan hegesztett és varrat nélküli csövek nemcsak egyénileg, hanem ipari konstrukcióban is népszerűek. A kis méreteket gyakran használják a mindennapi életben, de a nagyobb átmérő alkalmas a súlyosabb építésre is.

A cikkben bemutatott videó részletesen leírja az elektromosan hegesztett hosszirányú csövek előállításának folyamatát.
