Hengerek profilcsőhöz
Az egyetlen eszköz, amely megváltoztathatja egy alakos cső alakját, a tekercs. És mivel a hajlított fémtermékeket gyakran építik fel, ez az eszköz egyszerűen elengedhetetlen. A profilcső hengerjei különbözőek, beleértve azokat is, amelyek egymástól függetlenül készülhetnek.
A tekercsek típusa
Szerkezetileg az ívelt alakú csövek kialakítására szolgáló szerszámot az alkalmazott erő forrása szerint típusokra lehet osztani.

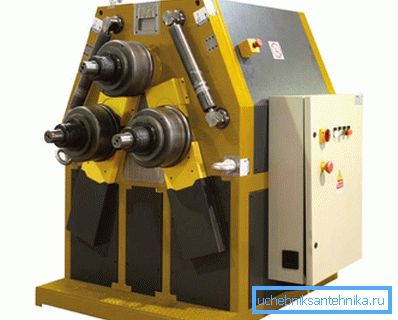

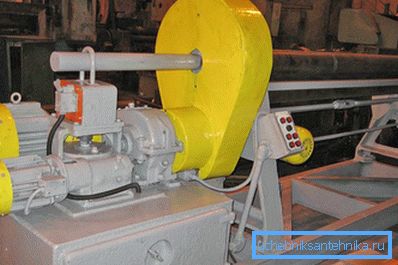

Az elektromos hengerek a legtermékenyebbek, a legtöbb hajtogatott termék jellemzője, hogy az egységnyi időegység alatt keletkezik a többi típushoz képest. A termelékenység növekszik egy működő elektromos motor jelenlétének köszönhetően, amelynek segítségével egy új cső alakja meglehetősen gyorsan alakul ki.
Az elektromos csőhajlító fő szerkezeti elemei:
- az alap, amely egy fémágy;
- 3-tól 5-ig terjedő hengerek, amelyek elektromos motorral forognak;
- erőmű villamos motor formájában;
- deformáló bilincsek.

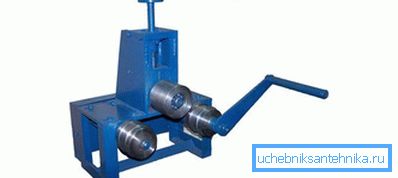

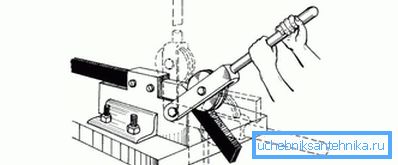

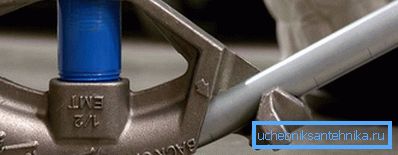

Kézi görgők a profilcső hajlításához praktikus hordozható szerszámnak tekinthetők. Viszonylag kis méretük és az elektromos meghajtás hiánya miatt minden alkalmas helyen, még akkor is, ha a munkahely korlátozott. A profilcső hajlítási görgőinek kialakítása hasonló a villanymotorhoz, azzal az egyetlen különbséggel, hogy nem rendelkeznek elektromos meghajtással, és a betáplálóhengerek összekapcsolódnak egy lánccal történő átvitelhez, amely a bilincsek segítségével deformálja a csövet.
A kézi csőhajlókat a tervezési hibák jellemzik. Annak ellenére, hogy az ilyen görgők nagyon kényelmesek a kis munkák elvégzéséhez, jelentős fizikai erővel kell rendelkezniük. Nem könnyű olyan fémcsövet hajlítani, amely átviteli erővel rendelkezik a bilincsek és a láncátvitel egyik személyére. Ha a munkavállaló nem eléggé fizikailag fejlett ember vagy a mûveletek gyakori ismétlõdésébõl fakadó fáradtság felhalmozódott, az ilyen eszköz a termelésben nem produktív. Ezért egy ilyen kéziszerszám csak a kis hajlított hajlított termékek előállításánál hasznos.

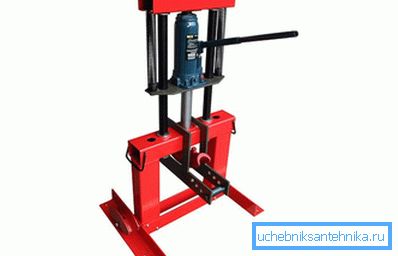

A hidraulikus hengereket a leghatékonyabb technikának tekintik a fent leírt hajlítószerszám analógokhoz képest. A hidraulikus prés a bilincsekkel együtt olyan erőteljes erőt továbbít a profilcsőnek, amelyik úgy hajlik, mint egy nád. Az ilyen egységet joggal nevezhetjük "szuper súlyosnak". A hajlítóerő egy adott esetben a hidraulikus komplex által épül fel, amely könnyen karbantartható és vezérelhető. Ha a meglévő berendezéseken kívül az adagolóhengerekre ható elektromos motor hozzáadásával jelentősen megnő a berendezés hatékonysága, akkor a teljesítményt és a kapacitást kombinálják.
Tipp Az ilyen eszköz továbbfejleszthető. Ha az adagoló dobot egy profilos tengellyel helyettesíti, akkor egy futtatáskor egyszerre több profilos cső hajlítható meg. A hidraulikus prés és az elektromos meghajtás tulajdonságai miatt ez a gép számos termék feldolgozására képes.

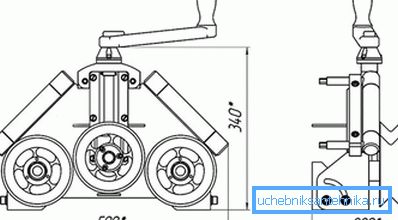

Sajnos a hidraulikus hengerek sokat mérnek. Ez a hátrány abban nyilvánul meg, hogy ha telepíti valahova, akkor ez a hely hosszú ideig dolgozik az egységnek, mint munkásnak - nagyon nehéz lesz áthelyezni a helyéről. Annak érdekében, hogy megértsük a szerszám eszközeit és elvileg a profilcső deformációját, láthassuk az alkalmazott görgők alábbi rajzát.
A görgők működésének elve
A profilcső hajlításához a görgőkön nincs szükség különleges ismeretekre és készségekre. Az alkalmazottaknak csak néhány műveletet kell végrehajtaniuk:
- A cső két adagológörgőre esik.
- Bizonyos erővel a csövet egy hajlítógörgőre nyomják, hogy kiválaszthassák.
- A sebességváltó be van kapcsolva.
A profilos csőnek a munkaterületen való áthaladása miatt tervezett szögben hajlik. Nem megfelelő mértékű deformáció esetén a munkadarab ismét átjut a szerszám munkaelemein, miközben a szorítóerőt szabályozni kell.
Házi hengerek készítése

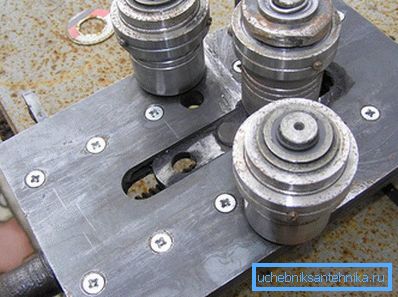

Napjainkban a profilcsövön készült önhordó tekercseket gyakran megtalálják a mindennapi életben. Az ágyhoz a széles csatornát kell alkalmazni. A hajlító mechanizmus U-alakú kivitelben hidraulikus emelővel vagy hegeszthető csavarkulcs lemezzel állítható elő.
- Ha egy aljzatot használ, akkor az ágy alá kell kerülnie, és felülről felfelé rohannia kell az adagolóhengerekhez.
- Egy másik esetben a cső hajlított menetes bilincs. A csapot becsavarják az anyába, és a sarok a kívánt alakzat végére hegesztésre kerül.
A csővezeték adagolásakor rendszeres kerékpárláncot használhat. A csillagokat hegesztették a meghajtóra és a hajtott tengelyekre, és a lánc feszített. A fogantyú a hajtótengelyhez van rögzítve.
Tipp A keménység szempontjából az előtoló görgőknek meg kell haladniuk a profilcsövet, így megkeményednek.
videó
Javasoljuk, hogy nézze meg a házi csőhajlítót:
