Hogyan csatlakoztassa a csövet a polipropilénhez
Gyakran előfordulnak olyan esetek, amikor csővezetéket készítenek, akkor szembe kell néznünk a különböző anyagokat összekötő csövek problémájával. Ebben a cikkben megnézzük, hogyan kell a HDPE csövet összekötni egy polipropilén csővel.
Polipropilén csőcsatlakozás típusai
A polipropilén csövek és egyéb típusú csövek összekötésére speciális szerelvények vannak szálakkal. Az illesztés egyik oldala hegesztett a polipropiléncsőhöz, a másik oldal pedig a menetes csővel azonos átmérővel van összekötve. A szerelvényen lévő szál lehet belső vagy külső. Vannak kombinált csatlakozók is. Ezt később megvizsgáljuk.
Egy másik típusú polipropilén csőcsatlakozás egy karimás csatlakozáson alapul. Ezt a típusú kapcsolatot nagy csövekben használják. A perem rögzítéséhez a polipropilén csőhöz hegesztett hüvely van, amelyre a karimát felhelyezik. Egy másik felszerelési lehetőség a kupak karimákkal történik. A készüléke egy kompressziós csatolásra hasonlít. A peremcsatlakozás az azonos átmérőjű cső éleihez van rögzítve, és a csavaranyákkal meghúzva.
A HDPE csövek csatlakozásainak típusai

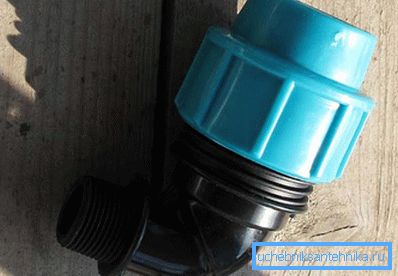

A cső PND-nek megközelítőleg azonos eszközei vannak a csatlakozáshoz. A leggyakoribb - a collet kapcsolat. A csövek összekötéséhez egy csatlakozást kell alkalmazni, amelyen egyik oldalán egy csíptető és egy másik szál van. A tengelykapcsoló rögzítéséhez a szorítóanya csavarja ki és helyezze fel a HDPE csövet. A gyűrűt behelyezzük a csőbe, a szorítóanyát felhelyezzük és szorosan meghúzzuk.
Tipp A szorító anyát nem szabad nagyon szorosan rögzíteni, különben felrobbanhat, vagy a fogazat a cső szélét összetörni fogja.

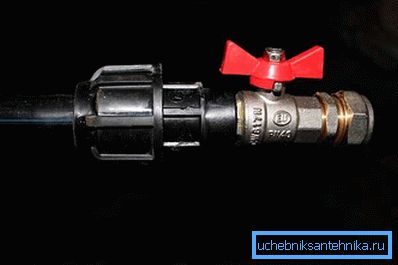

Miután a gallér a menetes gallér másik végéhez van csatlakoztatva, egy másik átmérőjű cső csavarozható.

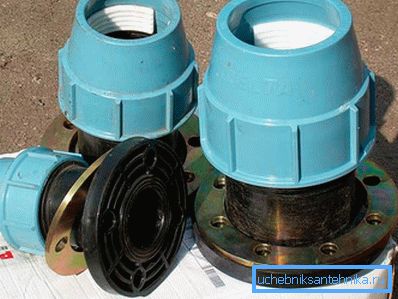

A HDPE cső karimás csatlakozása hasonlóan történik a fent leírt csatlakoztatáshoz. A HDPE cső szélén hegesztett hüvely van, amelyen a perem fel van szerelve. És ugyanaz a készülék egy kupakkal, ahol a csatlakozás a csövek éleire van szerelve, és a kupakanyákkal van nyomva.
Két cső csatlakoztatása
A fent leírt szerelvények csövekhez történő csatlakoztatásával könnyen csatlakoztatható a HDPE cső polipropilénnel.
- Az első esetben egy csavarmenetes csatlakozót rögzít a HDPE csőhöz és egy kombinált menetes csatlakozást a propiléncsőhöz. A menetes tekercselésre FUM szalagot kell lezárni és csavarni.
- A második esetben két csövet köti össze a karimákkal. Helyezze a gumitömítést a karimák közé a tömítéshez, és húzza meg őket csavarokkal.
Kombinált tengelykapcsolók
Ha a HDPE csővel ellátott csatlakozócsatlakozóval minden tiszta, akkor a polipropilén csövek kombinált csatlakozói (szerelvények) különbözőek. Vessünk egy pillantást rájuk:
- Egy csavarmenetes csatlakozó szolgál a csővezeték másik típusú csőhöz vagy külső szálakhoz való csatlakoztatásához. Polipropilén billetből áll, amelynek befeszített fémcsatlakozója van, amelyen egy szálat vágnak.

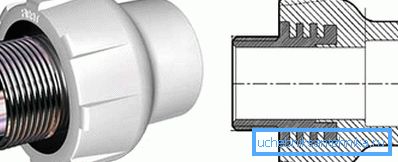

- A külső menetes csatlakozás ugyanazokat a funkciókat hajtja végre, mint a fentiek. Ez csak abban különbözik, hogy a polipropilén billetbe nyomódik egy külső menetes fémhüvely.

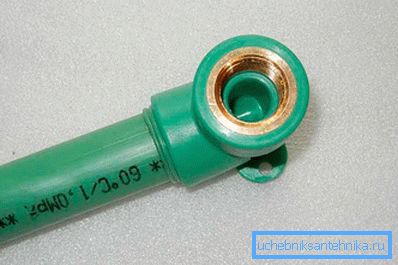

- A kulcsos női menetes csatlakozó egy polipropilén billetből áll, amelybe fémhüvelyt préselnek ki, és a fémszegélyeket a polipropilén szélén kiállóan nyújtják. Az arcokat a nyitott csavarkulcs alatt tervezték. Az arc belsejében faragott. Kényelmes, ha egy ilyen hüvelyt egy másik csavarral ellátott kulccsal csavartál. Vannak olyan modellek is, amelyek kulcsrakész felületekkel rendelkeznek.
- A kulcsrakész férfi csatlakozó ugyanaz, mint a 3. bekezdésben leírt tengelykapcsoló, de külső menetes.
- A belső menettel ellátott elosztott tengelykapcsoló két fémrészből áll, a nyitott csavarkulcs alatt. Ezenkívül egy fémrész polipropilén billethez van kötve. Az ilyen csatlakozók olyan helyeken vannak felszerelve, ahol a csővezeték leválasztására vagy az eszközök eltávolítására van szükség. Ez a kuplung másik neve az amerikai. Két kulcskal fonva.
- A levehető külső menetes csatlakozás hasonló az előző típusú amerikai típushoz. Az egyetlen különbség a külső szál helyett a belső.
- A kuplungos anyával ellátott kapcsoló egy polipropilén billetből áll, amelybe egy sapkanyílással ellátott szerelvényt nyomnak. Ugyanúgy van felszerelve, mint egy amerikai: a csővezeték szükséges csatlakozójának helyén.
Ezekkel a kombinált tengelykapcsolókkal, amelyek egy polipropilén csőhöz vannak forraszthatók, könnyen csatlakoztatható a HDPE csőhöz, amelynek hasonló, hasonló szálas csatlakozója van.
Forrasztó PP szerelvények
Mielőtt a két csövet összekötné a szerelvényekkel, azokat rögzíteni kell a csőre. A HDPE csőre szerelt rögzítőelemeket, amiket fent tárgyaltunk. Most vegye figyelembe a polipropilén cső csatlakozását.
A polipropilén csőszerelvényeket forrasztással egy speciális forrasztóhellyel csatlakoztatják. Az állványra egy fúvókákkal ellátott forrasztópáka van felszerelve, és 260-ra melegítikkörülbelülC. A cső szélét szennyeződéstől megtisztítják, lekerekítik és zsírtalanítják a csatlakozó belsejével együtt. A cső és a szerelvény egyidejűleg felhevített fúvókákra helyezve. Fűtés után a csövet annyira be kell illeszteni az illesztésbe, hogy megforduljon és hűlni lehessen. Ezzel lezárja a forrasztási folyamatot.
E cikk elolvasása után könnyedén csatlakoztathat polipropilén csövet egy HDPE csővel. Itt találja meg a megfelelő kapcsolódási lehetőségeket. Vannak rajongók, akik az építési fórumokon azt állítják, hogy ez a két cső különféle hőmérsékletű csatolással forrasztható. De az a helyzet, hogy a polipropilén és a HDPE különböző anyagokból készül, különböző olvadáspontjaik vannak, így ez a varrat felrobbanhat vagy akár megolvadhat is. Ha el akarja menteni és kísérletezni, akkor tegye meg a saját veszélyével és kockázatával.
videó

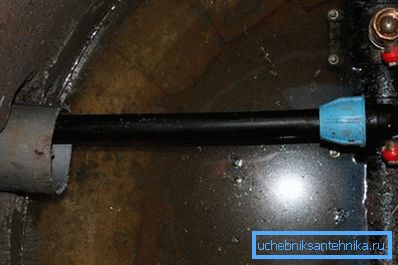

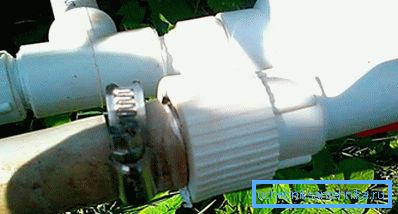

Az egyik példa az, hogyan lehet egy vascső egy részét polipropilénnel helyettesíteni. Ugyanez az elv alkalmazható különféle anyagok műanyag csöveinek összekapcsolására:
fénykép

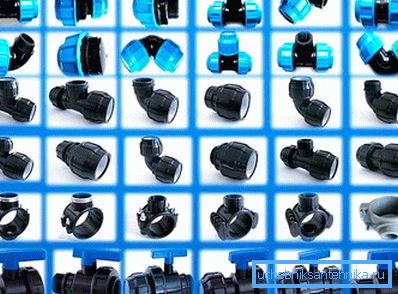

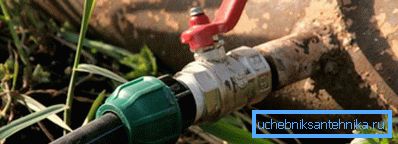

Ezeken a fotókon láthatod, hogyan lehet még mindig műanyag csöveket csatlakoztatni:
