Hogyan csatlakoztassuk a hdpe csőszerelvényt?

A polimerek szilárdan vannak életünkben. Ebből a nyersanyagból számos tétel és formatervezés készül. A modern csatorna- és vízellátó rendszereknél (és más csővezetékeknél) használjon PND-csöveket. Az ilyen termékek ugyanolyan erősségűek, mint a fémek, de sokkal könnyebb telepíteni és sokkal hosszabb ideig tartani. Lehetőség van csővezetékek létrehozására a polimer csövekből speciális berendezések vagy berendezések nélkül. A cső PND szerelvényének csatlakoztatását ebben a cikkben ismertetjük.

Csatlakozási módszerek

Csatornázáshoz vagy vízellátáshoz csöveket kell csatlakoztatni, és a csomópont összecsukható vagy nem választható. A második módszer a hegesztést jelenti. Ehhez különleges eszközöket kell használni.

összenyomás

Az összecsukható csatlakozásnak számos pozitív tulajdonsága van. Itt csak a főbbek:

  • Egyszerű telepítés. Minden munkát függetlenül lehet elvégezni, akár asszisztens nélkül is.
  • A bontás lehetősége. Ha a csövek blokkolva vagy sérültek, könnyedén végezhet javításokat.

Ezért a HDPE csövek (különösen házak és lakások) szinte minden csatlakoztatását szerelvényekkel vagy csatlakozókkal végzik.

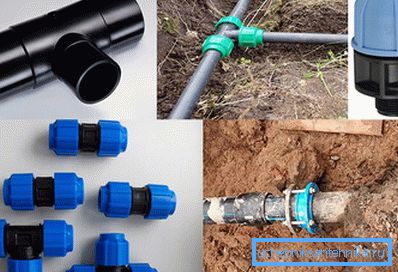

A használt szerelvények típusai

A használt szerelvények típusai

A polimerekből készült csövek felszerelésére többféle szerelvény használható. nevezetesen:

  • Elektromos hegesztésű. Ez egy speciális elemű szerkezet. Villamos energia segítségével felmelegíti a vezetéket, amely megolvasztja a műanyagot és erős csatlakozást hoz létre. Ezzel a csatlakozással állandó kapcsolat jön létre.
  • Tömörítés. Ezt a kialakítást leggyakrabban különféle csővezetékek telepítésére használják.
  • Nyomáscsökkentő. Ez a szerelvény úgy lett kialakítva, hogy különböző méretű csöveket csatlakoztasson.

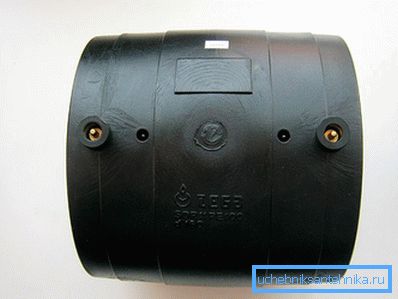

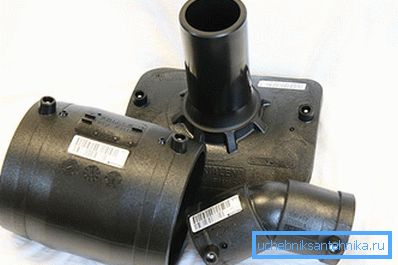

Szerelés PND csövekhez elektromos fűtéssel

Az elektrofúziós szerelvényeket nagyon ritkán használják. Ez az összefüggés elválaszthatatlansága és maga az eszköz magas költsége miatt következik be. Csökkentő szerelvényeket használnak, amikor csővezetékeket csatlakoztatnak a mérőkhöz és más kommunikációs komponensekhez. A tömörítési terveket azonban leggyakrabban használják.

Maguk a szerelvények különböző geometriájúak lehetnek. Közvetlen összeköttetésként, különböző szögben használatos. Széles körben elterjedt különböző elosztók, pólók és egyéb tervek is. Ezenkívül fix összeköttetésként is használhatók, valamint a csövek egymáshoz viszonyított elmozdulása révén.

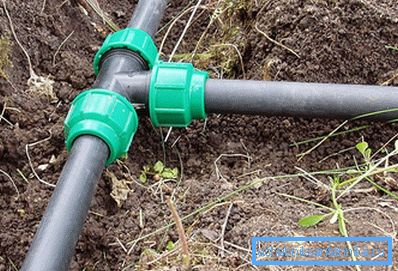

A csöveket szerelvényekkel összekötjük

A csöveket szerelvényekkel összekötjük

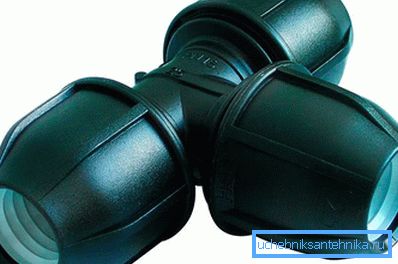

A kompressziós szerelvényt leggyakrabban használják. Ez annak köszönhető, hogy könnyen használható. Hogyan csatlakoztatható a HDPE cső tömörítéssel? Ezt most megvitatják. Az első dolog, amit meg kell értened a készülék ezen design. A kompressziós szerelvény a következőket tartalmazza:

  • polietilén héjak;
  • tömítőgyűrűk;
  • a szorítógyűrűket a mechanikai sérülések elleni védelemre használják;
  • perselyek;
  • Nut-sapkák.

Ezek a szerelvények különféle átmérőkben kaphatók. A boltokban 16-tól 110 mm-ig terjedő csövekből áll.

A csövek kompresszor szereléséhez történő csatlakoztatásához kövesse az alábbi utasításokat:

  1. Megérteni a szerelvény kialakítását. Az anyák kupakjai csavarva vannak, és a csövek végei rá vannak ráhelyezve (szükség van arra, hogy a csiszolót eltávolítsuk egy jól megterített késsel vagy egy fogazattal).
  2. A csővezeték végein jelöljük azt a távolságot, amelyen be kell lépni a csőbe. A csatlakoztatás megkönnyítése érdekében nedvesíti a szerelvényt és a csövek végeit vízzel vagy enyhe szappanoldattal.
  3. Helyezze a csövet a szerelvénybe a megjelölt hosszra. Ez fizikai erőfeszítést igényel. Tehát a cső szorosan belép a tömítőgyűrűbe.
  4. Ezután húzza meg a kupakot. Kívánatos, hogy ezt csak kézzel használjuk. Ez csökkenti az anyacsavar túl szorításának kockázatát, ami a tömörség romlását jelenti. Ezzel befejeződik a kapcsolatfolyamat.
Elektrofúziós szerelés

Elektrofúziós szerelvény használata esetén áramforrás (generátor vagy elektromos csatlakozó) szükséges. A csövek és az összekötő elemek tisztítanak szennyező anyagokat, és ugyanazon a tengelyen vannak rögzítve. Ugyanakkor szükséges az egész szerkezet mozdulatlansága.

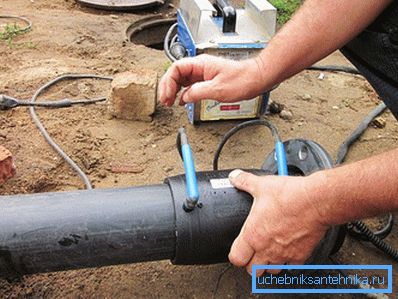

Elektrofúziós hegesztés

Ezután egy áramforrás csatlakozik az illesztéshez. Ennek eredményeként a fűtőelem megolvasztja a műanyagot. Az olvadt állapotban az anyag létrehozza a szükséges nyomást, és a csövek szorosan összekapcsolódnak.

Ha a saját kezével vízvezetéket vagy szennyvizet tervez, akkor használjon kompressziós szerelvényt. Az ilyen készülékek igen egyszerűen telepíthetők, és egyidejűleg megbízható kapcsolatot hoznak létre, amely képes ellenállni a 25 atmoszféra nyomásának. Az elektrofúziós szerelvények használata a mindennapi életben rendkívül ritka, a magas költségek és a használat nehézségei miatt.

Azt is javasoljuk, hogy olvassa el a vízellátó rendszerrel kapcsolatos cikkeket:

  • Hogyan kell forrasztani a polipropilén csöveket.
  • Polipropilén csövek csatlakoztatása.
  • Nyomáscsökkenés a csővezetékben.
  • Hogyan ürítsd ki a vízcsövet.
  • Hogyan lehet megszabadulni a kondenzátumtól a csöveken?
  • Hogyan csatlakoztassunk két csövet.

A HDPE csövek összekapcsolási folyamatának részletesebb ismerete érdekében javasoljuk, hogy tekintse meg a témához kiválasztott videót, amely a cikk végén található.

 videó

Ez a videó a tömörítési csatolás telepítését mutatja:

Lásd a PND polietilén csövek hegesztését az ízületben:
