Hogyan építsünk be egy pólót egy műanyag csőbe
A modern vízvezeték működtetésekor gyakran szükség van további háztartási eszközök (például mosógép vagy mosogatógép) csatlakoztatására. Ebben az esetben a meglévő csővezeték úgynevezett illeszkedő beágyazása nélkül nincs mód, amelyet egy speciális pólus segítségével lehet megszervezni, ami biztosítja a fióktelep létesítését a fő csővezetékből.
De mielõtt behelyezné a pólót egy fém-műanyag csõbe, tanácsos megismerkedni a meglévõ szerelvények típusával, valamint az elrendezésük sorrendjével.

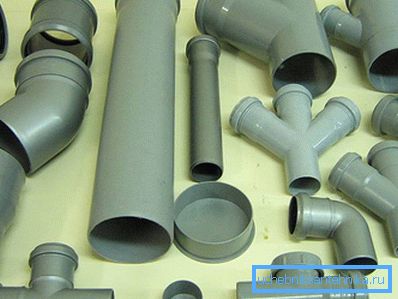

A szerelvények fajtái
Amikor a szerelvényt egy vágott fém-műanyag csőbe helyezzük, rendszerint olyan jól ismert csatlakozási tervezési módszereket alkalmazunk, mint például a préselés, a préselés vagy a szálakhoz való illesztés.
Az alkalmazott technikának megfelelően kétféle szerelvénytípus használható, nevezetesen:

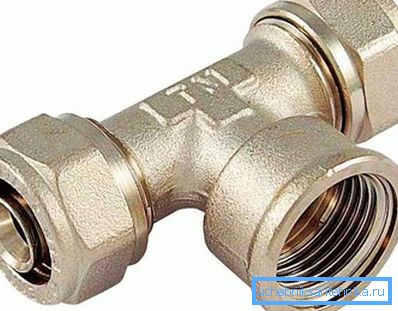

- Tömörítés.

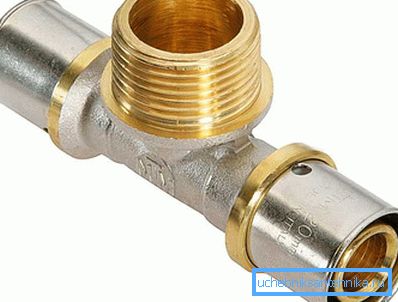

- Krimpelő.
Ezen alapvető módosítások mellett az összetett pólók fém-műanyag csövekhez való megmunkálásához is használhatók, amelyek munkadarabjait különböző típusú ízületekhez tervezték.
Az ilyen különféle csatlakozások lehetővé teszik mind a lecsatlakoztatható (krimpelő anya és menet) munkáját,
és egyrészes (préshüvely) kapcsolási rajzokkal, ami növeli a felszerelt csomópont működését.

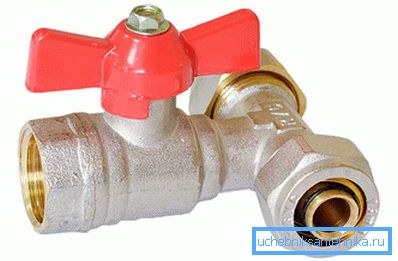

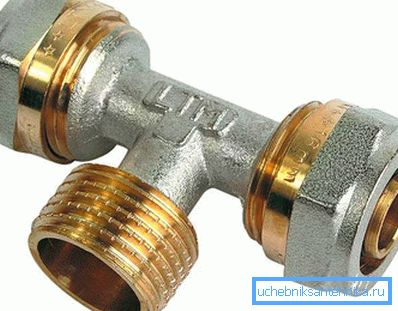

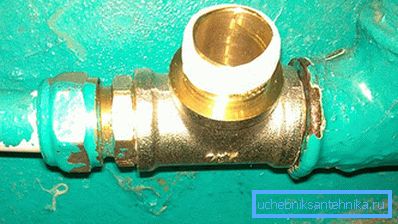

Így, amikor egy belső menetes és két kompressziós anyát használunk, akkor a rendszerben nem csak egy mosógép vagy mosogatógép csatlakoztatható, hanem minden olyan mérőeszköz is, amelynek menetes mellbimbója van.

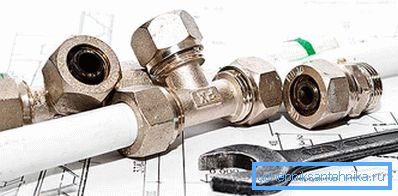

Tee szerkezetek és azok telepítése
A fém-műanyag csövekbe való behelyezéskor használt tipikus illesztési pólusok többsége sárgaréz vagy bronz fröccsöntéssel készül. A bennük használt tömítőelemek (zárócsavarok és tömörítőgyűrűk) bronzból is készülnek. Bizonyos típusú ilyen tömítések készülhetnek gumi, valamint a modern műanyag polimerek.
Tipp Az építési piacon olcsóbb szilánok készültek, de alacsony minőségük miatt nem igényelnek. A szakemberek nem használnak ilyen szerelvényeket.
Tehát a fém-műanyag csövekbe beágyazott ujjhüvelyek, általában rozsdamentes acéllemezből készülnek. A sárgaréz öntött házak általában műanyag gyanta tömítésekkel vannak felszerelve.

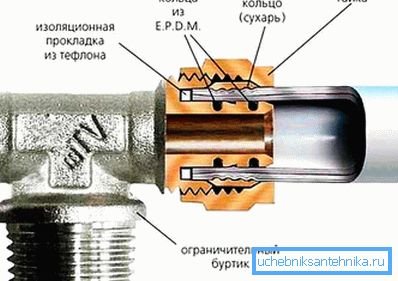

Amikor a fémcsövek háztartási betétje a leggyakrabban használt csatlakozó krimpelő vagy krimp típusú. Az első esetben kialakításukhoz használják a szorítóbilincseket és a második préselőszerelvényeket.

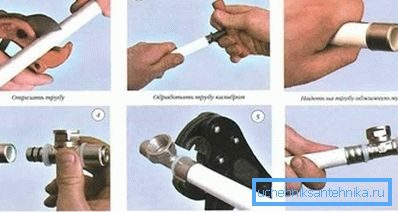

Az ilyen típusú ízületek előkészítésében alkalmazott technológiai technikák sok hasonló tulajdonsággal rendelkeznek. Az első megvalósítása az alábbi telepítési műveletek sorozatos végrehajtását foglalja magában:
- először a csövet a beillesztési ponton 90 fokos szöggel a hosszirányú tengelyére vágják;
- akkor mindkét eredményt az ún. kaliber határozza meg, ami a vágásokat munkás megjelenésnek teszi ki (nem szabad semmiféle szabálytalanságot és súrlódást okozni);
- ezután a csővégek végén egy tömörítő gyűrűs dugattyúval ellátott záróelemeket helyeznek el, amelyek után egymás után egymáshoz egymáshoz csatlakoznak a szerelt szerelvények mindkét bütyke (belső szerelvényei);
- a munka végső szakaszában csak a csatlakozások cső alkatrészeit kell rögzíteni a mellbimbókon, tömítésüket krimpelő hüvelyekkel tömítve.
Közvetlenül megjegyezzük, hogy megbízható rögzítőcsatlakozás kialakítása érdekében a szerelt szerelvény testét meg kell tartani a krimpelés során beállítható csavarkulccsal. Nos, hogy húzza meg a krimpelő anyát, a legjobb a csavarkulcs használata.

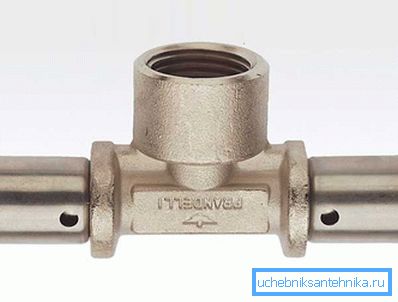

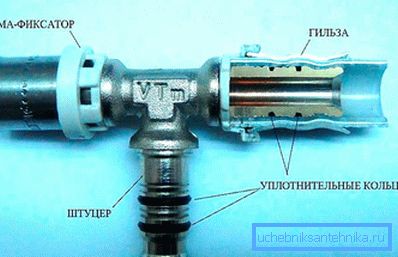

A sajtószerkezet kialakításának sorrendje eltér attól, amit korábban már megvizsgáltunk. A szokásos kulcsok itt nem hasznosak, mivel speciális szerszámra van szükség - préselt kullancsok, amelyek segítségével a csőbe illesztett csövek krimpelődnek. Ez nem elválasztható kapcsolat.
A szabványos menetes csatlakozás elérése érdekében a szerelt szerelvényt egyszerűen csavarozzák a csőhajlásra, amelynek munkadarabja (előzetesen elkészített külső menet) FUM szalaggal előzárva van. Újra megjegyezzük, hogy a fémcsövek menetes csatlakozását rendkívül ritkán alkalmazzák.
videó
Nézze meg a képzési videót a műanyag csövekkel való munkához. Ismerkedjen meg a sajtolt szerelvényekkel, vágócsövekkel és a szerszámmal való munkavégzéssel kapcsolatban:
