Hogyan és mi a fémcsövek összekapcsolása

A csőrendszerek telepítésekor számos lehetőség van a rézcsövek csatlakoztatására. Az építési piacokon számos különféle szerelvény, kötőelem, forrasztóanyag van az ilyen anyagok számára, lehetővé téve mind a levehető, mind az egy darabból álló kapcsolatokat, amelyek nem igényelnek karbantartást. Ez a cikk mindegyiket megvizsgálja, beleértve a fémcsövek összekötését a szálakkal.

Rézvezeték csatlakozási módszerek

A rendszer telepítése a következő lépésekből áll:

• a szegmensek jelölése - fontos, hogy a megfelelő méréseket a szükséges tűrésekkel nagymértékben elvégezzék;
• vágó termékek - szigorúan szögletes szerszámokból készült speciális eszközzel. Jobb, ha több fordulatot tesz, hogy később ne használjon további erőfeszítéseket;
• csikorgatás - vágószerszámok és oxidfilm eltávolítása;
• szegmenspár.

A rézcsövek összekapcsolása a következő módon történhet:

• kapilláris forrasztás;
• magas hőmérsékletű forrasztás;
• szerelvényeken keresztül.

forrasztó

Fontolja meg, hogyan kell a rézcsöveket ilyen módon csatlakoztatni, és a javasolt eljárási utasítások alatt megérteni fogják részletesebben:

1. Folyadékot kell felhordani a tisztított felületre.
2. Csatlakoztassa az alkatrészeket, és forrasztja a csatlakozót.
3. A kötést egyenletesen kell felmelegíteni egy fáklyával vagy egy fúvókával, amíg a fluxus színe megváltozik, és a forraszanyag megolvad.
4. Távolítsa el az égő lángját, és hagyja, hogy az olvadt forraszanyag lehúzza a rést az alkatrészek között, és fagyassza le.

Tipp: A szakértők azt javasolják, hogy a termék átmérőjével megegyező hosszúságú forrasztópálcát alkalmazzanak. A forrasztás előtt a kívánt hosszúságú rudakat vághatja. Ha az egyik csatlakozó elem már forrasztható bevonattal van ellátva, akkor forrasztáskor nem szükséges hozzáadás.

1. Ne alkalmazzon mechanikai erőt a kötés feltöltése után, így hagyja kihűlni az időtartamot.
2. Távolítsa el a maradék forraszt és a fluxust a vegyületből a nedves ronggyal, miután teljesen lehűlt.
3. Öblítse le a rendszert forró vízzel, különben a fluxus katalizálja a korrózió kialakulását. Tehát a belső felületeken való jelenléte nem kívánatos.

szerelvény

A forrasztás nélküli csatlakozóelemek szerelvények segítségével, amelyek céljuk szerint két csoportba vannak integrálva:

• egyenes vonalak - azonos átmérőjű részek összekapcsolásához;
• átmeneti - különböző átmérőjű részek összekapcsolásához.

A szerelvények a termékek átmérőinek teljes skálájára készülnek. Áruk az úticéltól függően eltérő lehet.

A konfigurációtól és a végrehajtott funkcióktól függően a következő típusú szerelvényeket különböztetik meg:

Íme néhány lehetőség a szerelvényekkel való munkára:

• forrasztással, amikor az ón a szerelvény csomópontjában helyezkedik el. Egy folyadékkal előkezelt csövet behelyezünk, majd a szerelvény felmelegszik, amíg a forraszanyag megolvad, és kitölti a rést;

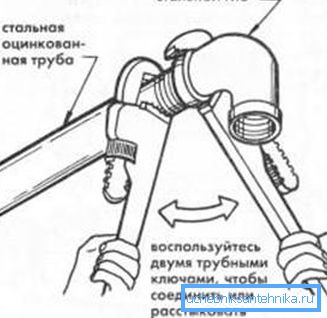

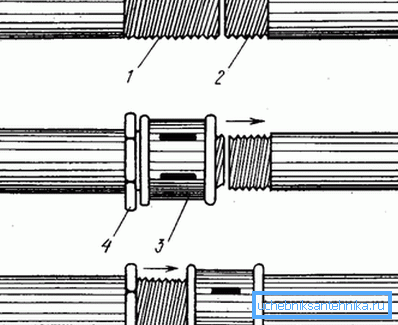

• öngyártott szálak segítségével, amikor a kapcsolódó részek végein megfelelő belső és külső menetek vannak;
• különböző átmérőjű virágzó (tömörítő) párzási elemek. A cső gyűrűs tömítéssel és felső osztott vagy nem levehető gyűrűvel van rögzítve a szerelvényhez. A hagyományos szerszámok alkalmasak a préselésre;
• egy, a testből és a hüvelyből álló sajtolt szerelvény. Speciális présfogók segítségével szerelik fel;
• önzáró szerelvény, amelynek alapja két gyűrű, amelyek közül az egyik fogakkal van ellátva. Ha speciális nyomógombbal nyomjuk meg, a fogakat a másik gyűrűbe nyomjuk, megbízható kapcsolatot biztosítva. Olyan könnyen eltávolítható, mint a kopott.

A vascső egyes részei összekötésének módszerei

A csatlakozók tömítettségét a foglalatba beépített gumitömítés biztosítja.

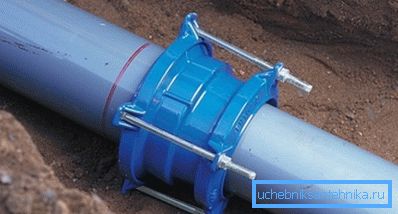

Az öntöttvas csövek összekötésére hasonló rézöntvény szerelvényeket használnak:

• tengelykapcsoló;
• térd;
• csapok;
• póló;
• átjáró;
• összekötő karimák;
• a csonk.

Vannak ilyen típusú csatlakozók:

Tipp: vegye figyelembe, hogy a végeknél vannak karimákkal vagy csatlakozóaljzatokkal ellátott csatlakozások is, amelyek lehetővé teszik a csőrendszer felszerelését különböző anyagokból készült alkatrészekből.

Az öntöttvas csövek öntése a csővezeték kanyaraiban 10 ° és 90 ° közötti dőlésszögű hajlítások alkalmazásával történik.

Két változatban kaphatók:

• a belső menet végénél;
• Az egyik végétől a külső téma és a másik - belső.

Csöveket csatlakoztatunk ágakra

Ha három csőhosszúságra van szükség, akkor kétféle, belső menettel rendelkező pólót használnak: három vége azonos keresztmetszettel vagy két vége ugyanazon keresztmetszettel, a harmadik pedig egy kisebb átmérővel.

1. A nagy átmérőjű pólók végei karimákkal és aljzatokkal vannak ellátva különböző kombinációkban.
2. A négy szegmens dokkolása keresztmetszetű, a végeken lévő aljzatokkal vagy karimákkal.
3. Az öntöttvas dugó henger formájában van, amelynek egyik vége tömített. A kupakok hatlapúak, karimákkal és bordákkal vannak ellátva.

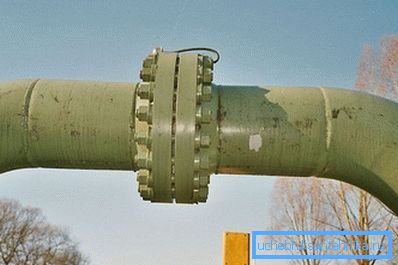

1. Az öntöttvas csövekhez rögzítő karimák gömbölyű vasból készültek, védő korrózióálló epoxi bevonattal.
2. A tömörséget egy rugalmas polimer tömítés biztosítja. A tömörítő gyűrű összenyomásával szerelve.

Az öntöttvas csövek szerelése abban az esetben, ha a másodlagos csövet visszavonják a fő csővezetékből, egy nyereg segítségével végzik el. Ezután szorítókkal, szelepekkel vagy másodlagos csővezetékkel rögzítik.

következtetés

A cikk részletesen leírja a fémcsövek, különösen a réz és az öntöttvas összekötésének lehetséges módjait. Mindegyik eljárásnak saját tulajdonságai vannak, ezért bizonyos esetekben használják (lásd még a Villamos hegesztett cső cikkét: műszaki paraméterek és hatókör).

A jelen cikkben szereplő videó segít megtalálni a témával kapcsolatos további információkat.
