Hogyan és mi teszi a polipropilén csövek forrasztását saját
A háztartási vízvezetékek előállításához használt új anyagok felhasználásával a telepítés folyamata sokkal egyszerűbbé vált. Ennek köszönhetően a polipropilén vízvezetékek egyre nagyobb népszerűségnek örvendenek az acél és az öntöttvas nyugodt kiszorításával. A cikk azzal foglalkozik, hogyan kell a polipropilén csöveket saját kezűleg forrasztani.
Az összeköttetés technológiájának ismerete, a telepítésre vonatkozó követelmények, valamint a szükséges szerszámok és részegységek megléte miatt a vízellátó vagy szennyvízelvezető rendszert egy házban vagy egy lakásban lehet elhelyezni. Erről az alábbiakban fogunk beszélni.
Anyagok és eszközök
A használt alkatrészek és szerszámok minősége a polipropilén (PP) csövek problémamentes működésének időtartamától függ. A csövek és szerelvények kiválasztását a vízellátás típusának (hideg vagy forró) figyelembevételével kell elvégezni. A gyártott csövek esetében a PP most a következő osztályozással rendelkezik:

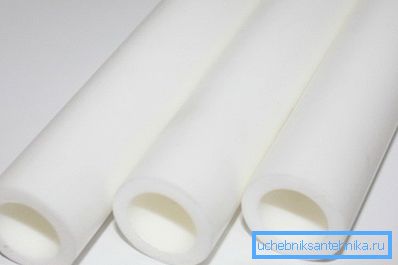

| PN-10 | Csak hideg vizet szabad használni. Megengedett üzemi hőmérséklet 0 és 40 ° С között. A termékek ára a legolcsóbb. |
| PN-20 | Hidegvízhez és forró vízhez használható. A cső falát üvegszállal erősítik meg. |
| PN-25 | Fűtési rendszerek telepítéséhez. A hűtőközeg hőmérsékletét + 95 ° C-ra kell fenntartani (egyes módosítások ellenállnak a rövid időtartamú + 110 ° C-os expozíciónak). |

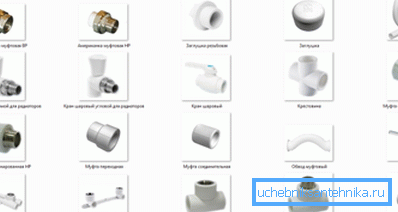

A vízvezeték-csatlakozások és villák szereléséhez speciális alkatrészeket kell használni:
- szögek a cső 90 ° és 45 ° -os elforgatásával. Ha a szerelés a menetes illesztés szögelfordulására van szükség, akkor a megfelelő alkatrészeket belső vagy külső menettel kell ellátni;
- a csatlakozó szolgál a csövek végeinek összekötésére. Egyenesek (azonos átmérőjű csöveknél) és átmenetiek;
- pólók és keresztek - három vagy négy cső összekötésére, azonos vagy különböző átmérőkkel;
- stop szelepek - különböző típusú daruk;
- menetes végű szerelvények;
- alkatrészek - rugalmas tömlő csatlakoztatásához;
- dugók - a csővégek lezárásához.
Tipp: vegye figyelembe, hogy mindegyik résznek van egy konkrét célja, és felhasználható a csővezeték építéséhez másokkal együtt, az igényektől függően.
A PP összekötése más elemekkel és azok között hegesztéssel történik.
Ehhez a következő eszközök szükségesek a folyamat befejezéséhez:
- hegesztő készülék. Kézi, félautomata és automata modelleket használnak különféle típusú és átmérőjű csövek hegesztéséhez. A kis átmérőjű csövek csatlakoztatásához kis mennyiségű munka elvégzéséhez megfelelő kézi hegesztőberendezés van, amely fúvókákkal rendelkezik;
- speciális ollók - a csövek vágásához a kívánt mérethez;
- a P-20 és a P-25 rögzítéséhez (megerősítve) speciális eszközre van szükség a végek elkészítéséhez. Eltávolítja a megerősítő réteget a forrasztócső felületéről.

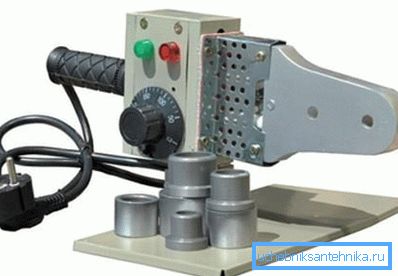

Forrasztó gép
A cső anyaga és átmérője alapján kiválasztják a megfelelő készüléket.
Jelenleg a következő típusok gyakoriak:
- Kézi, fűtőelemekkel ellátott fémlemez formájában, fűtéssel. A felületet Teflon bevonattal látták el, hogy megakadályozza a műanyag ragasztását a fűtés során;

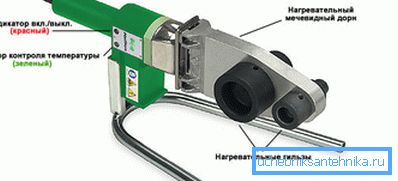

- kézi hegesztő készülék csatlakozóelemekkel, csőcsatlakozó hegesztéséhez. Ez a legnépszerűbb forrasztópáka PP csövek csatlakoztatására;
- hegesztőgépek hegesztéshez - meglehetősen összetett komplexek nagy átmérőjű műanyag csövek előkészítéséhez és csatlakoztatásához. Főként hosszú csövek ipari méretekben való felszerelésére használják őket.
Kis átmérőjű forrasztó csövekhez fűtőelemekkel és speciális fúvókákkal ellátott forrasztó vasalókat alkalmaznak, hogy biztosítsák a PP csövek egyenletes fűtését a csomóponton.

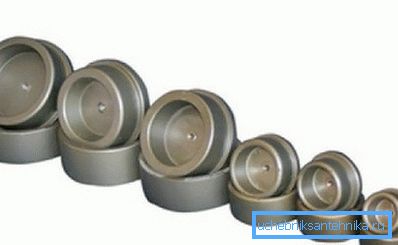

Forrasztási tippek
A vasalók forrasztásához használt fúvókáknak meg kell felelniük a következő műszaki követelményeknek:
- nagy mechanikai szilárdság;
- magas hővezetőképesség;
- ne változtasson lineáris méreteiket a munkahőmérséklet tartományban.
Majdnem minden hegesztőeszköz egyszerre több fúvóka felszerelését teszi lehetővé. Ez felgyorsítja a szerelési munkát - nem kell megvárnia, amíg a forrasztópala lehűl, hogy kicserélje a fúvókát.
A termék két elemből áll - a PP cső külső (hüvely) és belső fűtésére (tüske).
A gyártás anyaga bármilyen fémötvözet lehet, amely megfelel a fenti követelményeknek. Annak elkerülése érdekében, hogy a fűtött műanyag a fúvóka felületéhez tapadjon, Teflon bevonattal van ellátva.
Tipp: ne felejtsük el, hogy a fúvókák méretei különféle átmérőjű csövek esetében egyediek.
Előkészítő munka
Mielőtt a csövek hegesztéséhez megkezdené a forrasztástechnika betartásának biztosítását célzó munkákat szükséges elvégezni:
- a helyiség forrasztása előtt szellőztetni és a port eltávolítani. Az ömlesztett anyagok eltávolításra kerülnek a hegesztési területről, mivel a csövek fűtött felületére telepedhetnek, ami a varrás minőségének romlásához vezet. A helyiség hőmérséklete 18 ° C és 30 ° C között legyen. Szükség van továbbá kényszerített szellőzésre;
- Előkészített csővezeték diagram, amely a csőszakaszok hosszát és az összes alkotóelem halmazát jelzi. Minden összekötő elem esetében jelzik a forrasztási mélységet, amelyet fontos figyelembe venni a jelölésnél, ezért a hegesztett rész mélysége hozzá van adva a lineáris dimenzióhoz;
- munkához szüksége lesz egy mérőszalagra, vonalzóra, szögre és tiszta rongyokra;
- A szükséges szerelvényeket a hegesztőberendezésre szerelik fel, majd csak az elektromos hálózathoz csatlakoztatják.
Ezeket a tevékenységeket követően közvetlenül a telepítésre léphet.

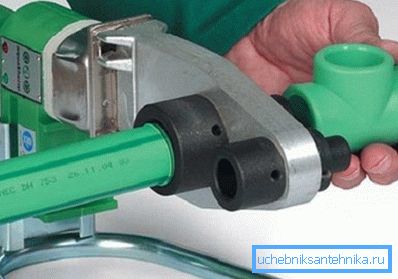

Hegesztési technológia
- A polipropilén csövek forrasztására vonatkozó utasítás a melegítés során a cső alkatrészek egyesítésére szolgáló módszeren alapul. Jelenleg több hegesztési módszert alkalmaznak, ideértve a diffúz és aljzat alakúakat is. Az egyes módszerek használatát bizonyos munkákhoz kell kiválasztani.

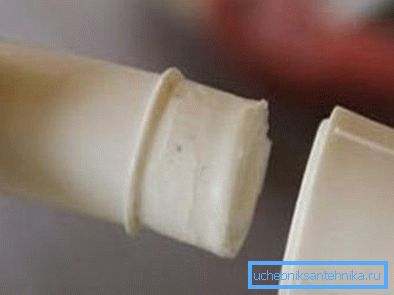

szétszórt
Az eljárás alapja a két elem anyagának ellentétes behatolása a fűtés során. A diffúzió miatt a PP csövek szilárd kapcsolata molekuláris szinten fordul elő.
Tipp: ez a módszer csak a hegesztőelemekre vonatkozik, csak homogén anyagokból.
Különböző típusú hegesztőeszközöket használnak. A fő feladat annak biztosítása, hogy a polipropilén csövek forrasztási hőmérséklete eléri a + 260 ° C-ot.

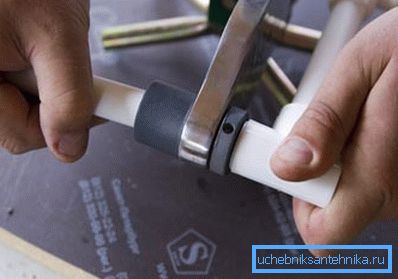

harang szájú
A folyamat fúvókákkal ellátott hegesztőberendezések használatán alapul.
A csővezetékelemek fűtése és csatlakoztatása szakaszokban történik:
| edzés | A csövet a megadott méretre vágják. Ha erősítésre van szükség, akkor a hegesztési végek hegesztése szükséges, a csővágásnak szigorúan 90 ° szögben kell lennie, hogy biztosítsa a maximális érintkezési síkot a hegesztés során. A cső jelölésének felületén a hegesztési mélységnek megfelelő. |
| hegesztés | Ugyanakkor a csővezeték hegesztett elemei be vannak helyezve a tüskébe és a hüvelybe. Itt vannak egy bizonyos ideig fűtésre (az expozíciós idő függ a csőanyag jellemzőitől, átmérőjétől és a forrasztópáka erejétől), majd a fűtött végek összekapcsolódnak. |
| Hűteni | Hagyja a szerkezet lehűlését anélkül, hogy mechanikai hatással lenne rá, mivel ez zavarhatja a csővezeték fűtött részeit. |
következtetés
Az új anyagok ma otthonos kézműveseknek adnak lehetőséget arra, hogy önállóan vízvezeték- és fűtési rendszereket hozzanak létre minimális eszközkészlet segítségével. A mi esetünkben forrasztópálca volt PP csövekkel való munkavégzés, amellyel bizonyos készségekkel elfelejthetjük a munkavállalókat.
A cikk arról szólt, hogy mi az, és hogyan kell használni. A jelen cikkben szereplő videó segít megtalálni a témával kapcsolatos további információkat.
