Hogyan hajlítsa meg a profilcsövet: 4 módon és néhány

A munkafolyamatban (általában teljesen váratlanul) felmerül a kérdés - hogyan lehet egy profi csövet hajlítani otthon? A mai napig számos meglehetősen hatékony módszer létezik, és ha van valami ügyességed, akkor a feladathoz nem tudsz foglalkozni anélkül, hogy a szakemberre utalnád a műhelyt.

1. módszer: Csőhajlító gépek használata

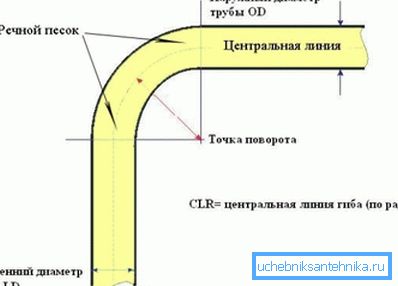

Amikor a hajlított csövek hajlításáról beszélünk, gyakran azt értjük, hogy egy bizonyos sugár keletkezik az üresen. Minél nagyobb ez a sugár, annál könnyebb feladatunk, mivel ily módon a belső üreg kisebb deformációkat eredményez (lásd még az Asmol-Polymer szalag védőcsövet).

Figyelj! A kör alakú és alakú csövek görbülete nem működik: a törés szinte garantált. E célból általában hegesztett kötést vagy speciális adaptereket használnak, amelyek lehetővé teszik két különálló szegmens összekapcsolását.

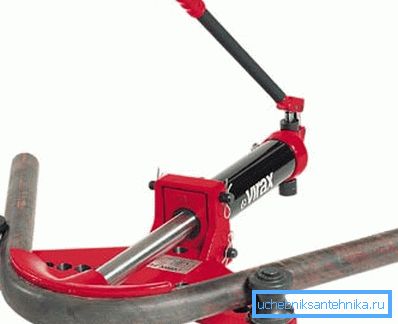

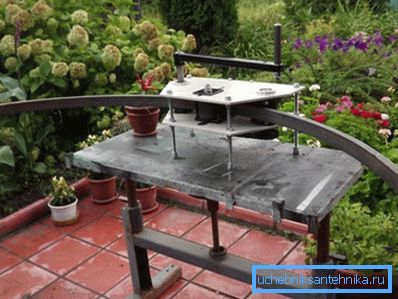

Ha az ívek előállításának szükségessége meglehetősen rendszeresen történik, akkor kézi vagy álló görgőgépet kell vásárolnia. Ez egy olyan eszköz, amelynek több görgője van, ami a munkadarabon hat, és így a kívánt formát adja.

A csőhajlító munkálatai nagyon egyszerűek:

• A kívánt méretű részletet a gépbe helyezzük és rögzítjük a tartóban.
• Kapcsolja be az elektromos motorot vagy forgassa el a fogantyút.
• A munkahengerek a cső tengelyét a hajlítás irányába mozgatják, miközben egy falat nyújtanak.
• A hajlítás sablonja a másik falra hat, így a kívánt formát adja.
• A belső üreg deformálódásának csökkentése érdekében gyakran használják a hidraulikus stabilizációt: az alkatrész széleit dugók zárják le, és egy kis nyomású folyadékot pumpálnak befelé.

Az összes művelet hatékonyságának növelése érdekében követni kell ezeket a szabályokat:

• Minél lassabban dolgozunk, annál kisebb a kilyukadási kockázat vagy az alkatrészek szabálytalan alakváltozása.
• A munka során figyelembe kell venni a falvastagság és a csőszakasz korlátozásait a gépmodell szempontjából.

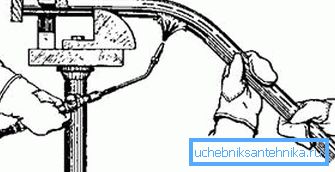

• A vastag csövek jobb előrehaladása a gyárban előmelegítés után: a fém hajlékonyságának növelésével a feldolgozás minősége nő.

Az ilyen típusú háztartási gépek ára körülbelül 100 dollárról indul. Ezért kell kezelni egy kis mennyiségű alkatrészt, vagy több napig bérelheti az eszközt, vagy használhatja a műhely szolgáltatásait.

Népi jogorvoslatok

2. módszer: vágás és hegesztés

Azonban a csőhajlító gép nem mindig működik. Ezért minden mesternek előzetesen meg kell tanulnia, hogyan hajlítsa el a profilcsövet otthon, gyakoribb eszközök használatával.

Ha a belső üreg integritása számunkra nem kritikus, használhatunk sarokcsiszolót és hegesztőgépet:

• Jelölést alkalmazunk a részen, kiemelve azt a részt, amelyen a hajlítási vonal fut.

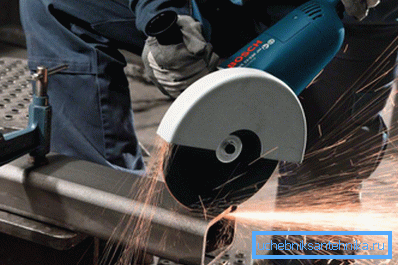

• Belülről, egy forgácsoló tárcsával ellátott daráló segítségével több vágást készítünk legalább 3/4 részből.
• A rész végét tartva kanyar alakul ki.

Tipp ha szükséges, a felesleges fém vágja le ugyanazt a csiszolót.

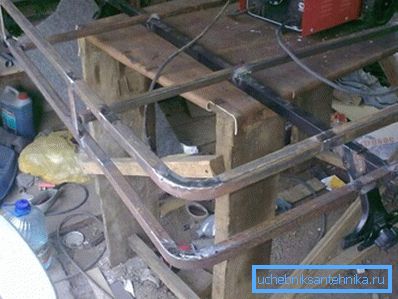

• Rögzítse a munkadarabot a sablonban, és hegessze össze a vágások széleit.
• Miután a fém hűl, a csiszolólemezt a csiszolókorongra cseréljük, és a kezelt felületet megőröljük.

3. módszer: belső rugó

Ha a falak sértetlenségének megőrzése alapvető fontosságú, akkor az előttünk álló feladat elvégzése érdekében saját kezűleg különleges rugót kell létrehoznunk:

• 4 mm átmérőjű acélhuzalt viszünk. Minél vastagabb a csőfal, annál erősebb a vezetéknek.

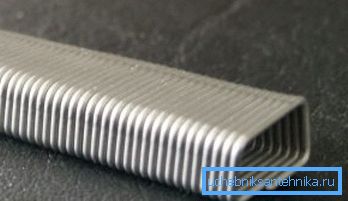

• Teljes testű acéllemez segítségével négyszögletes rugót kavargunk. A négyzet oldalának méretét úgy választjuk meg, hogy a kapott szerkezet könnyedén átjut a cső belső üregébe.
• Helyezze a rugót a hajlítás területére, majd fújja fel a részt egy fúvókával.
• Sablon vagy megfelelő átmérőjű kerek lemez használata esetén ív alakulunk ki. Ugyanakkor a rugó belül védi a részt a töréstől és megőrzi profilját.

Ez a technika nagyon időigényes, hiszen a rugók gyártása sok időt és energiát igényel. Másrészről a rugalmas betétet többször is lehet használni, így a leírt eljárás alkalmas nagyméretű munkákra.

4. módszer. Homok vagy víz betöltése

Ha nincs megfelelő acélhuzal, és az ívnek a cső alakú billetből történő gyártása nagyon éles, akkor használja az egyik olyan technikát, amely belső töltelékkel jár.

Folyadék töltőanyagként használható:

• Mielőtt hajlékony vékony falú rézből készült profilcsövet hajlítaná meg (néha fűtési rendszerekben használják), az üreget vízzel töltjük meg, szorosan lezárva mindkét végét.
• Öntés után a terméket hidegen húzzuk, vagy a fagyasztóba helyezzük. Várjuk, amíg a víz teljesen lefagy.
• Üres vagy sablon használatával a cső hajlítását hajtjuk végre, majd kiveszük a dugókat és leengedjük a vizet.

A meleg évszakban, valamint a vastagfalú üregek feldolgozásánál a víz homokkal helyettesíthető:

• Szitáljuk az anyagot, eltávolítjuk az összes szennyeződést, majd alaposan kalcináljuk a tüzet.
• Az üres egyik élét egy fa dugóval rögzítjük.
• Száraz homokot öntünk az üregbe, és alaposan összenyomjuk a talajon vagy a munkaasztalon.
• Szerelje fel a parafát az alkatrész másik végére és hajtsa végre a hajlítást. Ha nem siet, a homok a belső nyomás fenntartása miatt nem teszi lehetővé a belső törés kialakulását.

következtetés

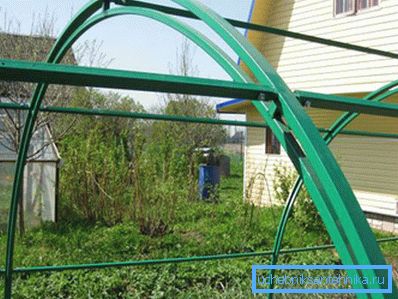

Ha időközönként legalább fémmel dolgozol, akkor tudnia kell, hogyan hajlítsa el a profilcsövet csőhajlítás nélkül. Természetesen az összes leírt módszer nem lesz képes teljesen helyettesíteni a kiváló minőségű professzionális felszerelést, de egy kritikus helyzetben képesek lesznek mentésre, amely lehetővé teszi a probléma megoldását a lehető leggyorsabban (lásd még a Deflector on a pipe-t, mi ez és miért van szükség).

Ha részletesebben meg szeretne ismerkedni a feldolgozási technológiával, javasoljuk, hogy nézze meg a videót ebben a cikkben.
