Hogyan használják a profil alumínium csövet

Ma az alumínium fém egy meglehetősen nagy rést képvisel az építőipari piacon, ez a mezőgazdaság, az ipar, a termelés és a tervezés is, és mindez nem az utolsó helyet egy alumínium négyszögletes, kerek és négyzetes cső veszi.

Ez a színesfém és ötvözetei annyira népszerűek, mert nagy ellenállóképességűek a korróziónak, az erősségnek, a hajlékonyságnak, az alacsony sűrűségnek, a mágnesességnek és az alacsony fajsúlynak.

Négyzet és négyszögletes alumínium profil

Az alábbiakban nagyobb figyelmet fordítunk egy ilyen profil minőségére, tulajdonságaira, alkalmazására, valamint megmutatjuk Önnek a videót ebben a cikkben.

Profil bevezetése

Paraméterek: szélesség / magasság / falvastagság (mm) Bevonat: Anód 15 mikron Hossza (m) Súly / méter (kg)
100x20x2,0 - 3.0 1.21
20x10x1,5 + 6.0 0.219
20x10x1 + - 3,0-6,0 0.15
24,4x189x1,2 + - 3,0-6,0 0,253
30x18x1,5 - 6.0 0363
30x20x1,5 + 6.0 0382
30x20x1,5 - 6.0 0382
30x20x2,0 + 6.0 0495
30x20x2,0 - 6.0 0495
30x20x2,0 + - 3,0-6,0 0.5
40201.2 R3 + - 3,0-6,0 0362
40x20x2,0 + - 3,0-6,0 0.607
40x20x2,0 - 6.0 0.607
40x20x2,0 + 6.0 0.607
40x20x2,0 R1,6 + - 3,0-6,0 0,599
5030h2? 0 + 6.0 0,824
50x30x2,5 + - 3,0-6,0 1016
50x20x2,0 + - 6.0 0,71
50x30x2,0 + - 6.0 0,824
60x30x2,0 + 6.0 0,932
60x40x3,5 + 6.0 1.8
60x40x3,5 - 6.0 1.8
80x20x2,0 + 6.0 1.04
80x40x2,0 - 6.0 1248
80x40x2,0 + 6.0 1256
80x40x2,0 + - 3,0-6,0 1256

Asztali profilok az AD31T5 ötvözetből

Alumíniumötvözetek és azok fizikai tulajdonságai

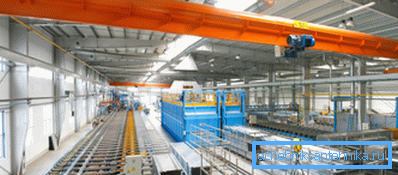

Hengermű

Megjegyzés. Az ötvözetek fizikai tulajdonságaikban nem különböznek a tiszta fémektől, de áruk alacsonyabb, ezért a profiljuk termelése jövedelmezőbb és praktikusabb.

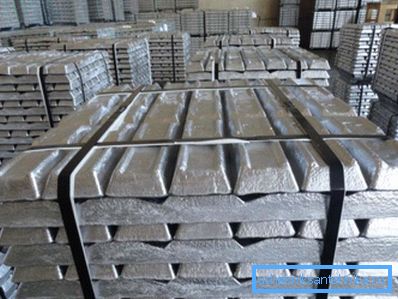

Alumíniumötvözetek
  • Tehát a dopping nem befolyásolja a nyírási modulust és a rugalmasságot, például az L16T duralumnak majdnem ugyanolyan rugalmassága van Al: AS-vel (E = 7100 kgf / mm2). Mindazonáltal az ötvözet kitermelési szilárdsága több nagyságrenddel magasabb, mint a tiszta Al esetében, ezért az ötvözetek felhasználhatók különféle terhelésű szerkezeti anyagok előállítására. Ez vonatkozik bármely konfiguráció profiljára és bármelyik részre is, például 20x20 mm, 4040 mm, 2040 mm stb. (Lásd még az Arbor cikket egy profilcsőről: funkciók.)
  • Ha a tiszta AL nagyon műanyag, és kritikus állapotban való nyújtása, vagyis szünet előtt 40-50%, de ereje csak 60-70 MPa, ami rendkívül kicsi a szerkezeti termékek építéséhez. De az ötvözetek már sokkal erősebbek, és itt az anyag plaszticitása csökken, de a szakítószilárdság 2-ről 5-ször nő, és ez elég ahhoz, hogy egy ilyen profil kívánatos összetevővé váljon az építkezéseken. Ezenkívül az anyag nagyon magas elektromos és hővezető képességgel rendelkezik - a színesfémek közül ezek az indikátorok csak az ezüst és arany esetében magasabbak.

Megjegyzés. Az építőipari piacon a legkeresettebbek a 6xxx sorozat ötvözetei, azaz az összes céltermék mintegy 75% -a. A legnépszerűbb márkák 6060 (6063) - AD31 és 6061 - AD33, 6005 és 6082 (AD35), valamint 1050 (AD0), 2017 (D1), 2014 (AK8), 2024 (D16), 3003 (AMts), 5083 (AMg4.5), 6101, 7005 (1915) és 7075.

Profilosztályozás

Megjegyzés. Az általános értelemben az alumínium profil magában foglalja az extrudált elemeket, de ezen kívül van öntött termék.

A keresztmetszeti konfigurációs változatok képe

Az alumínium profil kiválasztásánál figyelembe kell venni nemcsak a méreteit, hanem annak műszaki jellemzőit is, ha ez nem csupán díszítőelem, amely egyszerűen vonzónak és kellemesnek kell lennie a szem számára.

A tartószerkezetek alumíniumötvözetét azonban számos paraméter határozza meg, mint például a szakítószilárdság és a hajlékonyság, a relatív szűkület, a szívósság, a korrózió, az elektromos vezetőképesség, a hőállóság, valamint a kikeményedés és a hőkezelés. Amikor a termékeket a boltban értékesítik, az ilyen termékeket a gyártó utasításai kísérik, ahol az összes adatot feltüntetik.

Profil típusok

Az alumínium profil teljes tartományát a GOST 22233-2001, valamint az EN 755-9 és az EN 12020-2 szabvány szerint választják el, ahol üreges, szilárd, C alakú, U-alakú változatokra oszlik, valamint olyan profilokra, ahol a vég nyitva van .

Tehát az üreges termékek olyan minták, amelyeknek legalább egy üregük van, keresztmetszetben zárva vannak, míg a tömör zárt üregek egyáltalán nincsenek. De a nyitott vég mindegyik ilyen típusú lehet, mind üreges, mind szilárd, amint az a felső ábrából látható.

Az üreges kivitelben félig nyitott vagy félig zárt üreg is lehet, azonban általában félig nyitott vagy félig zárt. Itt az üreg csak részben van lezárva, például egy alumínium alakú téglalap alakú cső (négyzet, kerek), ahol a bejárat csak egyik oldalán van.

Az üreges és a félig zárt modellek gyártásához háromféle mátrixot használnak: a híd (híd), az ajtónyílás (kapu) és a kereszt (pók). Az ilyen gyártás sajátossága egy vagy több hegesztési varratnak nevezhető, amely a fém folyékonysága miatt alakul ki, amely a tüskét tartó hidaknál helyezkedik el.

Miután a hidak egy speciális kamrában áthaladtak a nagy nyomás, valamint a magas hőmérséklet miatt, a fém ismét hegesztésre került, de folyamatos profil esetén szilárd lemezek nyomása megtörténik.

A nehézségi kategóriák

A felső táblázatban különböző extrudált profilok osztályozását láthatjuk, a gyártás összetettségének mértékétől függően. Minden kategória növekvő sorrendben van rendezve, ahol A a legegyszerűbb lehetőség, és N a legnehezebb. (Lásd még a cikket: Lépcső egy alakos csőből: jellemzők.)

következtetés

Végezetül azt mondhatjuk, hogy ha az alumínium profil bármely szerkezetét össze szeretné állítani a saját kezével, akkor a legtartósabb lesz a komplexitás kategóriájának növekedésével összhangban. Természetesen ez növeli az anyag költségeit, de ebből nem juthat el bárhova.
