Hogyan hegesztik a propilén csöveket

A házban vagy a lakásban lévő vízvezeték általában megköveteli a propilén csövek forrasztását a saját kezével, kivéve, ha természetesen vízvezetéket vagy fűtést végeznek műanyag vagy acélcsövekkel. A PP-hez többféle hegesztőgép létezik, de bármelyiket használhatja, tekintet nélkül annak erejére, alakjára és költségére.

Könnyedén megtanulhatod, hogyan kell csinálni magad, ahogyan azt az alábbiakban elmondanánk, és bemutatunk néhány vizuális információt is a videóról ebben a cikkben.

Mi szükséges a PPR forrasztásához?

Megjegyzés. Angol rövidítés PPR és orosz - PP bármilyen polipropilén csöveket jelöl. A cikkben a következő jelölést használjuk.

Hegesztő eszköz

• Az Eral ER-01 (LUX) szerszámot használják a PPR hegesztéséhez és a teljes átmérőjű 16 és 75 mm-es szerelvényekhez - nagyobb csövekhez nagyobb fúvókákra van szükség, ezért nagyobb teljesítményű egységre van szükség. Ebben az esetben van egy xiphodiális típusú forrasztópáka két 750 W-os teljesítményű egyenként, így összesen 1500 W-ot kapunk - minden fűtőelem autonóm működésének lehetősége van. A termosztát lehetővé teszi, hogy beállítsa a hőmérsékletet 300 ° C-ra, ami elegendő a vízvezetékezéshez és a fűtéshez.

• A CANDAN SM-04 hegesztőgép 16 mm-től 125 mm-es átmérőjű fúvókák használatát teszi lehetővé, amelyek a polipropilén csövek teljes körét lefedik a forrasztáshoz a szerelvényekkel. Itt is két autonóm tüzelőanyag-fűtőtest van telepítve, de már 1000W-nál a kimeneten van 2000W - az egység jól kezeli az ipari szintű feladatokat - a hőmérséklet-tartomány 50 és 350 ° C között van. Csak három párosított fúvóka van - 50 mm, 63 mm és 75 mm - a készülékhez mellékelve, a többiet szükség esetén meg kell vásárolni.

• A STURM TW-7218 hengeres készülék különbözik a hasonló formájú xifoid műszerektől és szerelvényeitől - ebben az esetben a polipropilén csövek forrasztását párosítás nélkül szerelik fel, de az elv nem változik. A STURM TW-7218 teljesítménye 1880 W, a termosztát gomb maximális pozíciója pedig 300 ° C. A készlet tartalmaz három 20 mm-es, 25 mm-es és 32 mm-es fúvókát, egy hatlapú kulcsot és egy csavarhúzót.

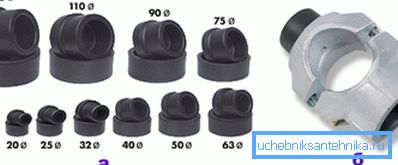

• Annak ellenére, hogy a propilén csövek forrasztópáka általában csak három vagy öt fúvókával van ellátva, bármikor, bármikor. Az ilyen készülékek alumíniumötvözetből készülnek, amely lehetővé teszi számukra, hogy nagyon gyorsan felmelegedjenek (az alumínium a hővezetőképességben az arany és ezüst után 3. helyet foglal el). De egyes módosítások Teflon bevonattal rendelkeznek - ez szinte teljesen kiküszöböli a PP fémhez való ragasztását, ezért megkönnyíti a munkafolyamatot.

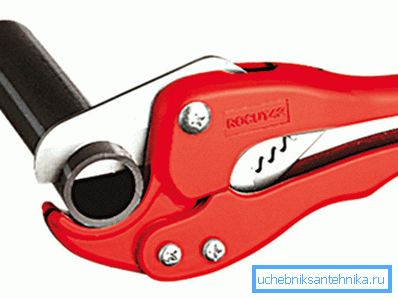

• Polipropilén és fém-műanyag csövek vágásához speciális ollókat használnak.. Az ilyen eszköz minősége általában a pengék egymáshoz viszonyított rögzítésétől függ, ezért nem szabad ütközést elérniük, és a vágás simán lesz. Gyakran ez az eszköz tartozik az eszközhöz, de a minőségi olló a leginkább külön megvásárolható.

Hegesztés

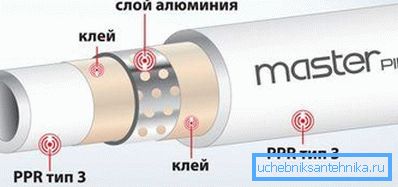

Mielőtt elkezdené a hegesztést, meg kell találnia, hogy melyik cső van előtted - RN10, RN16, RN20 vagy RN25 - a forrasztás módja attól függ. Az a tény, hogy a PPR RN10 és RN16 szilárd falú, de az RN20 és az RN25 alumíniumfóliával vagy üvegszállal erősített. Csak az RN20-nál a megerősítő fólia a fal közepén helyezkedik el, és az RN25-nél - közelebb áll az alaphoz.

Az alumíniumfólia a forrasztáshoz közeli kapcsolatban van, mert amikor belép a fúvókába, az alumínium réteget kitéve kitűnik, és kiderül, hogy össze kell kötnie az illesztéssel, de ez csökkenti a tapadás minőségét, és ezáltal a csatlakozást is.

Ezért az RN25 esetében egy borotvát használnak, a végén (a PP és a fólia felső rétege), ahogy a fenti képen látható. Az ilyen csöveket azonban 95 ° C-os állandó hőmérsékletre és 150 ° C-ra ugrásra tervezték, ezért nagyon ritkán használják őket (főként - központosított fűtésre), ráadásul meglehetősen magas árat kapnak.

A polipropilén szerelvényeket dokkolásra használják, amelyek lehetnek:

• egyenes (csatolás);
• szögletes (32p, 45p és 90p);
• csökkentés (átmenet egyik átmérőtől a másikig);
• menetes (a fémhez menni);
• pólók és mellékcsövek.

Emellett polipropilén daruk is készülnek, amelyekben a működési erőforrás jóval nagyobb, mint a fém, ezért jobb használni őket a fővonalon. Az ilyen csővezeték rögzítését műanyag vagy fém konzolok és klipek végzik.

Megjegyzés. Hegesztéshez minden munkadarabnak (PPR és illesztés) legyen száraz és zsírmentes legyen. Csak azonos szakaszok csatlakoztathatók.

A cső merülő mélységének táblázata a fittingbe és a fűtés / hűtés idejéig:

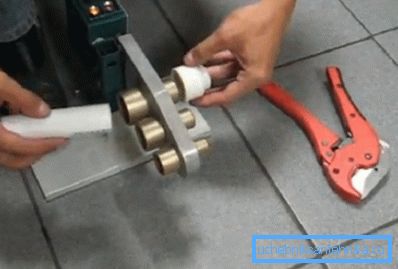

A forrasztást több lépcsőben hajtják végre, amint az a töredékek felső fényében látható - a cső felszerelését és végét először felmelegítik, majd egyszerre kiszabadulnak a fúvókából és a harmadik szakaszban egymáshoz kapcsolódnak.

És itt fontos, hogy figyeljen a fent található asztalra - ott látni fogja, hogy milyen távolságban kell vezetni a csöveket a szerelvényhez, mennyit kell felmelegíteni a forrasztópálca fúvókájába, és mennyit hűlni kell (tartani) a dokkolás után. Ha minden rendben mindent megtesz, akkor ennek eredményeképpen kapjon egy adagot, amint azt a szakasz (a 4. kép) töredéke mutatja.

Ezek a paraméterek rendkívül fontosak, mert ha a cső túl mélyen beleillik a szerelvénybe, annak vége a partíción nyugszik és lecsökken, csökkenti annak permeabilitását, vagy általában elzáródást okoz. Annak érdekében, hogy ne tévesszen meg, mielőtt a PP felmelegedne, jelöljön meg egy ceruzát vagy jelölőt a kívánt távolságban, és irányítsa.

következtetés

Meg kell jegyeznünk, hogy egy polipropilén csővezeték telepítése sokkal kényelmesebb a blokkok előállításához, nem pedig egy elemhez egy időben - egy adott töredéket önállóan elkülönítenek az útvonaltól, majd egy közös kontúrhoz csatlakoznak. Ha elsőként dolgozik, akkor megkapja a fenti utasításokat, akkor mindent viszonylag kénytelen viselkedni, és a kapcsolatok kiváló minőségűnek bizonyulnak (lásd még a Csatlakozó csövek: csővezetékek és acélszerkezetek cikkét).

Sok szerencsét!
