Hogyan kell hegeszteni egy profilcsövet

A profilcsöveket leggyakrabban fémszerkezetek gyártásához használják. A legmegbízhatóbb és legtartósabb szerkezetek, függetlenül a komplexitásuktól. A formázott csövek öntapadó hegesztése nehéz és felelősségteljes eljárás, a jó munkavégzéshez hegesztéshez - ívhez vagy gázhoz való munkavégzésre van szükség.

A kiválasztott osztályokból származó profilcsövek valószínűleg nagyobb hegesztési folyamaton mennek keresztül, mint a műanyag társaik. A fém termékek népszerűsége számos tényezőnek köszönhető:

• a deformációs hatásokkal szembeni ellenállás;
• viszonylag könnyű. Az alakos csövek futóműve könnyebb, mint az összes fémtermék azonos mennyisége;
• méretek. A csőméretek szabványosították, ami egyszerűsíti a komplex struktúrák létrehozásának folyamatát;
• viszonylag könnyen telepíthető. A hegesztési készségektől függően a csövek könnyen hegeszthetők, mivel sima felületűek;
• tartósság;
• megbízhatóság;
• hozzáférhetőség.

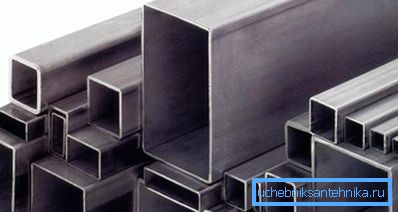

Az alábbi típusú profilcsöveket hozzárendeljük:

• elektromos;
• hidegen deformálódott villamos hegesztés;
• hidegen alakult zökkenőmentes;
• melegen hengerelt zökkenőmentes.

Az egyes csövek keresztmetszete eltérő. Így például egy villamos hegesztésű gyártási módszer lehetővé teszi, hogy legfeljebb 5 mm falvastagságú és legfeljebb 10 cm vastagságú csöveket készítsenek, ha az 1-5 mm falvastagságú és az 1-10 cm-es külső vastagságú csöveket kell csavarozni.

A forró deformáció módszerét 6-18 cm külső méretű és 4-14 mm-es falvastagságú csövekre kell alkalmazni. De hidegen deformálják a termékeket, hogy a falvastagság 1-8 mm legyen, és a külső méret 1-12 cm legyen. Általában a profilcsöveket nem a szelvény alakja miatt értékelik, hanem a nagy szilárdságuk és gazdaságosságuk miatt, melyet ezekből a termékekből nem fosztanak meg.

A profilozott csövek acélja csak a legjobb. Ennek az anyagnak számos fajtája közül előnyös az alacsony ötvözetű és a szén. A gyártók ilyen termékeket is rozsdamentes acélból készítenek, de nem olyan népszerűek. A profilcsövek hegesztése csak a hegesztés szokásos típusai által lehetséges:

• kapcsolatba;
• elektromos ív;
• gáz.

Most részletesebben megvizsgáljuk az ismertetett technológiák mindegyikét.

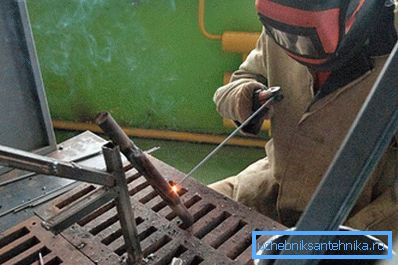

Ívhegesztés

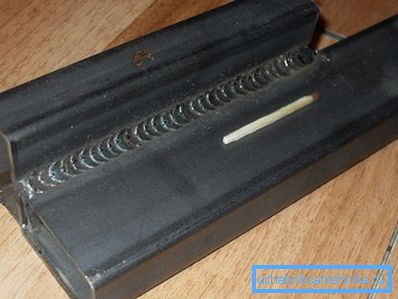

Lehetőséged van bármilyen kialakításra, mivel lehetséges egy profilcső hegesztése bármilyen szögben. Ezzel a technológiával könnyű a fémcsövek átfedése és T-ízületek hegesztése.

Tipp Tapasztalt hegesztők javasolják, hogy az alsó helyzetben a profilcsövekre varrják, de ha ezeket a termékeket nehezen hozzáférhető helyekre kell csatlakoztatni, akkor más típusokat is használhat.

Mód kiválasztása

A hegesztési munka módját a következő jelzések szerint kell kiválasztani:

• Jelenlegi ereje
• Polaritás és fajta áram.
• Az elvégzett munka sebessége (az elektróda mozgása a hegesztett termékeken).
• Az elektróda átmérője.
• Feszültség az ívben.
• Az elektróda meredeksége.

Az áramerősség függ az alkalmazott elektródáktól. A kapcsolat hatékonyságának maximalizálása érdekében meg kell próbálnod elérni a legmagasabb áramerősséget. Ne felejtsük el, hogy a megengedett szélen túlmenő mozgás csökkenti a varrás minőségét.

Tipp Hogyan kell főzni egy profi csövet, hogy a fém ne sagoljon? Ez egyszerű - szabályozza az adalékanyagok mennyiségét, míg a termékek éleinek időt kell adni a reflow-nak.

Azok, akik hegesztést használnak az ilyen termékekhez, először javasolni kell, hogy a vékony falú csövekkel fordított polaritással dolgozzanak. Mielőtt vastag falú fémszerkezettel dolgozna, először elő kell készíteni a széleket.

A kiváló minőségű fúziós termékeknek vágniuk kell őket. A helyes és minőségi feldolgozású fémszegélyek nem teszik lehetővé a feszültség növekedését, de több varratot is be lehet hozni. A széleket 25-50 fok alatt kell levágni. Lehetőség van pontosabb érték kiválasztására a hegesztési termékek technológiájával és vastagságával.

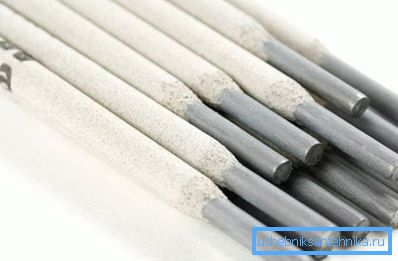

Elektródák, kétféle - olvadó és nem olvadó. Az utóbbi használatakor töltőhuzal szükséges. Az ilyen tandem szinte tökéletes kombinációt biztosít a termékeknek, és ezenkívül nagyon tartós. Az ilyen elektródák azonban csak akkor használhatók, ha az összekapcsolandó elemek azonos átmérővel rendelkeznek.

Milyen típusú elektródák vannak a profilcső hegesztéséhez, ha a hegesztett csövek azonos átmérőjűek? A válasz egyszerű: válasszon nem fogyasztható elektródákat, és minden más helyzetben - a második. Az elektródák átmérőjét a hegesztett elemek falának vastagsága határozza meg. Fontos, hogy az áram erősségét úgy választsuk meg, hogy ne égessük őket vékony alakú csöveknél.

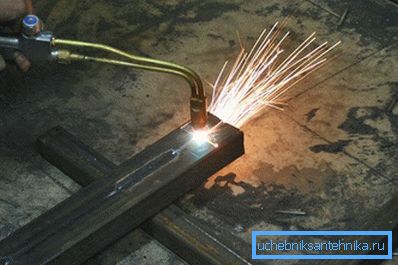

Gázhegesztés

Hogyan készítsünk egy profilcsövet erre a technológiára? A gázhegesztést ritkán használják ilyen termékek csatlakoztatására, mivel a kapott hegesztés gyenge mechanikai tulajdonságai miatt nem lehet megfelelően hegeszteni. Ez a technológia magában foglalja a formázott csövek éleinek melegítését oxigén lánggal, majd töltse ki a két elem közötti rést.

A gázhegesztést az előkészített élek mentén kell elvégezni, amelyeket szennyeződéstől és vágástól tisztítanak. Ebből a technológiából egy részletes videó jó példa.

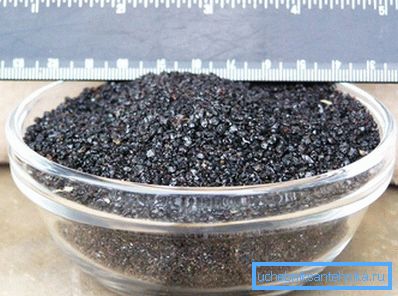

Gázhegesztéssel főzni kell oxigént és acetilént. A munkához további anyagokra van szükség - hegesztőhuzal és fluxus.

Az első anyagnak azonosnak kell lennie a hegesztett szakaszos csővel, a második pedig a fém oxidációs fokának csökkentéséhez szükséges. Ez utóbbi komponens egy vékony filmet hoz létre a csövek szélein, ami segít megóvni a fémeket.

Tipp A gázhegesztés otthoni munkavégzéséhez meg kell tapasztalnia. Az ilyen berendezés robbanásveszélyes!

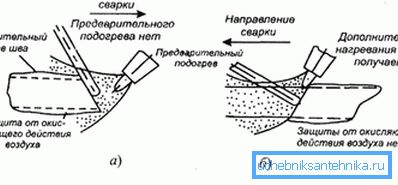

Gázhegesztés elvégezhető:

• Balról jobbra. Az ilyen technológia kiválasztásakor a gázfogyasztás minimalizálódik, és a munka gyorsabb. A varrás alkalmazása ennek az elvnek megfelelően magában foglalja az adalékanyag közvetlenül az égő mögött való használatát, ami lehetővé teszi a vastag falú csövek hegesztését.
• Jobbra balra. Ezt a technológiát vékonyfalú profilokhoz használják, mivel lehetővé teszi, hogy egy szép varratot kapjon. Itt az adalékot az égő előtt alkalmazzák.

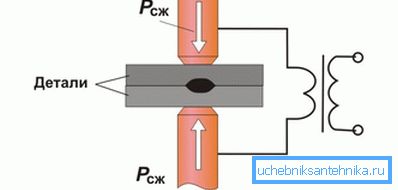

Ellenálló hegesztés

A termékek összekapcsolása bármely éghajlatváltozás során végrehajtható. Ez a kontakt hegesztés, amely megbízható és jó minőségű hegesztést biztosít, de csak szakemberek dolgozhatnak ezzel a technológiával. Az ellenállás-hegesztés elve: az áram segítségével a profiltermékek szélei hegesztve vannak. A fémtermékek összekötése bármilyen adalékanyag nélkül történik.

A profilcsövek megbízható és tartós termékek. A kiváló minőségű hegesztés révén évtizedekig megépülnek. Minden lehetséges technológiát tekintettünk a speciális termékek összekapcsolására.
