Hogyan készítsünk csővezetékeket: 2 fő út

Még a városi lakóházban vagy egy vidéki házban lévő vízvezeték-, fűtési és szennyvízrendszerek tervezési szakaszában is meg kell határozni, hogy mely csőkötés szükséges a tartószerkezetekhez vagy a válaszfalakhoz.

Így védheti magát az áttörések, a nyomáscsökkentés és a túlzott zaj miatt. Nézzük meg közelebbről, hogyan lehet megtakarítani a családi költségvetést, ha a csöveket a falakra rögzítjük a saját kezünkkel.

1. módszer: Csővezetékek lezárása

Az egyik leghatékonyabb módszer, amely nemcsak a csővezetékek szilárd rögzítését teszi lehetővé, hanem a mérnöki hálózatok rejtett elhelyezése is.

A munkák után a műanyag csövek (vagy egyéb anyagokból származó alkatrészek) legmegbízhatóbb rögzítését kapja, amely nem rontja el a szobájának belsejét. Emellett az ilyen értékes centimétereket felszabadítja a falak mentén.

E módszer hátránya nyilvánvaló - a munka magas ára. Sőt, az összes csővezeték elhelyezéséhez a falakat falra kell fektetni, majd a kapott csatorna tömítőanyaggal kell lezárni, ami eléggé fáradságos.

A munka utasításai több egymást követő szakaszból állnak:

1. Jelölés a falakon és a padlókon. Egy előre tervezett vázlat szerint minden olyan felületre középvonalakat kell húzni, amelyeken a cső fut. Ezek útmutatóként szolgálnak a szerelési hornyok készítéséhez.

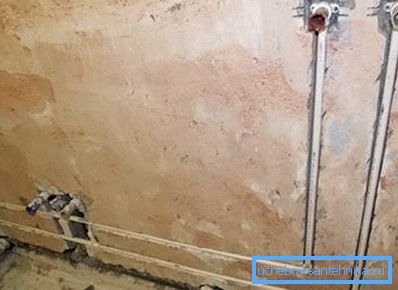

2. shtroblenie. A jelölés használatával különleges csatornákat készítenek a falakon, amelyeket kapuknak hívnak. Ehhez külön elektromos szerszámot lehet használni - egy falazógépet. De a szokásos perforátor is tökéletes. Ne feledje, hogy egyes csővezetékek elhelyezéséhez további szigetelés szükséges a csövek szigeteléséhez, ezért előzetesen aggódj a csatornák megfelelő méretétől.

Figyelj! A hornyokat úgy kell elhelyezni, hogy a szerelt cső ne legyen hangsúlyozva. Ellenkező esetben a rész felrobbanhat, ami költséges javításokat von maga után.

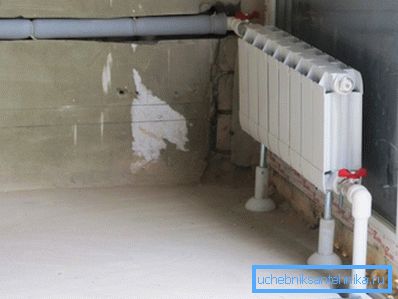

1. Mérnöki hálózat telepítése. Mielőtt a csövet a falhoz rögzítené, hőszigetelő anyagból (polisztirol hab, polietilén hab stb.) Kell lezárni. Ez különösen akkor fontos, ha a csatornahálózatok PVC-jének rejtettét kell elhelyezni.

1. végső. A csövek vakolása előtt vízvezeték-, szennyvíz- vagy fűtési rendszert kell indítani, és biztosítani kell, hogy működjön, és hogy nincs szivárgás.

2. módszer: Nyissa ki a csővezetéket

Ez a módszer gyakoribb, kevésbé időigényes és költséges. Ebben az esetben a cső különböző falakkal vannak rögzítve a falhoz.

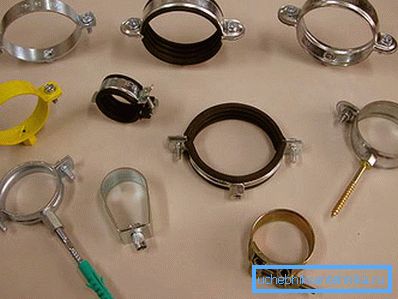

Összesen kétféle kötőelem létezik:

• merev - ebben az esetben a csőben rögzített cső teljesen mozdulatlanul;
• csúsztatva - a rész úgy van rögzítve, hogy mozoghat tengelye mentén (ez lehetővé teszi a torzítás elkerülését a hőmérsékleti lineáris deformációknál).

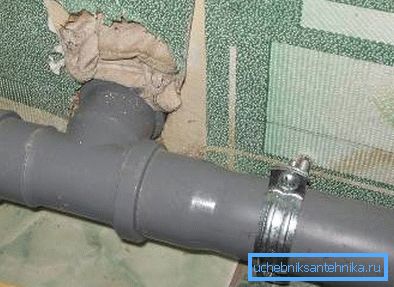

A csatornarendszer falra vagy mennyezetre való rögzítése speciális hangelnyelő bilincsekkel történik. Köszönjük, hogy a szerkezet kevésbé rezeg, és nem okoz kellemetlen hangokat, ha szennyvíz áramlik benne.

A rögzítő konzol megvásárlásakor különös figyelmet kell fordítani az átmérő megválasztására. Szükséges, hogy a rögzített csővezeték mozgásban legyen a tartóban. Ellenkező esetben a vízvezeték vagy szennyvíz részek sérülhetnek a lineáris deformáció következtében.

Ezért lehetetlen merev bilincseket használni, ha szennyvízcsöveket rögzítenek a mennyezetre vagy a padlóra egy fűtetlen helyiségben. Szükséges a csúszó kötőelemek rögzítése, amelyek kompenzálják a műanyag átméretezést.

Tipp A kémény rögzítése a ház falához is mozgathatónak kell lennie. A kéménybe belépő kipufogógázok magas hőmérsékleten vannak, ami szivárgást és a vontatás romlását eredményezheti. Célszerű speciális aszfaltbetétes aszfaltcement csöveket használni (horganyzott kémény).

Fogjuk meg részletesebben a munka egyes szakaszainkat.

edzés

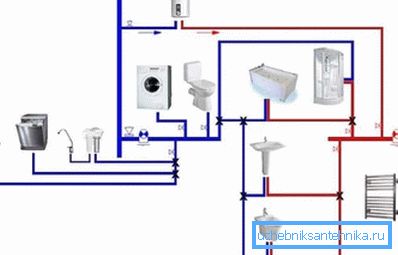

Bármely összetett mérnöki hálózat felszerelése, beleértve a vízvezetékeket és az egészségügyi létesítményeket, a projekt fejlesztésével kezdődik. A rajzon feltüntetve az egészségügyi eszközökhöz, adapterekhez, csatlakozókhoz és egyéb alakos részekhez való csatlakozás pontjai, a csövek hossza, az elzárószelepek, a számviteli berendezések stb.

Ezután a jelölés közvetlenül a tárgyra történik. Minden felületen feltüntették a csőfektetés útvonalát. A húzott vonal iránymutatásként szolgál, amely mentén az alkatrészek tengelye a telepítés alatt helyezkedik el.

Ezt követően a rögzítő bilincsek rögzítési pontjai megjelennek.

Ebben az esetben a következő árnyalatokat kell figyelembe venni:

• a konzolt olyan pontokon kell elhelyezni, ahol van egy csatlakozó, egy adapter, egy öntött rész vagy egy másik szerelvény;
• a szomszédos rögzítő bilincsek egyenes csőszakaszon lévő távolsága nem lehet több, mint tíz átmérő.

Szerelőelemek

A műanyag csöveket tömlőkkel kell rögzíteni a falhoz úgy, hogy a felület és a széle közötti rés minimális legyen. Ez lehetővé teszi, hogy a padlón takarékoskodjon, és megakadályozza a közüzemi működés károsodását működés közben.

A csúszó tartó felszereléséhez a betét beilleszthető a bilincsbe. Ellenkező esetben a szélei felgyújtanak (ehhez külön készüléket használnak), ami megóvja a polimer vízellátó rendszert vagy a szennyvíz rendszert.

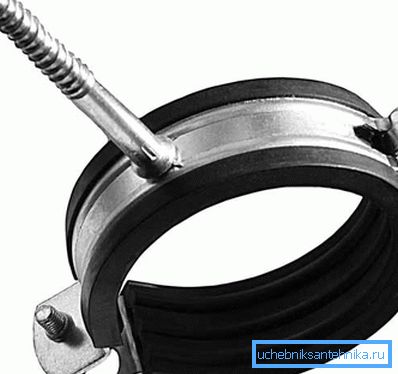

A konzol csavarokkal vagy tüskékkel van rögzítve a falhoz. Rendszerint a tartozékok már szerepelnek a csomagban.

Csőbeépítés

Amint a szerelés a bilincseken véget ér, a következő lépéssel továbbhaladhat.

A műanyag alkatrészek rögzítése a kötőelemekbe rendszerint nem okoz nehézséget:

• a csövet behelyezzük a bilincsbe;
• a rögzítőelem felső része rögzítővel, csavarral vagy csavarokkal van rögzítve.

Tipp Az acélcsöveket ugyanúgy készítik. De ebben az esetben a rendszeres karbantartáshoz szabad hozzáférést kell biztosítani számukra: a korrózió, a festés eltávolítása és a csatlakozások szorosságának ellenőrzése. Emiatt egyébként az acélcsöveket nem betonfalakká alakítják.

A fémplasztikus részekkel végzett munka jellemzői

A csővezetékek helytelen rögzítése a falra balesethez vezethet. Azonban ahhoz, hogy 100% -ban biztos legyen abban, hogy nincs áttörés, gondosan kövesse az egész telepítési eljárást.

Itt vannak az alapvető követelmények:

• a fém-műanyag termékekkel történő munka elvégezhető + 10 Celsius fok feletti környezeti hőmérsékleten;
• ha az alkatrészeket alacsony hőmérsékleten szállítják vagy tárolják, azokat használat előtt melegíteni kell;
• a fém-műanyag vízvezeték-szerelvény rögzítését bilincsekkel a dekoratív falak vége után kell elvégezni;
• a forgatások elrendezésében semmiképpen sem szabad megengedni az alkatrészek törését.

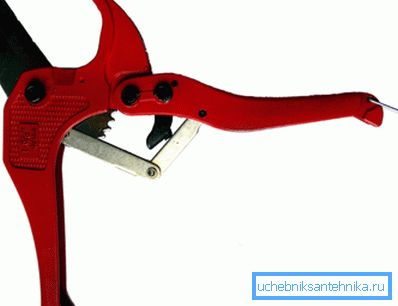

Vágja le a csöveket egy fémfűrésszel vagy speciális ollóval.

Saját tulajdonságokkal rendelkezik:

1. A vágott darab szélének lehetnek barázdái. Ezek felszámolásához használjon fájlt vagy speciális eszközt.
2. Az ollóval történő vágás után a cső profilja ovális lehet. Ennek eredményeképpen a szerelvény rögzítése után a tömörség megszakadhat. A cső összehangolása segít egy speciális kalibrálóeszközzel vagy kalapáccsal (az utóbbi esetben nagyon óvatosan kell eljárnia).

A cső hajlításához, különösen, ha erőteljes hajlítási sugarat kell elérni, speciális szerszámokat is kell használni. Belső és külső tüskék segítenek. Használatuk lehetővé teszi, hogy elkerülje a termék belső átmérőjének és a cső szaggatásának szűkítését.

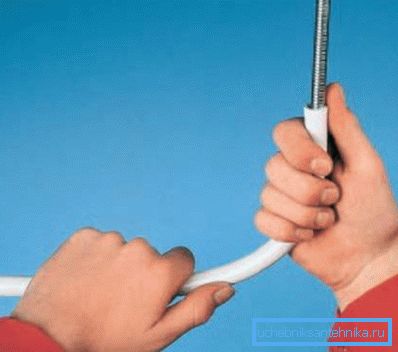

Ha a hajtás helye nem messze a vágástól, akkor a cső hajlítása megkönnyíti a kívánt átmérő rugóját, amelyet szaküzletekben értékesítenek.

következtetés

A csővezetékek különböző módon történő rögzítésére más módszerek is léteznek. Például a csövek rögzítése csőlemezekben, amelyet égetéssel vagy hegesztéssel készítenek. Erről többet tud megtudni, ha elolvassa a videót ebben a cikkben.
