Hogyan készítsünk szendvicscsövet a kéményhez: eszköz és

Ha könnyű telepítésről és üzembiztonságról beszélünk, akkor a saját kezével épített szendvicscső a legjobb megoldás az Ön országházának vagy házának. Az ilyen típusú kéményeknek számos előnye van: a falon lévő szinte teljesen hiányzó korom, és ezáltal a fokozott tűzbiztonság.

Ezenkívül nem lesz kondenzálódás, és nagyon könnyű fenntartani. Jellemzőinek köszönhetően az ilyen eszköz ideális faházak, például fürdők számára, amelyeket az alábbiakban ismertetünk. További anyagként megmutatjuk Önnek a videót ebben a cikkben.

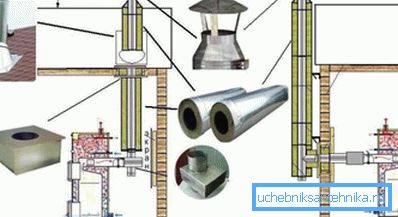

Telepítési lépések

Megjegyzés. A szendvicscső felszerelése magában foglalja a hőálló hermetikus használatot a dokkoláshoz, hogy a levegő ne szivárogjon. Ellenkező esetben ez a kemence öntözési és hőátadási minőségének csökkenéséhez vezet.

Csővezeték

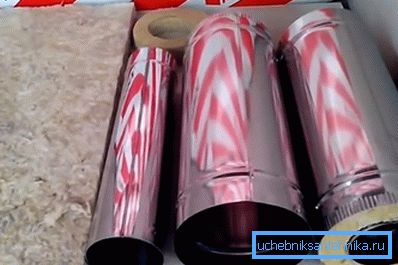

• A felső képen látható egy csőszendvicsből készült kéményeszköz, pontosabban a cső maga (balról jobbra) bazalt gyapjú (vulkáni alakzatok olvadása), amely tömítésként szolgál, majd a belső henger és a hüvely, és a háttérben egy sapka. A palackok hőálló rozsdamentes acélból készülnek anélkül, hogy M 430 adalékanyagokat (nem ausztenites) adnának hozzá - ez a legolcsóbb ötvözet az összes minőségi osztályban, és teljesen megfelel a terheléseknek, amelyek a jövőben kerülnek rá.
• Az ilyen típusú kémények esetében az ausztenites acél is felhasználható, ugyanakkor a szerkezet ára másfélszeresére nő, de ezzel párhuzamosan nő a korrózióállóság is. Ezenkívül a márka hatással lesz egy szendvicscsőből készült kéményre, de meg kell jegyezni, hogy a márka nincs közvetlen kapcsolatban a termékek minőségével, ezért először is figyelmet kell fordítani a fémre, nem pedig a márkajelzésre.
• A külső henger (fémvastagság: 0,5 mm) mind szendvics-, mind gázkemencékhez alkalmazható, és a fémlemez hengerré alakítható hengerhegesztéssel. A belső hüvely (lemez vastagsága 0,8-1,0 mm) hegesztett bevonat nélküli elektródával (huzal), és a körülményektől függően lehet argon vagy ívhegesztés.

Megjegyzés. A kéménygyártók számára szendvicscső gyártóként rendszerint a PAROC bazaltgyapotot használják. Ennek az anyagnak az előnye, hogy a gyártás során gyanta alapú kötőanyagokat nem használnak, amelyek melegítéskor megsemmisülnek és a szőnyeg homokká válik.

Telepítés a fal felett

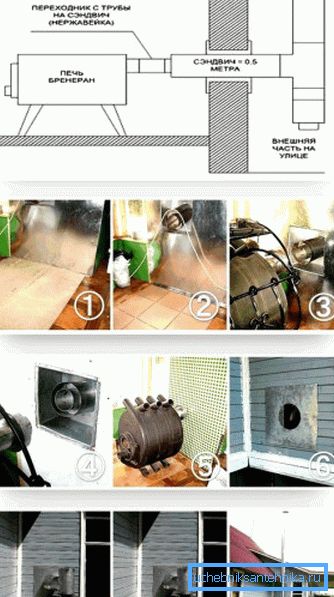

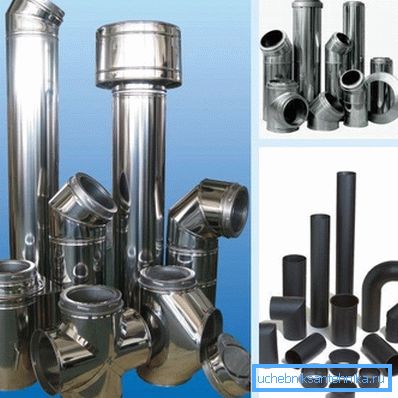

Számos ok is létezik a kéményszendvics csöveknek a falon keresztül történő beszerelésére, és nem a mennyezeten keresztül, és ebben a helyzetben különböző adapterek segítenek a szerkezet összeállításában. Láthatod ezeket az elemeket a felső fotó-sarok adapterekben, a betáplálási csatlakozásokon, a csöveknél és a négyszögeknél.

Először is, a cső összeszereléséhez szét kell szedni a falat, meg kell erősíteni az átjáró peremét, és horganyzott acéllemezzel kell tűzni a tűzbiztonság érdekében. Ezután össze kell szerelni a külső konzolt, és hozzá kell kötni két sarkot, mint a póló szabad csúszását.

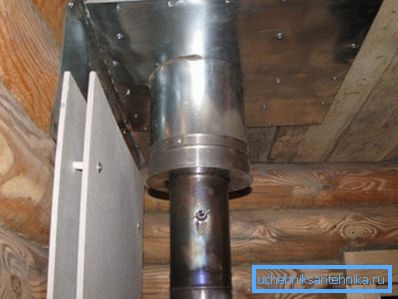

A cső közvetlen közelében ugyanazt a tűzveszélyt kell figyelembe venni, akkor be kell zárnia a falat, és ehhez hasonló vastagságú 10 mm-es rétegelt lemezt vagy OSB-t kell használni, és az egész területen át kell szerelni az azbesztlemezt.

Az azbeszt tetején horganyzott lemez van rögzítve (a lapok általában 20001200 mm-rel vannak a kerületben). A lapnak négyszögletes lyukat kell vágnia az alagút számára, és maga az alagút fémes lakkal fog kinyitni a korrózió ellen.

Megjegyzés. Amikor egy fém kéményt építenek egy falon keresztül, az úgynevezett árengedményt használják. Ez azt jelenti, hogy a cső és a fal közötti helyet el kell hagyni.

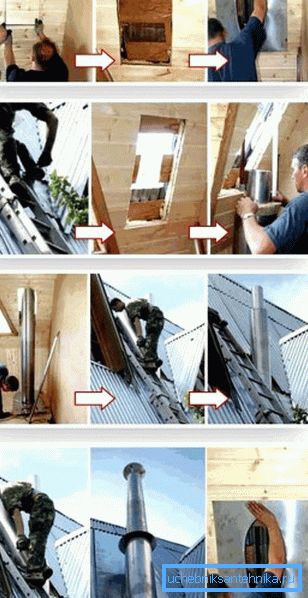

Tetőtéri telepítés

Mint sok ilyen típusú eszköz, a szendvicscsövekből készült kémény felszerelése kézzel történik, alulról felfelé, azaz egy fűtőberendezésről (tűzhely) a mennyezeten vagy falon keresztül. A szerkezet összeszerelésekor ügyeljen a hengerek végeire - egyrészt szükségszerűen szűkítettek, ami lehetővé teszi a szerkezet felszerelését úgy, hogy a csöveket beilleszti a másikba, ami a gyakorlatban nagyon egyszerűnek tűnik.

A tetõben (mennyezet és tetõ), csakúgy, mint a falban, egy lyukkal kell lezárni egy horganyzott fémlemezzel, miután korábban azbesztet helyeztettek alá, hogy megfeleljenek a szerkezet tűzbiztonságának. Külső, horganyzás (a tetőfedő anyagtól függően) vagy a tető elülső oldalán hajlik, vagy végei alá, de minden esetben (a cső felszerelése után) a lapot önbefogó csavarokkal kell rögzíteni.

Ha fürdőt épít, akkor a tető gyakran lapos (lean-to), és a kéménymagasságnak legalább egy méterre kell lennie a rámpa tetejétől, és egy kétszintes tető esetében legalább 30 cm-re kell emelkednie a gerinc fölött.

Ha a kémény mérete több mint egy méter, akkor ez nagyon jó - a tolóerő növekedésével párhuzamosan nő a szárnyasodás, következésképpen csökken a szél ellenállása. Ilyen esetekben a cső megerősítésre szorul, amely a kémény tetején található bilincshez van rögzítve.

A vontatás növelése érdekében a kémény felső végére egy deflektor van felszerelve, de ha az elülső tető éghető anyagokból készül, mint pl. A zsindelyek, a deflektor el van zárva. Ez olyan kis acélháló, amely nem engedi, hogy az égő üzemanyag-részecskék repüljenek.

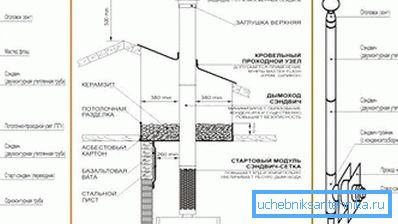

kötőelemek

A kéménynek a rácstól a terelőig tartó teljes hossza nem haladhatja meg az 5-6 métert. A dokkoláshoz feltétlenül használjon hőálló tömítőanyagot (legalább 1000? C), és összeszerelés után ne felejtse el eltávolítani a védőfóliát.

Annak érdekében, hogy maximálisan megkönnyítse a csővezeték üzemelés közben történő karbantartását, egy felülvizsgálat összeomlik benne - ez egy megfelelő oldalsó ajtó, amelyen keresztül később le lehet folytatni a tisztítást.

A kéménytámasz tartószerkezete önállóan is elkészíthető - ehhez 5030 mm-es acél sarkok, csiszolók és fúrócsavarok szükségesek. A tartószerkezet M10 csavarokkal vagy elektromos hegesztéssel rögzíthető.

következtetés

Az összes szükséges anyag jelenlétében a szendvics kémény saját kézzel történő felszereléséhez nagyon egyszerű, ha a gyártó utasításait követi. Sokkal nagyobb munkaerőköltséget fognak költeni a mennyezetre vagy a falra, és védőanyagokkal takarva (lásd még a cikket Polietilén nyomócsövek - minden jellemzőjüket megvizsgáljuk).
