Hogyan szereljük fel a csövet a falon

Ismeretes, hogy a magánházban lévő minden fűtőberendezés működésének megbízhatóságát nagyban meghatározza, hogy a gáz kipufogórendszer mennyire van beépítve benne. A jelenlegi SNiP szerint az építés alatt álló házban egy füstcsatorna kialakulását egyidejűleg hajtják végre a fő szerkezeteinek kialakításával. Azonban, ha a gázkisülő rendszert egy már megépített épületben telepíti, akkor kéménycsatornát kell építeni közvetlenül a falain keresztül.

Ezért mielőtt elvégezné a füstcsatorna elrendezésével kapcsolatos munkaműveleteket a kész szerkezetben, alaposan meg kell ismerkednie azzal, hogyan húzza át a csövet a ház falán keresztül. Cikkünk e fontos kérdés megoldására törekszik, amelyben megpróbálunk minél többet mondani a vonatkozó eljárások végrehajtásának sajátosságairól.

Először is figyelmet kell szentelni az égetési termékeknek a korszerű fűtési rendszerekből történő kibocsátására szolgáló csatornák fontosságára.

Tipp A megbízható kipufogócsatorna szükségességét az égéshulladék számára nem csak a fűtési rendszer hatékony működésének feltételeinek megteremtése, hanem a házban élő emberek egészségének megőrzése is jelenti.

Tervezési jellemzők

A füstelvezető rendszer telepítésénél, amelyet a ház falán kell elhelyezni, a következő feltételeknek kell teljesülnie:

1. Először is, mindig emlékezni kell arra, hogy a kéménycsatorna lefektetésének módja legyen elég távolság a többi háztartási kommunikációtól.
2. A kéménycsatornában a falon keresztül történő telepítés helyének közelében nem lehetnek éles sarkok, amelyek az áramlás úgynevezett "örvényeinek" kialakulásának okai. Ennek a jelenségnek nemkívánatos következménye lehet a kémény csomók gyors eltömődése.
3. Azokban a helyeken, ahol egy cső áthalad egy falon, az utóbbit megbízhatóan védeni kell egy speciális burkolattal vagy kiváló minőségben vakolva. Az utolsó védelmi módszer egyfajta szigetelőanyag felhasználásával jár.
4. A fal mindkét oldalán lévő kéménytartókat legfeljebb 60 mm-es lépésekben kell felszerelni.

Abban az esetben, ha figyelembe veszi az összes fenti követelményt, akkor nem kell problémát okoznia az építési szabályzatok betartásának irányítására ezen osztály, valamint a megbízhatóságát a teljes rendszer egésze.

Telepítési eljárás

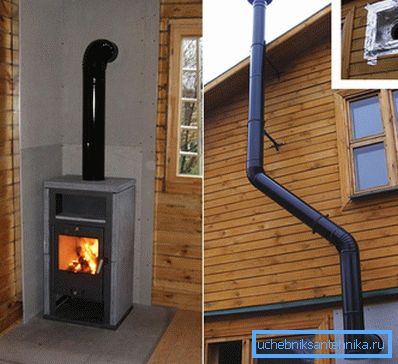

A füstgázvezetéknek a fűtőkészüléknek a kipufogócső felé irányuló irányába történő beépítése a belső berendezés útjának jelölésével kezdődik, valamint a helyiség határain kívül eső visszavonási pont megválasztásával kezdődik. E jelölés szerint a szükséges átmérőjű lyuk a falon van kialakítva, amely megfelel a felszerelhető fúvóka méretének.

Tipp Ebben az esetben, ha szükség van a falon keresztül lefektetett csővezeték szigetelésére, akkor a lyukat kis margóval kell elkészíteni.

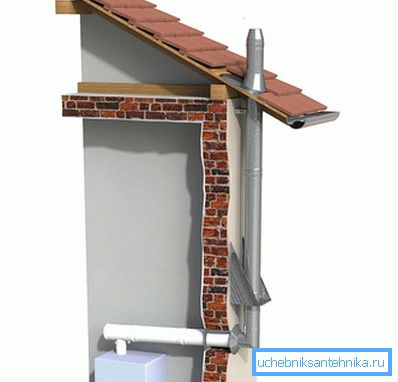

A falhoz rögzített elágazó cső speciális rögzítők segítségével rögzítve van rá, majd beilleszkedik az átmenő lyukba, és az Ön által választott szigetelőanyaggal (például fólia ásványgyapotból) bélelt. A belső füstcsatorna függőleges beépítésével gyakran szükség van a tömítés irányának éles megváltoztatására (90 fokos szögben). Ebben a helyzetben speciális tisztítópohárra van szüksége, amely a faltól bizonyos távolságra van elhelyezve, és hozzáférést biztosít a csatorna ellenőrzéséhez (annak érdekében, hogy megtisztítsa a felgyülemlett koromtól).

Miután eltávolította a csövet a falon keresztül, olyan hosszúságúra épül, amely elegendő a tető fölé magasodó csúcs kialakításához. A külső tömítés irányának hirtelen megváltoztatásához egy másik tétet használnak, amely egy átmeneti elem szerepét játssza.

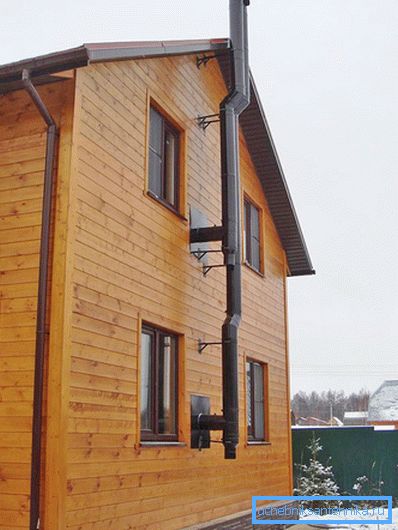

A kifolyócső külsõ terét a falfelületre két-három méterenként külön rögzítéssel rögzítik.

Tipp A kémény vezetése a faépület falán keresztül a csővezeték kötelező szigetelését jelenti nem éghető anyaggal, amely leggyakrabban azbeszt vagy tégla.

Nyilvánvaló, hogy ez a feltétel a biztonsági követelményeknek a tárgy tűzvédelmi szempontjainak betartásával kapcsolatos. Másrészt a füstcsatorna megbízható szigetelése lehetővé teszi, hogy jelentősen növelje az egész füstgázrendszer egész élettartamát.

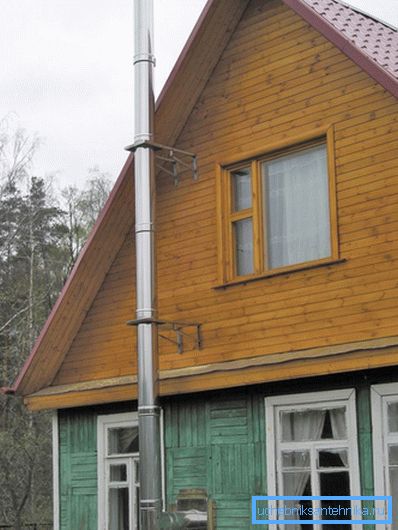

A füstcsatornát egy faépület falán vezetik át, speciális, csavart csőszerkezetekkel, úgynevezett "kapukkal", amelyeket elemként használnak a cső tolóerejének beállítására. A kémény falra történő rögzítéséhez fémtartókat kell alkalmazni, amelyek rendszeres időközönként legfeljebb 1 méter hosszúságúak.

tippek

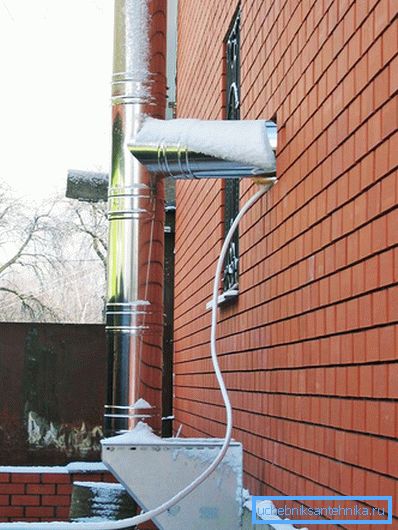

A magas színvonalú szerelési munkák garantálása figyelembe veheti a szakértők véleményét, figyelembe véve a következő ajánlásokat:

1. Az égéstermék-kipufogórendszer üzembe helyezése előtt meg kell határozni a fűtőberendezés teljesítményét, és ki kell választani a füstmérő átmérőjét, amely megfelel ennek a jelzőnek.
2. A füstcsatorna teljes hosszának megválasztása (beleértve a falon való kisülésének pontját) figyelembe véve az optimális tolóerőt, amely nélkül a felszerelt berendezés hatékony működése lehetetlen.
3. Ugyanakkor tisztában kell lenni azzal, hogy a megnövekedett vontatási szint mellett a berendezés működése elveszíti hatékonyságát, mivel ebben az esetben a hőt nagy teljesítményű gázáramlással távolítják el a házból.

Az ilyen veszteségek elkerülése érdekében a szakértők azt tanácsolják Önnek, hogy az összes munkát teljesítse a meglévő jogszabályoknak megfelelően. Ezenkívül, amikor a kéményt a fűtőberendezéshez csatlakoztatják, szabványos átmeneti elemeket (térdek vagy póló) kell használni.

Mindazok, akik az égéstermékek kimerülésére szolgáló rendszert telepítik egy már újjáépített házban, ne feledkezzenek meg arról, hogy egy ilyen projekt két különböző módon valósítható meg:

• Az első esetben speciális teleszkópos egységet használnak, amely biztosítja a kéményvezeték tömítettségét a falon keresztül, amelybe nagyobb átmérőjű csöveket helyeznek be az éleikre szerelt védőlemezekkel.
• A második módszer szerint a fal és a kémény közötti helyet ásványgyapot pecséttel kell lezárni, amelyet egyidejűleg melegítőként használnak.

A kémény falon keresztül való elhelyezésének módja a legtermészetesebb és viszonylag olcsó módja annak, hogy egy teljesen felújított házba rendezzék. Ez mentesíti a vállalkozót a további nehézségektől, amelyek az út előkészítésének szükségességével járnak, ami egyébként át kellett haladnia a tetőn és az interflo átfedéseken. Ezenkívül ennek a technikának a használata lehetővé teszi, hogy jelentősen csökkentse a teljes telepítési munka időtartamát.
