Hogyan szereljünk csöveket a fürdőszobában: a technológia

Ha többszintes lakóépületekről beszélünk, a csövek fektetése a fürdőszobában gyakorlatilag magában foglalja az apartman összes vízvezetékszerkezetét - csak egy konyhát, de a vízellátást és a szennyvizet is eltávolítják a fürdőszobából. Lehet, hogy van egy külön fürdőszobája, de ez nem változtat semmit, hacsak nem kell további nyílásokat tenni a partícióban, ezért a közös egészségügyi létesítményt alap formájuk szerint alakítjuk.

A kábelezés két változatban végezhető el - a falon belül és annak tetején, amelyet most megvizsgálunk és megmutatjuk a videóban.

Vízvezeték szerelvények

Megjegyzés. A fürdőszobában lévő csövek tartására vonatkozó kérdésben a modern technológiákra összpontosítunk, és a szennyvíz és a polipropilén (PP vagy PPR) poli (vinil-klorid) -át választjuk a vízvezetékhez. Természetesen még van fém és fém-műanyag, de ma ezeket az anyagokat nagyon ritkán használják.

anyagok

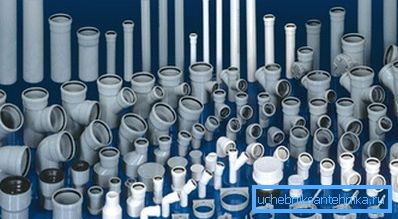

• Csatornacsövek forgalmazásához 100 mm és 50 mm átmérőjű PVC csövek szükségesek, Ezenkívül egyes esetekben 32 mm-es részt használnak mosógéphez és / vagy mosogatógéphez. Különböző szerelvényeket használnak az ilyen csövek összekapcsolására: csatlakozók, szögek, pólók és PVC-redukciók, továbbá a redukció lehet gumi, például, hogy 50 mm-es csengőből 32 mm átmérőig változzon. Egyedi keresztmetszethez való csatlakozáshoz gumi tömítéseket használnak, amelyeket a csövekkel szállítanak.

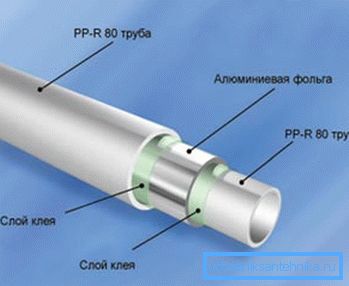

• A vízvezeték polipropilén csövek átmérője 16-125 mm, de ebben a helyzetben csak 20 mm-es minták érdekelnek, és ha a lakásban a felszálló 32 mm-es, akkor egy 20 mm-es kimenettel át kell húzni egy átmeneti redukciót. De a PPR szakaszon kívül a falak is különbözőek lehetnek, és van néhány jelölés itt: RN10, RN16, RN20 és RN25, de ebben az esetben az RN16 (erősítés nélküli fal) és az RN20 (a fal közepén alumínium fóliával megerősített) érdekel. Az RN16-nak túl vékony falai vannak, az RN25 pedig a legmagasabbra van erősítve, és a forrasztáshoz egy tüskére van szükség ahhoz, hogy eltávolítsa a fóliát, ezen túlmenően az ilyen cső ára meglehetősen nagy, és főleg központi fűtésre használják.

• A PPR-dokkoláshoz homogén anyagból készült szerelvényeket is használnak - ezek kapcsolók, szögek (32, 45, 90?), Pólók, csillapítások, bypassok és menetes csőszerelvények a fémre való átálláshoz. Tekintettel arra, hogy a polipropilén üzemi élettartama jóval magasabb, mint a fémeké, az utasítás azt javasolja, hogy a trönkdarabokat is jobban telepítsék a PP-ből.

csatornahálózat

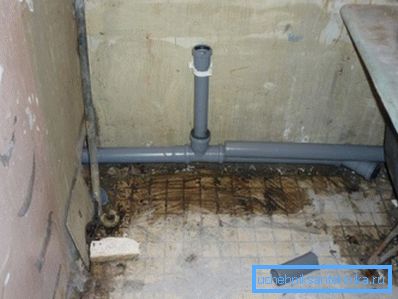

A szennyvízcsatornát a fürdőszobában kell elkezdeni elosztani a felszállóból (a felszedő is cserélhető) - van egy négyszög alakú ütközés a WC-ben (100 mm), és vezet a többi áramkörhöz (50 mm).

A kábelezés maga a fal mentén is elvégezhető, a cső rögzítése a konzolhoz, mint a fenti képen, de a falhoz is belefújható csiszológép és perforátor segítségével. Próbálja egyértelműen megjelölni a fürdőszobák helyét, hogy a beágyazott pólók megfeleljenek a fürdőszifon, mosogató vagy mosdó helyzetének.

Az 50 mm-es cső lejtése ideális esetben 3 cm lehet egy lineáris méterenként, de szükség esetén enyhén megnövelhető, de nem kevesebbet kell tennie. Ha egy 32 mm-es keresztmetszettel rendelkező PPR-t használ a mosógép vagy mosogatógép leeresztéséhez, akkor nincs szükség a meredekség követésére, mivel kényszerített lefolyó van.

Vízellátás

Megjegyzés. Annak ellenére, hogy a cső alakú csomópont a fürdőszobában hideg és forró vizet, vagyis a PPR PN16 és a PPR PN20 használatával, sok vízvezető elutasítja a hideg PN16-at és az összes huzalozás PN25-vel történik, különösen, ha az áramkört gipsz / vakolat burkolja vagy gipszkarton.

Továbbra is megnézzük, hogyan helyezhetjük el a csöveket a fürdőszobában, és elkezdjük egy vízmérő beépítésével, amelyet általában egy függőleges vagy vízszintes vízszintes közelségbe csomagolva (nem számít).

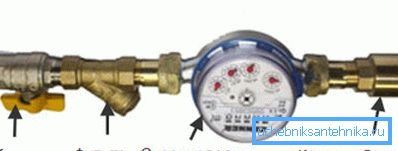

Ügyeljen a csomag sorrendjére - közvetlenül a daru után egy szűrőszűrő van, majd maga a vízmérő, és utána a visszacsapó szelep, csak ezeken a részleteken van egy nyíl, amellyel meghatározhatja a víz irányát. Ha a ház a HMV-hez van csatlakoztatva, ebben az esetben a vízmérőknek kettős hideg és meleg vizet kell felszerelniük.

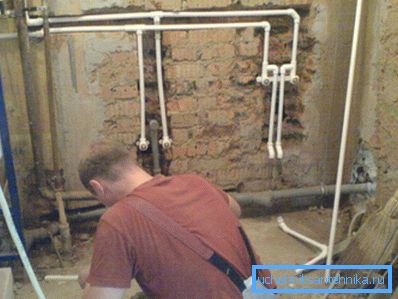

A kábelezés a fal tetején végezhető el, vagy csöveket melegíthet előre elkészített hornyokba, hogy bezárja őket gipszal, így néhány centiméter hasznos helyet takaríthat meg, ami nagyon fontos a kis lakásokban. Tipikus apartmanokban a fürdőszobák elhelyezkedése a következő sorrendben történik: WC, mosdó, kád (zuhanyozó vagy doboz) és kimenet a konyhai mosogatóhoz - a mosógép lehet mind a konyhában, mind a fürdőszobában.

Ebben a sorrendben a hidegvízvezetékek bekötése megtörténik, majd a hideg áramkörrel párhuzamosan melegvízellátással, villanykazánnal vagy gázoszlopmal ellátott forró vízzel van ellátva (a helyiségtől függően bárhol le lehet vágni a hideg vízellátást a kazánra vagy az oszlopra).

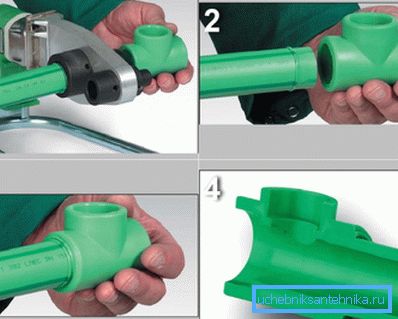

A PPR hegesztését három fázisban hajtják végre: először egy fúvókában hevített csövet (20 mm átmérőjű, a tartás 5-6 másodperc), majd egyidejűleg felszabadulnak, összekapcsolódnak és további 2-3 másodpercig tartanak, amíg le nem hűlnek. A 20 mm-es cső szerelvényének mélysége 14-17 mm legyen, ezért ugyanolyan távolságban kell fűteni.

következtetés

Ne felejtsük el, hogy az eyeliner csövek a fürdőszobában lévő csaptelepekhez saját kezűleg egy bizonyos távolságban végződnek - a szerelvények középpontjai 150 mm-re vannak egymástól. A szerelés megkönnyítése érdekében speciális forrasztó aljzatot használnak, ahol ezek a szerelvények a sínen helyezkednek el.
