Hogyan vágjunk egy csövet 45 fokban?

A csővezeték beszerelésekor gyakran szükséges a csövet szögben vágni. Ezenkívül a szögnek pontosan meg kell felelnie a kialakításhoz szükséges mértéknek. A szög helytelen gyártásával lehetetlen pontosan meghatározni a csővezeték méreteit, amelyeket végre kellett hajtani. Például a cső 45 fokos elforgatása a telepítés során, ezért tudnia kell, hogyan vágja le a csövet 45 fokban. Ehhez jelölni kell a szerszámokat, a csiszolót vagy a fém kézifűrészt.

Jelölés egy papírlapmal

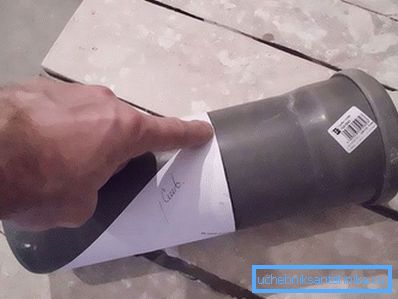

Az egyik legegyszerűbb módja a saroknak egy papírlapmal való megjelölése. A négyzetlap szigorúan átlósan hajlik. Vigyük a csövet, és egy hajtogatott lapkal lezárjuk úgy, hogy az átló élei egymás felé nézzenek. Így a lap kisebb oldalán 45 fokos szög van. Minden jelölőeszközt használunk, és kijelöljük a jövő csővezeték helyét a papírvezetéken. Szoros szalagot használhat annak megakadályozására, hogy a jelölést véletlenül törölje. Ez a jelölési módszer alkalmas egy hosszú, nagy átmérőjű csőre, amelynek a szakasza középen van.

A víztartály használata

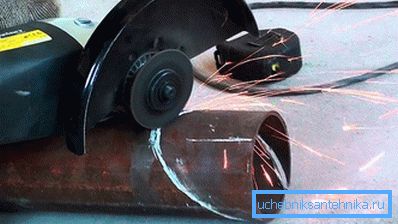

Mi a teendő, ha egy kis átmérőjű csővel foglalkozunk, és a vágószálat a széle közelében kell levágni? Gyere egy mély, vízzel töltött tartály segítségével. A munka megkezdése előtt meg kell határozni a hajlásszöget, és jelölni kell a tartályt. Aztán csak óvatosan kell leengedni a cső szélét a vízbe, és billenteni a tartályon lévő jelig. Húzzuk ki a csövet, jelöljük meg a vízzel való érintkezési vonalat, és markolattal bátran vágjuk. Ez a módszer nagyszámú cső jelölésére alkalmas. A víztartály elkészült sablonja felgyorsítja munkánk folyamatát.

Számítógépes program segít

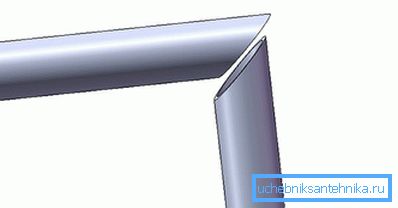

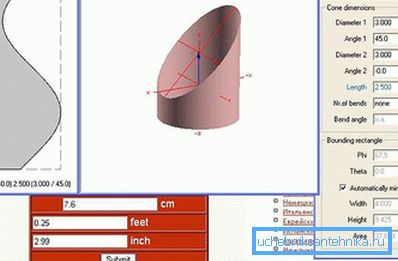

Szeretném megvizsgálni a jelölés módját számítógépes program segítségével is. Ez egy meglehetősen bonyolult módszer azok számára, akik nem szoktak dolgozni a számítógéppel. Szükség van a PC ismeretére, a szoftver szkennelésére és rajzaira. A rajz végrehajtásával megkezdjük a munkát, jelezve a kör és a lejtő méretét. Az úgynevezett virtuális mintát készítjük.

Ezután a nyomtató használatával kinyomtatjuk a képet egy papírlapra. Minél nagyobb a cső átmérője, annál több lapot jelölnek meg. Az ollók a rajz minden részét kivágják és ragadós szalaggal ragasztják. A kész sablon a csőre kerül, a papír szélén pedig a jelölést. Ez a jelölési módszer az egyik legpontosabb. Ha a számítógép nem rendelkezik ilyen programmal, használhatja az internetet. Online lehet letölteni a sablont a jelöléshez. Kinyomtatni és kivágni. A kész darabot a cső köré tekerjük és végezzük a jelölést.

Ha a cső profilozott

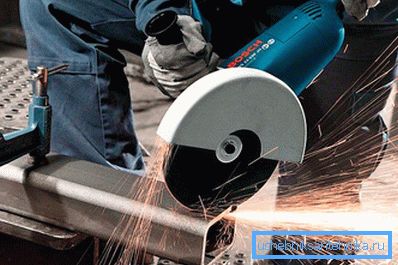

És itt van például egy profilcső, nem pedig egy kerek. A profilcső kézi jelölése nagy hibákhoz vezethet. A legjobb módja ennek a helyzetnek egy olyan sablon lesz, amely azonos átmérőjű profilból készül. Vegye ki a profilcső egy kis részét és a szögmérő segítségével 45 fokos szöget jegyezzen fel. Vágja le a csiszológépet a markupon, és csiszolja el a széleket, hogy ne sérülhessen munka közben. Ezután be kell illeszteni egy kisebb átmérőjű profilt a sablonba, és a jelölés után vágjuk le.

videó

Ennek a videónak köszönhetően megtudhatja, hogyan vágja le a csövet egy 45 vagy 90 fokos szögben egy számítógépes program segítségével:

Profilcső vágása 45 fokos csővágó berendezéssel:
