Hosszirányú acélcső: az alkalmazás jellemzői és jellemzői

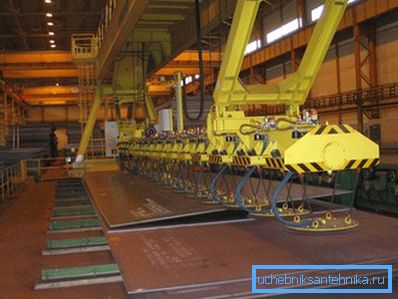

A GOST 10704 91 és 10705-80 szerinti hegesztett hosszirányú csövek acélcsíkokra hegesztett fémszerkezetek. Az ilyen típusú termékek ipari termelése magában foglalja az olyan lépéseket, mint a fémlemezből készült üregek és egyetlen egészben történő hegesztés.

A termék műszaki és működési jellemzőit nagymértékben meghatározza a felhasznált fém minősége és a hegesztési részek technológiája. Nézzük meg részletesebben a GOST 10704 91 szerint gyártott hardvereket.

Főbb jellemzők

A hosszirányú elektromos hegesztett cső egy kerek vagy négyszögletes keresztmetszetű, fémhengeres termék, amely kizárólag gyári körülmények között készül speciális hengerlőberendezéssel. A termék előállítása úgy történik, hogy az acéllemezt egy billetbe forgatják, amelyet a közvetlen összekapcsolási módszerrel főzik.

A cső alakításának módja szerint az egyenes varráscsöveket a következő típusokba osztják:

• hidegen deformálódott;
• melegen hengerelve;
• hidegen hengerelt;
• hidegen húzott

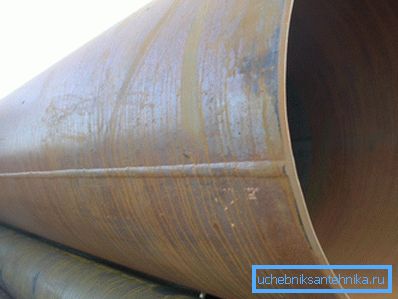

A hegesztés hosszirányú, amely optimális szilárdsági paramétereket biztosít.

Fontos: Az ezzel a módszerrel hegesztett csövek nem biztosítják a mechanikai hajlítás lehetőségét, mivel ezek a repedésekhez vagy a zúzáshoz vezethetnek a kezdeti konfiguráció és a szilárdsági tulajdonságok elvesztésével.

Az elektromos hegesztett csövek gyártásában használt szén és alacsony széndioxid acél nyugodt, félig nyugodt és forrázó márkák St1, St2, St3, St4, 08Yu és 22GYu.

A termék optimális szilárdsági tulajdonságait az acél tartalma adja meg:

• szén - legfeljebb 0,25%;
• kén - 0,056%;
• foszfor - 0,046%.

A használt acél típusának és minőségének megfelelően a hosszirányú hegesztett fémtermékek a következő típusokba vannak sorolva:

• SP - a nyugodt acél módosítása;
• PS - félig nyugvó acél módosítása;
• KP - forró acél módosítása.

A fenti kategóriák valamelyikébe tartozik a csövek felszínén feltüntetett vagy a kísérő dokumentációban feltüntetett jelölés.

Az alacsony ötvözetű és szénacél hosszanti hegesztett csöveket, amelyek átmérője 10-530 mm, a következő csoportokba sorolhatók:

• normalizált kémiai összetétellel;
• névleges mechanikai tulajdonságokkal;
• névleges mechanikai tulajdonságokkal és vegyi összetétellel;
• szabványosított vizsgálati hidraulikus nyomással.

A fenti acélminőség alkalmazása nem képes a készterméknek a korróziós folyamatokkal szembeni megfelelő ellenállóképességét biztosítani. Ezért a kész csöveket a beszerelés előtt vagy után speciális kezelésnek vetik alá, amely különleges védőanyagok alkalmazásából vagy hagyományos festékek és lakkok (LKM) alkalmazásából áll. (Lásd még a cikket Acélcsövek korrózió elleni védelme: jellemzők.)

Külön kategóriába tartozik a horganyzott hegesztett cső, amelynek előállításához 10, 20, 35, 45 és 15XM szénacél minőségűeket használnak. Az ilyen hardverek felhasználhatók rendeltetésükre, minimális korrózióvédelemmel vagy anélkül.

A késztermékek, függetlenül a felhasznált alapanyagok minőségétől, hosszú távú üzemi nyomásnak kell lenniük, amely nem haladja meg a 16 MPa-t. Ez a minőség nagymértékben meghatározza a hegesztett hosszanti csövek alkalmazási körét.

Alkalmazási kör

A piacon található hosszanti hegesztett csövek széles választékát széles körben alkalmazzák az olaj- és gázfeldolgozó iparban, valamint a bányászatban, a GOST 20295-85 követelményeinek megfelelően. Ezeknek a termékeknek a felhasználásával csővezetékek épültek, mind külső, mind süllyesztett helyen. (Lásd még a cikk Szennyvíz-rendszer: funkciók.)

Fontos: A földalatti csővezeték falvastagságának legalább 3 mm-nek kell lennie. A földi vagy felszíni csővezetékek csövekből állnak, amelyek falvastagsága nem több, mint 2 mm.

A hosszanti hegesztett csövek fő alkalmazási területét véletlenszerűen választották, mivel ezek a termékek a következő megkülönböztető tulajdonságokkal rendelkeznek:

• A hegesztési kapcsolat egyszerűsége az ágak, a sarok és a végcsatlakozások végrehajtásakor szelepek beszerelésekor és így tovább
• Viszonylag alacsony tömeg a többi vasfém termékhez képest. és ennek eredményeképpen könnyű a szállítás és olcsóbb telepítési munka.
• Megfizethető ár, amely pozitív hatással van a csővezeték egészére.
• A csapadékkal szembeni ellenállás és a környezeti tényezők egyéb negatív hatásai (előzetes korróziógátló készítménnyel).
• A működés lehetősége szinte az összes éghajlati zónában anélkül, hogy veszélyeztetné a hegesztések és csővezetékek integritását.

Természetesen a hegesztett hosszanti csövek alkalmazási köre nem korlátozódik az olaj- és gázvezetékek építésére, mivel az ilyen termékeket a felhasználás sokoldalúsága jellemzi.

Az alkalmazási körnek megfelelően ezek a csövek a következő osztályokba vannak osztva:

• 1. osztály - olyan termékekkel van felszerelve, amelyek kis és nagy nyomású folyékony és gáznemű közegek szállítására szolgálnak. Ezenkívül az ilyen csöveket gyakran használják állványozás és hasonló fémszerkezetek előállítására, amelyeken alacsony mechanikai terhelés van.
• 2. osztály - főként olaj-, gáz- és vízvezetékek építéséhez. Az ebbe az osztályba tartozó fémtermékek felhasználása kiterjed a vegyipari vállalkozások vállalkozásainak felszerelésére is.
• 3. fokozat - a vegyiparban és az élelmiszeriparban használatos. Az ilyen termékek megkülönböztető jellemzője a magas hőmérsékletnek és a túlzott rövid távú nyomásnak való ellenállás.
• 4 osztály - az ilyen csöveket elsősorban gáz- és olajmezők feltárására használják.
• 5. fokozat - az optimális megoldás a fémszerkezetek összeszereléséhez a mérnöki és autóépítő iparban. Kevésbé gyakran ilyen csöveket használnak építési helyeken állványok vagy keretek összeállításához több építési tárgy építésére.
• 6. fokozat - kizárólag a gépiparban használatos.

Fő méretek

Az elektromos hegesztett csövek és más fémhengerlés kiválasztására és vásárlására vonatkozó utasítások a mérettől függenek. Tekintsük a hosszak és átmérők standard kombinációját, amelyet a hazai gyártók használnak.

Méret nélküli hosszúságú termékek:

• Legalább 2 méter, legfeljebb 30 mm keresztmetszetű átmérővel;
• 4 méter és annál nagyobb átmérőjű, 30-70 mm átmérőjű;
• 5 méter és annál nagyobb átmérőjű, legalább 152 mm átmérőjű.

Hosszú termékek:

• 5-9 méter, átmérője legfeljebb 70 mm;
• 6-9 méter, átmérője 70-219 mm;
• 10-12 méter, legfeljebb 426 mm átmérővel.

Ezenkívül egy többszörös hosszúságú, több mint 250 mm átmérőjű, elektromos hegesztéssel ellátott acélcső keletkezik.

következtetés

Most már tudod, milyenek a hosszirányú hegesztett csövek, hogyan készülnek, és milyen célokra használják őket. Kérdése van a tisztázáshoz? További hasznos információkat találsz a videó megtekintésében ebben a cikkben.
