Hüvelyk cső - átszámítás a metrikus kalkulusba

Sok ember számára a metrikus, nem pedig a hüvelykes rendszer ismerős és ismerős. Természetesen nem olyan nehéz átméretezni a centimétereket hüvelykre, de a csőméret-megjelölések esetében sok finomság van. Emiatt sok kezdő vízvezető tanfolyam nyíltan "lebeg" a választáskor, és komoly hibát követhet el.

Mi a cső hüvelyk?

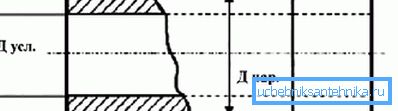

A legfontosabb paraméter a belső átmérő, bár gyakrabban, amikor a névleges átmérőt (DN), vagyis a lumen méretét választják. A sávszélesség attól függ.

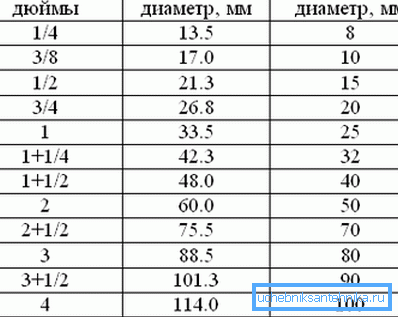

A tipikus hüvelyk 25,4 mm, de az egészségügyi területen ez a szabály első pillantásra nem működik. Például egy mm-es cső külső átmérője mm-ben 33,5 mm (az érték a csővezeték VGP-jének értéke). Egy ilyen helyzetben lévő közönséges ember úgy gondolja, hogy hiba lépett fel számításaiba.

A lényeg az, hogy nem kívülről, hanem a DV-ről kell navigálni, de ebben az esetben nincs pontos 25,4 mm-es mérkőzés. Így a csapos hüvely 25 mm-es DN-nek felel meg, és a DV esetében a szóródás még nagyobb lehet. Az építési munkákra vonatkozó utasítások alig említik a mérési egységek átalakításának nehézségét, így könnyen hibásak lehetnek.

Így egy könnyű VGP esetén a Dvn cső 27,9 mm, egy egyszerű csőhöz - 26,4, és egy erősített csőhöz - 25,5, ennek oka a falvastagság. Ha egy ilyen helyzetben egy személy a DN-re fog összpontosítani, akkor valószínűleg 26,8 mm-es változatban áll le, és ez a méret már megfelel? hüvelyk, az ilyen hiba ára jelentős lehet.

Figyelj! Még egy látszólag jelentéktelen lefelé irányuló hiba nagyban befolyásolja a rendszer kapacitását és nyomását. Ez hátrányosan befolyásolhatja a tartósságát.

A különböző anyagokból készült csövek mérete

A hüvelykes csövek metrikus átalakítása különösen fontos, ha különböző anyagokkal dolgozik. Például amikor fém- és műanyag csővezeték egy részét kell csatlakoztatni. Ebben az esetben figyelembe kell venni nemcsak a Dv, hanem a Dn. Ellenkező esetben a csőcsatlakozás tömítettsége nem érhető el.

Acélcsövek

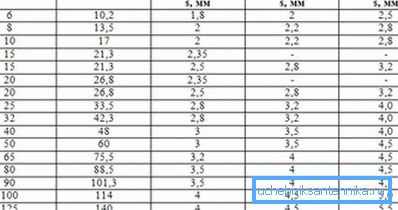

Ha velük dolgozik, az előállítási módszer is fontos, és a méret attól függ. Tehát az AIV (GOST 3262-75) méretei 6 és 150 mm közöttiek (Du jelentése).

Az anyag vastagsága a változattól függően változik

• egy könnyű VGP csővezetékben a vastagság 1,8-4,0 mm tartományban van. Ennek megfelelően a hüvelykes cső belső átmérője 25 mm, a külső pedig ebben a példában 33,5 mm;
• rendes változat esetén a fal vastagsága 2,0 - 4,5 mm lehet;
• megerősített változat még nagyobb vastagságú (2,5-5,5 mm).

Lehetőség van az ilyen típusú csővezetékek kiválasztására, mint:

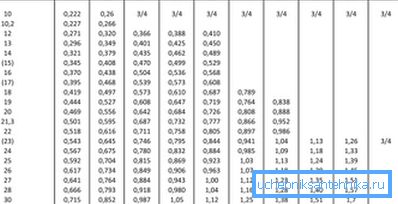

• Villamosan hegesztett (GOST 10704-91). Ez különbözik a VGP-től egy kissé kisebb DN egyenlő DN-vel. Például egy fél hüvelykes cső méretei: DN - 15 és DN - 20 mm (VGP esetén ez a paraméter 21,3 mm);

• Zökkenőmentes (melegen hengerelt termékek, GOST 8372-78). A méret nem különbözik a villamos hegesztésektől, a maximális átmérő 1200 mm.

Látható, hogy még kis átmérővel is, a Dn egészen más lehet. A példában akár fél hüvelykes cső mm-ben, ha az AIV és a varrat nélküli csővezeték összehasonlításakor 1,3 mm-nél kisebb Dn-t különböznek.

Műanyag csövek

A vízvezeték- és fűtőrendszerek saját kezű használatával gyakran polipropilént használnak. A fő nehézség ebben az esetben az, hogy figyelembe vegye a különböző falvastagságot a rendszer céljától függően. (Lásd még a cikk Csövek vízvezetékhez a lakásban: funkciók.)

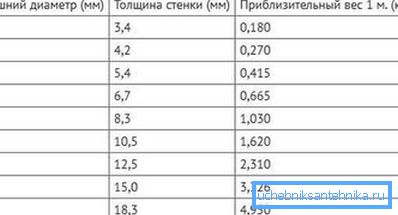

Például a PN10 használható hidegvízellátáshoz, a minimális falvastagság ebben az esetben 1,9 mm a Dn 20 esetében. De a PN20 és a PN25 is felhasználható forró víz biztosítására, ezért a falvastagság ugyanolyan mérethez képest 3,4 mm-re nő .

Különleges méret kiválasztásakor fontos, hogy ne zavarja meg a Du (a lumen átlagértékét) és a tényleges belső méretet, amely a fal szélességétől függően különbözik. Ez a finomság konkrétabb példa.

A hüvelykes csövek mérete mm-ben így néz ki: DN-25 és DN-32 mm, most minden egyes osztály esetében meghatározzuk a Dv értékét:

• 3,0-os falú PN10 esetén a Dvn 26,0 mm;

• de a PN20 Dvn 21,2 mm-re csökkent.

Figyelj! Az ilyen eltérések a DW-k értékeiben elvben nem különösebben fontosak, ha a rendszert "a semmiből" szerelik fel, és minden elem azonnal megvásárolható. Sokkal fontosabb, hogy ezt figyelembe vegyék, amikor különböző anyagokból, például acélból és polipropilénből készült csöveket kell felszerelni.

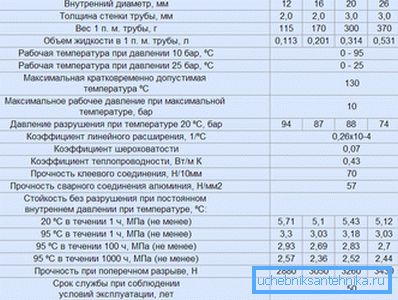

Fém műanyag

Az elmúlt években ez az anyag kissé elvesztette rajongóit, de ennek ellenére még mindig használják. Mint a polipropilén esetében, kizárólag a külső átmérőre (DN) kell összpontosítania.

Például egy fél hüvelykes cső átmérője a gyártók szerint 16 mm. A belső méret meghatározásához ismernie kell a falvastagságot (ebben a példában 2,0 mm), így a Dwn 12,0 mm.

réz

A réz esetében minden nagyon egyszerű, bár az értékek átalakításával kapcsolatos kérdés, mennyi lesz milliméterben, továbbra is népszerű.

Ne feledje, hogy néhány címkézési szabályra van szüksége:

• A hüvelyk cső méretei kizárólag külső méretek kijelölésére szolgálnak.;

• Ha a felvételi formátum kissé eltér, például 14/1 vagy 14/12, akkor ezek a méretek már milliméterben jelennek meg.. Az első opció jelzi a Dn és a fal szélességét, a második pedig az átmérők értékét. A szabványméretekről további információt a GOST 617-2006-ban talál.

Figyelj! Amikor különböző elemekből származó elemekhez csatlakoznak, nem valószínű, hogy képesek lesznek pontosan felvenni méretüket. A szoros kapcsolat biztosítása érdekében általában speciális adaptereket használnak, figyelembe véve a metrikus és hüvelyméret közötti átmenetet.

Összegezve

Vannak állítások, hogy a vízvezeték hüvelyk egy "speciális" mértékegység, amely eltér a szokásos 25,4 mm-től. Valójában ez nem így van, és a fő zűrzavar abból a tényből fakad, hogy az emberek nem tudják, mely esetekben jelent meg a külső, és amelyben - Dvn.

Nem ad hozzá egyértelműséget és a Du koncepcióját, amely kissé eltér a hüvelyk egyenértékétől. A cikkben megadott mennyiségek fordításának példái lehetővé teszik ezt a viszonylag egyszerű kérdés megértését.

A jelen cikk videója példát mutat a különböző anyagokból származó csövek összekötésére.
