Kéményszendvics csövek szerelése

A "szendvics" típusú kémény jelenleg a leggyakrabban használt, mivel gyakorlati tulajdonságaiból és hatalmas funkcionalitásából ismeretes. Beszéljünk arról, hogyan telepíthető a kémény szendvicscső.

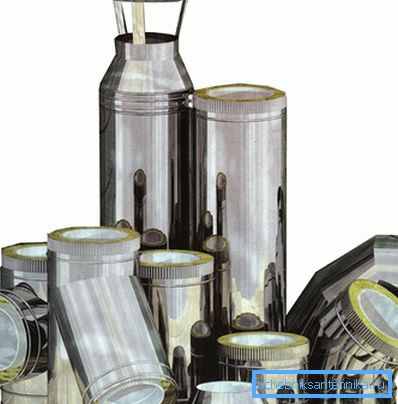

Ennek a kialakításnak az előnyei a következő tulajdonságok:

• szinte teljesen hiányzik a kondenzátum
• nincs korom a falakon,
• tûz elhanyagolható lehetõsége,
• a kéményeket könnyű karbantartani és szükség esetén javítani.

A szendvicscsövek kiválóan alkalmasak fából készült épületek kéményeihez, például fürdőkhöz és egyéb faépületekhez.

Hogyan szereljünk fel egy kéményt

A gyártott kémény 1 m hosszúságú részekből áll, amelyek mindegyike be van helyezve a másikba. Annak érdekében, hogy jobban megértsük a telepítési folyamat végrehajtását, tisztázni kell a ház kéményrendszerének pontos bemutatását. Minden nagyon egyszerű: az egyik termék külső és belső csövekből áll, átmérője eltérő, és rést hoz létre, amelyben a szigetelő réteg kerül. A belső cső általában rozsdamentes acélból készül, a külső stabilitást nem igénylő külső rézből és sárgarézből készülhet.

Tipp A csővezeték anyagának felhasználása esetén a galvanizálás nem képes normálisan viselkedni a cső működése közben, mivel fűtés közben és hűtés közben folyamatosan megváltoztatja az átmérőt.

A felsorolt ​​hibákra nincs rozsdamentes acél. Emellett szilárd tüzelőanyagok használata esetén rozsdamentes acélt is alkalmazhat, amelynek hőálló tulajdonságai vannak.

Melegítő kémény

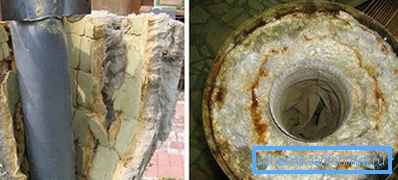

A kéményszendvics telepítésekor speciális szigetelőanyagként speciális bazalt ásványgyapotot használnak. Vastagsága 24-60 mm, belső szigetelésként használják expandált agyag és poliuretán csövekhez. Azonban a telepítés során végzett munka gyakran szükséges manuálisan elvégezni, ami különös gondot igényel.

Csőcsatlakozási módszerek

Számos kapcsolat lehet:

• perem;
• bajonett;
• és az úgynevezett "hideg híd", "kondenzátum", "füst".

Minden módszer saját megkülönböztető tulajdonságokkal rendelkezik. Például a "füst" opciót úgy tervezték, hogy a szén-monoxid által kibocsátott termékek ne kerüljenek a helyiségbe (általában fürdők). A kondenzátum kialakulását figyelembe vevő eljárás célja, hogy megakadályozza a kondenzátum képződését a csőben.

A karima szerelési módja azt jelenti, hogy a kéményen áthaladó füst nem találkozik semmi olyan előtt, ami megakadályozná, hogy elhagyja a kéményt. Természetesen vannak olyan hátrányai is, amelyek az összeszerelés során elhanyagolhatóak. Ha a szerelvény nem megfelelő minőségű, akkor a kondenzátum bejut a repedésekbe, ami miatt a szigetelés sérült.

A karimával ellentétben a bajonett módszer teljesen kiküszöböli a nedvesség behatolását, hiszen a kéményen lévő belső cső közvetlenül az alsó szendvics aljzatába kerül, de fennáll a füstképződés lehetősége.

Tipp Annak érdekében, hogy a füst ne ártson az egészségnek, és a kondenzátum nem pusztítja el a szigetelést, csak az összes ízületet kell lezárni, és ez a művelet a választott módszertől függetlenül szükséges.

Ebben az esetben a belső csöveket "kondenzátummal" szerelik össze, és a szigetelésnek ott kell lennie azokon a helyeken, ahol a kémény érintkezik a tető fából készült elemeivel. Ezenkívül a szendvics nem alkalmas közvetlen összeköttetésben a csővel.

Összeszerelési folyamat

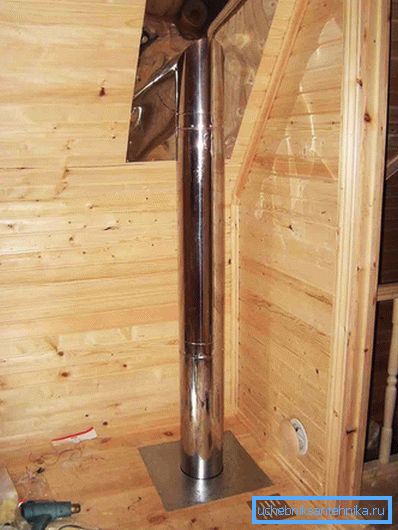

Meg kell jegyezni, hogy maga a telepítés nem nehéz, mert a szendvicscső csatlakoztatásához nincs szükség speciális építési készségekre. Hogyan kezdődik a munka? A legfontosabb dolog megjegyezni, hogy a telepítésnek mindig alulról kell indulnia, és a csúcson kell végződnie, míg a külső csövet be kell helyezni a belsőre.

Először is meg kell csatlakoztatni a kéményt alkotó elemeket. A telepítés megkezdésekor figyelembe kell venni, hogy a cső egyik vége kissé szűkül; az alsó csőbe kerül. Mivel a kémény nem halmoz fel a koromot, meglehetősen könnyű eltávolítani a kondenzátumot. Ezt speciális tételek telepítésével lehet elvégezni.

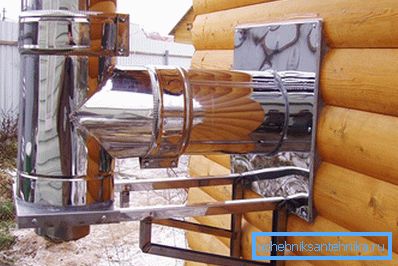

Másodszor, fel kell állnia a kémény fölött, az első esetben, fontolja meg a lehetőséget a falon keresztül. Ehhez egy lyuk van a cső alatt, a csövet tartják, és a varratok habosak. A tartó alatti rögzítőelemek kívülről vannak felszerelve, majd fel vannak szerelve. A fent említett pólók a konzolhoz rögzített sarkokra vannak szerelve, amelyeken mozoghatnak. Kívül, a falat egy rétegelt lemez (kb. 1 cm vastag) vagy fémlemezzel lehet varratolni. Maga a tartóelemet festeni vagy lakkozni kell a korrózió elleni védelem érdekében.

A szükséges hosszúságú lyukat az adapterbe fúrják, majd a szendvicset ráhelyezik rá. Néha egy feladatot használnak, vagyis egy olyan helyet, amelyet az épület falának és a füstcsatorna között hagytak.

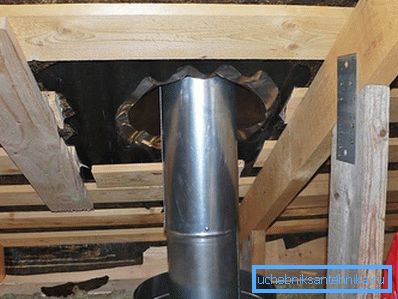

Ha kéznél van a tetőn, akkor először le kell venni a csövet, és csak azt követően szerelje fel a tetőlemezt a dobozra.

Tipp 1.2 méternél hosszabb kéménymagasságnál a szerkezetet kábelkötegekkel kell rögzíteni krimpelő bilincsekkel, ellenkező esetben a kémény összeomlik erős, szaggatott szél hatására.

Ha a tető gyúlékony anyagokból készült, akkor védeni kell a lehetséges tüzet. Ehhez a kéménycsövön, amely a fémcserép vagy a pala felett helyezkedik el, meg kell adnia egy deflettort egy rácskal a szikrák eloltására (kis cellákat kell készíteni).

Kéményrögzítés: mit kell tudni

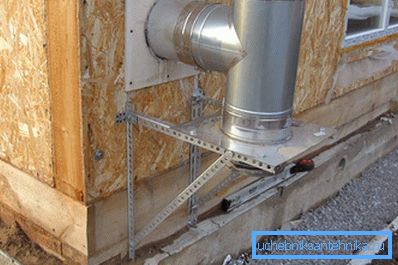

Ezután a lehető legnagyobb mértékben szükséges a kémény rögzítése. Minden pólót és térdet, valamint egyéb komponenseket tömlőbilincsekkel együtt tartanak, és a pólót önmagában megerősítik. Ha hirtelen a kémény legfelső része gyengén vagy egyáltalán nem rögzül, akkor jobb, ha csak megerősítjük, és így biztosítjuk magunkat. Ebben az esetben általában a fogantyúkat használják, 120 ° -os szögben.

Ha nem világos, hogy a dokkolócsatlakozások rögzítésre kerültek, az alábbiakban többet megtudhatsz. A szendvicscsövet, amint azt korábban említettük, beillesztjük egymásba. A dokkolás befejezése után, amikor meg van győződve arról, hogy nincs hiány és minden rendben van, ezt a kapcsolatot egy tömörítő klip rögzíti. Ha a csövet egy másik elemgel együtt tartják, akkor a bilincseket mindkét oldalon kell használni.

Egyébként a tartókonzol kézzel is készíthető. Építéséhez pár sarok szükséges (30, 50 mm). Ezeket a sarkokat egy csiszolóval vágják be a szükséges szegmensekbe, egy furatot fúrták az M10 és az M8 csavarokra, majd összeszerelték. Teljesen az egész folyamat megtalálható és látható a videó az interneten.

Tehát szétszereltük, hogyan kell a csövet helyesen összerakni, hogyan és hogyan csatlakozhatunk, hogyan lehet a csövet felállítani a tűzhelybe, hogyan lehet áthaladni a falon és a tetőn, és hogy hogyan kell kijavítani. Most már a telepítés befejezéséről beszélhetünk.

A kéményszendvics cső telepítésének befejezése

Van egy kis és nem feltűnő árnyalat, amelyet az emberek vagy nem tudnak vagy nem felejtenek el - el kell távolítania a filmet a csövekről. Különlegesen ragasztott volt, hogy megvédje a csöveket a karcolásoktól és a piszoktól, de most, hogy a kémény össze van szerelve és be van szerelve, nincs rá szükség. Ráadásul, ha elfelejtette eltávolítani, később az időjárási körülmények hatására slazitra indul, és rendetlenül néz ki a kéményre.

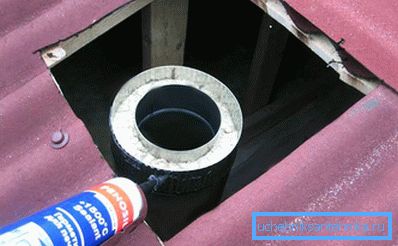

A kész kémény normál hossza kb. 5 m, legfeljebb 6 m. Ez a távolság a kemence rostélyától a csúcsig érhető el. Az egész szerkezetet ellenőrizni kell, minden összekötő vagy észrevétlen helyet le kell zárni. A rendszeres tömítőanyag nem működik, csak hőálló, hőálló 1000 ° C-ig. Az ilyen tömítőanyagot mind a belső csövek, mind a külső felületek külső felületére alkalmazzák. Ha az egyfalú csövön át egy kettősfalú csőre van átmenet, akkor a külső kört tömítőanyaggal borítják. Amikor a munkának ezt a részét végezzük, végül ellenőrizni kell a potenciálisan veszélyes helyeket, ahol a cső a leginkább felmelegedhet. Tanácsok arra, hogy mi a hőmérséklet.

Szeretné, hogy később tisztítsa meg a kéményt egyszerű és egyszerű? Győződjön meg arról, hogy előzetesen felülírja. Mi ez? Az úgynevezett kis kivehető rész, amelyet kifejezetten a kémény falában helyeznek el. Lehet, hogy egy ajtónyílás.

videó

A kéményt kondenzátum alkalmazásával állítjuk össze a következők szerint:
