Kerámia kémény felszerelése

A hőmérséklet-stabilitásra és a tartósságra nagy követelményeket támasztanak a füstgázt kibocsátó csatornák. A kerámia szerkezetek méltó alternatívát jelentenek a téglák kéményei számára. A tűzgátló kerámia csöveket bármely típusú tüzelőanyaggal működő kazánokhoz használják. Az építés magas költsége hosszú élettartammal és agresszív környezetekkel szembeni ellenállással kombinálódik. A kerámia kémény felszerelése megköveteli a biztonsági előírásoknak és a technológiai szabványoknak való megfelelést, ezek a feltételek lehetővé teszik a tüzek elkerülését és az égéstermékek kiváló minőségű kisütését.

eszköz

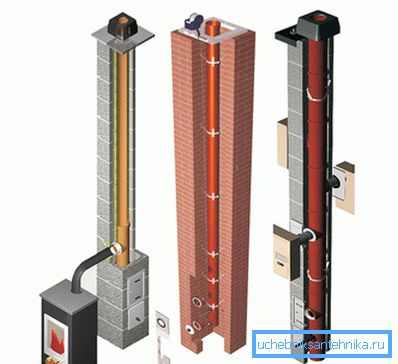

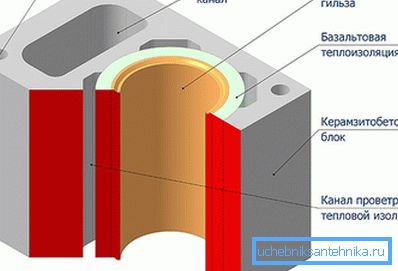

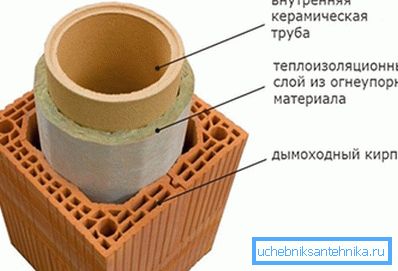

Az univerzális kéményrendszer egy belső kerámia csőből és egy könnyű kerámia kéménytéglából vagy betonblokkból álló külső részből álló szendvics szerkezet.

A tűzálló szigetelés rétegei közé helyezzük, például a bazaltgyapot. A hőálló kerámiák gyártásához nyersanyag, a Chamotte agyag lehetővé teszi, hogy kéményt építsenek magas hőmérsékletű kipufogógáz-kazánokhoz. Ez az anyag visszaszorítja a nedvességet és immunis az égéstermékek hatásaival szemben.

A füstcsatorna kialakítása elegendő mértékű szigetelést biztosít, kiküszöböli a falakon lévő kondenzáció megjelenését. Az elszivárgó gázok megtartják a hőt a cső furatához, csak itt vannak lehűlve a nedvesség kialakulásához. A kondenzációnak kitett kis területnek nincs jelentős hatása a kerámia kéményre. A design a házon belüli és kívüli beépítésre is alkalmas.

méltóság

Természetes tűzálló anyag használata a szerkezetben, a szigetelésen és a betonblokkokon kívül számos előnnyel jár a tégla és fém kéményeknél:

1. A vázlat javítása a kerámia cső sima falai miatt, amelyeknek nincs tégla érdessége.
2. A kamilla agyagból készült kémény jobb a korrózióállósággal szemben. A szendvicsszerkezet miatt a csatorna lassan lehűl, és a kondenzátum nem jelenik meg. Az égéstermékek nem csillapodnak a cső sima agyagfalain, ezért nincsenek olyan agresszív megoldások, amelyek megsemmisítik az anyagot.
3. A korom hiánya biztosítja a felhasználás biztonságát - a füstcsatorna nem csökken az átmérőben és nem okoz lángok gyulladását.
4. Univerzalitás - a kerámia kémény alkalmas gázkazánok, szilárd és folyékony tüzelőanyag-egységek, kandallók. A kivitelek magas fűtési és speciális csövekhez használatosak az alacsony hőmérsékletű kazánok számára.
5. A jó hőszigetelés gyors fűtést és alacsony hőveszteséget eredményez, ezek a tényezők növelik a fűtési rendszer hatékonyságát.
6. A szendvicscső megfelel a tűzbiztonsági követelményeknek, a betonblokkból készült külső kerete nem melegszik fel, és fenyegetést jelent a fapadlókra a lakossági padló és a tetőfedés során.
7. Hosszú élettartam, akár 30 év garancia.
8. A moduláris kéményrendszer egyszerű telepítése önmagáért teszi.

A kerámia csövek kiválasztásakor figyelembe veszi a hátrányait: a felszerelést függőlegesen, kerék nélkül kell végezni, az ilyen kémény költsége magasabb, mint egy tégla vagy egy fémé, a szerkezet teljes súlya további terhelést okoz az alapozásban.

Kiválasztási szabályok

A kerámia kéménycső különálló blokkokból áll, amelyek szorosan illeszkednek egymáshoz, így nincs füstszivárgás. A magasságát a jelenlegi előírások szerint előre kiszámítják. A kémény túlzott hosszúsága nem javítja a tervezetet, de csak olyan komplex aerodinamikai turbulenciákat hoz létre, amelyek nem járulnak hozzá a gáz kipufogórendszer hatékony működéséhez. Csővezeték toborzott, a szabályok szerint:

• magasság a lapos tető felett 50 cm;
• a gerinctől 1,5 m-re elhelyezkedő csőnek 50 cm-rel emelkednie kell fölötte;
• 3 m távolságban a kémény pereme nem lehet a gerinc vonala alatt;
• a gerinctől 3 m-nél nagyobb távolságra kell lennie, a csőnek 10 fokos tengelyt kell elérnie a horizont vonalától;
• a belső kerámiacső átmérője nem lehet kisebb, mint a füstelvezető csőé;
• a cső magassága a rácsvonalból a külső élhez nem kevesebb, mint 5 m.

A kerámia kémény több berendezésből történő gázáramlásra is használható, de bármilyen konfigurációban az alsó modul kondenzátumot gyűjt. A kémény elemei kerülnek kiválasztásra, a fűtőtest típusára összpontosítva: kandalló, kazán vagy tűzhely. A csőátmérő méretét a kazán tüzelőanyagának és teljesítményének befolyásolja. A kerámia kémény kívánt hosszúságának kiszámításához a mennyezet és a tető magasságára van szükség.

Kémény telepítés

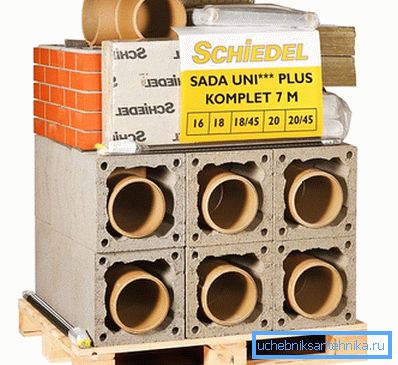

A gyártók teljesen készen állnak az összeszerelésre, beleértve:

• kerámia blokkok, beleértve a tisztító és a fűtőtesthez való csatlakozást;
• kondenzvíztartály;
• váz erősítésű lyukakkal;
• ásványi szigetelés.

A kémény tetejét speciális kónussal védik a csapadéktól. A szerkezet alsó részén egy légterelő rács van felszerelve. A modulok telepítésének sorrendjét és a cső méretét kiválasztva vegye figyelembe, hogy az egyes szakaszok ízületei nem esnek át az átfedéseken.

A kémény jelentős súlya különálló alapot igényel. Méretei meghaladják a kémény átmérőjét 10 cm-rel minden irányban. A beton alapnak síknak kell lennie, vízszintes helyzetét szinttel ellenőrizni kell. Annak érdekében, hogy sík sík, tudod kerámia gránit csempe. A cső alapját, különösen a 7-8 mt meghaladó hőmérsékletet szigorúan a szintre kell beállítani. Ezután a vízszigetelés a tekercs anyagból történik, két rétegben hajtva. Az első betonelemet az alapra helyezzük, alatta használjuk a cementhabarcsot.

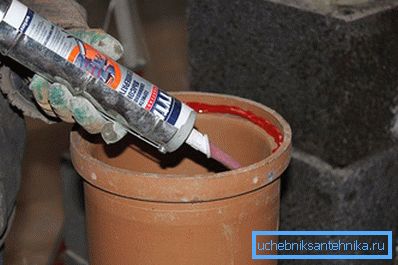

Különleges tömítőanyagot használnak a kerámiacső szakaszainak összekötésére. A készletben és a vízben lévő száraz keveréktől függetlenül, a 7: 1 arányt tartják fenn. A keverést +20 fokos meleg szobában végezzük, a kompozíciót 1-1,5 órán belül kell felhasználni, amíg meg nem keményedik.

Tipp A fagyasztott oldatot nem lehet újra felhígítani vízzel.

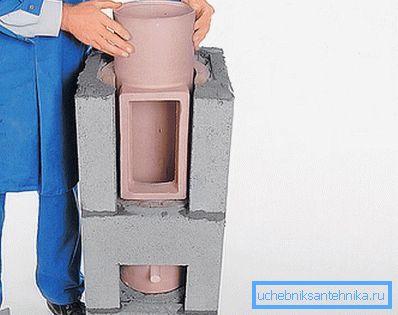

A kondenzvíz-elvezető tartály az első blokkba van szerelve, egy tömítőgyűrűvel ellátott csőszakasz és egy tisztító nyílással van ellátva. Ez a modul basaltgyapotokkal van burkolva. Minden további modult az előzőbe helyezzük, és egy gyártott megoldással lezárjuk. A cső felületére kiálló felesleges összetételt nedves szivaccsal töröljük le. A kerámia csövön kívül egy betonblokkokból álló keret van összekötve, egy cement-homok habarccsal. Szükség esetén lyukakat vágnak az egyedi méretű pólókhoz. Az egyenes rész lyuk nélküli tömbökből készül.

A harmadik modul egy póló a fűtés csatlakoztatásához. Speciális elülső lapka borítja. Az egyenes szakasz után egy fedél van felszerelve.

Tipp A kerámia kémény konkrét szakaszain keresztül villámhárítót lehet elhelyezni.

Blokkok telepítésekor fontos a vízszintes és függőleges szintek megfigyelése. Annak érdekében, hogy a szerkezet stabilitását és merevségét megerõsítse vasrúddal. A blokkok sarkainál lyukakat készítettek a fém vasalás alatt, 1,5 m-es szakaszokat tettek be és cementhabarcsot.

Miután a kémény be van építve, az ellenőrzési teát egy ajtó zárja le, és egy szellőzőrácsot helyeznek az alsó egységbe. A belépő levegő a csatorna belsejében mozog és csökkenti a hőmérsékletet. A kerámia kéményt betonkeret nélkül szerelik fel, de ebben az esetben a csövet minden méterrel rögzítik. Egy fűtetlen tetőtérben szigetelt egy bazaltgyapotréteggel.

A padlón és a padláson áthaladó folyosókat egy doboz védi, bazaltgyapot szigeteléssel. Különös figyelmet fordít a kerámia kémény telepítésének biztonságára egy faházban. Helyét a fa falától 25 cm-re lehet elhelyezni.

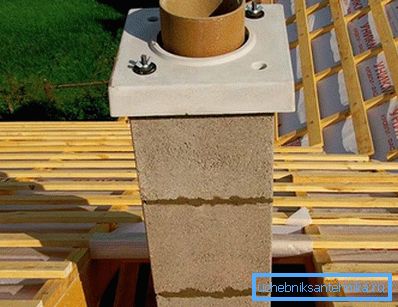

A tetőn található kémény végső része egy betonlemez és egy fém védő kúp felállításával ér véget. A kémény külső felülete csempe vagy más anyagból készült, a lakástulajdonosok ízére.
