Külső cső átmérő - mindaz, amit tudnia kell a méretekről

A csatornahálózatok, a hő- és a vízellátás tervezésénél az egyik legfontosabb feladat a csővezeték megfelelő kiválasztása. Ez nem csak az anyagra vonatkozik, hanem annak méretére, különösen a csövek külső átmérőjére.

Mit érinti a méret?

Minden csővezeték fő feladata folyadék (gáz) szállítása, így röviden leírhatja a ház bármely rendszerének működési elvét (szennyvíz, fűtés, gázvezeték, szellőztetés stb.). Ennek megfelelően a munkájának hatékonyságára vonatkozó fő kritérium a teljesítmény, azaz a folyadék vagy gáz mennyisége egységnyi időegységenként halad át.

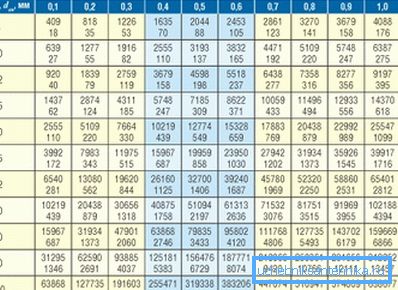

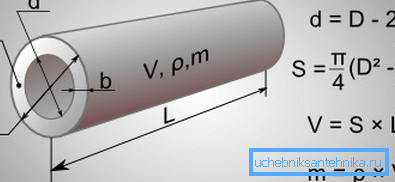

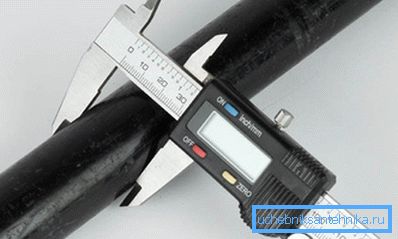

A tervezési szakaszban általában figyelembe kell venni a cső külső és belső átmérőjét. A belső hatást közvetlenül a teljesítményre és a külső és a belső különbség a falvastagságon, és így a szilárdságon is megítélhető.

Ez különösen fontos a fűtési rendszerek tervezésénél, vízvezetéknél, mivel nyomás alatt működnek. Ha megpróbálja megtakarítani és a csővezeték hideg vízzel történő használatát a fűtési rendszerben, a közeljövőben meg kell változtatni.

Első pillantásra nem kell probléma merülnie fel, elég csak arra, hogy figyeljen a címkére. A valóságban nagyon sok buktató van ebben a kérdésben, mert nem a metrikus, hanem a hüvelyk méretjelölési rendszert gyakran használják.

Az átmérő jelölése

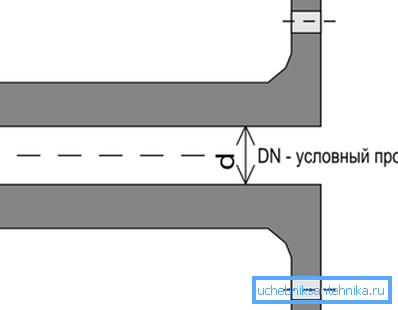

A szokásos mm-ben vagy hüvelyknél megadott méretek mellett a névleges átmérő fogalmát is használják - vagyis a lumen méretét. Így az első pillantásra ártatlan, a Du25 cső külső átmérőjének beillesztése eredetileg hibát okoz, mivel a DU rövidítést kizárólag belső dimenzióként használják.

Ugyanez vonatkozik a Du32 cső külsõ átmérõjének kijelölésére is, ebben az esetben a "Do" elõtagot vagy a külsõ szót el kell távolítani. Ellenkező esetben a bolt több mint egy órát tölthet el, és nem létező méretet keres.

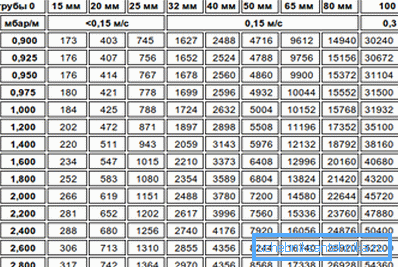

Figyelj! A Du értékének használatával nagyjából becsülheti az átvitelt. Kezdetben azokat úgy választják ki, hogy minden egyes következő érték 60% -ról 100% -ra növelje az áteresztőképességet.

Ha különböző anyagokkal dolgozik, például amikor a régi öntöttvas-szennyvíz műanyagba kerül. A vízvezeték-munka végrehajtására vonatkozó utasítások általában a technológiára koncentrálnak anélkül, hogy különös figyelmet fordítanának a szabványméretek kiválasztására. A különböző számrendszerekkel kapcsolatos problémák a tapasztalt kézművesek között is előfordulhatnak.

Polipropilén cső

Használható fűtési rendszerek és vízvezeték szereléshez. Rendszerint a 20 és 110 mm közötti méretet választják, bár az utóbbi gyakorlatilag nem használják magánlakásokban. A késztermék paramétereinek meg kell felelniük a GOST R 52134-2003 szabványnak.

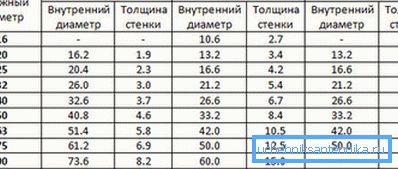

Amikor figyelembe vesszük a polipropilén csövek külső átmérőjének figyelembe vételét. Az a tény, hogy a falvastagság a márkától függően eltérő. Tehát a PN10 márka esetében a 32 külső átmérő megfelel a belső átmérőnek (26,0 mm). A PN20 márkanéven pedig a falvastagság növelésével a DN 21,2 mm-re csökken.

A kiválasztásnál fontos, hogy ne zavarja meg a külső és belső dimenziókat. Tehát, ha a kérdés az, hogy szükséges-e 32 mm-es csőátmérő, külső vagy belső, akkor valószínűleg egy külső. Végül is, a Du 32 egyszerűen nem létezik, a legközelebbi érték 32,6.

Figyelj! Ha az összes munkát kézzel végezzük, akkor jobb, ha az elemek ugyanabból a gyártótól és azonos tételből származnak. Emiatt a külső és a belső paraméterek pontosan megegyeznek egymással.

Lehetőség van a leggyakoribb PP csövekre vonatkozó átlagolt adatokra hivatkozni. Tehát a fűtés telepítésére a leggyakrabban a 20 - 32 mm méret tartományban kerül sor. a fűtőcsövek vastagsága ritkán haladja meg az 50 mm-t. (Lásd még a cikk Csatornacsövek és csatlakozások típusai: jellemzők.)

Acél és öntöttvas csövek

Egy cikk keretében egyszerűen lehetetlen megemlíteni az összes keret méretét, hiszen több száz, és a gyártási módtól függően is különbözik:

• melegen hengerelt csővezeték. A szabványos GOST 8732-78 szerint az acélcsövek külső átmérője ennek a technológiának a változata 20-550 mm (kb. 70 méret). Ha figyelembe vesszük a belső, akkor kiválaszthat több száz, ha nem több ezer méret, mert figyelembe kell vennie a falvastagságot;

• hideg bérlet. A GOST 8734-75 több mint 70 méretet azonosít, és a helyzet ugyanaz, mint a melegen hengerelt cső analógok esetében, vagyis a falvastagság széles tartományonként változik.

Ne feledje, az egész tartomány természetesen nem szükséges. Elég ahhoz, hogy legalább a leggyakoribb méretekben navigáljon. Jó, ha figyelembe vesszük például az acélcsövek belső és külső átmérőjét, amelyek a vízellátás megszervezésére szolgálnak.

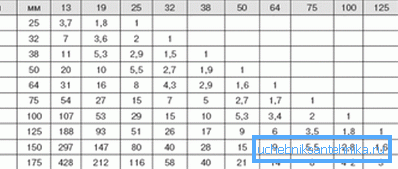

De a fő rejtély sokak számára a dekódolás a hüvelykes megnevezések. Ez különösen fontos, ha a csatlakozás menetes, még egy kis eltérés sem teszi lehetővé a tömített csatlakozás létrehozását, a jövőben szivárgást okozhat.

A jelölést hüvelykben ismeri, meg tudja ítélni a menet és a DN átmérőjét. Így a 3 4 cső külső átmérője azt mondja, hogy a Du egyenlő 20 mm-re, menetes - 25,9-26,2.

Ami az öntöttvasat illeti, minden sokkal egyszerűbb, 3 fő méretben - 150, 100 és 50 mm. Ebben az esetben a feltételes átjáró, vagyis a Du csővezeték, a fő kritérium. A mindennapi életben az öntöttvas hulladékelvezetés megszervezésére szolgál, általában a szabványos méret 100 vagy 150 mm.

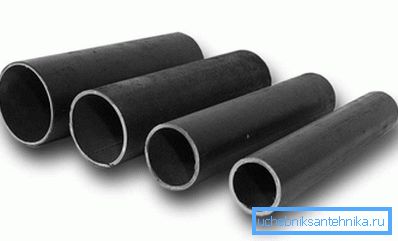

VGP csővezeték

A VGP rövidítés vízgázvezetéket jelent. Az acélt az előállításhoz használják, és nemcsak csővezetékként használható külső vízvezetékhez, hanem gázvezeték gyártásához is.

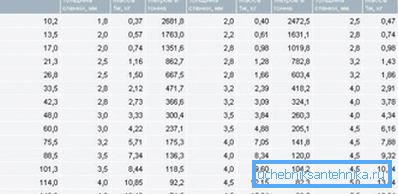

Az acél VGP csővezetékek teljes körét a GOST 3262-75 szabvány határozza meg. A jelölés belső, vagyis Du, a fal vastagságának ismeretében lehetővé teszi a csővezeték vastagságának kiszámítását. Így a DuG VGP megnevezés azt jelenti, hogy Du egyenlő 15 mm-rel.

A 22 mm-es acélcső külső átmérője lehetővé teszi, hogy összehasonlítsa a VGP Du15-gyel, mivel vastagsága 21,3 mm. Ugyanakkor a villamos hegesztésű analógok sokkal nagyobbak (a falvastagságtól függően 18-20 mm-t tesznek ki). Ez a különbség a rendszer működési feltételeinek köszönhető.

Különösen érdemes megfontolni az AIV csővezetékek hüvelykénti megnevezéseit. Itt a méretek közötti kapcsolat a következő.

A cső VGP külső átmérője a falvastagságtól függ, összesen 3 változatban készül:

• könnyű;
• közös;
• erősíteni.

Például, ha a tartományban Du 40 a Dn 48,0 mm-t jelzi. A falvastagság 3,0 (könnyű változat) és 4,0 mm közötti (megerősített változat). Megerősített változatot használnak a nagy nyomás alatt működő rendszereknél.

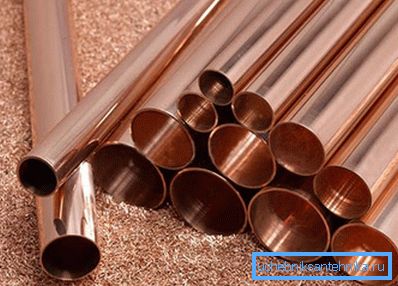

Rézcsövek

A műanyag népszerűsége ellenére a réz még mindig a vízvezeték- és fűtési rendszerek megszervezésére szolgál (még akkor is, ha az ár magasabb). A dimenziók kijelölésével kapcsolatban találkozhat mind az inch, mind a metrikus számrendszerekkel. Ami a szabványt illeti, a termékkínálat a GOST 617-2006-ban található.

Az új szabvány a méretek metrikus megnevezésén alapul, így például a régi 3/8 hüvelykes jelölést két méretben (6 és 7 mm) helyettesítették. Általában csak a hidegen hengerelt termékek kb. 70-80 szabványméretet adnak, és ez csak vastagság figyelembe vételével történik.

A megfelelő csővezeték kiválasztásakor a következő méretmegjelölések jelentkezhetnek:

• inch. Ebben az esetben a kijelölés, például? hüvelyk csak a külső méretet jelöli;
• frakcionált. A 14/12 rögzítési formátumban a 14-es szám mutatja a külső átmérőt, a 12 pedig a belső átmérőt jelenti;
• frakcionált, jelezve a falvastagságot, például 14/1. Ebben az esetben a 14-es szám Dn-et és 1 falvastagságot jelez.

Összegezve

Egy cikk keretében nehezen lehet a csőhengerelt termékek jelölésének minden részletét lefedni. Mindazonáltal a javasolt információk segítenek navigálni a megfelelő csővezeték kiválasztásakor, ami azt jelenti, hogy a szivárgás veszélye minimálisra csökken.

A cikk videója példát mutat az átmérő kiválasztására a csővezeték működési feltételei alapján.
