Lejtő csatorna
Ha szükséges a fürdőszobai vízelvezető rendszer kialakítása, fontos megérteni, hogy a lakásban milyen szennyvízcsatorna meredeksége van, különben problémák merülhetnek fel. Még akkor is, ha az a benyomás keletkezik, hogy a munkák egyszerűek lesznek, a süllyedés szögének telepítésével kapcsolatos frusztrális hozzáállás minden bizonnyal hatással lesz a szennyvíz rendszer működésére. Ennek eredményeképpen elveszik az erőforrásokat, az időt és az erőfeszítéseket, mert az összes munkát teljesen újratelepíteni kell.
Jellemzően a lakásban lévő szennyvíz az elv alapján működik, amely a gravitációs vízáramlás elvén alapul. Ezért ha a lejtő kicsi, akkor a víz önmagában nem halad át, és ha nagy, akkor a szennyvízcsatorna nem képes rendesen működni.

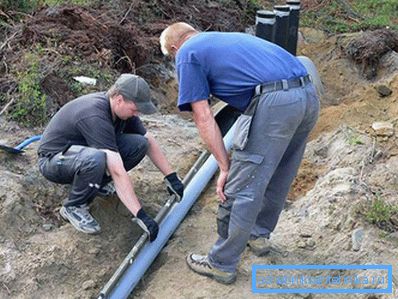

A dőlésszög meghatározása
Annak érdekében, hogy a szög megegyezzen, meg kell értenie a referencia táblázatokban megadott adatokat. Bennük általában olyan frakciókat adnak, amelyek nem ismertek széles körben. Azok számára, akik arra használják, hogy a szöget fokozatosan kell meghatározni, nem értik a tizedes tört értékét. Ennek megértése azonban nem nehéz. Az első szám a lejtést jelenti, a második pedig az autópálya hossza méterben. Ezt szemléltethetjük egy olyan példával, amelyben a 3/1-nak 3 cm-nek kell lennie méterenként. A teljes lejtés megértéséhez meg kell szorozni a cső hosszát (az élhez vagy a fordulás előtt) ezzel az értékkel.
Részletesebben megmagyarázzuk. Például a csatorna teljes hossza egyenlő lesz 6,7 m-vel, és a csökkenés 0,06 lesz. Így a szennyvízcsatorna elején és végén a szint között különbségnek kell lennie, amely képletként ábrázolható:
H = L x k, ahol L - a cső hossza (6,7 m), k - a torzítás 0,06. Ezért értelme H = 6,7? 0,06 = 0,42 m, vagyis 42 cm, így határozzák meg a szennyvízelvezető csövek helyes lejtését, és ez a módszer mindkét lakáshoz és vidéki házhoz alkalmas.

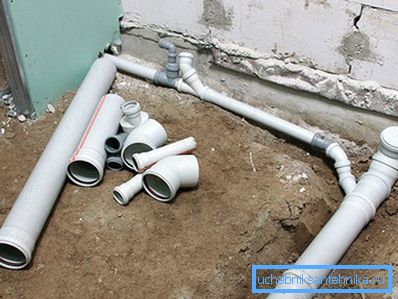

Csőtömítési számítás
A szennyvízcsatorna telepítésénél figyelembe kell venni annak feltöltését. Ennek meghatározásához egy képletet hoztak létre:
y = H / D, ahol: H - a folyadék vízszintje a csőben, és D - átmérője. érték y nulla, ha a cső nincs kitöltve. Ha be van töltve, akkor ez a mutató 1. Az optimális tartomány 0,5 vagy 0,6.
Az ilyen különbség a csövek anyagának különleges tulajdonságai miatt van jelen, valamint azoknak a képességeknek, hogy egy határréteget alkotnak, amely közelebb áll a csövek belső felületéhez.

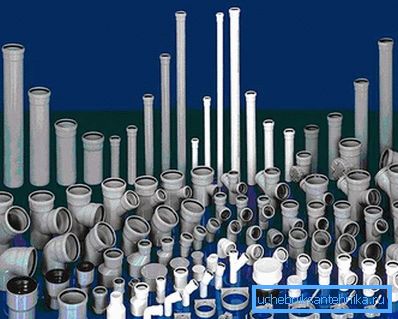

Nem bántaná, hogy figyelembe vegye azt a tényt, hogy az üveg vagy műanyag csövek simák, mint az azbeszt, mivel felületük durva. Ezért az első esetben a foglalási érték 0,5, az azbeszt esetében pedig 0,6.
Ezek az indikátorok felelnek annak a sebességnek, amellyel a szennyvíz és a folyadék átfolyik a csöveken (kb. 70 cm / másodperc). Ennek eredményeképpen a szilárd zárványok aránya lényegesen alacsonyabb lesz, ami felfüggeszti őket, így nem tudnak ragaszkodni a csővezeték belső falához.
normák
Az SNiP szerinti csővezetékek minimális lejtését a házban lévő cső átmérője befolyásolja. Ezeknek a szabványoknak megfelelően az átlagos átmérőjű csövek (kb. 50 mm) a lejtés 0,03 m, a nagyméretű - 0,02 m.
Elágazó csövek
Legjobb a szintet használni a horizont meghatározásához (lézeres vagy normál). A feszített kábel nyomot is alkalmazhatja. Amikor a cső felhúzódik a felszállónyílásban, akkor egy standard függőleges helyzetbe kerül.
Az ilyen számítások elvégzéséhez a redukciós szöget arcsine-nek kell tekinteni a redukció tekintetében, miközben a kapott értéket derékszögből, azaz 90 ° -tól veszik. A kapott érték lesz az eredmény, amire szükségünk van.
Az SNiP és egyéb szabványok a leginkább elfogadható adatokat mutatják a kívülről futó csövek lejtésének. Ezek a méretek általában nagyobb átmérővel rendelkeznek, mint a belső kommunikációban.
Tipp A legjobb lejtés 15-25 mm.
