Magánház egytengelyes fűtési rendszere

Országunk történelmében egy bizonyos időszakban az állam egyik kiemelt feladata az volt, hogy minden polgár számára megfizethető lakhatást biztosítson. "Hruscsov" szerte a Szovjetunióban épült. Az ilyen lakóházak egy kis lakóterület volt, és nagyon gyorsan épültek. Az építési költségek csökkentése érdekében számos új rendszert és kiegészítõt találtak fel. Ugyanez igaz a fűtésre. A csőfogyasztás csökkentése érdekében egyetlen csőrendszert találtunk. Azóta ez az egyszerű, de igen hatékony konstrukció széles körben elterjedt a magánlakások építésében. Ebben a cikkben leírjuk, hogyan lehet egy saját házzal egycsöves fűtési rendszert telepíteni.

A rendszer előnyei és hátrányai

Az egycsöves fűtési rendszernek pozitív és negatív oldala van. Ha ismeri ezeket a tulajdonságokat, pontosan válaszolhat arra, hogy melyik egycsöves vagy kétcsöves rendszer jobb. Tehát kezdjük az előnyökkel:

1. A legfontosabb előny a megtakarítás. Egyetlen csőrendszer nélkül nincs szükség az akkumulátornak, a feltekercselőknek és egyéb elemeknek az átkapcsolására. Ez két csöves fűtési rendszerhez képest csaknem kétszeres csökkenést eredményez a csőköltségekben.
2. Lehetőség van szabályozni a hűtőfolyadék áramlását minden egyes fűtőberendezés számára anélkül, hogy jelentős hatást gyakorolna a teljes rendszer működésére. Ezt olyan modern berendezések, mint pl. Balancers, golyóscsapok és bypasses, termosztatikus szelepek stb.

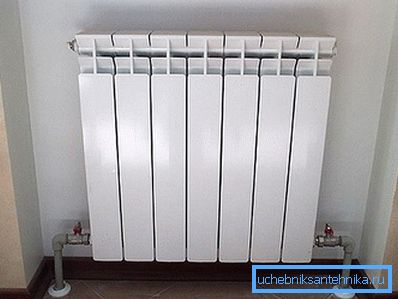

3. Egy másik előnyt tekinthetünk az egész rendszer esztétikájának. Mivel a csövek száma itt kicsi, célszerű elrejteni őket hamis falak vagy panelek mögött.

Mindez megkönnyíti az egycsöves rendszer használatát. De érdemes megjegyezni, hogy minden kommunikáció rendszere meglehetősen egyszerű. Ez lehetővé teszi a fűtés saját fűtés nélkül történő elvégzését.

De még itt sem volt hátrányok nélkül, és nagyon sokan vannak. A rendszer hátrányai:

1. Annak érdekében, hogy a fűtőkészülékek hatékonyan működjenek, elegendő nyomást kell biztosítani a rendszerben. Ez a körülmény arra utal, hogy nagyobb teljesítményű szivattyúkat kell felszerelni, ami a működési költségek növekedéséhez vezet.
2. A keringtető szivattyú önmagában is hátrányos lehet. A kétcsöves rendszer nem igényel ilyen kiegészítő berendezéseket, csak a hatékonyságra van felszerelve.
3. Egycsöves fűtési rendszer tervének kidolgozásakor meg kell adni a csövek elhelyezkedését, hogy a hűtőközeg leereszkedjen. A gyakorlatban ez a funkció magában foglalja a tágulási tartály telepítését a rendszer legmagasabb pontján. Ez a kiegészítő részlet általában a padláson van.

De ezeknek a hátrányoknak ellenére az olcsóság uralkodik, és az egycsöves fűtési rendszereket leggyakrabban magánlakásokban találják meg, különösen egy kis lakóterület mellett.

Monotube rendszerek fajtái

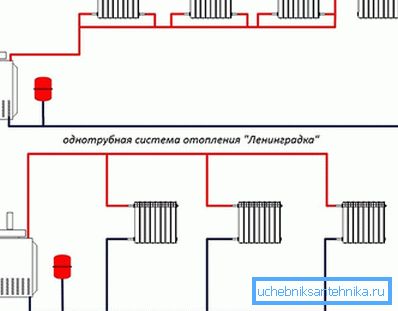

Az egyszerűség ellenére az egycsöves fűtési rendszer változatos. A magánlakásokban kétféle lehet:

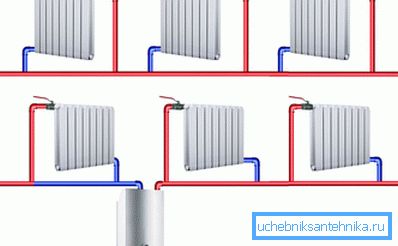

• Egységes vagy szabályozatlan rendszer. Ebben az esetben a hűtőfolyadék minden egyes készülékbe belép, viszont a kimenet olyan alacsony hőmérsékletű víz, amely belép a következő radiátorba.
• A szabályozott rendszert, a nép úgynevezett "Leningrád". Ez az opció lehetővé teszi a hűtőfolyadék áramlását minden radiátorban. Az eszközök párhuzamosan kapcsolódnak az autópályához.

Az első lehetőség a legegyszerűbb és legolcsóbb megvalósítás. De nem teszi lehetővé a hűtőfolyadék áramlását, így a kazántól távolabb elhelyezkedő elemek alacsonyabb hőmérsékleten lesznek. Emiatt a következetes egycsöves rendszert csak kis házak vagy egyéni helyiségek fűtésére használják.

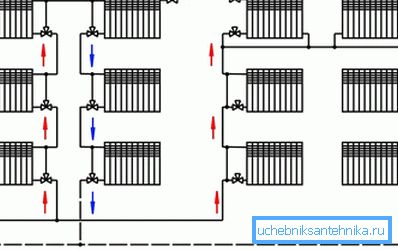

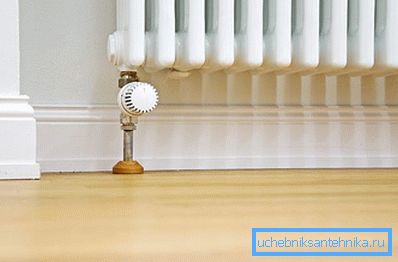

A "leningrádi" rendszer a szabályozás és az összes eszköz egyenletes fűtése szempontjából jobb. Itt lehetőség van arra, hogy a hűtőfolyadék áramlását az egyes készülékekhez szelepek segítségével szabályozzuk. Az ilyen rendszerek telepíthetők nagy területű lakásokban.

A fenti elv mellett az egycsöves rendszereket a hűtőközeg keringési módszerével osztják el. Itt három típus létezik:

• Természetes keringéssel. Ebben az esetben a hűtőközeg a gravitáció hatására egyik radiátorról a másikra mozog.

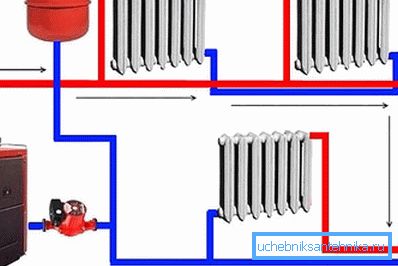

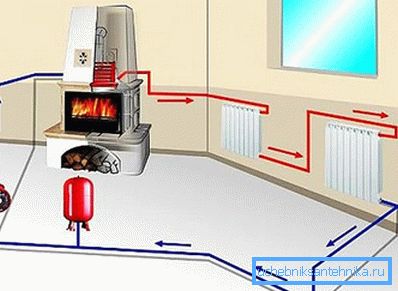

• Kényszerített forgalomban. Az ilyen rendszereket az első lehetőségnél hatékonyabbnak tekintik. A hűtőfolyadék kényszerforgatásához speciális szivattyút használ.
• Kombinált lehetőség. A telepítést egy természetes keringésű rendszer tervének megfelelően végezzük, és a hatékonyság növelése érdekében keringtető szivattyút szerelünk be (bypass-on keresztül).

Az első ilyen típusú rendszer hatékonyan működik csak a kis hosszal a pálya, ezért használják csak a lakások egy kis fűtött területen. A keringtetés javítása érdekében célszerű gyorsítócsövet telepíteni közvetlenül a kazán után. Ez a kialakítás magában foglalja a tápvezeték egy méteres vagy másfélszeresét az első radiátor szintje felett. A rendszer legmagasabb pontján található nyitott tágulási tartály felszerelését is biztosítani kell.

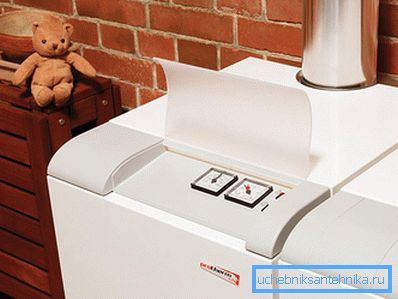

Annak ellenére, hogy alacsonyabb a hatékonysága, a rendszer a hűtőközeg természetes keringésével nagyon népszerű. Ennek oka a nem volatilitás. Ha a házban van egy elektronikus padlófűtéses kazán, akkor az áramkimaradás nem befolyásolja a fűtési rendszer működését.

Tipp Egy hatékonyabb, de ugyanakkor a hűtőközeg kényszerű áramlásával történő tervezés villamosenergia-függőségnek tekinthető. Az ilyen rendszerek hosszú kontúrt tartalmazhatnak, és nem egy. Az utóbbi esetben több keringető szivattyút szereltek fel, külön-külön az egyes körökhöz.

Ha gyakori áramkimaradások vannak a környéken, és egy elektronikus függő padlófűtés van telepítve, célszerű egy kombinált egycsöves rendszert telepíteni. Ebben az esetben, áram hiányában az otthona nem fagy.

Rendszer telepítés

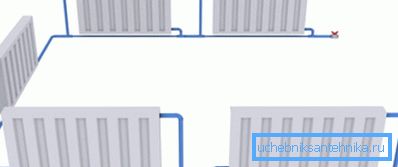

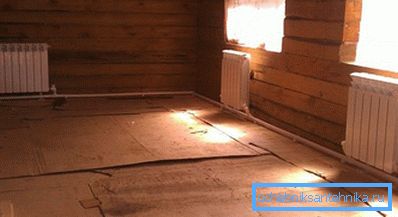

Ha úgy dönt, hogy az otthonában egycsöves fűtési rendszert hoz létre a semmiből, az elsődleges feladat az lesz, hogy kidolgozzon egy rendszert. A kazán, a tágulási tartály, a keringtető szivattyú, a radiátorok és más eszközök és eszközök telepítési helyét egyértelműen meg kell határozni.

Az egycsöves fűtési rendszer telepítési sorrendje a következő:

1. Először a kazán fel van szerelve. Jobb felszerelni az épület alján, de nem az alagsorban. Ne felejtsd el a tűzvédelmi intézkedéseket (az eszköz körül, a falak, a padló és a mennyezet nem éghető anyaggal van ellátva). A kazánnal együtt fel kell szerelni a kéményt.
2. Ezután telepítünk egy elágazó csövet a kazánról. Célszerű legalább 25 mm átmérőjű csöveket használni. Az autópályát az egész házban előre fel vannak szerelve, és fűtőtesteket, szelepeket és egyéb berendezéseket telepítenek. A szerelés során ne felejtsd el a csövek szükséges lejtését. A hőhordozónak gravitációval kell elmozdulnia a kazánból, át kell mennie az összes elemre, és újra vissza kell térnie a kazánhoz. Ez nagyon fontos, ha a rendszered a természetes keringés vagy kombinált típus. A szivattyú előfeszítése jelenlétében nem figyelhető meg.
3. Amikor a főcsövet a kazánhoz csatlakoztatja, olyan tágulási tartályt kell felszerelni, amelynek típusa a kiválasztott fűtési rendszertől függ.
4. Javasoljuk, hogy szűrőket helyezzen a visszatérő vezetékre a kazán bejövetele előtt. Ez azért szükséges, hogy az összes berendezést megóvja a hulladéktól és a szennyeződésektől.

Ha egy kombinált típusú rendszert vagy a hűtőfolyadék kényszerforgalmát szereli fel, akkor a szivattyút egy bypass segítségével kell felszerelni. Az első változatban az ilyen kombináció kötelező, a második pedig kívánatos. A szivattyú a bypasson keresztül történő beszerelése alkalmassá teszi arra, hogy javítás vagy energiahiány esetén kikapcsolja, míg a fűtési rendszer továbbra is működni fog.

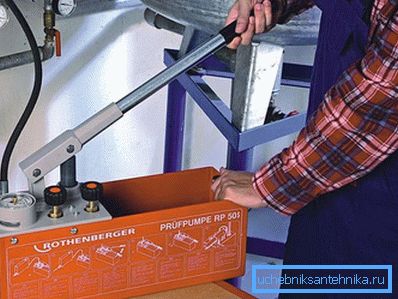

A működés megkezdése előtt nyomáspróbát kell végezni. Ez a folyamat egy speciális szivattyúval történik, amely növeli a nyomást a rendszerben. Ha a nyomáspróba során a rendszerben lévő nyomás fennmarad, akkor nincs szivárgás, és elindíthatja a fűtési szezont.
