Magas nyomású csövek - típusok és alkalmazások

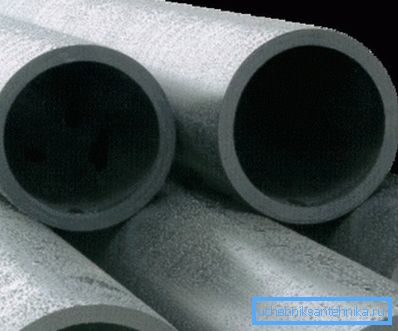

Minden csővezeték fő feladata folyadék vagy gáz szállítása, és bizonyos esetekben nagynyomású. Az ilyen csővezetékek beszereléséhez leggyakrabban nagynyomású acélcsöveket használnak, amelyek megfelelnek a szükséges szilárdsági követelményeknek. Ezután megvizsgáljuk az ilyen csövek típusát és alkalmazásukat.

Magas nyomású csövek típusai

A modern világban nagy nyomású folyadékok és gázok szállításához nagyon gyakran szükség van például ilyen csővezetékekre:

• Az olajiparban;
• A gépiparban;
• Különböző hidraulikus rendszerek, stb.

Természetesen a különböző alkalmazásokban a termékekre vonatkozó követelmények eltérőek. Ezért az alábbiakban megnézzük főbb típusainkat.

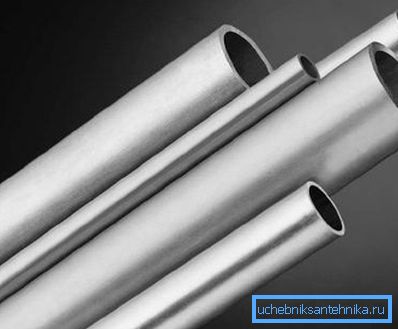

hidraulikus

Mivel könnyen kitalálható a névből, egy hidraulikus csővezeték és különböző pneumatikus rendszerek beszerelésekor nagynyomású hidraulika cső alkalmazható. Ezenkívül építőipari és mezőgazdasági gépek, speciális berendezések stb.

Valójában ez a termék egy egyszerű varrat nélküli, hidegen húzott cső, amelyet a GOST 9567-75 és a GOST 8734-75 szerint gyártanak. Az ilyen terméknek a következő méretei lehetnek:

Tipp Ha a csővezeték sérült, lehetséges nagynyomású csövek javítása hagyományos elektromos hegesztéssel.

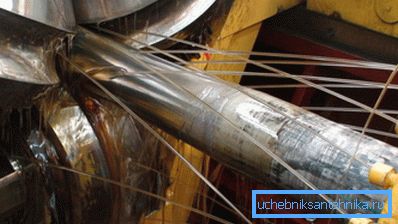

A gyártási folyamat a következő lépésekből áll:

• Az első az üresek készítése;
• Ezután a billet hidegen van hengerelve;
• Ezután hideg rajzolás történik (egyes esetekben a gördülő és a rajz kombinációja);
• Ezt követően a késztermékeket termikusan és kémiailag kezelik.

A végső fokozat a minőségellenőrzés, különösen a termékek ellenorzése a hidraulikus nyomás ellen, lapítással, hajlítással stb. Meg kell jegyezni, hogy a 4 mm átmérőjű nagynyomású csövek gyártása ugyanazon a módszer szerint történik.

Figyelj! Ez a termék normál és rozsdamentes acélból készülhet.

A csővezeték felszerelését rendszerint hegesztéssel vagy égetéssel végzik.

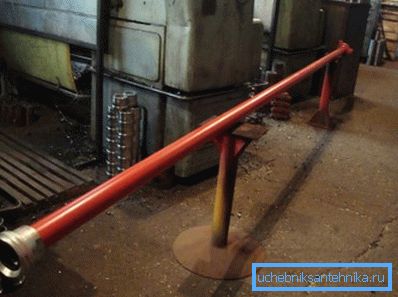

Manifoldnye

A nagynyomású csővezeték (TVD), ahogy már említettük, szintén az olajiparban használatos. Az olaj nagy frakcióval történő szivattyúzására és a kútba történő vizet tovább szivattyúzza, ami lehetővé teszi a folyadék felszíne feletti emelést.

A színház fő jellemzője, hogy képes ellenállni a nagy nyomásnak - 70 vagy több MPa. Ezt a lehetőséget olyan vastag acélfalak okozzák, amelyek vastagsága arányos az átmérő 5 mm és átmérője 60 mm.

Ami a hosszt, akkor lehet:

• 4000 mm;
• 2000 mm;
• 1100 mm.

Ezt a terméket a GOST 633-80 szerint gyártják. Az acélminőség a szivattyúzott keverék típusától függ, de a leggyakrabban használt acél "20". A korrózió elleni védelem érdekében a terméket NTs-132 vörös zománc borítja.

Meg kell mondani, hogy a termékeknek hidraulikus vizsgálatoknak kell lenniük 130 Pa terhelés alatt (12 mm-es falvastagsággal).

Varrat nélküli acél üzemanyag-vezetékekhez

A varrat nélküli csövek a dízel üzemanyag-vezetékekhez a GOST 11017-80 szabvány szerint készültek.

Ezeknek a termékeknek a jellemzői a következők:

• Hossz - 0,5 - 6 m.
• Relatív hosszabbítás - nem kevesebb, mint 21%.
• Az ideiglenes ellenállásnak legalább 392 N / mm2 /.
• Belső átmérő - 2 mm.
• Külső átmérő: 6-7 mm.

Figyelj! A megrendelővel egyetértésben ez a termék más acélokból is készülhet, például 15XM, 30, 10 stb. A termék ára az acél minőségétől függhet.

Műanyag cső

Gyakran hallani egy ilyen dolgot, mint "nagynyomású műanyag cső". Azonnal meg kell jegyezni, hogy ebben az esetben a "nagy nyomás" nagyon viszonylagos, mivel a "műanyag" nem képes ellenállni az ilyen terheléseknek, mint az acél. Azonban elegendő ellenállni a nyomásnak a vízvezeték- vagy fűtési rendszerben.

Ezért a műanyag csöveket a hazai csővezetékekben használják.

Leggyakrabban a következő anyagokból készülnek:

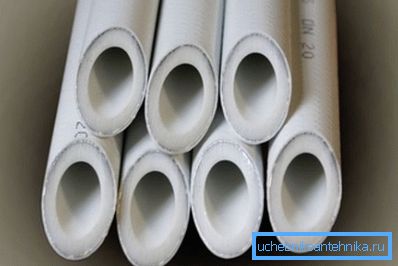

• Polipropilén (az erő növelésére, alumínium vagy üvegszál erősítéssel).
• Polivinil-klorid.
• Polietilén.

Vízvezetékek és fűtőrendszerek beszerelésekor ez az anyag sokkal népszerűbb, mint a fémalkatrész, amely számos előnnyel jár:

• Korrózióállóság;
• Megfizethető költségek;
• A képesség, hogy elvégezzék a saját kezüket, még egy laikus is;
• Tartósság - a csővezeték akár 50 évig is szolgálhat;
• Kémiailag agresszív környezetekkel szembeni ellenállás;
• Nagy sebességű telepítés;
• Maximális nyomás max. 2,5 MPa üzemi hőmérsékleten.

A termékek átmérője 16 - 630 mm. A hazai csővezetékek átmérője általában 20 - 32 mm.

A legtöbb műanyag csövek beszereléséhez használjon speciális hegesztőgépet.

A rövid utasítás a következő:

• Először is csatlakoztassa a hegesztőgépet a villamos energiához, és melegítse azt az üzemi hőmérsékletre, amelyet a mutatók jeleznek.
• Ha alumínium erősítésű csövet kell csatlakoztatni, akkor először szükséges, hogy egy speciális szerszámmal (sztrippeléssel) erősítse meg az anyag felső réteget.
• Ezután a forrasztható részeket be kell illeszteni a forrasztópáka fúvókájába, és várni kell, amíg az anyag lágyul.
• Ezután a részeknek ki kell jutniuk a fúvókából és összekötni egymással. Ebben a helyzetben tartani kell őket, amíg a műanyag lefagy. Ha nem sikerült jó minőségű kötést először előállítani, vágja le a forrasztási pontot, és végezze el az eljárást.

Eszerint a csővezeték összes részletét egyetlen rendszerhez kötik.

Itt talán a nagynyomású műanyag csövek fő pontja.

következtetés

Jelenleg nagy csövek vannak tervezve nagynyomású csővezetékekhez. Mindegyiküket különböző célokra és különböző működési feltételekre tervezték, így különböző tulajdonságokkal és jellemzőkkel rendelkeznek. Ezért a termékeket céljuknak megfelelően kell kiválasztani.

A cikkből származó videóból további információkat kaphat ehhez a témához.
