Melyek a fűtőcsövek és hogyan vannak felszerelve?

Az anyagtól függően az összes fűtőcső három nagy csoportra osztható: fém, azbesztcement (krizotilcement) és polimer, bár mindegyik kategóriában saját fajtái és jellemzői vannak. A felsorolt ​​típusok mindegyike többé-kevésbé alkalmas lehet az egyik vagy másik módon, amely összhangban van a telepítés helyével és módjával, a nyomással és természetesen a vevő kívánságával. Lehetőségünk lesz arra, hogy megvitassuk az ilyen szerkezeti anyagok általános jellemzőit.

Kommunikációs anyagok

fém

• A fűtési rendszerek bármilyen nyomással különböző fémből készült csöveket használnak, köztük fekete és rozsdamentes acél, öntöttvas, réz és alumínium.
• Szintén fontosak két anyag kombinációja, például acél-alumínium vagy acél-réz vagy bimetál.
• Ha erősségről beszélünk, akkor először minden bizonnyal az acél, a hővezetőképesség - az alumínium és a gyakorlatias - bimetál rendszerek.
• A bimetallokat nem használják autópályákhoz és kontúrokhoz - itt fekete és rozsdamentes acél, öntöttvas és réz használható. Mindezek az anyagok (a rozsdamentes acél kivételével) komoly hátránya van az azbesztcementnek és a polimereknek - a korrózióval vagy az oxidációval szembeni érzékenység.

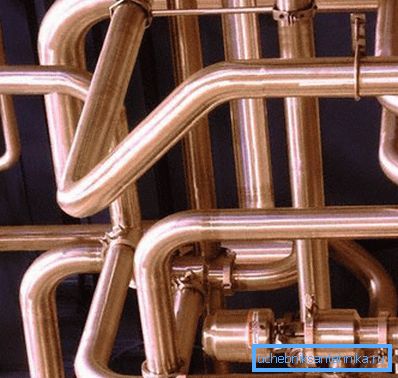

• Mindazonáltal, ha a fő csővezetékekről beszélünk, akkor a leggyakrabban fekete acél és öntöttvas található, és a rézt sokkal jobban használják a helyiségekben, különösen azért, mert az ára meglehetősen magas.

FIGYELEM! Nagyon hatásos, különösen vidéki házak esetében, a levegőn keresztül a csöveken keresztül történő melegítés, ami lehetséges a kemencékhez hasonlóan. A kemence önmagában nagyon gazdaságos, az üzemanyag másodlagos utánégése miatt, és nagy hőátadási együtthatót ér el az acélcsövek körül.

Azbesztcement

Talán a leggazdaságosabb fűtővezetékhez talán a krizotilcement cső is nevezhető - nem igényel erős szigetelést, mivel eléggé alacsony hővezető képességgel rendelkezik, de fúrásának deformálódási sebessége 12-szer kisebb, mint az acélé, ezért a telepítéshez, kuplung. Összetételének köszönhetően az azbesztcement nem képezi a szerves növekedést, ezért a permeabilitás vagy a hidraulikus ellenállás gyakorlatilag nem csökken.

Ugyanakkor az azbesztcement-csövekre vonatkozó utasítások megjegyzik, hogy az erõsítésük ellenére (az erõsítés ellenére) törékennyé válik - õk félnek az erõs hatásoktól és a közlekedés okozta csapásoktól. Az ilyen csővezetékek telepítésekor két vizuális vizsgálatot kell végezni - az egyiket az ürítés után az ürítés után, a másik pedig a lefektetés után. A dokkolás a gumitömítéssel egységes tengelykapcsolókkal történik.

technopolimerek

• Az elmúlt években a polimer csöveket egyre inkább a fűtési rendszerekhez vagy áramkörökhöz használták, amelyek egyre inkább a különböző fém-analógokat helyettesítik.
• Talán az ilyen népszerűség egy része azzal a ténnyel kapcsolatos, hogy könnyű összeszerelni őket saját kezével, amit sok tulajdonos használ, és pénzt takarít meg a szakemberek (hegesztők) vonzására.
• A polietilén és a polipropilén a polimerek kategóriájába tartozik, de részletesebben a következőkben fogunk beszélni.

Megjegyzés. A dokumentációban az anyag teljes neve helyett gyakran megtalálható a rövidítése. Így a polietilén HDPE / LDPE vagy egyszerűen HDPE / LDPE (alacsony és nagy nyomás), HDPE / LDPE (nemzetközi változat) és PP vagy PPR (nemzetközi változat).

A polimer termékek áttekintése

Polietilén és fém műanyag

A polietilén csövek közül elsősorban az LDPE (térhálósított PE) és a fém alapú laminátumok érdekelnek, de nem használhatók radiátor áramkörökhöz, de nem kerülhetők el a padlófűtés telepítésekor.

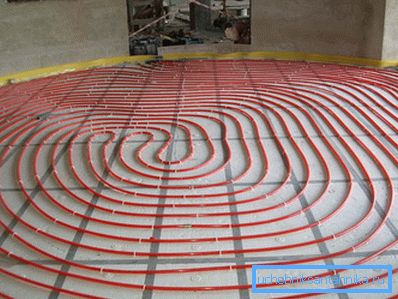

• Ebből a célból 16 mm átmérőjű, keresztkötésű PE használható - a névleges nyomás itt 10 bar-ig megengedett, és a maximális üzemi hőmérséklet 110 ° C-ig terjed.
• Ezek a jellemzők arra engednek következtetni, hogy a csöveket önálló kazánokkal lehet használni, még akkor is, ha a hűtőközeg központi fűtéssel van ellátva.

Figyelj! Ez a rendszer csak autonóm fűtéssel megvalósítható. A meleg padló összekapcsolása egy közös akkumulátorral azt jelenti, hogy a szomszédok finomságát és elégedetlenségét kockáztatják.

• Az ilyen polimer hátránya nevezhető elégtelen merevségének - amint az ismert, a kontúr az esztrichre van helyezve, azt követően egy másik oldat réteggel öntik, és ha a cső nem töltődik vízzel ilyen művelet során, akkor deformálódhat.
• Az aljzatba történő rögzítés speciális szalagklipek segítségével történik, amelyek segítségével kényelmesen ellenáll egy bizonyos könyöklési lépésnek és távolságnak a falból, így az alatta lévő alaplap nem okoz kárt.

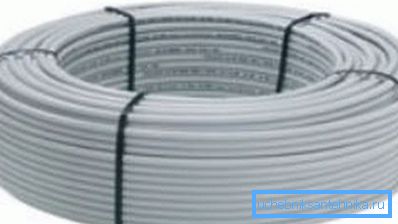

Ugyanezzel a sikerrel a fém alapú laminált padlófűtéshez használják, ráadásul a legtöbb vízvezető szereti ezt az anyagot, PE-t - sokkal kényelmesebb lefektetni, ráadásul a fémalapú laminátum ára kissé alacsonyabb, mint az LDPE.

• Az ilyen csőnek három fő rétege van: az LDPE belső, az alumíniumfólia középső része és a HDPE külső része. Mindegyiket kötőanyaggal kell ragasztani (minőségi termékekhez).
• Ha éles kanyarodásra van szükség, amit kígyózással nem lehet elkerülni, akkor a csőre egy 20-25 cm-es acélrugót helyeznek el, amelynek belső átmérője több mm-rel nagyobb, mint a csőszakasz, azaz 18-20 mm.
• Ezt a rugót a hajlítás helyére helyezzük, és fokozatosan, ahogy lefektetjük, a végére tolunk.
• Ha egy fűtött hőmérőt kell felszerelni a fűtővezetékre, ez nem a padlón, hanem a leggyakrabban a falba ágyazott elosztó csomóponton történik.

Népszerű modellek

Annak megállapításához, hogy mely termékek alkalmasak a fűtési rendszerre, és amelyek nem, az alábbi táblázat segít:

PPR összegzés

A radiátor áramkörökre (beleértve ez lehet egycsöves fűtőkör), a polipropilén RN20 és RN25 módosítását alkalmazzák, bár ez utóbbiak elsősorban ilyen célokra szolgálnak.

Az a tény, hogy a fenti táblázatból látható, hogy az RN20 üzemi hőmérséklete eléri a 80 ° C-ot, és a konvekciós kazán optimális módja 60-80 ° C, ezért nincsenek sérülések.

De mégis, ha úgy gondolja, hogy az áramkör működő (állandó) hőmérséklete meghaladja a 80 ° C-ot, akkor természetesen jobban használja az RN25-öt.

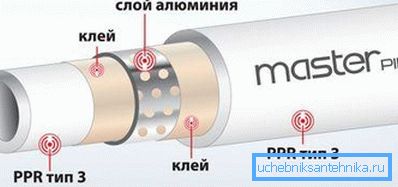

Megjegyzés. Az RN 25-ben az alumíniumfólia nem található a fal közepén, hanem közelebb a felülethez, és ez zavarja a hegesztési munkát. Ezért távolítsa el, használja a borotvát a felső réteg és a fólia eltávolításához. Azt is meg kell jegyezni, hogy a számlázó termosztát fűtőtest áramkörökön a fűtővezetéken tetszőleges helyen lehet felszerelni.

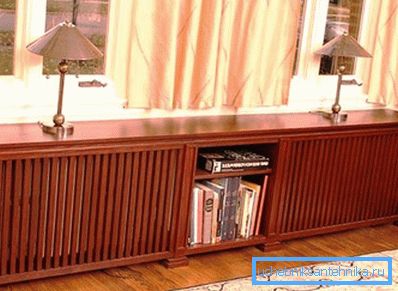

Ha érdekel a fűtési rendszer bezárása, erre vásárolhatsz egy boltban vagy készíthetsz magadnak, mint a felső fotóban, olyan díszítő rácsok, amelyek nem csak a radiátorokat maszkolják, hanem (ha szükséges) és a csöveket is. A PPR fémrögzítőkkel vagy műanyag rögzítőkkel rögzítve van a falhoz.

következtetés

Ha úgy dönt, hogy a falba telepíti a PPR-t - az előnyök és hátrányok nyilvánvalóak, bár technikailag nem számít az áramkörnek. Az előnye, hogy egyszerűen eltávolítja a csövet a nézetből, miközben nincs hőveszteség. De a negatív oldalt nehéz felhívni, kivéve, hogy a munkaerő-intenzitás növekedése a telepítés során az áramkör. A jelen cikkben szereplő videó segít részletesebben a probléma megértésében.
