Mi a csatorna, mi a működésük jellemzője

Bármelyik területen folyók, tavak, szakadékok és csak a tavaszi áradások áramlási helye található. Az ilyen megkönnyebbülési lehetőségek nagyon megnehezítik az utak rendezését, különösen a települések összekapcsolását illetően. Két probléma megoldható: hidak és áthidalók.

A másodikról a cikk tárgyalja.

Műszaki és szerkezeti jellemzők

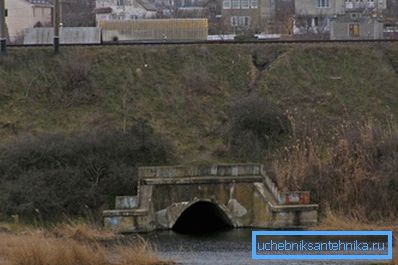

A vízvezeték egy speciális méretű henger alakú szerkezet, amely az út alján helyezkedik el, és egyfajta alagút az alatta lévő vízáram számára. Vagyis, ha van például olyan áram, amelyen keresztül jó minőségű útra van szükség, akkor a leírt szerkezet fel van szerelve a csatornájába, és rajta van tervezett munkák.

Tudnia kell: az ilyen csövek működésének vízátvitelét nem korlátozzák, és néha állati aljzatok vagy más felüljárók létrehozására használják.

Összehasonlítás a híddal

Ha lényegében a szóban forgó termék fő feladata, hogy egy víz akadályon keresztül útba jusson, akkor miért nem telepíthet egy kis hírt ehhez?

Az a tény, hogy közel azonos építési költségekkel, a csőnek számos előnye van:

• Nem sérül az aljzat integritása és a burkolt ösvény szerkezete.
• Viszonylag alacsony hordaléktartalom. Javítási és karbantartási költségek a hídnál kisebb mértékben.
• A cső terhelésének csökkentése arányos a talajtömör vastagságának növekedésével, amely két métert jelent.

• Ésszerű ár az egész szerkezetre.

Így azt a következtetést lehet levonni, hogy a bankok közötti nagy távolság esetén a híd marad az egyetlen lehetséges szerkezet, de rövid távon a csatorna telepítése sokkal ésszerűbb lesz.

faj

A vizsgált struktúrák sok típusa létezik, a megkülönböztető jellemzők megkülönböztethetők az alábbi táblázatban:

méretek

A csatorna átmérőjének és hosszának javasolt aránya így néz ki:

A csövek kiszámítására is van egy meghatározott képlet:

L_MP= + 2 (ns-d)? m, ahol

Általános szabályok

• Egy tíz méteres cső telepítése egy fél méteres szakaszon lévő gazdaságos közúton, legalább ötven centiméter vastagságú tölcsért kell készíteni.
• Az SNiP fölött közlekedő autópályákon csak az adott típusú utakhoz tartozó profil és terv rendelkezésre állása esetén helyezhető el.

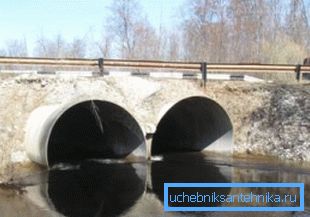

• Ezeknek a létesítményeknek a leggyakoribb működési módja - szabad áramlás, amely magában foglalja a természetes vízáramlást. Kevésbé használt nyomás vagy félnyomás.

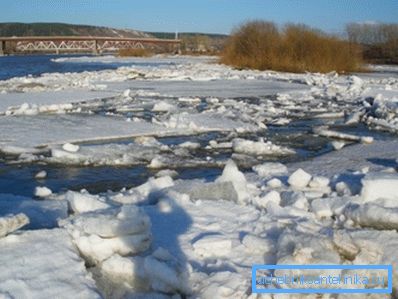

• Az utasítás megtiltja a csatornák építését a tározókra, amelyek mellett jégképződés esetén a jég sodródik, mivel a jégpoharak vészhelyzetet okozhatnak a cső bejáratánál.

Tipp: a folyókon történő csővezetékek elrendezéséhez, ahol a haltermelés történik, először engedélyt kell kérni a halászati ​​ellenőrző hatóságtól. Ellenkező esetben a fejlesztő nagyszerű bírságot vár.

• A felszín alatti vizetől való távolságot a működési módtól függően be kell tartani:

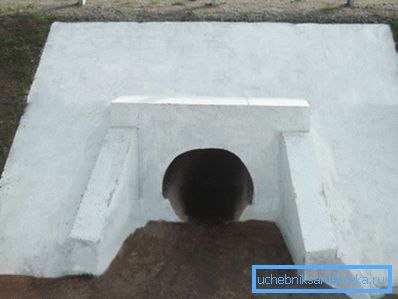

• A csatorna végei a port falaiból készülnek, és a lejtős szárnyak a talajba mélyednek, a fagytöredék 0,25 m-es szintje alatt, és legalább 10 cm vastag kavicspárnával rendelkeznek.

• Az építés alatt álló rendes talajt homok és törmelék keverékével helyettesítik. Ez kiküszöböli a megereszkedését.
• Háromféle csoport létezik, amelyek eltérőek a hordozó képességükben. Mindegyikben a tömlõ magassága saját mutatóval rendelkezik: 2 m, 4 m és 6 m.

Tudnia kell: nem szabványos körülmények között megengedett más földi töltetek és számított magasságok használata az erőforrások racionálisabb felhasználása érdekében.

• A lefolyócsövek jelölése kötőjellel elválasztott betűk és számok segítségével történik. A bal oldalon a termék típusát jelöli, a jobb oldalon pedig a hagyományos átjárók átmérőjét, a hasznos hosszúságot és a szerkezetek teherbíró képességét meghatározó csoportok számát.
• A betontermékeket a GOST 26633 szerint szerelték fel. Ebből a célból a nehéz betont, amelynek szilárdsági osztálya nem alacsonyabb a B25-nél és vízzáróságnál - W Csak olyan paraméterek garantálják a szerkezet hosszú és megfelelő működését.

Tudnia kell: betonból és vasbetonból készült csövek repedéseinek jelenléte nem megengedett. Az egyetlen kivétel a zsugorodási szélesség, amely nem haladja meg a 0,05 mm-t.

• A B osztályú monolit betonlemezek alkalmasak szárnyak létrehozására, a megerősítésre nincs szükség.

Építési munka

A munka teljesítménye csak saját kezével, beszéd és nem lehet, mivel a szerkezeti elemek összességében és nehéz. De a szerelőcsapattal és a megfelelő felszereléssel könnyen kezelhető.

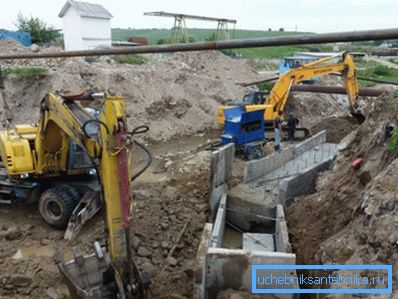

Alapítvány gödör

Amikor egy gödröt ásunk, több szabályt követünk:

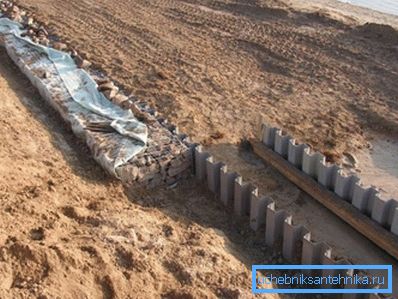

1. A falak rögzítését csak a talajvízzel való magas talajszaturáció esetén lehet biztosítani.

1. A lejtők meredeksége az árok mélységének és a fejlett talaj tulajdonságainak megfelelően határozható meg.
2. Ha vízszigetelést, vagy más hasonló munkát szeretne telepíteni, akkor az embereket a gödörben kell elhelyezni, akkor a falakat az alagsorból legalább 0,7 m távolságban kell eltávolítani.

Tipp: ha a cső felhelyezése után nem tervezünk további munkát, akkor az 0,1 m-es intervallumra korlátozható. Ez elegendő a normál telepítés biztosításához.

1. A tárgy kerületén a talajhengerek úgy vannak kialakítva, hogy megakadályozzák a felszíni víz behatolását az árokba.
2. Azokban az esetekben, amikor a telepítést a tározó területén végzik, a folyadékot az építési területről eltávolíthatja két módon:
3. Ha a helyzet egy lejtőn van, akkor a gödör aljából csak egy újabb árok ásik, hogy átszúrja a vizet az árokba.
4. Más esetekben szivattyúberendezéssel kell létrehozni egy szivattyút és pumpálni a folyadékot.

alapítvány

A legelterjedtebbek az előregyártott és monolitikus alapok, a kevésbé általánosan használt előregyártott monolitikus szerkezetek, valamint a gyenge talajú helyek jobban oszloposak.

Tekintse meg a telepítés menetét a leginkább időigényes megoldás példáján - monolitikus:

1. Szerelje fel a zsaluzatot a töltet kerületén.
2. Gyúrjuk vagy betonoldunk.
3. A keverék betöltését és dörzsölését végezzük.

Tipp: a beton öntése során ajánlatos egy acéllemezzel periodikusan lyukasztani. Ezzel elkerülhető a légzsákok kialakulása.

1. Fedje le a betont egy filmmel és öntsön vizet, amíg meg nem áll.
2. Távolítsa el a zsaluzatot.
3. Fedjük le a föld és az alagsor monolitja közötti helyet homokkal kevert kavicsokkal.

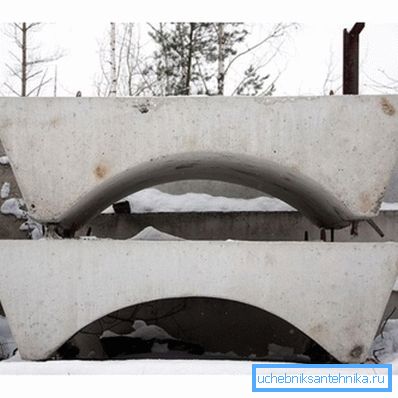

Az előregyártott alapot megkülönbözteti az a tény, hogy a habarcs öntése helyett kész betonelemeket szerelnek fel.

Csőanyag

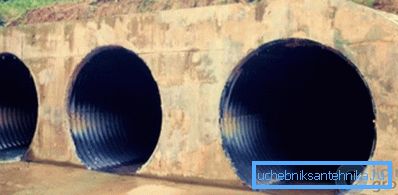

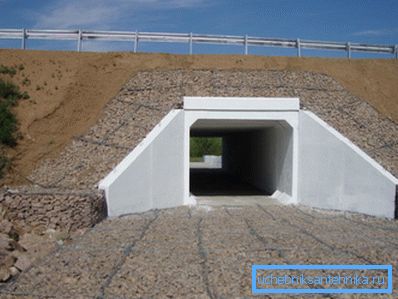

Beton vagy vasbeton csövek klasszikusak ebben a kérdésben, és időben tesztelik. De különös figyelmet kívánok fordítani egy fejlettebb verzióra, ami egy fém hullámos szerkezet.

Az ilyen típusú lehetőségek előnyei:

• Különböző átmérők széles választéka. Lehetővé teszi a legoptimálisabb választást bármilyen helyzetben.
• Alacsony tömeg. Jelentősen leegyszerűsíti a szállítást és a beszerelést.
• Egyszerű telepítés. A szóban forgó anyag kezelése nem igényel különleges képességeket.
• Nagy szilárdság és rugalmasság. A talajjal kombinálva nagyobb megbízhatóságot nyújt, mint a vasbeton szerkezet.
• A hosszú működőképesség elérte a száz évet.
• Alacsony ár 50% -os megtakarítást eredményez más anyagok használatához képest.
• Sokoldalúságát. Minden éghajlati viszonyban alkalmazható.

vízszigetelés

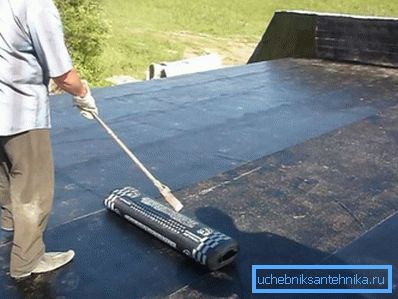

A vízszigetelő munkákat leggyakrabban bitumennel vagy tetőfedő anyaggal végzik. Az anyag fektetése előtt a legfontosabb, hogy tisztítsa meg a cső felületét a törmeléktől, piszoktól, télen és a gleccséréstől.

feltöltés

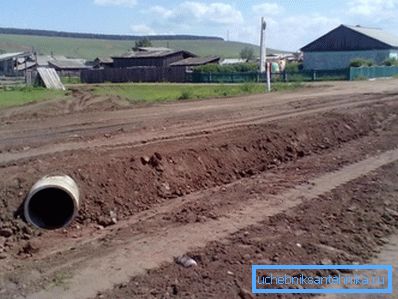

Miután a szerkezet fel van szerelve, fel kell tölteni a talajjal. Ebből a célból az az, amelyet korábban eltávolítottak az ásatásból, nagyon alkalmas.

Minden a következőképpen történik:

1. Egyenletesen elaludtunk a talajon a talaj és a szerkezet falai közötti térben.
2. Amikor a talajt feltölti mindkét oldalon, speciális tömörítő gépek segítségével lezárjuk.
3. Ezután létrehozunk egy hegyet a tetején, amelynek vastagsága megfelel a projektnek.
4. Közvetlenül a cső fölött a tömítés nem fordul elő, hogy elkerülje a termék műszaki túlterhelését.

következtetés

A hidak építése nem mindig indokolt a folyók és szakadékok útjain. Gyakran jóval ésszerűbb egy olyan csatornát telepíteni, amely olcsóbb és számos fontos előnnyel rendelkezik (lásd még a cikket Krimpelő csövek otthonában).

A sikeres telepítés kulcsa bizonyos szabályoknak való megfelelés, amelyeket a fentiekben ismertetünk. Maga a folyamat magában foglalja az ásatást, az alapot, maga a terméket, és annak feltöltését.

A jelen cikkben szereplő videó további mennyiségű információt közöl, amely közvetlenül kapcsolódik a vizsgált anyagokhoz.

A leírt szerkezetek felépítése számos problémát megoldhat, amelyek a terepen zajló utak elhelyezésével kapcsolatosak, a folyók és a szakadékok miatt.
