Mi a hullámcső: a legnépszerűbb fajták jellemzői

A gyártás, az ipar, az építőipar, valamint különböző háztartási célokra egy hullámosított csövet használnak kétrétegű lehúzóval, vagy más típusú ilyen szerkezeti tömlőket. Az alkalmazását meghatározó technikai feltételek függvényében az anyag (műanyag, gumi, fém), minőségi összetétele és méretei (hossz, átmérő) változni fognak. Erről az alábbiakban többet is megtudhatunk, további információkkal szolgálva.

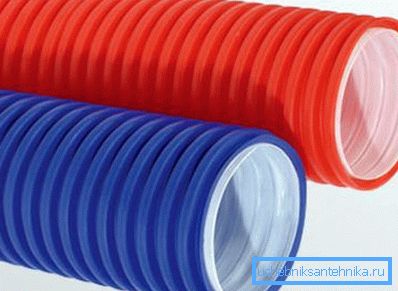

Hullámvédő csövek PND / PVD (dupla rétegű)

Hullámosított termékek

Megjegyzés. A cső hullámosított - a GOST az anyagtól függ - univerzális eszköz. Itt egy egyrétegű vagy kétrétegű fal lehet polimer héjjal és / vagy megerősítő elemekkel.

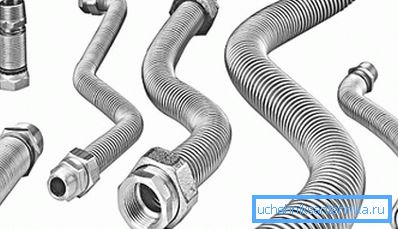

A rozsdamentes acél meglehetősen gyakori anyag az ilyen elemek gyártásához.
  • A tűzveszélyes szerkezeteknél, amelyeken keresztül a kommunikációs kábeleket, valamint a gázok és folyadékok szállítására van szükség, gyakran használnak hullámosított acélcsövet, amely fekete vagy rozsdamentes acélból készülhet. A felületi kialakítás (a hullámalak alakja, a gyűrűk meredeksége, az átmérő) nagyon eltérő lehet, ugyanakkor az ilyen mutatók nem befolyásolják a minőségét, csak azt jelzik, hogy egy vagy másik gyárhoz tartoznak. Az ilyen típusú termékek az All-Union szabvány OST 35-22-83 szerint készülnek.
Fényképgumi hullámok
  • A folyadékok szivattyúzására legtöbb esetben egy hullámosított gumi csövet használnak, de a vetőmagok és csővezetékek (TU RB 00149438.091-99) felhasználásával, különböző méretű csatlakozókkal és fúvókákkal is szolgálhatnak. Az ilyen gumiterméket gyakran erősítik acélhengessel, ami jelentősen megnöveli a technikai képességeit, mivel a merevség a szívó- vagy nyomási munkák során ellenáll a súlyos mechanikai terhelésnek. Az ilyen típusú termékek a GOST 5398-76 szerint készültek.
Polimer termékek
  • A hullámosított műanyag cső általában rugalmas kábelcsatornaként használható különféle kommunikációhoz, valamint csatornaszerű csatlakozásokhoz mosogatók, kádak, mosdók, zuhanyzókabinok, WC-tálak stb.

A gyártás során két (két rétegben) PVC (poli (vinil-klorid), HDPE (alacsony nyomású polietilén), LDPE (nagynyomású polietilén) vagy mindkettő módosításokat használnak. Ezenkívül egészségügyi célokra megerősíthető acélgyűrűkkel vagy spirálokkal. Az ilyen típusú termékek a GOST 17675-87 szerint készülnek.

Az anyagok áttekintése

acél

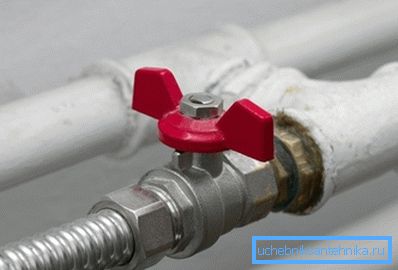

A kapcsolat nem okoz szövődményeket

Jelenleg a koreai hullámosított, nem éghető rozsdamentes acélcső az építési piacon vezető szerepet játszik, bár a 20. században a japán gyártók először gyártották. De ha a használat földrajzáról beszélünk, akkor szinte az egész világra kiterjed. Ezeknek a termékeknek a népszerűsége és magas ára nem meglepő, mivel magas ötvözetű acélból készülnek.

Tekintettel arra, hogy a rozsdamentes acél nem hajlamos a korrózióra és az oxidációra, az ilyen termékek nem igényelnek megelőző karbantartást, ezért azok élettartama szinte korlátlan. Ez a minőség lehetővé teszi a rozsdamentes acél hullámzását zárt módon, vagyis a burkolat alatt (gipszkarton, falburkolat), betonhoz öntve és gittal lezárva.

Az ilyen cső nem igényel kompenzáló csatlakozókat, mivel a hőmérsékleti deformáció a termék szerkezetével megszűnik, és fagyasztás esetén még nyílt lánggal melegíthető. A folyadékok szállítása a különböző betétek belső falán nem alakul ki, és szerves formációk, például algák, így nincs szükség további tisztításra.

Néha ezek a tömlők polietilén bevonatot tartalmaznak, amelyet inkább díszítésre használnak, például hideg vízhez, kék bevonattal és forró vízzel - pirosan.

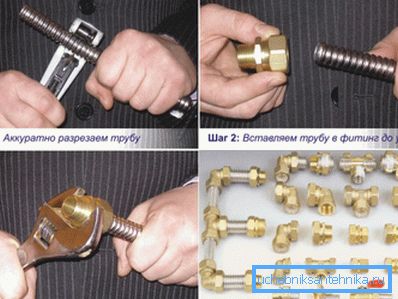

A szerelvények szerelésének szakaszai a hullámosságra

A horganyzott acél tömlők egymáshoz vannak csatlakoztatva, valamint különféle mechanizmusokkal és eszközökkel, speciális sárgaréz szerelvényeket használva, amelyek szintén kompressziós szerelvények (a tömörítést gumi vagy paronit tömítések biztosítják, amelyeket a szerelvényekkel együtt szállítanak).

Nem léteznek speciális eszközök a telepítéshez - a mesterek általában csavarkulccsal vagy gázkulccsal, esetenként csavarkulccsal kezelik.

Megjegyzés. Nem sokkal régen az acéltömlõt gázberendezések telepítéséhez kezdték használni. Az ilyen tömlők sokkal megbízhatóbbak, mint a gumik - képesek ellenállni minden olyan nyomásnak, ami lehetséges a rendszerben, nem törtek ki és nem repedtek idővel.

gumi

Szívócső a vágásban

Annak ellenére, hogy ezeket a tömlőket guminak nevezik, valójában több rétegű kompozit gumi-technikai termék. A tiszta gumiharangok mechanikusan törékenyek és a vetőmag és a csomóvonalak kivételével használatosak. A mindennapi életben ilyen erősített tömlő látható tűz és szennyvíztisztítók (hordók) esetén.

A tömlők besorolása a GOST 5398-76 szerint a táblázatban található:

osztály Adott esetben A kiegészítők
B Ásványolajtermékek, mint például olajok, dízel és sugárhajtómű, kerozin, benzin, kerozin, fűtőolaj A szokásos változatban (B) vagy antisztatikus B (A)
az Műszaki és ivóvíz
D Gázok esetében: nitrogén, széndioxid, levegő
KSCH Gyengék oldatok savakkal és szervetlen lúgokkal (legfeljebb 20%) Minden osztályba tartozó savas és lúgálló gumitermék
P Gyengén savas oldatok szerves és szervetlen vegyületekből, különböző típusú alkoholos folyadékokból, technikai és ivóvízből Ha ilyen tömlőket működtet hideg éghajlati viszonyok között, akkor a döntés összhangban van a GOST 2.124-vel.

  Megjegyzés. Az 1. csoportba olyan elszívó tömlők tartoznak, amelyek negatív nyomása legfeljebb 0,08 MPa, és a 2. csoportba tartozik a nyomásszívás, legfeljebb 1,2 MPa nyomás mellett. Különböző textilszálas gumitömlők használhatók minden olyan hőben (trópusi klíma), ahol a hőmérséklet -50 ° C alacsonyabb. C.

Az ilyen típusú gumik vásárlásakor vegye figyelembe a jelölés jelenlétét (ez ugyanaz a használati utasítás), amelyet feltétlenül vagy eltávolíthatatlan festékkel kell ellátni hosszanti szalag formájában. Az ott látható szimbólumok jelölik az osztályt, a csoportot, a belső átmérőt, a névleges nyomást és az éghajlati lehetőségeket.

Például a B (A) - 1 - 25 - 10 - T - GOST 5398-76 jelölés azt jelzi, hogy az antisztatikus hüvelyt 1,0 MPa üzemi nyomásra pumpálják trópusi klíma esetén, ahol az alsó határérték -10 ° C.

Hullámosított hüvely

A képen látható egy többrétegű gumihalat, amely a következő elemekből áll:

  1. Textilfonal;
  2. Gumi réteg;
  3. Fém spirál;
  4. Gumi réteg;
  5. Textilfonal;
  6. Extra textil vagy gumi réteg.

A B, P és KSH típusú tömlők esetében a külső réteg gumiból készült, és az ilyen ujjak végein általában keret nélküli, puha mandzsetta található, amely lehetővé teszi az átmeneti csövekhez és a merev csővezetékekhez való csatlakozást. Az ilyen gumi műszaki termékek raktározását -25 ° C és +35 ° C közötti hőmérsékleten kell elvégezni legalább egy méteres távolságon belül bármely típusú fűtőberendezéstől.

polimerek

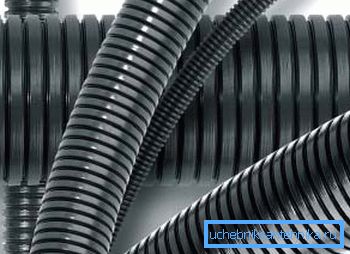

DKS OKTOPUS cső poliamidból

A kábelek és a vezetékes kommunikáció megvédésére nehéz működési körülmények között poliamid hullámosságot használnak, amely rugalmasságot és mechanikai szilárdságot biztosít a hatások és a -40 ° C és +105 ° C közötti hőmérsékleten, és rövid ideig +150 ° C-on.

A 20 méteres mélységű merüléseknél az egyedülálló kompressziós tartozékok megbízható tömítést és egyszerű telepítést biztosítanak. Ezen kívül a poliamid falai megvédik a kőolajtermékeket, például a benzint, a dízelüzemanyagot, a kerozint és az olajokat, és az ultraibolya sugárzásnak ellenállnak, és nem reagálnak a vibrációs terhelésre.

Tartozékok: 1 cső; 2-tee IP66 / IP68; 3 - IP66 / IP68 csatlakozó; 4 - kapcsoló IP66 / IP68 45; 5 - kapcsoló IP66 / IP68 90; 6 - zárójel; 7 - elosztókapcsoló IP66 / IP68
Névleges szelvény (mm) Belső átmérő (mm) Külső átmérő (mm) Hajlítási sugár (mm) Bay hossza (m) Kód egy szemöldökkel Kód bezárás nélkül
7 6.8 10.1 15 50 - PA600710F2
10 9.7 13.0 20 50 - PA601013F2
12 12.2 15.8 30 50 PA611216F2 PA601216F2
17 16.8 21.2 40 50 PA611721F2 PA601721F2
23 22.6 28.5 55 50 PA612329F2 PA602329F2
29 28.3 34.5 65 25 PA612935F2 PA602935F2
36 36.3 42.5 80 15 PA613643F2 PA603643F2
48 47.4 54.5 95 15 PA614855F2 PA604855F2

Termékkínálat

A GOST 287-79 szerint az ilyen típusú poliamid csövek kétféle lehetnek: PV-2 és PV-0.

  • Első lehetőség nagyobb ütésállósággal rendelkezik, és ipari berendezések, televíziós és elektromos kommunikáció, kommunikációs rendszerek telepítésére használható, ahol a kábel követelmények nem növelik a tűzbiztonsági követelményeket.
  • Második lehetőség alacsonyabb mechanikai szilárdsággal rendelkezik, és ugyanazon célokra, de bizonyos tűzbiztonsági követelményeknek megfelelően használják. Érdemes megemlíteni, hogy ez a PV-0, amelyet a villamosenergia-kommunikáció és a kommunikáció során használnak, ha otthon saját kezükbe vannak szerelve.

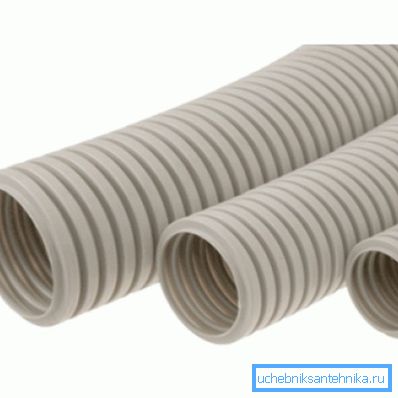

Hullámozott PVC cső

A poli (vinil-klorid) csövek ugyanabból az anyagból készülnek, és kábeles csatornákként használják a televíziós és rádiós kommunikációhoz, az elektromos hálózatokhoz és a kommunikációhoz. Ismét sikeresen használják otthon (az ár meglehetősen elfogadható), ugyanazon hálózatok maszkolásához, mint a gipszkarton és a falburkolat alatt, de nem öntöttek betonra, és nem adják fel a gittet.

Tipp Ha a rejtett tartalmat az ultraibolya sugárzásnak való kitettségtől védeni kell, válasszon fekete hullámot.

Orsó néző álmennyezetek megfelelő típusú hullámos cső egy próbával, hogy nem csak hogy a kábeleket a csatorna belsejében, hanem a javításokat elvégezni a bontás / összeszerelés tartalmat. PVC hullámlemez szonda kellően ellenáll a magas és az alacsony hőmérsékleten (átlagosan -40? C-tól +40? C), és nem reagál a kapcsolatot az olaj a kisülési üzemanyag és kenőanyag.

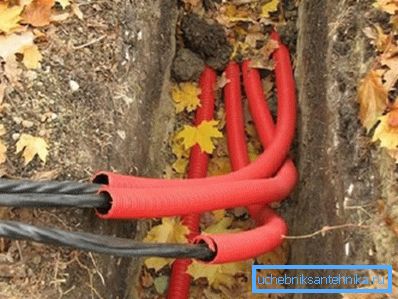

Kettős rétegű hullámosított cső kábel szereléshez

Különböző kábeles összeköttetések telepítéséhez gyakran alkalmaznak hullámosított, kettős, kombinált polietilénből készült csövet, azaz a rétegek különböző tulajdonságokkal rendelkeznek.

Ez IPA (HDPE) - kis sűrűségű polietilén és LDPE (LDPE) - nagy nyomású polietilén (ne keverjük össze - polipropilén cső nem rendelkezik ilyen termékek független!).

  • A felső réteg PND-ből áll, és könnyű meghatározni az érintést. Ez kavicsos és nem sérül, de ellenáll a sokkoknak, nem reagál a kőolajtermékekre a tüzelőanyagok és kenőanyagok kategóriájából, és kiváló dielektrikum.
  • Belsejében van egy réteg LDPE - ez leggyakrabban fehér színű, nagyon sima felület és jó rugalmasság.. Mindezek mellett ugyanazokat a pozitív tulajdonságokat veheti fel, mint a PND.

Megjegyzés. Megjegyzendő továbbá, hogy közepes nyomású polietilént (PSD) is előállítanak, de gyakran HDPE-ként említik, és gyakorlatilag nem használják hullámosított termékek előállításához.

következtetés

Mindenesetre a poliamidból, polietilénből, gumiból, acélból vagy ezen anyagok kombinációjából készült hullámos cső szilárdan belépett mindennapi életünkbe. És még akkor is, ha ezt nem veszi észre - mindenesetre a civilizáció különböző előnyeit használja, ha ilyen eszközt használ.

A jelen cikkben szereplő tematikus videóban további információkat találhat a tárgyalt témáról, lehetséges, hogy hasznos lesz számodra is.
