Mi az adapter a csövekhez

A csőalkatrészek gyakorlatilag minden csővezeték rendszerben fontos szerepet játszanak. Ugyanakkor nem számít, milyen célra van: külső vagy belső szennyvíz, külső vagy belső vízellátás. Ha szükséges a termékek összekapcsolása, gyakran egyszerűen elkerülhetetlen a használatuk. Ma számos technológia létezik, és ennek eredményeképpen számos olyan anyag található, amelyekből adapterek készülnek, például öntöttvas, PVC műanyag, polipropilén, acél és hasonlók. Kezdjük az adapterek néhány jellemzőjét.

Adapter jellemzői

Két adaptertípus létezik: koncentrikus és excentrikus.

• Koncentrikus - függőleges csővezetékhez.
• Excentric - vízszintes csővezetékekhez.

Ezeket az adaptereket rendszerint vízvezetékben használják, ipari, gáz-, olaj-, vegyi üzemek kitermelésére. Mint már említettük, az adapterek különböző anyagokból készülnek, például acélból vagy polipropilénből, PVC-t is használnak. Ami az acélt, a fém adapterek gyártása különböző típusú. Például a közepes agresszív és alacsony agresszív közegek (olajtermékek, gáz stb.) Adapterei szénacélból készülnek.

Ha a szándékolt közeg fokozott agresszivitást mutat, akkor ötvözött vagy ötvözetlen acélt használnak. Az ilyen típusú adapterek magas műszaki jellemzőkkel rendelkeznek, és munkakörnyezetük hőmérséklete -70 és +450 ° C közötti, 15 MPa nyomáson. Meg kell azonban mondani, hogy az évek során az acélcsővezetékek nem használhatók. Ezeket polipropilén csövek váltották fel, ugyanazon anyagból készült adaptereket is. Ezért érdemes a polipropilén adapterekre összpontosítani.

Adapterek polipropilén csövekhez

Tehát a polipropilén csövek főbb típusai:

• kuplung,
• adapterek,
• sarkok,
• pólók és keresztek,
• körvonalak,
• kompenzátorok.

Most vegye figyelembe az egyes szerelvények fõ jellemzõit és alkalmazási körét.

tengelykapcsoló

Az ilyen típusú szerelvény két azonos méretű csövet csatlakoztat. A hordó alakja. A belső átmérője teljesen összhangban van a használt cső külső átmérőjével.

adapterek

Ez az adapter különbözik a tengelykapcsolótól, mivel a hordó két oldalán más belső átmérő van. Továbbá vannak adapterek a polipropilén és a fém összekötésére egy meneten keresztül. Az ilyen adapterek külső és belső menettel rendelkeznek.

sarkok

Bár a polipropilén csövek hajlottak, a szerkezeten bizonyos szerkezeti változások következnek be a hajlítás helyén, ami miatt a cső áteresztőképessége jelentősen csökken, és a cső falának vékonyabb lesz a külső. Emiatt különleges sarkokra van szükség, amelyek hajlítása 45-90 ° С. Ezenkívül vannak sarkok, ahol egyrészt van egy szál a keverőhöz vagy egyéb elzárószelephez való csatlakoztatáshoz. A sarkok belső és külső szálakat is tartalmazhatnak.

Keresztek és pólók

Néhány csőrendszerhez több csövet kell csatlakoztatni egy helyen. Például a csövet távolítsa el a felszálló két ellentétes irányból. Csak ezekre a célokra speciális keresztezések vagy pólók vannak. Érdemes megjegyezni, hogy a pólók, mint a keresztek, különböző átmérőjűek az egyik oldalról vagy a másikról. Ezen túlmenően vannak olyan pólók, amelyek belső és külső szálakat tartalmaznak a fémre.

vonalak

Egyes kézművesek, hogy pénzt takarítsanak meg, hasonló törzseket készítenek több törzsből. Technológiai szempontból azonban ez nem teljesen praktikus, mivel az átáramlás csökken. Fontos továbbá, hogy gondoskodjon arról, hogy a lehető legkevesebb csuklós és csőkötésű legyen. Ezért vannak olyan speciális kontúrok, amelyeknek bizonyos kanyarulatuk van, hogy megkerüljék a csövet.

kompenzátorok

A kompenzátor olyan eszköz, amely lehetővé teszi, hogy különböző hőmérsékleti cseppeket szívjon fel, és ennek következtében erőteljes fújásokat okoz az egész vízvezeték-rendszerben. Habár egyszerű formája van, használatával a csővezeték tovább tarthat.

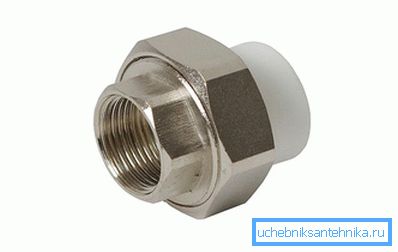

Amerikai nő

Ez egy speciális menetes csatlakozás, amely lehetővé teszi, hogy gyorsan leválaszthassa és csatlakoztassa a csomagtartót. Használható mind a fűtési rendszerben, mind a vízben. Az amerikai dió többször is használható. Ehhez egyszerűen cserélje ki a tömítést. A tengelykapcsoló vagy a záró anyától eltérően a használat sokkal praktikusabb. Ennek köszönhetően leválaszthatja a vonalat, miközben nem forgatja el a csövet. A polipropilén csövek használatának kezdetétől széles körben alkalmazható, ahol egyrészt műanyag, másrészt egy amerikai.

Megtárgyaltuk azokat az adaptereket, amelyeket leginkább a belső vízvezeték- vagy fűtési rendszer használ. Most felhívjuk a figyelmet a kültéri vízellátó rendszerhez használt adapterekre.

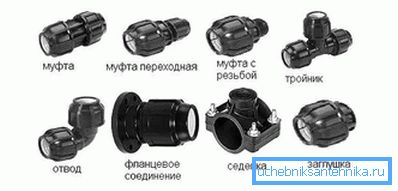

A kompressziós adapterek típusai kültéri vízellátó csövekhez PND

Érdemes megjegyezni, hogy a kompressziós szerelvények teljes termékek. Ebből következik a következtetés: a termék egyes elemei egy termékcsoporton belül felcserélhetők. Ez igaz azokra az esetekre, amikor egy elem cseréje szükséges. Például egy osztott gyűrűt használnak axiális rögzítéshez. Tartós, de ugyanakkor törékeny poliamidból készült. Ha a gyűrű meghibásodik, akkor a szerelvényt el kell dobni, vagy egy hasonló gyűrűből álló gyűrűt kell elhelyezni. Természetesen ajánlatos teljesen lecserélni a szerelvényt. Most vegye figyelembe a kompressziós csatlakozások fő típusát.

tengelykapcsoló

Ezek a tengelykapcsolók ugyanazon átmérőjű és eltérő csövek összekötésére szolgálnak. Ezenfelül vannak olyan tömörítő szerelvények, amelyek egy fémszálra való átmenethez vezetnek. Csatlakoztassa a belső és külső menetes csatlakozókat.

Corner kanyar

A csővezeték irányát a sarokkanyarok változtatják. Vannak kanyarok külső és belső szálakkal is.

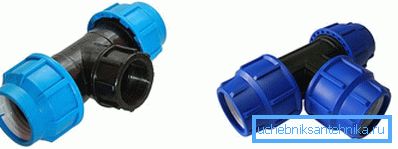

tee

A póló a műanyag cső 90 ° C-os oldalra történő felhelyezését szolgálja. Ilyen pólók keletkeznek, ahol mindkét oldalon van egy csatolás, másrészt külső vagy belső menet.

nyereg

A nővér fontos rész, amely két olyan félből áll, amelyek egy csövet tömörítenek. Leggyakrabban a nyakkendőnek nevezik. Ha össze kell ütni az autópályán, akkor ez az átmenet lehetővé teszi, hogy gyorsan és megbízhatóan kösse be a technikai vagy az ivóvízellátási rendszert.

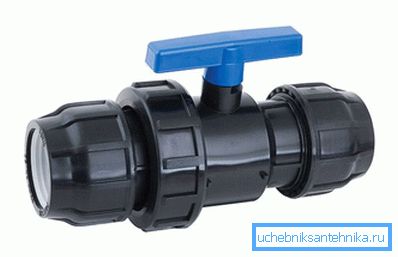

Átmenet integrált gömbcsappal

Az ilyen szerelvény, amelyet gömbcsappal kombinálva lehet használni a csomagtérbe való behelyezés után. Jellemzően egy ilyen átmenetet telepítenek az aknába, és miután a csővezeték eljut a házhoz.

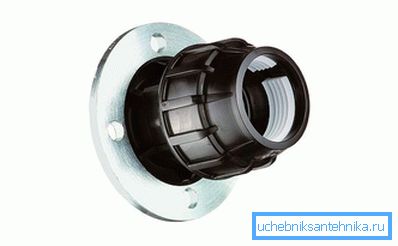

Karimás csatlakozás

A karimás szerelvények segítik a HDPE polietilén csöveket fémekkel összekötni. A karimás csatlakozónak két fő szerelvénye van: a rögzítő karima és a nyomóperem. A tömörítés lehetővé teszi a cső rögzítését, és a rögzítő karimát csavarral vagy csavarokkal kötik össze a fém perem vége felé. Ebben az esetben a karima méretét egyenként kell kiválasztani.

sapka

Ha egy ideig a vonalat be kell dugni, egy dugót telepít a cső végénél. Sokkal jövedelmezőbb, mint a gömbcsap megvásárlása, különösen, ha a csövet ideiglenesen elzárják.

Tehát a kültéri vízellátáshoz használt átmenetek fő típusát tekintettük át. Most ez a csatorna-rendszer fordulata.

Átmenet a vas és a műanyag csatlakozásához a csatornarendszerben

A csatornarendszer telepítésekor gyakran szükséges különböző típusú csövek, pl. Műanyag és öntöttvas összekötése. Ehhez hatékonyan meg kell vásárolnia a speciális átmenetet, amely lehetővé teszi, hogy gyorsan és egyszerűen csatlakoztassa az ilyen csomópontokat. Ehhez használjon speciális gumibőröket, amelyek eltérhetnek a formatervezettől: belső és külső átmenetekre.

Belső gumi átmenet

Rendszerint egy öntöttvas cső aljzatába kerül, amely lehetővé teszi a kívánt átmérőjű műanyag cső felszerelését. A mandzsetta külső részének keresztmetszete teljesen összhangban van a vasalátét átmérőjével. A speciális alak miatt nincs szükség tömítőanyag alkalmazására, mivel a kapott vegyület meglehetősen sűrű.

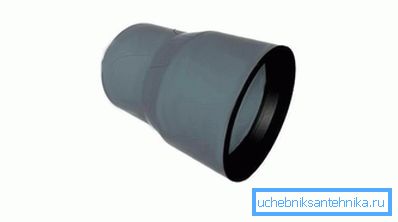

Külső műanyag adapter (palack)

Ha a szennyvízcsatorna nem rendelkezik foglalattal, akkor egy külső műanyag adapter lehetővé teszi a csatlakozást. Már miután folytathatja a műanyag csatornarendszer lefektetését.

A külső és belső műanyaghulladékok átmenetének típusai

A szerelvényeket széles körben használják a csatornacsövek összekapcsolására. Ugyanakkor kétféleképpen oszlanak meg:

1. Csatornázási szerelvények.
2. Szerelvények kültéri szennyvízhez.

Különbségük van a kapcsolat módjában is:

1. Hegesztett. Az ilyen típusú szerelvénynek nincsenek gumitömlései és menetesek. Ezek speciális hegesztőgépekkel vannak összekötve.
2. Ragasztott. Hasonlóképpen, csakúgy, mint a hegesztett, nincsenek menet- és gumitömítések. A speciális ragasztó segítségével a végükön van.
3. Menetes. Rendszerint kis vízelvezető csövekhez használják, például a mosogató alatt.
4. Gumi gyűrű. Ez a csatlakozás nagy szűkületet tesz lehetővé, ezért széles körben használják a különféle csatornarendszerekben.

Így számos átmeneti lehetőség van a belső és külső szennyvízcsatorna rendszerek telepítéséhez:

• csatoló,
• csökkentés,
• revízió fedéllel,
• a kereszttartó két sík,
• egy sík kereszt,
• megtámadta
• tee,
• hármas póló 90 °,
• kompenzációs cső,
• dugó,
• visszacsapó szelep,
• kétrészes szifon.

Most minden adapterhez többet.

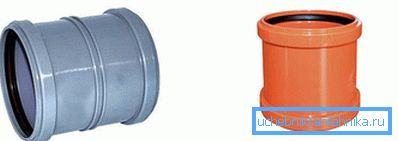

tengelykapcsoló

A tengelykapcsoló megjelenésében különbözik, nevezetesen a hangsúly és a teljes furat. Kényelmes olyan helyeken használni őket, ahol két csövet kell csengő nélkül csatlakoztatni. Mind a külső, mind a belső csatornarendszerre alkalmazható. Vannak színbeli különbségek.

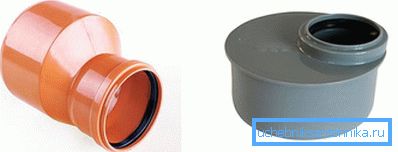

csökkentés

Ez az átmenet lehetővé teszi különböző átmérőjű csövek csatlakoztatását. Ezenkívül ez az átmenet lehetővé teszi az öntöttvasból a műanyag csőbe való átkapcsolást.

Tipp Javasoljuk, hogy csak a nagyobbikból a kisebb átmérőig mozogjon. Ez megakadályozza az elzáródásokat.

Cover Revision

Ami a belső szennyvíz ellenőrzését illeti, arra szolgál, hogy behatoljon a csőbe, és ha szükséges, megszüntesse az elzáródást. Az ellenőrzés a fő felszállóra van telepítve. Ami a külső csatornahálózatot illeti, a revízió az akna nyílásába illeszthető. Rendszerint nagyobb átmérőjű ellenőrzést kell telepítenie. Fontos szerepet játszik a csővezeték rendszer tisztítási folyamatában is.

Keresztpálya két sík

Ez az adapter különböző síkon kereszttel rendelkezik. Rendszerint csatornacsomók csomócsuklójában használják. Ugyanakkor egyszerre több cső is csatlakoztatható, és különböző átmérőjű csövek. Az ilyen helyeket rendkívül nehéznek tartják. Ha nem használják őket, akkor a csomószalagnak nagy száma lesz az ízület, és ez szivárgáshoz vezethet. A két sík keresztszelvény sikeres megoldás, mivel az egész konstrukció monolitikus. Ezenkívül egyes keresztek 45-90 ° -os harangszöggel rendelkezhetnek.

Kereszt egyenes deszka

Az ilyen adapter minden foglalata ugyanabban a síkban helyezkedik el. A csövek csomócsuklóiban is két-síkként használatos. Ezenkívül különböző keresztmetszetű, különböző átmérőjű és különböző szögű, 45-90 ° -os csuklók vannak.

csap

Minden csatornarendszerben ez a fajta vízelvezetés nagyon fontos. Lehetővé teszi az autópálya irányának megváltoztatását. Különböző forgási szögei: 30 °, 45 °, 90 ° és nem csak. Köszönjük, hogy egy csepp és egy függőleges szög keletkezik, ennek eredményeképpen a csatornák sokkal gyorsabban jutnak be a szeptikus tartályba.

Hármas pólus 90 °

Itt kétféle teát lehet megkülönböztetni. Az első egy egyszerű póló, amely lehetővé teszi egy függőleges és vízszintes csatorna összekötését. Ha ezt a pólót különböző szögekből készítik, például 45 °, 67 °, 90 °. A második típus egy 90 fokos háromfoglalatú póló. Lehetővé teszi, hogy hasonló csatlakozásokat készítsenek, csak egy eltérő átmérőjű csővel.

Kompenzációs mellbimbó

A legtöbb esetben ezt az adaptert a belső csatorna-rendszerben használják. A folyékony háztartási hulladék eltávolítására szeptikus tartályban történik.

sapka

A kupak olyan helyeken található, ahol szükséges a csatorna lezárása, ezáltal megakadályozva a folyadék áramlását. Néha a sapka szorosan lezárható, és bizonyos esetekben elhagyja a rést, így lehetőség van a cső tisztítására. Rendszerint a gumitömítésre rögzített.

Dupla szifon

Minden kültéri használatra alkalmas csatornarendszerben használják. Különösen azokon a helyeken, ahol a szennyvízelvezető helyén van. Megakadályozza a gázok képződését. Bizonyos esetekben egy kétrészes szifon használható a csővezeték szellőztető rendszerekben.

Zárószelep

Ha a csatorna csöve enyhe lejtéssel van felszerelve, a visszacsapó szelep megakadályozza az elfolyó anyag áramlását az ellenkező irányba.

Tehát felsoroltuk a legelterjedtebb átmenetet a víz és csatorna csövekhez. Bár valószínűleg a raktár polcain talál más típusú adaptereket. Ebben az esetben a legfontosabb az, hogy megértsük céljukat. Ráadásul közvetlenül a vásárlás előtt a legjobb, ha egy vagy egy másik kommunikációs rendszer diagramját összeállítaná, ami lehetővé teszi, hogy ne vásároljon felesleges átmenetet csövekre, illetve mentse el a pénzt!
