Mi legyen a csatorna méretének mérete?

A csatornarendszer hatékonysága nem csak a technológiának való megfeleléstől, hanem a méret megfelelő kiválasztásától is függ. A belső átmérő hatással van a csatornarendszer fő jellemzőjére - az áteresztőképesség. A szabványméret kiválasztásának hibája azt eredményezheti, hogy a rendszer egyszerűen nem képes megbirkózni a csatornák eltávolításával.

A méret kiválasztása

Szükséges figyelembe venni az elfolyó mennyiségét. Például 32 mm-es szennyvízcsövet lehet használni a szennyvíz elosztása során egy lakásban (például a szennyvíz elvezetése a mosogatóból). De a kis méretek használata a szennyvízcsatorna-rendszerben arra a tényre fog vezetni, hogy nyomás alatt fog működni, és a kapacitás nem lesz elegendő. Vagyis a víz stagnál.

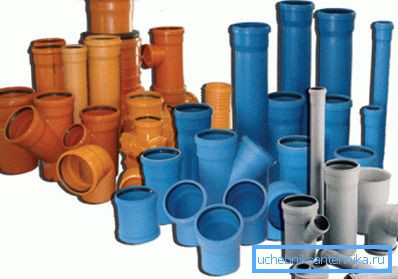

Figyelembe kell venni az anyagot, ahonnan a csővezeték elkészül. Például az öntöttvas felhúzókhoz és külső szennyvízhez van használva, de PVC és polietilén csövek mind a házon belül, mind a külső környezetben használhatók. Az anyagtól függ elsősorban az ár.

Figyelj! Az acélcsövet gyakorlatilag nem használják szennyvízhez. A szennyvízelvezető rendszer nyomásmentes üzemmódban működik, így a megnövekedett szilárdság nem játszik különleges szerepet, de a korrózió érzékenységét nem lehet az acél előnye.

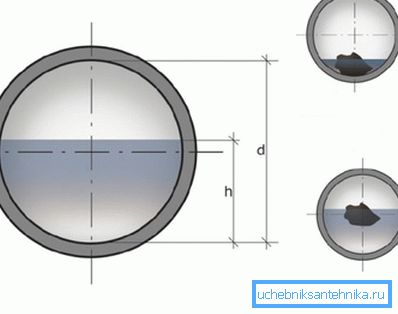

A megfelelő átmérőnek biztosítania kell, hogy a keresztmetszet kb. 0,5-0,6 körüli vízelvezetőkkel legyen kitöltve. Például egy 40 mm-es szennyvízcső alkalmas a mosogató területére, a méret növekedése azt eredményezi, hogy bizonyos szilárd zárványokat nem egyszerűen a víz áramlása okoz, és a fal belső felületére telepedik. Ennek eredménye lehet a lefolyás problémája.

Szabályozási keret

A csövek méretei és általános követelményei (geometria, minőségellenőrzés, stb.) Függenek az anyagtól.

Kiemelheti az alábbi szabványokat:

• GOST 22689.2 - 89. Úgy véli, hogy a szennyvízcsatorna polietilénből készült. A szabvány legtöbbje a formázott elemek méretének részletes leírására szolgál, a névleges átmérők is megjelennek. Ami a hosszat illeti, a GOST szerint a szakaszok 2-8 m hosszúságúak legyenek, megengedett a tetszőleges korlátokon belül a vásárlóval egyetértésben megváltoztatni a hosszot;
• GOST 6942-98. Ez a dokumentum az öntöttvas csatornákról szól. A műanyag népszerűsége ellenére 150 mm-es öntöttvas csöveket használnak, amikor a külső vízelvezető rendszert vagy a csatorna felszállóit helyezzük a helyiségbe. A szabvány nem említi a külső átmérőt, és a Du feltételt;

• a PVC-csővezetékek esetében a helyzet némileg bonyolultabb, mert a PVC csövekből álló szabadfolyó szennyvízről szóló szabályozási dokumentum önmagában nem létezik. De az ilyen csővezetékekre vonatkozó követelmények megtalálhatók a GOST R 51613-2000-ben. A névleges külső átmérő fogalmát használja, így a méret kiválasztásánál figyelembe kell venni a falvastagságot.

Milyen méretű választani az elrendezéshez a lakásban

A szerelési kézi szennyvíz általában elveszíti a méretek kiválasztási pontját. Természetesen az ideális esetekben a hulladék pontos mennyiségét kell kiszámítani, és ennek alapján választani kell a D-t, de más módon megy. Leggyakrabban a csővezeték átmérőire vonatkozó átlagolt adatokat egyszerűen használják a lakás bekötésére, a felemelkedőkre és a csatornahálózat külső részére.

A főszabály, amikor egy lakásban hígítanak szennyvízrendszert, az, hogy a vízmozgás során az átmérő állandó vagy növekedni fog.

A méretek kiválasztásakor a következő ajánlásokat használhatja:

• ha a lakás mosogatóval, mosdókkal és zuhanyzókkal kombinált lefolyót használ, akkor 50 mm-es szennyvízcső lesz.;
• ha a lefolyó különálló, akkor az átmérő kissé csökkenthető, kb. 32 mm-re;
• de a WC-ben kis méretet szigorúan tilos használni. Az átmérő 100 mm legyen.

Figyelj! A lakáson belüli elosztás során figyelembe kell venni azt a tényt, hogy az a terület, amely lefolyik a központi felszállóba, jelentős mennyiségű, így a kis méret nem fog működni.

Kültéri szennyvíz

A szennyvízelvezető rendszer külső része elkülönül, a házból származó víz a belső vízelvezető hálózatra vagy a szeptikus tartályra irányul (autonóm rendszer esetén). A 100 mm-es szennyvízcső a legkisebb megengedett méret, egy kis magánházban elegendő kapacitás lesz.

A műanyag csővezeték problémái valószínűleg nem fognak felmerülni, de öntöttvas termék kiválasztásánál ügyelni kell a címkézésre.

A legfontosabb paraméterek a következők:

• valójában az átmérő, ha a jelölés DN100-ként van jelölve, akkor azt jelenti, hogy a Dμn 100 mm, figyelembe véve a falvastagságot, a külső dimenzió 110-re emelkedik;

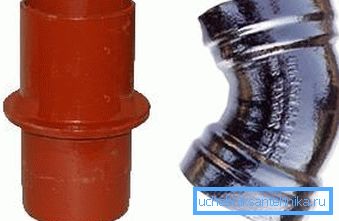

• A SMU jelölés azt jelenti, hogy mindkét vég sima, de a KKV azt jelzi, hogy van egy aljzat az egyik végén.

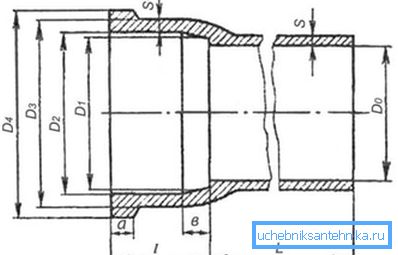

Ami az öntöttvas csőméreteket illeti, a maximális belső átmérő 400 mm-re (DN400) van korlátozva, és a hossza függ a csatlakozás típusától. Tehát a 250 mm-es öntvénycsövek 3, 2,5 és 1 m hosszúságban állíthatók elő, ha a csatlakozót rögzítik. De ha a megnövekedett szilárdságú csővezeték (mindkét vég sima), akkor a szegmens hossza 3,0 m.

Ami a felemelőt illeti, mivel a vízelvezető mennyisége megegyezik az egész ház lefolyóinak teljes térfogatával, annak átmérője nem lehet 100 mm-nél kisebb. Az anyag tekintetében öntöttvas és műanyag is ajánlható. A 75 mm-es szennyvízcsatorna alkalmas a felszálló nyílásokhoz.

Figyelj! Öntöttvas csövet nem ajánlott a lakásban a saját kezével. Ez az anyag elég törékeny, és még enyhe mechanikai hatással is megtörhet.

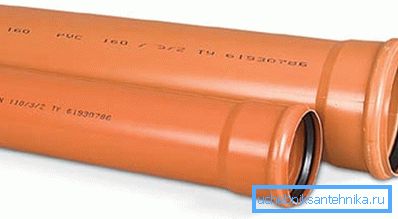

Általános ajánlás, hogy a DN150-nél nagyobb méretet ne használjon az egyéni építéshez. Egy ilyen méretű tartalék elegendő még egy 2 szintes kúria számára, ahol több WC és fürdőszoba található. De a 200 mm-es szennyvízcsatorna alkalmas egy szállodának vagy egy többszintes lakóépületnek, de nem több ember családjának.

Hullámosított csővezeték

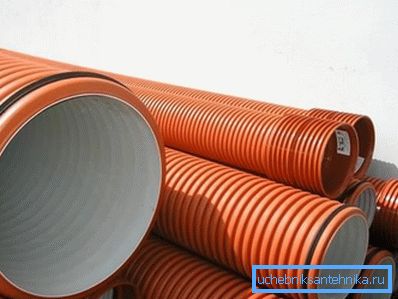

A műanyag hullámos csöveknek sokkal nagyobb a gyűrűs merevsége, mint a szokásosnál. Ennek köszönhetően a nehéz terheket következmények nélkül továbbíthatja, vagyis a temetés maximális mélységét növeli.

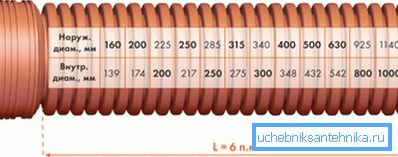

Például egy 110 mm-es hullámosított csatorna 20 m mélységig helyezhető el. Az ilyen csővezeték 2 rétegű műanyagból készül, a külső réteg a merevség növelésére és a belső sima felületre van szükség, ami a vízáram ellenállásának minimalizálásához szükséges.

A PE63 és PE80 polietilén minõségeket rendszerint termelésre használják. Ez a polietilén ellenáll a kémiailag agresszív anyagoknak, így a szennyvíz összetétele nem befolyásolja a tartósságát.

A végén

A csatorna átmérőjének megfelelő kiválasztása - a siker kulcsa. A kiválasztási probléma megkönnyítése érdekében nem végezheti el a számításokat, de az átlagolt adatokat használja. Az ebben a cikkben szereplő információk nem hibáznak a méret kiválasztásakor.

A cikkben bemutatott videó egy példát mutat be a csatornahálózat elrendezésének változtatására egy lakásban, különböző átmérőjű csövekkel.
